Diagrama do Sistema de Freio a Ar de Caminhão: Guia de Leitura

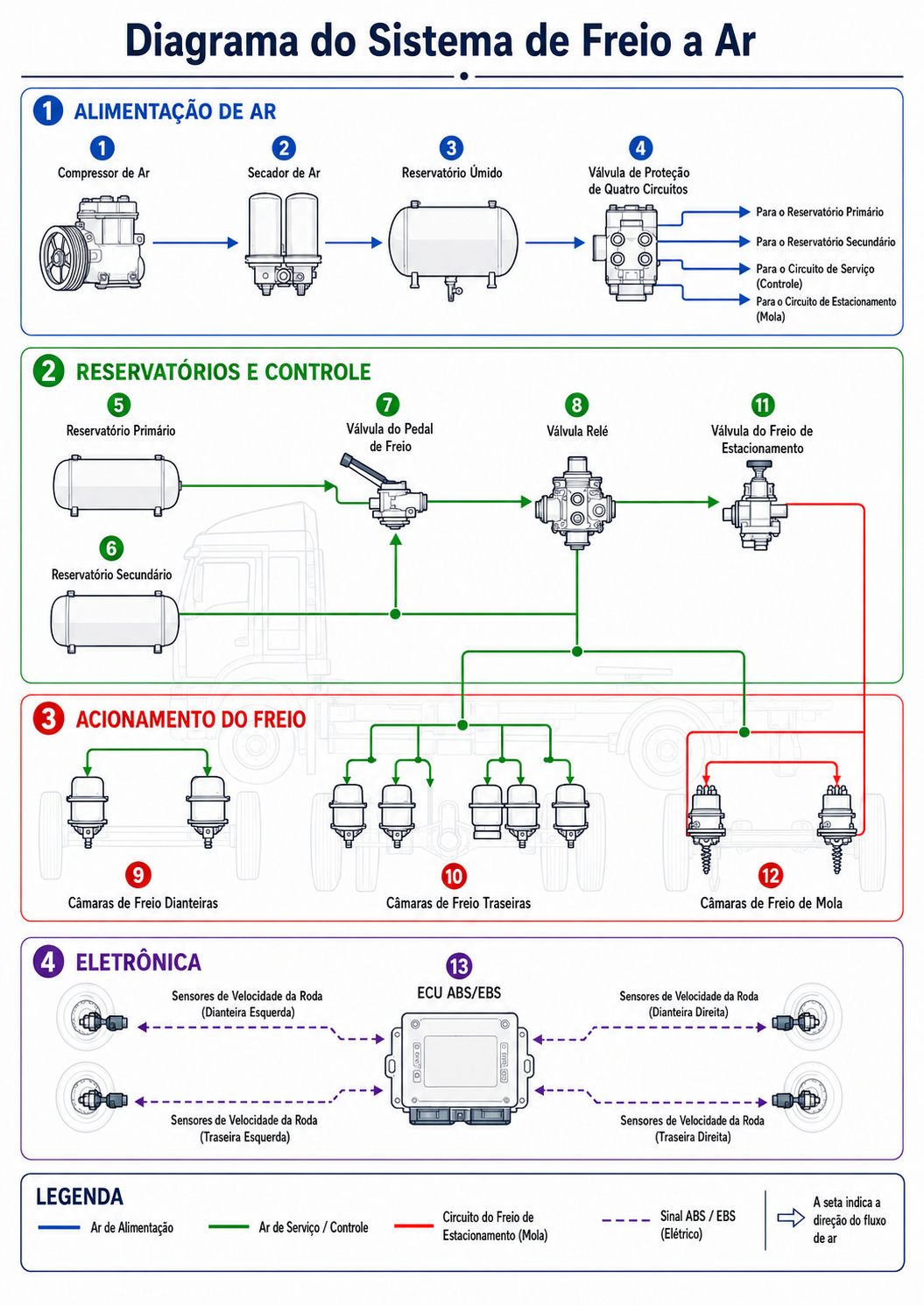

No pôster A3 pregado na parede da oficina há dezenas de caixas, linhas tracejadas, pequenos triângulos e números de duas casas. O motorista diz "a pressão cai, quando o caminhão fica parado à noite o manômetro desce até de manhã". A diferença entre quem sabe ler o diagrama e quem não sabe aparece nos primeiros cinco minutos diante daquele desenho. Quem não sabe procura, um a um, os componentes que reconhece dentro do desenho e, por não conseguir seguir a linha, começa a desmontar. Quem sabe lê primeiro a legenda, separa os circuitos entre si, limita por lógica atrás de qual nó o vazamento precisa estar e vai direto a um único ponto de teste. Este guia não explica como o circuito de freio a ar funciona fisicamente, mas como ler o desenho que representa esse funcionamento: símbolos, códigos de linha e porta, arquitetura do circuito e como estreitar uma falha a partir do diagrama.

O que o diagrama do sistema de freio a ar mostra? A diferença entre esquema e mapa de trajeto

O primeiro erro no campo é presumir errado o tipo do desenho em mãos. O esquema pneumático não mostra a posição real dos componentes no veículo, e sim a função com que eles se conectam entre si. O fato de o compressor estar desenhado à esquerda dos reservatórios no diagrama não significa que ele esteja instalado do lado esquerdo do chassi. O diagrama não é um mapa de trajeto, é uma tabela lógica; as distâncias e os ângulos no desenho são escolhidos apenas para facilitar a leitura.

Para o mesmo sistema existem quatro desenhos complementares. O diagrama pneumático mostra o caminho do ar, a lógica de comutação das válvulas e onde os circuitos se separam. O desenho de trajeto das tubulações mostra o caminho físico das linhas no chassi, os pontos de fixação e os diâmetros dos tubos. O desenho de posicionamento indica em que ponto do chassi cada válvula está montada. Já o diagrama elétrico traz a fiação dos moduladores, sensores e luzes. Ao procurar um vazamento, o pneumático serve para entender o circuito, o de posicionamento para localizar a válvula, e o elétrico para seguir o cabo; usar um no lugar do outro é perda de tempo.

O diagrama pneumático carrega uma suposição silenciosa: o desenho representa o sistema em um único estado determinado. A maioria dos esquemas OE desenha o sistema sem pressão, com o motor desligado e o freio de estacionamento acionado; as setas dentro das caixas de válvula correspondem a essa condição. Boa parte das reclamações "no diagrama esta via aparece aberta, mas no veículo está fechada" nasce da falta de leitura dessa suposição.

Como o sistema funciona fisicamente, a cadeia do compressor até a cuíca de freio e a lógica de manutenção estão descritas no guia sobre sistemas de freio a ar: princípio de funcionamento, manutenção e dicas de segurança; este texto trata da versão em papel dessa mesma cadeia.

A linguagem dos símbolos do diagrama: como são desenhados válvula, reservatório, secador e cuíca de freio

Os diagramas pneumáticos usam uma linguagem de sinais. Os símbolos não representam a aparência da peça, e sim a sua função; por isso o símbolo do secador não se parece com o secador real, mas deixa claro o que ele faz num único olhar.

A linguagem de símbolos tem quatro regras. Primeira: elementos que geram e armazenam energia são desenhados como volume fechado: o compressor é um círculo com triângulo cheio voltado para fora, o reservatório é um corpo fechado alongado. Segunda: as válvulas são representadas por caixas quadradas, e cada caixa lado a lado é uma posição de comutação; as setas dentro delas mostram de qual porta para qual porta o fluxo vai, e marcas parecidas com a letra T indicam a porta fechada naquela posição. Terceira: a forma de acionamento é escrita na borda da caixa: mola, pedal, alavanca, bobina elétrica ou linha piloto tracejada. Quarta: o tipo de linha indica a função da via: linha contínua é via principal, tracejada é via de comando, e ponto-traço é envoltório ou ligação mecânica.

Essas correspondências são a prática mais comum, mas a única fonte realmente confiável é a legenda do próprio desenho em mãos. Alguns fabricantes unem secador e regulador numa única caixa, outros embutem a válvula relé dentro do grupo da cuíca de freio. Ao não reconhecer um símbolo, voltar à legenda em vez de arriscar um palpite é a disciplina básica da leitura de diagramas.

O que dizem as cores das linhas, os tipos de traço e os números das portas?

A camada que mais carrega informação no diagrama são as linhas. A cor de uma linha diz a que circuito ela pertence, o tipo de traço diz que trabalho ela faz, e o número na ponta diz a que porta ela se conecta. Lidos os três juntos, até uma linha que pareceria impossível de seguir a olho nu é classificada em segundos.

A codificação de cores muda de fabricante para fabricante e não segue um único padrão internacional obrigatório. Ainda assim, nos diagramas europeus de veículos pesados há uma família recorrente: alimentação em cor neutra, os dois circuitos de serviço em cores distintas, o de estacionamento em outra cor, e as linhas do reboque seguindo as cores dos engates. Em impressão preto e branco a cor desaparece; a diferenciação passa a ser feita pela espessura do traço, pela hachura ou pela etiqueta do circuito sobre a linha.

Os números de porta são mais confiáveis que a cor, porque também se leem em preto e branco e vêm gravados no corpo da peça. Na pneumática pesada, a prática comum é numerar a porta conforme sua função: entradas de alimentação recebem um algarismo, saídas de utilização outro, purga outro, e entradas de comando outro. Quando há mais de uma porta com a mesma função, um segundo dígito faz a distinção; numa válvula com duas saídas de utilização, ambas compartilham o algarismo principal e diferem no dígito secundário.

O detalhe fino da numeração pode variar conforme o fabricante e a família de válvula. Um número de porta lido no diagrama deve ser conferido com o número gravado no corpo da válvula. Se os dois não baterem, ou está instalada uma variante diferente no veículo, ou o diagrama em mãos é de outro código de configuração; os dois casos precisam ser resolvidos antes de começar a desmontar.

Como ler um diagrama do sistema de freio a ar? O método de leitura em camadas

Um diagrama do sistema de freio a ar não se lê de uma só vez, da esquerda para a direita. O leitor experiente trata o desenho não como uma imagem única, mas como camadas sobrepostas, e em cada volta segue apenas uma camada. Esse método divide um pôster A3 aparentemente complexo em partes administráveis.

A ordem de leitura recomendada é a seguinte. Primeira volta: a legenda. Anotam-se as correspondências de cor, os tipos de traço, as abreviações e as notas de variante. Segunda volta: a alimentação. Localiza-se o compressor; o caminho até o secador, a válvula de proteção e os reservatórios é seguido como uma única linha. Terceira volta: a separação dos circuitos. Conta-se quantos circuitos saem da válvula de proteção e para onde vai cada um, até qual reservatório, válvula e câmara. Quarta volta: as vias de comando. Seguem-se apenas as linhas tracejadas, identificando com que informação cada válvula é comutada. Quinta volta: os limites. Marcam-se os engates do reboque, os pontos de teste, as transições para o diagrama elétrico e as notas de variante.

Circuito de alimentação: acompanhando o diagrama do compressor até os reservatórios

Todo diagrama de freio a ar começa no mesmo ponto: o compressor. No desenho, a linha que sai do compressor vai primeiro para a seção que regula a pressão e retém a umidade. Essa seção é formada por dois ou três símbolos: o secador de ar, o regulador de pressão desenhado integrado ou separado, e o pequeno reservatório de regeneração que aparece ao lado na maioria dos diagramas.

O detalhe mais didático do regulador é a linha tracejada que volta ao compressor. Essa linha piloto coloca o compressor em marcha lenta quando a pressão do sistema atinge o limite superior, e o faz voltar a comprimir quando cai ao limite inferior. Sem enxergar essa linha não se responde à pergunta "por que o compressor não fica comprimindo o tempo todo". A mesma linha também aciona o ciclo de purga do secador; é por isso que a saída de purga e o símbolo do silenciador do secador ficam ao lado da linha do regulador.

Em veículos comerciais pesados, a pressão de trabalho fica numa faixa aproximada de 8 a 12,5 bar, e entre a pressão de corte e a de religamento há um intervalo de poucos bar. Os valores variam conforme a família do veículo e a configuração; para o número exato vale o manual de serviço OE. A função do diagrama não é fornecer números; é mostrar qual nó comanda qual nó.

Depois do secador, a linha entra na válvula de proteção multicircuitos. Este é o ponto de ramificação mais crítico do diagrama e onde termina a volta da alimentação. Na entrada há uma única linha, na saída saem tantas linhas quantos forem os circuitos. Ao chegar aqui, vale anotar: "daqui em diante não é mais um sistema único, são circuitos isolados entre si".

Por que existe a separação em dois circuitos e como ela aparece no diagrama?

O princípio básico de projeto do sistema de freio de um veículo comercial pesado é que uma única falha não pode deixar o veículo sem freio. No papel, isso se traduz na divisão do circuito de freio de serviço em pelo menos dois ramais independentes. A forma mais fácil de enxergar isso no diagrama é a maneira como a válvula de pé é desenhada: não é uma caixa única, é um grupo de duas caixas sobrepostas. Cada andar tem sua própria entrada de alimentação, saída e purga; o pedal aciona os dois juntos, mas o ar de cada um não se mistura.

A divisão geralmente é feita por eixo: um circuito alimenta as câmaras do eixo dianteiro, o outro as do traseiro. Algumas configurações usam divisão cruzada ou mista. Qual arquitetura está em uso se lê diretamente no diagrama; basta ver em que grupo de câmaras termina a linha que sai da válvula de pé. Essa verificação é o caminho mais rápido para entender qual circuito falhou numa reclamação de "o freio pegou, mas fraco". Os tipos, funções e sintomas de falha de cada válvula estão detalhados no guia de válvulas de freio a ar de caminhão; saber o que está por trás da caixa facilita muito a leitura do desenho.

A independência também é mantida do lado dos reservatórios. Cada circuito de serviço tem seu próprio reservatório, e os reservatórios só se conectam entre si de forma controlada, através da válvula de proteção. Se um circuito furar, o ar do outro não escoa para lá. No diagrama, o sinal disso é que as saídas da válvula de proteção têm numeração própria e as linhas dos circuitos nunca voltam a se unir.

Normas e leitura complementar

A disposição que um esquema codifica não é arbitrária: segue as regras de equipamento dos veículos com freios a ar. Nos Estados Unidos, a norma federal de freios a ar FMVSS 121 (49 CFR 571.121) define os reservatórios, a proteção e os tempos que um sistema em conformidade deve ter, e por isso os mesmos circuitos básicos aparecem em quase todos os desenhos dos fabricantes. Para um percurso componente a componente do mesmo sistema fora do esquema, consulte a referência ilustrada em airbrakecompressor.com. Confirme sempre os números de porta e as divisões de circuito no desenho atual do fabricante do veículo, pois as disposições variam.

No Brasil a matéria é tratada pela norma nacional: a Resolução CONTRAN nº 915/2022 estabelece os procedimentos de avaliação dos sistemas de freio e a exigência de ABS por categoria de veículo, com fundamento no Código de Trânsito Brasileiro (Lei nº 9.503/1997).

Onde fica a válvula de proteção de quatro circuitos no diagrama?

O componente mais mal interpretado do diagrama é a válvula de proteção multicircuitos. Por se chamar "de proteção", presume-se que seja uma válvula de segurança; na verdade, sua função não é limitar a pressão, é isolar os circuitos e administrar a prioridade de enchimento. No diagrama ela aparece como uma caixa de uma entrada e quatro ou mais saídas; é a fronteira entre a volta da alimentação e a volta dos circuitos.

Suas duas funções também se leem no diagrama. A primeira é a prioridade: enquanto o sistema enche do zero, os circuitos de serviço são alimentados primeiro, o de estacionamento e os auxiliares depois. A segunda é o isolamento: se houver perda de pressão numa saída, ela se fecha e as demais permanecem num nível funcional. No diagrama isso se mostra pelo fato de cada saída seguir por um ramal próprio, sem nunca voltar a se unir.

Ao ler o diagrama, a lógica dessa tabela se resume a uma pergunta: "qual saída está com pressão baixa?" A resposta define, num único passo, se a falha está antes ou depois da válvula de proteção. Se todas as saídas estiverem baixas juntas, o problema está do lado da alimentação: compressor, secador, regulador ou entrada da válvula. Se só uma saída estiver baixa, o problema está no próprio ramal daquele circuito, e é dali em diante que o diagrama deve ser varrido.

Circuito de freio de serviço: rastreando a linha da válvula de pé até as câmaras

O circuito de freio de serviço é a seção mais densa do diagrama, porque contém tanto a linha de alimentação sempre pressurizada quanto a via de trabalho que só pressuriza no momento da frenagem. Separar as duas é a chave para ler essa seção: a linha que vem do reservatório até a válvula de pé está sempre pressurizada; a linha que sai da válvula de pé só pressuriza quando o pedal é acionado. Mesmo desenhadas com a mesma espessura, suas funções são diferentes.

Ao pisar no pedal, cada andar da válvula de pé entrega, à sua própria saída, o ar recebido pela sua própria porta de alimentação. Do lado do eixo dianteiro, essa saída costuma ir direto para as câmaras. Do lado do eixo traseiro, entra no meio do caminho uma válvula relé. A presença da válvula relé conta muito: a linha fina de comando que vem da válvula de pé carrega só informação; o ar que enche as câmaras vem, por um caminho curto, do reservatório traseiro. O objetivo é encurtar o tempo de resposta, e no diagrama isso fica claro pela linha tracejada que chega à porta de comando da válvula relé.

No ramal do eixo traseiro costuma haver um regulador de força de frenagem. No tipo mecânico, a haste de ligação ponto-traço vinda do eixo é fácil de identificar; em sistemas eletrônicos, essa função foi transferida para o modulador e aparece no diagrama pneumático apenas como uma caixa. Sua função é impedir que uma força de frenagem excessiva chegue ao eixo traseiro com o veículo vazio. Sem considerar esse componente, a reclamação "as rodas traseiras travam cedo demais com o veículo vazio" nunca se explica.

No final do circuito ficam as câmaras. O cilindro de diafragma de entrada única é a câmara de serviço; o cilindro de duas seções, com símbolo de mola na seção traseira, é a câmara combinada. Essa distinção é essencial, porque as duas entradas da câmara combinada pertencem a dois circuitos diferentes e chegam ao diagrama com linhas de cores distintas.

Como acompanhar no diagrama o circuito de estacionamento e câmara de mola?

O circuito de estacionamento é a única seção do diagrama cuja lógica funciona ao contrário, e por isso é a mais lida errado. No circuito de serviço, a pressão aplica o freio; no circuito de estacionamento, a pressão libera o freio. A mola potente dentro da câmara aplica o freio mecanicamente; a pressão de ar comprime essa mola e o libera. No instante em que o símbolo de mola aparece no diagrama, toda a lógica daquele ramal precisa ser lida invertida.

Essa lógica invertida é um projeto de segurança: se a pressão se perder, o freio se aplica sozinho, ou seja, o sistema falha para o lado seguro. Liberar a câmara de mola costuma exigir uma pressão na faixa de 5 a 6 bar, mas o limiar exato varia conforme o veículo e o tipo de câmara e vem do manual OE. O essencial não é o número, é o comportamento: o veículo não deve ser movido antes de o sistema encher o suficiente.

O ramal de estacionamento começa na válvula de mão. O símbolo de alavanca e os estágios sobre a válvula mostram as posições do motorista. Válvulas de mão com estágios têm também uma posição de teste, que libera os freios do reboque e testa só o freio de estacionamento do cavalo, desenhada como caixa separada. A linha que sai da válvula vai até a seção de estacionamento das câmaras de mola, passando por uma válvula relé e por uma válvula de retenção dupla.

Essa válvula de retenção dupla é o nó mais didático da leitura do circuito de estacionamento. Sua função é impedir que a mesma câmara receba força do lado de estacionamento e do lado de serviço ao mesmo tempo; se o freio de estacionamento estiver acionado e o pedal for pisado, somando a força da mola com a força do ar, a câmara e o mecanismo seriam forçados além do limite de projeto. Ao ver o símbolo da esfera de duas entradas, deve-se saber que aquele nó funciona com a lógica "das duas forças, deixa passar apenas a maior".

Como as linhas de acoplamento e as cores dos engates do reboque aparecem no diagrama?

Na borda direita do diagrama do cavalo mecânico ficam os símbolos de acoplamento desconectável, formados por dois semicírculos. São os engates do reboque, o ponto em que o diagrama diz "o sistema não termina aqui, existe um segundo diagrama do outro lado". Entre cavalo e reboque existem duas linhas de ar, e suas funções são bem diferentes.

A linha de alimentação envia ar contínuo ao reboque e enche o próprio reservatório dele. A linha de comando só pressuriza no momento da frenagem e carrega a informação de "quanto frear". Na prática europeia, o engate de alimentação tem código de cor vermelho e o de comando amarelo; na prática norte-americana, a alimentação é vermelha e o comando de serviço é azul. No diagrama essas cores são desenhadas de acordo com as cores das linhas.

Do lado do cavalo, o componente que administra essas duas linhas é a válvula de comando do reboque. No diagrama ela aparece como uma caixa de várias entradas: recebe uma entrada de cada circuito de serviço e uma do circuito de estacionamento. Isso mostra que o reboque pode ser freado pelo pedal, pela válvula de mão, e também por um circuito de serviço quando o outro falha.

A lógica de segurança mais importante do diagrama está guardada aqui: cortar a linha de alimentação aplica os freios do reboque. Se um engate se solta ou uma mangueira arrebenta e a pressão cai, a válvula relé de estacionamento do reboque esvazia as câmaras de mola. Isso aparece no diagrama porque a entrada de comando dessa válvula relé está ligada à linha de alimentação. Quem não conhece esse nó não responde "a mangueira arrebentou, por que o reboque travou".

Os diagramas do cavalo mecânico e do reboque são documentos separados, usados juntos no rastreamento de falhas. O método de separação mais rápido no campo nasce daí: se o reboque for desacoplado e o vazamento persistir, o problema está do lado do reboque; se parar, está do lado do cavalo. Esse único gesto reduz pela metade a área do diagrama a ser varrida.

ABS e EBS: como a camada eletrônica entra no diagrama pneumático?

Em veículos modernos, o diagrama pneumático sozinho não basta, porque o caminho do ar passa a ser determinado, em parte, pela eletrônica. Essa camada aparece de duas formas: caixas de modulador e marcações de transição para o diagrama elétrico. O modulador é desenhado como uma válvula comum, com porta de alimentação, saída e purga; a diferença é que seu comando chega por um símbolo elétrico em vez da linha piloto tracejada.

Na aplicação de ABS, a arquitetura pneumática é largamente preservada; os moduladores ficam sobre as linhas já existentes e só entram em ação no instante de travamento da roda, por isso um diagrama com ABS se parece muito com o equivalente sem ABS. Na aplicação de EBS a arquitetura muda: o comando passa primeiro pelo sinal elétrico, e a via pneumática vira caminho de reserva. A distinção se faz olhando a função das linhas que saem da válvula de pé.

A consequência mais importante trazida pela camada eletrônica é a seguinte: uma linha que parece correta no diagrama pneumático pode não se comportar como esperado se houver uma falha do lado eletrônico. Um modulador cortar a pressão não é um defeito pneumático, é uma decisão eletrônica intencional. Por isso, em veículos com EBS, a leitura do diagrama sempre caminha junto com a leitura do código de falha.

Rastreamento de falhas pelo diagrama: por qual nó começar diante de uma queda de pressão?

É aqui que aparece o real propósito da leitura de diagrama. Numa reclamação de baixa pressão, o objetivo não é achar o vazamento de cara, e sim, primeiro, estreitar a área onde o vazamento pode estar. O diagrama faz isso dividindo o sistema em nós: cada válvula, cada reservatório e cada engate é um nó, e cada nó é um limite mensurável. A sequência abaixo se adapta ao veículo e à configuração; em cada etapa vale o procedimento de segurança previsto pelo manual de serviço OE.

1. Delimite a reclamação: em qual indicador, em qual circuito, em quanto tempo e em qual condição a queda ocorre? Com o veículo parado, ao frear, ao acionar o estacionamento? Essas respostas já reduzem a área de busca no primeiro passo.
2. Confirme que o diagrama em mãos é do veículo. Compare o código de chassi e configuração, as notas de variante no cabeçalho e os números das válvulas instaladas; um rastreamento feito com o diagrama errado já começa errado.
3. Leia a legenda e marque a lápis a linha de alimentação do início ao fim. O caminho entre compressor, secador, regulador e válvula de proteção deve ficar visível como uma única cadeia.
4. Encha o sistema e observe todos os indicadores juntos. Todos os circuitos caem ao mesmo tempo, ou só um? Essa única observação define se a falha está antes ou depois da válvula de proteção, e elimina metade do diagrama.
5. Marque os pontos de teste do diagrama e procure o nó de fronteira: o trecho entre o último ponto em que a pressão ainda está correta e o primeiro ponto em que já está baixa é onde o vazamento precisa estar.
6. Desacople o reboque e repita a medição. Se o vazamento persistir, a busca migra para o diagrama do reboque; se parar, permanece no diagrama do cavalo. Essa etapa costuma trazer o maior ganho isolado.
7. Escute e observe as portas de purga das válvulas. Uma purga soprando ar continuamente indica em qual válvula está o vazamento; a busca termina na válvula a que aquela purga pertence no diagrama.
8. Teste o circuito de estacionamento separadamente. Acione a válvula de mão por estágios e observe o comportamento na linha da câmara de mola; um vazamento nesse ramal pode distorcer a queda total de forma a confundir a medição do circuito de serviço.
9. Confirme no diagrama, antes de desmontar, o nó encontrado: esse nó realmente alimenta o circuito onde a reclamação ocorre? Desmontar sem confirmar a correspondência do circuito costuma criar uma segunda falha.
10. Após o reparo, repita a mesma medição nos mesmos pontos de teste e registre o resultado na ficha do veículo com o nome do nó conforme o diagrama. Esse registro evita refazer toda a varredura na próxima falha.

A força do método está em não deixar espaço para suposição em nenhuma etapa: cada passo transforma um nó lido no diagrama num limite mensurável, e cada medição reduz a área de busca. Usado junto com o guia de diagnóstico de falhas no freio a ar, que percorre causas e soluções a partir do sintoma, o rastreamento pelo diagrama liga rapidamente a lista de sintomas a um nó físico.

Por que os diagramas variam entre fabricantes e por que o esquema OE é o que vale?

Os diagramas encontrados em fontes de treinamento genéricas têm valor didático, mas não servem sozinhos no campo. A mesma arquitetura básica é aplicada de forma diferente por cada fabricante, e essas diferenças levam diretamente a erro de diagnóstico.

A primeira diferença é a convenção de desenho: um fabricante desenha a alimentação em cima, outro embaixo; um separa os circuitos por cor, outro por número; um desenha a válvula relé à parte, outro a embute no grupo da câmara. A segunda diferença é a escolha de componente: a mesma função é cumprida, num veículo, por uma válvula separada, e, em outro, por um módulo integrado. A terceira e mais perigosa diferença são as variantes de configuração: o mesmo modelo tem diagramas diferentes conforme a carroceria, a disposição dos eixos, o tipo de suspensão e o mercado.

Por isso há um único critério válido: o esquema precisa corresponder ao código de chassi e configuração do veículo. Ser da mesma marca e modelo não basta; um rastreamento sem confirmar essa correspondência é seguir o método certo num mapa errado. Diagramas genéricos servem para aprender, o esquema OE serve para trabalhar. Os fabricantes publicam mudanças de componente por boletim de serviço; se o número da válvula não bate com o do diagrama, quem está certo é o veículo, não o desenho.

Erros de interpretação mais comuns na leitura do diagrama em campo

A maioria dos erros de leitura de diagrama não vem de falta de conhecimento, e sim de suposições que passam despercebidas. Os itens a seguir são os mais repetidos na oficina, e cada um deles custa tempo mensurável.

• Confundir o diagrama com um mapa de posicionamento: a posição e a orientação no desenho não mostram a localização física; para achar a válvula é preciso recorrer ao desenho de posicionamento.
• Achar que a caixa da válvula é uma câmara física: caixas lado a lado não são compartimentos, são posições de comutação; três caixas significam três posições.
• Ignorar em que estado o desenho está representado: a maioria dos diagramas mostra o sistema sem pressão e com o freio de estacionamento acionado; sem saber disso, as posições são interpretadas errado.
• Confundir linha tracejada com via principal: as vias de comando são caminhos de informação de baixa vazão; esperar alta vazão delas faz declarar defeituoso um sistema saudável.
• Ler o circuito de estacionamento com lógica direta: na linha da câmara de mola a pressão libera o freio; ignorar essa lógica invertida faz interpretar errado todo o circuito de estacionamento.
• Confundir as linhas do reboque: a alimentação é contínua, o comando só pressuriza no momento da frenagem; trocar as duas inverte a leitura do comportamento do reboque.
• Usar o diagrama de outro fabricante: a diferença entre convenções de símbolo e cor faz até um diagrama bem lido ser aplicado ao veículo errado.
• Ignorar a camada eletrônica: em veículo com EBS ou ABS, uma linha pneumaticamente correta pode se comportar de forma diferente por causa de uma decisão eletrônica.

O denominador comum desses erros é a pressa. Ler a legenda, percorrer as notas de rodapé e marcar o diagrama camada por camada leva poucos minutos no total; quando isso é pulado, o tempo perdido se mede em horas. Ler diagrama não é um talento, é uma disciplina com ordem definida.

Por fim, é preciso conhecer o limite do diagrama. O desenho explica como o sistema foi projetado e como deve se comportar; não explica o que a peça realmente está fazendo. Uma junta desgastada, um silenciador entupido ou uma mola fadigada não aparecem nele. Por isso o rastreamento pelo diagrama sempre caminha junto com a medição: o desenho estreita a área de busca, a medição decide. Vale sempre o diagrama de circuito OE atualizado do chassi e da configuração do veículo.
