Cómo leer el esquema de frenos neumáticos del camión

En la pared del taller cuelga una lámina A3 con decenas de cuadros, líneas discontinuas, pequeños triángulos y números de dos cifras. El conductor dice: «pierde presión; si el camión pasa la noche parado, el manómetro baja hasta la mañana». La diferencia entre el mecánico que sabe leer el esquema y el que no se nota en los primeros cinco minutos delante de esa lámina. El que no sabe busca uno a uno los componentes que reconoce y, al no poder seguir la línea, empieza a desmontar. El que sabe lee primero la leyenda, separa los circuitos entre sí, acota por lógica detrás de qué nudo tiene que estar la fuga y va directo a un único punto de prueba. Esta guía no explica cómo funciona el circuito de frenos neumáticos, sino cómo se lee el dibujo que representa ese funcionamiento: el lenguaje de símbolos, los códigos de línea y de puerto, la arquitectura de los circuitos y cómo acotar la avería a partir del esquema.

¿Qué muestra el esquema del circuito? La diferencia entre el esquema y el plano de trazado

El primer error en el taller es dar por hecho un tipo de dibujo que no es el que se tiene delante. El esquema neumático no muestra la ubicación real de los componentes, sino con qué función están conectados entre sí. Que el compresor aparezca dibujado a la izquierda de los depósitos no significa que en el vehículo esté montado por ese lado. El esquema no es un plano de trazado, sino una tabla de lógica; las distancias y los ángulos se eligen solo por legibilidad.

Para un mismo sistema existen cuatro dibujos que se complementan. El esquema neumático muestra el recorrido del aire, la lógica de conmutación de las válvulas y dónde se separan los circuitos. El plano de trazado de tuberías muestra el recorrido físico de las líneas sobre el chasis, los puntos de sujeción y los diámetros de tubo. El plano de ubicación señala en qué punto del chasis va montada cada válvula. El esquema eléctrico recoge el cableado de moduladores, sensores y testigos. Para buscar una fuga hace falta el esquema neumático; para localizar una válvula, el plano de ubicación; para seguir un cable, el esquema eléctrico. Usar uno en lugar de otro hace perder tiempo.

El esquema neumático tiene una premisa silenciosa: el dibujo representa el sistema en un único estado concreto. La mayoría de los esquemas OE lo dibujan sin presión, con el motor parado y el freno de estacionamiento aplicado; las flechas de los cuadros de válvula corresponden a ese estado. La queja de «aquí aparece abierto, pero en el vehículo está cerrado» suele nacer de no haber leído esta premisa.

Puede consultar cómo funciona físicamente el sistema, la cadena del compresor a la cámara de freno y la lógica de mantenimiento en la guía sobre el principio de funcionamiento de los sistemas de frenos de aire; este artículo trata el equivalente de esa cadena sobre el papel.

El lenguaje de símbolos del esquema: cómo se dibujan la válvula, el depósito, el secador y la cámara de freno

Los esquemas neumáticos utilizan un lenguaje de signos. Los símbolos no representan el aspecto de la pieza, sino su función; por eso el símbolo del secador no se parece al secador real, pero cuenta de un vistazo qué hace.

El lenguaje de símbolos tiene cuatro reglas. Primera: los elementos que generan o almacenan energía se dibujan como un volumen cerrado: el compresor es un círculo con un triángulo relleno hacia fuera, y el depósito un cuerpo cerrado alargado. Segunda: las válvulas se representan con cuadros, y cada cuadro en fila es una posición de conmutación; las flechas del interior indican de qué puerto a qué puerto va el flujo, y los signos en T marcan el puerto cerrado. Tercera: el accionamiento de la válvula se anota en el borde del cuadro: muelle, pedal, palanca, bobina eléctrica o línea piloto discontinua. Cuarta: el tipo de línea indica su función: la continua es la línea principal de trabajo, la discontinua es de mando, y la de puntos y rayas es una carcasa o unión mecánica.

Estas correspondencias son la práctica más habitual, pero la única fuente fiable es la leyenda propia del dibujo. Algunos fabricantes juntan secador y regulador en un solo cuadro; otros integran la válvula relé en la cámara de freno. Al no reconocer un símbolo, volver a la leyenda en lugar de suponer es la disciplina básica de la lectura de esquemas.

¿Qué indican los colores de línea, los tipos de trazo y los números de puerto?

La capa que más información aporta son las líneas. El color indica el circuito, el trazo indica la función, y el número del extremo indica el puerto. Leyendo los tres datos juntos, hasta una línea imposible de seguir a simple vista queda clasificada en segundos.

La codificación por colores varía de un fabricante a otro y no está sujeta a una única norma internacional obligatoria. Aun así, en los esquemas europeos aparece con frecuencia una familia parecida: alimentación en color neutro, los dos circuitos de servicio en colores distintos, estacionamiento en otro color, y líneas del semirremolque a juego con los cabezales. En blanco y negro el color desaparece; la distinción se hace entonces por el grosor del trazo, un rayado o la etiqueta de circuito.

Los códigos numéricos son más fiables que el color: se leen también en blanco y negro y vienen grabados en el cuerpo de la pieza. El enfoque habitual es numerar el puerto según su función: alimentación, utilización, purga a la atmósfera y mando llevan cifras distintas. Con varios puertos de igual función se añade una segunda cifra; en una válvula con dos salidas de utilización, ambas comparten la cifra principal y varían en la secundaria.

El detalle fino de la numeración puede variar según fabricante y familia de válvulas. Un número leído en el esquema debe verificarse contra el grabado en el cuerpo de la válvula. Si no coinciden, o hay una variante distinta montada o se dispone del esquema de un código de equipamiento equivocado; ambas cosas deben resolverse antes de desmontar.

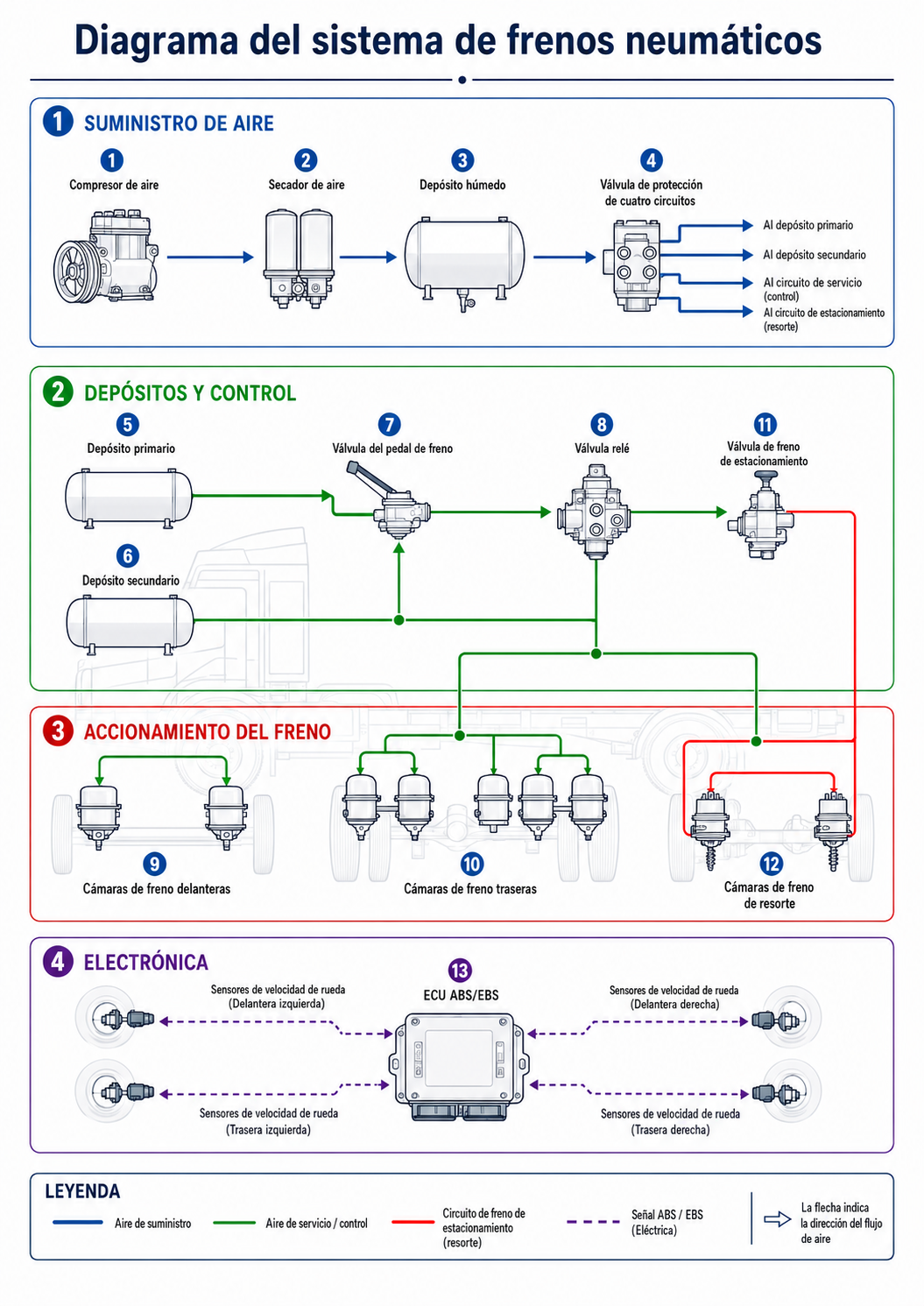

¿Cómo se lee el esquema del sistema de frenos neumáticos? El método de lectura por capas

Un esquema del sistema de frenos neumáticos no se lee de principio a fin, de izquierda a derecha. El lector experimentado trata el dibujo como capas superpuestas y en cada pasada sigue una sola capa. Este método convierte una lámina A3 complicada en partes manejables.

El orden recomendado es el siguiente. Primera pasada: la leyenda. Se toman colores, tipos de trazo, abreviaturas y notas de variante. Segunda pasada: la alimentación. Se localiza el compresor y se sigue como una sola línea el camino hasta el secador, la válvula de protección y los depósitos. Tercera pasada: separación de circuitos. Se cuenta cuántos circuitos salen de la válvula de protección y a qué depósito, válvula y cámara va cada uno. Cuarta pasada: líneas de mando. Se siguen solo las discontinuas, determinando con qué información se conmuta cada válvula. Quinta pasada: límites. Se marcan cabezales del semirremolque, tomas de prueba, paso al esquema eléctrico y notas de variante.

El circuito de alimentación: cómo seguir en el esquema desde el compresor hasta los depósitos

Todo esquema de frenos neumáticos empieza en el mismo punto: el compresor. La línea que sale de él va primero a la sección que regula la presión y retiene la humedad, formada por dos o tres símbolos: el secador de aire, el regulador de presión —integrado o aparte— y, en la mayoría de los esquemas, un pequeño depósito de regeneración junto a él.

El detalle más instructivo del regulador es la línea discontinua que vuelve al compresor. Esta línea piloto lo pone en marcha en vacío al alcanzar el límite superior de presión, y hace que vuelva a comprimir al bajar del límite inferior. Sin verla no se responde a «por qué el compresor no comprime continuamente». La misma línea dispara el ciclo de purga del secador; por eso la salida de purga y el silenciador aparecen junto a la línea del regulador.

En camiones, la presión de trabajo se sitúa aproximadamente entre 8 y 12,5 bar, con un margen de unos pocos bares entre corte y rearranque del regulador. Los valores varían según familia de vehículo, emisiones y equipamiento; para la cifra exacta es determinante el manual de servicio OE. La función del esquema no es dar cifras, sino mostrar qué nudo gobierna a qué otro.

Tras el secador, la línea entra en la válvula de protección multicircuito, el punto de ramificación más crítico y donde termina la pasada de alimentación. En la entrada hay una sola línea; en la salida, tantas como circuitos. Aquí conviene anotar: «a partir de aquí ya no es un solo sistema, sino circuitos aislados entre sí».

¿Por qué existe la separación en dos circuitos y cómo se ve en el esquema?

El principio básico del sistema de frenos de un camión es que una única avería no puede dejarlo sin frenos. Sobre el papel, el circuito de servicio se divide en al menos dos ramas independientes. La forma más fácil de verlo es cómo está dibujada la válvula de pedal: no un solo cuadro, sino dos cuadros superpuestos. Cada piso tiene su propia entrada, salida y purga; el pedal acciona los dos a la vez, pero el aire de uno y otro no se mezcla.

La separación suele hacerse por ejes: un circuito alimenta el delantero y otro el trasero, aunque hay configuraciones cruzadas o mixtas. Qué arquitectura se usa se lee directamente en el esquema, viendo en qué grupo de cámaras termina la línea de la válvula de pedal. Esta comprobación es la forma más rápida de saber, ante «frena, pero frena flojo», qué circuito falla.

La independencia se mantiene también en los depósitos: cada circuito tiene el suyo, comunicados entre sí solo a través de la válvula de protección, de forma controlada. Si se perfora un circuito, el aire del otro no fluye hacia él. En el esquema esto se ve porque las salidas de la válvula de protección llevan numeración distinta y sus líneas no vuelven a juntarse.

Para conocer la función, los tipos y los síntomas de avería de estas válvulas, la guía de válvulas de frenos de aire del camión es una referencia detallada; saber qué mecanismo hay tras cada cuadro facilita notablemente la lectura del dibujo.

Normas y lecturas adicionales

La disposición que codifica un esquema no es arbitraria: sigue las normas de equipamiento de los vehículos con frenos de aire. En Estados Unidos, la norma federal de frenos de aire FMVSS 121 (49 CFR 571.121) define los depósitos, la protección y los tiempos que debe tener un sistema conforme, por lo que los mismos circuitos básicos aparecen en casi todos los planos de los fabricantes. Para un recorrido componente por componente del mismo sistema fuera del esquema, consulte la referencia ilustrada en airbrakecompressor.com. Confirme siempre los números de puerto y las divisiones de circuito con el plano actual del fabricante del vehículo, ya que las disposiciones varían.

En México la referencia equivalente es la NOM-068-SCT-2-2014, que fija las condiciones físico-mecánicas y de seguridad del autotransporte federal, incluido el sistema de frenos. En Perú rige el Reglamento Nacional de Vehículos (D.S. 058-2003-MTC), que establece las categorías vehiculares y la exigencia de ABS.

¿Dónde se sitúa en el esquema la válvula de protección de cuatro circuitos?

El componente más malinterpretado del esquema es la válvula de protección multicircuito. Por llevar «protección» en el nombre se supone de seguridad; sin embargo, su función no es limitar la presión, sino aislar los circuitos y gestionar la prioridad de llenado. Aparece como un cuadro con una entrada y cuatro o más salidas: el límite donde termina la alimentación y empieza la pasada de circuitos.

Sus dos funciones se leen en el esquema. La prioridad: al llenar el sistema desde cero, primero los circuitos de servicio, después estacionamiento y auxiliares. El aislamiento: si una salida pierde presión, se cierra y las demás se mantienen a un nivel determinado. Esto se representa porque cada salida avanza por una rama separada que no vuelve a juntarse.

La lógica de esta tabla se reduce a una pregunta: «¿qué salida tiene la presión baja?». La respuesta determina en un paso si la avería está antes o después de la válvula de protección. Si todas bajan a la vez, el problema está en la alimentación: compresor, secador, regulador o entrada de la válvula. Si baja solo una, el problema está en esa rama, y se explora todo lo que hay a partir de ella.

El circuito de freno de servicio: cómo seguir la línea desde la válvula de pedal hasta las cámaras de freno

El circuito de servicio es la sección más densa, pues incluye la línea de alimentación con presión permanente y la línea de trabajo que solo se presuriza al frenar. Distinguirlas es la clave: la línea del depósito a la válvula de pedal tiene presión permanente; la que sale de la válvula solo se presuriza al pisar el pedal. Aunque se dibujen con el mismo grosor, su función es distinta.

Al pisar el pedal, cada piso de la válvula entrega en su salida el aire de su propio puerto de alimentación. En el eje delantero, esta salida suele ir directa a las cámaras. En el trasero se intercala una válvula relé: la línea de mando fina de la válvula de pedal solo transporta información, y el aire que llena las cámaras viene por el camino corto del depósito trasero. El objetivo es acortar el tiempo de respuesta, y la línea discontinua al puerto de mando de la relé lo muestra con claridad.

En la rama trasera suele haber un regulador de fuerza de frenado (válvula ALB). En el tipo mecánico se reconoce por la varilla de conexión con línea de puntos y rayas que viene del eje; en sistemas electrónicos esta función pasa al modulador y en el esquema neumático aparece solo como un cuadro más. Su función es evitar que, con el vehículo vacío, llegue fuerza de frenado excesiva al eje trasero. Sin este componente, la queja de «en vacío las ruedas traseras se bloquean pronto» queda sin explicación.

Al final del circuito están las cámaras. El cilindro de diafragma con una sola entrada es la cámara de servicio; el de dos cámaras, con símbolo de muelle en la trasera, es la cámara combinada (spring brake). Distinguirlas es imprescindible: sus dos entradas están conectadas a circuitos distintos y llegan con líneas de colores diferentes.

¿Cómo se sigue en el esquema el circuito de estacionamiento y de la cámara de resorte?

El circuito de estacionamiento es la única sección donde la lógica funciona al revés, y por eso la más malinterpretada. En el de servicio, la presión aplica el freno; en el de estacionamiento, la presión suelta el freno. El potente muelle de la cámara aplica el freno mecánicamente, y el aire lo libera comprimiéndolo. Al ver el símbolo del muelle, toda la lógica de esa rama debe leerse invertida.

Esta lógica invertida es un diseño de seguridad: si se pierde presión en estacionamiento, el freno se aplica solo, es decir, el sistema cae del lado seguro ante una avería. Liberar la cámara de resorte suele requerir del orden de 5 a 6 bar, aunque el umbral exacto varía según vehículo y cámara y se toma del manual OE. Lo que hay que extraer del esquema no es la cifra, sino el comportamiento: el vehículo no se mueve hasta que el sistema no se ha llenado lo suficiente.

La rama de estacionamiento empieza en la válvula de freno de mano; el símbolo de la palanca y sus posiciones muestran las opciones del conductor. Las de posiciones intermedias tienen además una posición de prueba, que suelta los frenos del semirremolque para comprobar la retención solo con el freno de la tractora, dibujada como un cuadro aparte. La línea que sale va a la cámara de estacionamiento de las de resorte, pasando por lo general por una válvula relé y una válvula de retención doble.

Esta válvula de retención doble es el nudo más instructivo del circuito de estacionamiento. Su función es impedir que sobre la misma cámara actúen a la vez la fuerza de estacionamiento y la de servicio; si con el freno de mano puesto se pisa el pedal, la fuerza del muelle y la del aire se suman y fuerzan la cámara por encima de su límite de diseño. Al ver la esfera con dos entradas, ese nudo funciona con la lógica de «dejar pasar solo la mayor de las dos fuerzas».

¿Cómo se representan en el esquema las líneas de conexión del semirremolque y los colores de los cabezales de acoplamiento?

En el borde derecho del esquema de la tractora aparecen los símbolos de conexión desmontable de dos semicírculos: los cabezales de acoplamiento del semirremolque, donde el esquema dice «el sistema no termina aquí, hay un segundo esquema al otro lado». Entre tractora y semirremolque hay dos líneas de aire con funciones claramente distintas.

La línea de alimentación envía aire continuo al semirremolque y llena su propio depósito. La línea de mando solo se presuriza al frenar y transporta «cuánto frenar». En la práctica europea, el cabezal de alimentación es rojo y el de mando amarillo; en la norteamericana, alimentación roja y mando de servicio azul. En el esquema estos colores se dibujan a juego con los de línea.

En la tractora, el componente que gestiona estas dos líneas es la válvula de mando del remolque, un cuadro con varias entradas: una de mando de cada circuito de servicio y una del circuito de estacionamiento. Estas tres entradas explican que el semirremolque pueda frenarse con el pedal, con el freno de mano y con el circuito de servicio que quede si el otro falla.

Aquí se esconde la lógica de seguridad más importante: cortar la línea de alimentación aplica los frenos del semirremolque. Si se desconecta un cabezal o se rompe una manguera y baja la presión de alimentación, la válvula relé de estacionamiento del semirremolque purga sus cámaras de resorte. Esto se ve en el esquema porque su entrada de mando está conectada a la línea de alimentación. Quien no conoce este nudo no puede responder a «se rompió la manguera de alimentación, ¿por qué se bloqueó el semirremolque?».

Los esquemas de tractora y semirremolque son documentos distintos y se usan juntos en la búsqueda de averías. De aquí nace el método de separación más rápido en el taller: si al desenganchar el semirremolque la fuga desaparece, el problema está en él; si continúa, está en la tractora. Este gesto reduce a la mitad la zona a revisar.

ABS y EBS: ¿cómo entra la capa electrónica en el esquema neumático?

En vehículos modernos, el esquema neumático por sí solo no basta, porque el camino del aire lo determina ahora en parte la electrónica. Esta capa aparece de dos formas: los cuadros de modulador y las marcas de paso al esquema eléctrico. El modulador se dibuja como una válvula normal, con puerto de alimentación, salida y purga; la diferencia es que su mando llega con símbolo eléctrico en vez de línea piloto discontinua.

En ABS, la arquitectura neumática se mantiene en gran medida: los moduladores se colocan sobre las líneas existentes y solo intervienen al bloquear, por lo que un esquema con ABS se parece mucho al equivalente sin él. En EBS la arquitectura cambia: la orden se transmite primero por señal eléctrica y la línea neumática queda como respaldo. Para distinguirlas basta fijarse en la función de las líneas que salen de la válvula de pedal.

La consecuencia más importante de la capa electrónica: una línea que en el esquema neumático parece correcta puede no comportarse como se espera si hay una avería electrónica. Que un modulador corte la presión no es un defecto neumático, sino una decisión electrónica deliberada. Por eso, en vehículos con EBS la lectura del esquema siempre se combina con la de los códigos de avería.

Localización de averías a partir del esquema: ¿por qué nudo se empieza ante una pérdida de presión?

Aquí aparece el verdadero objetivo de la lectura del esquema. Ante una pérdida de presión, el objetivo no es hallar la fuga directamente, sino primero acotar dónde puede estar. El esquema hace esto dividiendo el sistema en nudos: cada válvula, depósito y cabezal es un nudo medible. El siguiente orden se adapta al vehículo y equipamiento; en cada fase se aplica el procedimiento de seguridad del manual OE.

1. Concrete la queja: ¿en qué manómetro, circuito, tiempo y condición se produce la caída? ¿Con el vehículo parado, al frenar o al aplicar el freno de estacionamiento? Estas respuestas acotan ya en el primer paso la zona de búsqueda.
2. Compruebe que el esquema corresponde a ese vehículo. Compare el código de chasis y equipamiento, las notas de variante del encabezado y los números de las válvulas montadas; una búsqueda con un esquema que no coincide parte mal desde el principio.
3. Lea la leyenda y marque con lápiz toda la línea de alimentación de principio a fin. El camino entre compresor, secador, regulador y válvula de protección debe quedar visible como una sola cadena.
4. Llene el sistema y observe todos los manómetros a la vez. ¿Bajan todos los circuitos juntos, o solo uno? Esta observación determina si la avería está antes o después de la válvula de protección y descarta la mitad del esquema.
5. Marque las tomas de prueba y busque el nudo límite: el tramo entre el último punto con presión correcta y el primero con presión baja es donde tiene que estar la fuga.
6. Desenganche el semirremolque y repita la medición. Si la fuga desaparece, la búsqueda pasa a su esquema; si continúa, se queda en el de la tractora. Suele ser el gesto de mayor rendimiento.
7. Escuche y observe los puertos de purga. Una salida que da aire de forma continua indica en qué válvula está la fuga; la búsqueda termina en esa válvula.
8. Compruebe el circuito de estacionamiento por separado. Accione por etapas la válvula de mano y observe la línea de la cámara de resorte; una fuga aquí puede generar una caída total que confunda las mediciones de servicio.
9. Antes de desmontar el nudo localizado, verifíquelo sobre el esquema: ¿alimenta realmente el circuito de la queja? Desmontar sin verificar la correspondencia genera, a menudo, una segunda avería.
10. Tras la reparación, repita la misma medición en los mismos puntos y anote los resultados en el expediente con el nombre del nudo del esquema. En la siguiente avería, este registro evita empezar de cero.

La fuerza del método es que en ningún paso deja lugar a la suposición: cada paso convierte un nudo del esquema en un límite medible, y cada medición reduce la zona de búsqueda. Usado junto con la guía de diagnóstico de averías en frenos de aire, que recorre causas y soluciones desde el síntoma, el seguimiento por esquema conecta rápidamente la lista de síntomas con un nudo físico concreto.

¿Por qué son distintos los esquemas de cada fabricante y por qué el esquema OE es el que manda?

Los esquemas de frenos neumáticos de materiales de formación general tienen valor didáctico, pero no pueden usarse solos en el taller. La razón: cada fabricante aplica la misma arquitectura básica de forma distinta, y esas diferencias provocan directamente errores de diagnóstico.

La primera diferencia es la convención de dibujo: uno dibuja la alimentación arriba, otro abajo; uno separa circuitos por colores, otro por números; uno hace la relé aparte, otro la integra en la cámara. La segunda es la elección de componentes: la misma función la cumple en un vehículo una válvula independiente y en otro un módulo integrado. La tercera, y más peligrosa, son las variantes de equipamiento: un mismo modelo tiene esquemas distintos según carrocería, disposición de ejes, suspensión y mercado.

Por eso hay un único criterio válido al elegir esquema: debe coincidir con el código de chasis y de equipamiento del vehículo. No basta la misma marca y modelo; seguir un esquema sin verificarlo equivale a caminar con el método correcto sobre el mapa equivocado. Los esquemas generales sirven para aprender; el OE, para trabajar. Además, los fabricantes publican cambios de componentes mediante boletines de servicio. Si el número de válvula del vehículo no coincide con el del esquema, tiene razón el vehículo, no la lámina impresa.

Errores de interpretación más frecuentes al leer el esquema en el taller

La mayoría de los errores al leer un esquema no nacen de la falta de conocimiento, sino de suposiciones de las que no se es consciente. Los siguientes son los más repetidos en el taller, y cada uno provoca una pérdida de tiempo medible.

• Confundir el esquema con un plano de ubicación: la posición del dibujo no muestra la ubicación física; para localizar una válvula hace falta el plano de ubicación.
• Confundir el cuadro con un compartimento físico: los cuadros en fila no son cámaras, sino posiciones de conmutación; tres cuadros son tres posiciones.
• Pasar por alto el estado que representa el dibujo: la mayoría de los esquemas lo muestran sin presión y con el freno de estacionamiento puesto; sin saberlo, las posiciones se malinterpretan.
• Confundir la línea discontinua con una principal: las de mando son vías de información de bajo caudal; esperar de ellas caudal alto declara averiado un sistema sano.
• Leer el circuito de estacionamiento con lógica directa: en la cámara de resorte la presión suelta el freno; si se ignora esta inversión, todo el circuito se interpreta al revés.
• Confundir las líneas del semirremolque: alimentación continua, mando solo con presión al frenar; confundirlas invierte la lectura de su comportamiento.
• Usar el esquema de otro fabricante: la diferencia de convenciones de símbolos y colores hace que hasta un esquema bien leído se aplique al vehículo equivocado.
• Ignorar la capa electrónica: en un vehículo con EBS y ABS, una línea neumáticamente correcta puede comportarse distinto por una decisión electrónica.

El denominador común de estos errores es la prisa. Leer la leyenda, revisar las notas y marcar el esquema por capas lleva unos pocos minutos; si se salta, el tiempo perdido se mide en horas. Leer un esquema no es un talento, sino una disciplina con un orden determinado.

Por último, hay que conocer el límite del esquema. Explica cómo está construido el sistema y cómo debería comportarse; no lo que realmente hace la pieza en ese momento. Una junta desgastada, un silenciador obstruido o un muelle fatigado no se ven en él. Por eso el seguimiento por esquema va siempre con medición: el dibujo acota la zona, la medición decide. En todos los casos, lo determinante es el esquema OE actualizado y el manual de servicio del chasis y equipamiento del vehículo.
