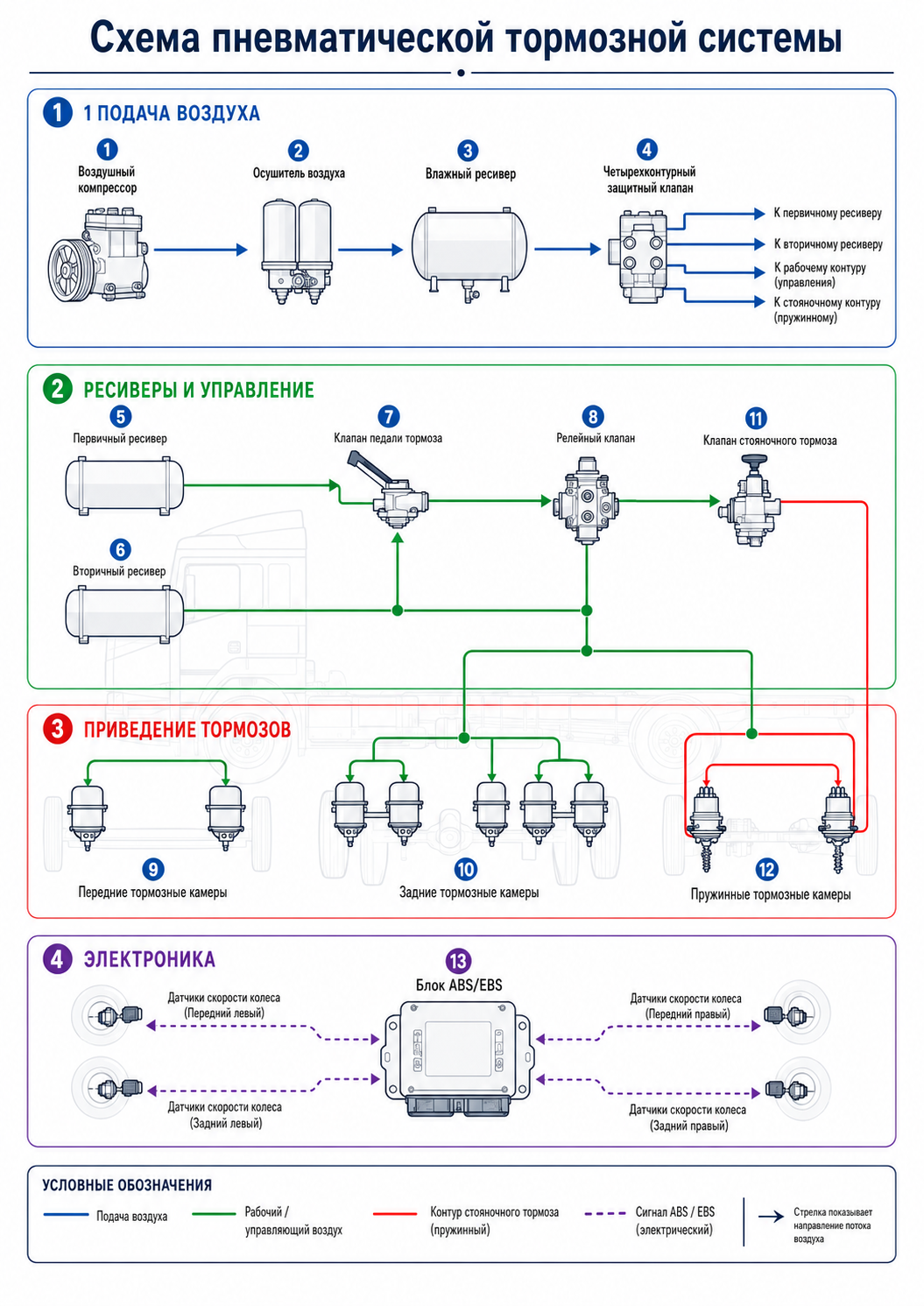

Схема пневматической тормозной системы: как читать

На стене мастерской висит распечатка А3: десятки прямоугольников, пунктирные линии, маленькие треугольники и двузначные номера. Водитель говорит: «давление падает, машина постояла ночь — манометр к утру просел». Разница между мастером, который умеет читать схему, и тем, кто не умеет, видна в первые пять минут перед этим листом. Тот, кто не умеет, ищет на чертеже знакомые детали по одной, не может проследить линию и начинает разбирать узел за узлом. Тот, кто умеет, сначала читает легенду, разделяет контуры друг от друга, логически сужает круг подозреваемых до одного узла и идёт сразу к нужной контрольной точке. Этот материал не о том, как физически работает пневматическая тормозная система, а о том, как читать чертёж, который её описывает: язык условных обозначений, коды линий и портов, архитектура контуров и сужение поиска неисправности по схеме.

Что показывает принципиальная схема? Чем она отличается от монтажного чертежа

Первая ошибка на площадке — неверное предположение о типе чертежа перед глазами. Пневматическая принципиальная схема показывает не реальное расположение деталей на автомобиле, а то, какой функцией они связаны друг с другом. Если на схеме компрессор нарисован слева от ресиверов, это не значит, что на автомобиле он подключён именно с левой стороны. Схема — не карта местности, а логическая таблица; расстояния и углы на ней выбраны только ради читаемости.

Для одной и той же системы существует четыре взаимодополняющих чертежа. Пневматическая принципиальная схема показывает путь воздуха, логику переключения клапанов и места разделения контуров. Монтажный чертёж трубопроводов показывает физический путь магистралей по шасси, точки крепления хомутов и диаметры труб. Чертёж расположения узлов отмечает, к какой точке шасси крепится каждый клапан. Электрическая схема несёт проводку модуляторов, датчиков и контрольных ламп. При поиске утечки нужна пневмосхема, чтобы найти клапан, чертёж расположения узлов, чтобы проследить провод, и электрическая схема; использование одного чертежа вместо другого только отнимает время.

У пневматической схемы есть негласное допущение: чертёж показывает систему в одном определённом состоянии. Большинство OE-схем рисуют систему без давления, при неработающем двигателе и затянутом стояночном тормозе; стрелки внутри клапанных прямоугольников относятся именно к этому состоянию. Большая часть возражений вида «на схеме здесь открыто, а на машине закрыто» рождается именно из того, что это допущение не было прочитано.

О том, как физически работает система, о цепочке от компрессора до тормозной камеры и о логике обслуживания можно прочитать в руководстве по принципу работы пневматических тормозных систем; этот материал разбирает то, как та же цепочка выглядит на бумаге.

Язык условных обозначений схемы: как рисуют клапан, ресивер, осушитель и тормозную камеру

Пневматические схемы используют язык знаков. Символы передают не внешний вид детали, а её функцию; поэтому обозначение осушителя не похоже на реальный осушитель, но с первого взгляда понятно, что он делает.

У языка символов четыре правила. Первое: элементы, вырабатывающие и накапливающие энергию, рисуются как замкнутый объём: компрессор — круг с обращённым наружу треугольником, ресивер — вытянутый закрытый корпус. Второе: клапаны обозначаются квадратными прямоугольниками, и каждый стоящий рядом прямоугольник — это одна позиция переключения этого клапана; стрелки внутри показывают, из какого порта в какой идёт поток, а знаки, похожие на букву Т, — закрытый порт. Третье: способ управления клапаном подписывается у края прямоугольника: пружина, педаль, рычаг, электрическая катушка или подходящая пунктиром пилотная линия. Четвёртое: тип линии определяет назначение линии: сплошная линия — рабочая магистраль, пунктирная — линия управления, штрихпунктирная — механическая связь или корпусная граница.

Эти соответствия — распространённая практика, но единственный достоверный источник — легенда конкретного чертежа. Одни производители объединяют осушитель и регулятор в один прямоугольник, другие встраивают ускорительный клапан внутрь группы тормозных камер. Не узнав символ, нужно возвращаться к легенде, а не гадать — это базовая дисциплина чтения схем.

Что говорят цвета линий, типы линий и номера портов?

Самый информативный слой схемы — линии. Цвет линии говорит, какому контуру она принадлежит, тип линии — какую работу выполняет, а номер на конце — к какому порту она подключена. При совместном чтении этих трёх признаков даже линия, которую на глаз проследить невозможно, классифицируется за секунды.

Цветовая кодировка меняется от производителя к производителю и не привязана к единому обязательному международному стандарту. Тем не менее в европейских схемах для грузовой техники часто встречается такое семейство: сторона питания — нейтральным цветом, два контура рабочего тормоза — двумя разными цветами, контур стояночного тормоза — отдельным цветом, магистрали прицепа — в цветах, согласованных с соединительными головками. На чёрно-белой распечатке цвет теряется; в этом случае контуры различают по толщине линии, штриховке или подписи контура на самой линии.

Номерные коды надёжнее цвета, потому что читаются и на чёрно-белой печати, и выбиты на корпусе самой детали. В пневматике грузовой техники распространён подход нумерации порта по его функции: входы питания — одной цифрой, рабочие выходы — другой, выпуск в атмосферу — отдельной цифрой, управляющие входы — ещё одной. Если портов с одной функцией несколько, добавляется вторая цифра; у клапана с двумя рабочими выходами оба выхода делят одну основную цифру, но отличаются по дополнительной.

Детали нумерации могут отличаться в зависимости от производителя и семейства клапанов. Номер порта, прочитанный со схемы, нужно сверить с номером, отлитым на корпусе клапана. Если они не совпадают, значит на автомобиле стоит другой вариант исполнения либо в руках схема не того комплекта оборудования; и то и другое нужно выяснить до того, как начата разборка.

Схема пневматической тормозной системы: метод послойного чтения

Схема пневматической тормозной системы не читается подряд слева направо. Опытный специалист воспринимает чертёж не как единую картинку, а как несколько наложенных друг на друга слоёв и на каждом проходе следит только за одним слоем. Такой метод превращает сложную на вид распечатку А3 в управляемые части.

Рекомендуемый порядок чтения такой. Первый проход — легенда. Берутся цветовые соответствия, типы линий, сокращения и сноски по вариантам исполнения. Второй проход — питание. Находится компрессор; путь от него к осушителю, защитному клапану и ресиверам прослеживается как единая линия. Третий проход — разделение контуров. Считается, сколько контуров идёт после выходов защитного клапана, и для каждого прослеживается свой путь к ресиверу, клапану и тормозной камере. Четвёртый проход — линии управления. Отслеживаются только пунктирные линии; выясняется, каким сигналом переключается каждый клапан. Пятый проход — границы. Отмечаются соединительные головки прицепа, контрольные точки, места перехода на электрическую схему и сноски по вариантам исполнения.

Контур питания: путь от компрессора до ресиверов по схеме

Любая пневматическая схема начинается в одной и той же точке — у компрессора. Линия, выходящая из компрессора на схеме, сначала идёт в узел, который регулирует давление и удаляет влагу. Этот узел состоит из двух-трёх символов: осушитель воздуха, встроенный в него или нарисованный отдельно регулятор давления, и стоящий рядом на большинстве схем небольшой ресивер регенерации.

Самая поучительная деталь регулятора — пунктирная линия, идущая обратно к компрессору. Эта пилотная линия при достижении верхнего предела давления переводит компрессор в холостой режим, а при падении до нижнего предела снова включает подачу. Не увидев эту линию, невозможно ответить на вопрос «почему компрессор не качает постоянно». Та же линия запускает цикл продувки осушителя; поэтому выход продувки и символ глушителя под осушителем нарисованы рядом с линией регулятора.

На грузовой технике рабочее давление системы обычно находится в диапазоне примерно от 8 до 12,5 бар, а между давлением отключения и включения регулятора — разница в несколько бар. Значения зависят от семейства автомобиля, уровня экологического класса и комплектации; точную цифру нужно смотреть в OE-руководстве по обслуживанию автомобиля. Задача схемы — не давать цифры, а показывать, какой узел управляет каким.

После осушителя линия входит в многоконтурный защитный клапан. Это самая критичная точка ветвления на схеме и место, где заканчивается проход питания. На входе — одна линия, на выходе — столько линий, сколько контуров. Дойдя до этого места, стоит отметить: «дальше это уже не единая система, а изолированные друг от друга контуры».

Зачем нужно разделение на два контура и как это видно на схеме?

Базовый принцип конструкции тормозной системы грузовой техники — ни одна отдельная неисправность не должна оставить автомобиль без тормозов. На бумаге это выражается в том, что контур рабочего тормоза делится минимум на два независимых участка. Проще всего увидеть это на схеме по тому, как нарисован тормозной кран: это не один прямоугольник, а группа из двух прямоугольников, стоящих один над другим. У каждой секции — свой вход питания, свой выход и своя продувка; педаль управляет обеими секциями вместе, но воздух между ними не смешивается.

Разделение обычно выполняется по осям: один контур питает тормозные камеры передней оси, другой — задней. В некоторых схемах встречается перекрёстное или смешанное разделение. То, какая архитектура применена, читается прямо со схемы: достаточно посмотреть, в какой группе камер заканчивается линия, выходящая из тормозного крана. Это самый быстрый способ понять, какой контур не работает при жалобе «тормоза держат, но слабо».

Независимость сохраняется и со стороны ресиверов. У каждого контура рабочего тормоза свой ресивер, и ресиверы связаны друг с другом только через защитный клапан, контролируемым образом. Если один контур пробит, воздух другого туда не уходит. На схеме это показывают отдельные номера выходов защитного клапана и то, что линии контуров больше нигде не соединяются.

Назначение, разновидности и признаки неисправности клапанов внутри контуров подробно разобраны в руководстве по тормозным клапанам грузовика; понимание механизма за каждым прямоугольником заметно упрощает чтение чертежа.

Стандарты и дополнительные материалы

Компоновка, закодированная в схеме, не произвольна — она следует требованиям к оснащению пневмотормозных транспортных средств. В США федеральный стандарт пневматических тормозов FMVSS 121 (49 CFR 571.121) определяет ресиверы, защиту и временные параметры, которыми должна обладать соответствующая система, поэтому одни и те же базовые контуры присутствуют почти на каждой схеме производителя. Покомпонентный разбор той же системы вне схемы смотрите в иллюстрированном справочнике на airbrakecompressor.com. Всегда сверяйте номера портов и разделение контуров с актуальной схемой конкретного изготовителя, поскольку компоновки различаются.

В странах Евразийского экономического союза действует технический регламент Таможенного союза ТР ТС 018/2011 «О безопасности колёсных транспортных средств», устанавливающий требования к тормозным системам. На Украине этот регламент не применяется: там действует постановление Кабинета Министров Украины № 137 от 30.01.2012 об обязательном техническом контроле.

Где на схеме находится многоконтурный защитный клапан и что он делает?

Самый неправильно понимаемый компонент схемы — многоконтурный защитный клапан. Из-за слова «защитный» его принимают за предохранительный клапан; на самом деле его функция — не ограничивать давление, а изолировать контуры друг от друга и управлять очерёдностью наполнения. На схеме он стоит как прямоугольник с одним входом и четырьмя и более выходами — это граница, на которой заканчивается проход питания и начинается проход контуров.

Со схемы читаются обе его задачи. Первая — очерёдность: пока система наполняется с нуля, сначала питаются контуры рабочего тормоза, затем стояночный и вспомогательные. Вторая — изоляция: если в одном выходе падает давление, этот выход закрывается, а остальные держатся на определённом уровне. На схеме это поведение показано тем, что каждый выход идёт своим отдельным плечом и больше нигде не соединяется с другими.

При чтении схемы логика этой таблицы сводится к одному вопросу: «в каком выходе давление низкое?» Ответ за один шаг определяет, находится ли неисправность до защитного клапана или после него. Если давление падает во всех выходах сразу, проблема на стороне питания: компрессор, осушитель, регулятор или вход клапана. Если давление низкое только в одном выходе, проблема в собственном плече этого контура, и по схеме прорабатывается участок после этого плеча.

Контур рабочего тормоза: от тормозного крана до тормозных камер по схеме

Контур рабочего тормоза — самая насыщенная часть схемы, потому что содержит и постоянно нагруженную давлением магистраль питания, и линию, которая находится под давлением только в момент торможения. Разделить их — ключ к чтению этого участка: линия от ресивера к тормозному крану постоянно под давлением; линия, выходящая из тормозного крана, находится под давлением только при нажатой педали. На схеме обе нарисованы одинаковой толщиной, но функция у них разная.

При нажатии педали каждая секция тормозного крана подаёт воздух со своего порта питания на свой выход. Со стороны передней оси этот выход чаще всего идёт прямо к тормозным камерам. Со стороны задней оси между краном и камерами стоит ускорительный клапан. Его наличие говорит о многом: тонкая линия управления от тормозного крана несёт только сигнал, а воздух, наполняющий камеры, приходит коротким путём от заднего ресивера. Цель — сократить время срабатывания, и на схеме это подтверждает пунктирная линия, подходящая к управляющему порту ускорительного клапана.

На плече задней оси часто стоит регулятор тормозных сил, зависящий от нагрузки. У механического типа сразу заметна штрихпунктирная тяга, идущая от оси; у электронных систем эта функция перенесена в модулятор и на пневматической схеме показана просто прямоугольником. Его задача — не допустить избыточного тормозного усилия на заднюю ось у порожнего автомобиля. Если этот узел пропущен при чтении, жалобу «на порожней машине задние колёса блокируются раньше времени» объяснить не получится.

В конце контура стоят тормозные камеры. Однокамерный цилиндр с диафрагмой — это камера рабочего тормоза; цилиндр с двумя секциями, в задней из которых виден символ пружины, — это комбинированная камера с энергоаккумулятором. Различие обязательно, потому что два отдельных входа комбинированной камеры подключены к двум разным контурам и на схеме приходят линиями разного цвета.

Как читать по схеме контур стояночного тормоза и энергоаккумуляторов?

Контур стояночного тормоза — единственный участок схемы, где логика работает наоборот, и поэтому его чаще всего читают неправильно. В контуре рабочего тормоза давление тормозит; в контуре стояночного тормоза, наоборот, давление отпускает тормоз. Мощная пружина внутри энергоаккумулятора механически приводит тормоз в действие, а давление воздуха, сжимая пружину, отпускает его. Как только на схеме виден символ пружины, всю логику этого плеча нужно читать в обратном порядке.

Эта обратная логика — сознательное решение по безопасности: при потере давления в контуре стояночного тормоза тормоз срабатывает самостоятельно, то есть при неисправности система переходит в безопасное состояние. Для отпускания энергоаккумулятора обычно требуется давление порядка 5–6 бар, но точный порог зависит от автомобиля и типа камеры и берётся из OE-руководства по обслуживанию. Главное, что нужно вынести со схемы, — это не цифра, а поведение: пока система не наполнена в достаточной мере, автомобиль нельзя сдвигать с места.

Плечо стояночного тормоза начинается от крана ручного тормоза. Символ рычага на кране и его положения показывают позиции, которые может занять водитель. У ступенчатых кранов ручного тормоза есть ещё и контрольное положение: оно отпускает тормоза прицепа, чтобы проверить, удерживает ли автомобиль только стояночный тормоз тягача, и на схеме нарисовано отдельным прямоугольником. Линия от крана идёт к секции энергоаккумулятора, отвечающей за стояночный тормоз, обычно проходя через ускорительный клапан и двойной обратный клапан.

Этот двойной обратный клапан — самый поучительный узел при чтении контура стояночного тормоза. Его задача — не допустить, чтобы на одну и ту же камеру одновременно действовало усилие и от стояночного, и от рабочего тормоза: если при затянутом стояночном тормозе нажать педаль, усилие пружины сложится с усилием воздуха и превысит расчётный предел камеры и механизма. Символ шарика с двумя входами означает, что этот узел работает по логике «пропустить только большее из двух усилий».

Как на схеме показаны соединительные магистрали и цвета головок прицепа?

На правом краю схемы тягача стоят символы разъёмных соединений из двух полуокружностей. Это соединительные головки прицепа, и здесь схема как бы говорит: «система не заканчивается тут, по ту сторону есть вторая схема». Между тягачом и полуприцепом проходят две воздушные магистрали, и их функции строго различны.

Магистраль питания непрерывно подаёт воздух прицепу и наполняет его собственный ресивер. Магистраль управления, напротив, находится под давлением только в момент торможения и несёт прицепу информацию «насколько тормозить». В европейской практике головка питания кодируется красным цветом, головка управления — жёлтым; в североамериканской практике питание также красное, а управление рабочим тормозом — синее. На схеме эти цвета согласованы с цветами самих линий.

Компонент, управляющий этими двумя линиями со стороны тягача, — клапан управления тормозами прицепа. На схеме он показан как прямоугольник с несколькими входами: по одному управляющему входу от каждого контура рабочего тормоза и один вход от контура стояночного тормоза. Эти три входа означают, что прицеп можно затормозить и педалью, и рукой, и оставшимся контуром рабочего тормоза, если другой откажет.

Здесь скрыта самая важная логика безопасности на схеме: обрыв магистрали питания приводит тормоза прицепа в действие. Если головка разъединилась или лопнул шланг и давление питания упало, стояночный ускорительный клапан на прицепе стравливает воздух из энергоаккумуляторов. Это поведение видно на схеме, потому что управляющий вход ускорительного клапана со стороны прицепа подключён именно к магистрали питания. Тот, кто не знает этот узел, не сможет ответить на вопрос «оторвался шланг питания, почему прицеп заблокировался».

Схемы тягача и прицепа — отдельные документы, и при поиске неисправности используются вместе. Отсюда же и самый быстрый способ разделения на площадке: если после отсоединения прицепа утечка сохраняется, проблема на стороне тягача, если пропадает — на стороне прицепа. Это одно действие сразу вдвое сокращает область схемы, которую нужно просматривать.

АБС и EBS: как электронный слой встраивается в пневматическую схему?

На современных автомобилях одной пневматической схемы недостаточно, потому что путь воздуха частично определяет электроника. Этот слой показан на схеме двумя способами: прямоугольниками модуляторов и отметками перехода на электрическую схему. Модулятор рисуется как обычный клапан с портами питания, выхода и продувки; отличие в том, что управление к нему подходит не пунктирной пилотной линией, а электрическим символом.

В системах АБС пневматическая архитектура в основном сохраняется: модуляторы устанавливаются поверх существующих линий и вмешиваются только в момент блокировки колеса, поэтому схема с АБС очень похожа на схему без неё. В системах EBS архитектура меняется: команда торможения передаётся в первую очередь электрическим сигналом, а пневматическая линия остаётся резервным путём. Отличить одно от другого можно, посмотрев на функцию линий, выходящих из тормозного крана.

Самое важное следствие электронного слоя таково: линия, правильно нарисованная на пневматической схеме, при неисправности в электронике может вести себя не так, как ожидается. Если модулятор перекрывает давление, это не пневматический дефект, а сознательное электронное решение. Поэтому на автомобилях с EBS чтение схемы всегда идёт вместе с чтением кодов неисправностей.

Диагностика по схеме: с какого узла начинать при падении давления?

Именно здесь раскрывается настоящая цель чтения схемы. При жалобе на низкое давление задача — не сразу найти утечку, а сначала сузить область, где эта утечка может находиться. Схема делает это, разбивая систему на узлы: каждый клапан, каждый ресивер и каждая соединительная головка — это узел, и каждый узел — измеримая граница. Приведённый ниже порядок подстраивается под конкретный автомобиль и комплектацию; на каждом шаге действует процедура безопасности из OE-руководства по обслуживанию.

1. Уточните жалобу: на каком манометре, в каком контуре, за какое время и при каком условии происходит падение? Автомобиль стоит на месте, тормозит или затянут стояночный тормоз? Эти ответы сужают область поиска уже на первом шаге.
2. Убедитесь, что имеющаяся схема относится именно к этому автомобилю. Сверьте код шасси и комплектации, сноски по вариантам исполнения в заголовке и номера установленных на автомобиле клапанов; поиск по несовпадающей схеме изначально ошибочен.
3. Прочитайте легенду и карандашом отметьте магистраль питания от начала до конца. Путь от компрессора через осушитель и регулятор до защитного клапана должен стать видимым как единая цепь.
4. Наполните систему и одновременно следите за всеми манометрами. Падают ли все контуры сразу или только один? Это единственное наблюдение определяет, находится ли неисправность до защитного клапана или после него, и сразу отсекает половину схемы.
5. Отметьте на схеме контрольные соединения и найдите пограничный узел: участок между последней точкой, где давление ещё в норме, и первой точкой, где оно уже низкое, — это тот участок, где утечка должна находиться.
6. Отсоедините прицеп и повторите замер. Если утечка сохраняется, поиск переносится на схему прицепа, если пропадает — остаётся на схеме тягача. Этот шаг обычно даёт наибольший выигрыш времени за одно действие.
7. Прислушайтесь и понаблюдайте за продувочными портами клапанов. Постоянно травящий воздух выход указывает, в каком клапане находится утечка; на схеме поиск заканчивается на том клапане, которому принадлежит этот выход.
8. Отдельно проверьте контур стояночного тормоза. Ступенчато поработайте краном ручного тормоза и понаблюдайте за поведением линии энергоаккумулятора; утечка в плече стояночного тормоза может исказить замеры контура рабочего тормоза и создать ложное общее падение давления.
9. Перед разборкой найденного узла проверьте это по схеме: действительно ли этот узел питает контур, в котором проявляется жалоба? Разборка без подтверждения совпадения контура чаще всего создаёт вторую неисправность.
10. После ремонта повторите тот же замер в тех же контрольных точках и внесите результат в дело автомобиля с названием узла по схеме. При следующей неисправности эта запись избавляет от необходимости заново проходить весь поиск.

Сила метода в том, что ни на одном шаге не остаётся места для догадок: каждый шаг превращает узел, прочитанный на схеме, в измеримую границу, и каждое измерение сужает область поиска. В сочетании с руководством по диагностике неисправностей пневматической тормозной системы, которое разбирает причины и решения по симптомам, чтение схемы быстро связывает список симптомов с конкретным физическим узлом.

Почему схемы у разных производителей отличаются и почему приоритет всегда у OE-схемы?

Схемы пневматических тормозных систем из общих учебных источников полезны для обучения, но на площадке их одних недостаточно. Причина в том, что одна и та же базовая архитектура у каждого производителя реализована по-своему, и эти различия напрямую приводят к ошибкам диагностики.

Первое различие — традиция черчения: один производитель рисует магистраль питания сверху, другой снизу; один различает контуры цветом, другой номерами; один выносит ускорительный клапан отдельным символом, другой встраивает его в группу тормозных камер. Второе различие — выбор компонентов: одну и ту же функцию в одном автомобиле выполняет отдельный клапан, в другом — интегрированный модуль. Третье и самое опасное различие — варианты комплектации: у одной и той же модели автомобиля разные схемы в зависимости от надстройки, компоновки осей, типа подвески и рынка сбыта.

Поэтому при выборе схемы действует только один критерий: схема должна соответствовать коду шасси и комплектации конкретного автомобиля. Совпадения марки и модели недостаточно; поиск без подтверждённого совпадения — это движение верным методом по неверной карте. Общие схемы нужны, чтобы изучить систему, OE-схема — чтобы выполнять работу. Актуальность — отдельный вопрос: производители публикуют изменения компонентов через сервисные бюллетени. Если номер клапана на автомобиле не совпадает с номером на схеме, прав автомобиль, а не распечатка.

Частые ошибки толкования схемы в полевых условиях

Большинство ошибок чтения схем возникает не от нехватки знаний, а от неосознанных допущений. Ниже перечислены те, что чаще всего повторяются в мастерской, и каждая из них приводит к измеримой потере времени.

• Принимать схему за карту расположения: положение и направление на чертеже не показывают физическое размещение на автомобиле; чтобы найти клапан, нужно переходить к чертежу расположения узлов.
• Считать прямоугольник клапана физической камерой: стоящие рядом прямоугольники — это не отсеки, а позиции переключения; три прямоугольника означают три позиции.
• Упускать, какое состояние показывает чертёж: большинство схем рисуют систему без давления и с затянутым стояночным тормозом; без учёта этого позиции толкуются неверно.
• Принимать пунктирную линию за основную магистраль: линии управления — это маломощные информационные каналы; ожидать от них большого расхода воздуха означает объявить исправную систему неисправной.
• Читать контур стояночного тормоза по прямой логике: в магистрали энергоаккумулятора давление отпускает тормоз; без учёта этой обратной логики весь контур стояночного тормоза толкуется неверно.
• Путать магистрали прицепа: питание постоянное, управление под давлением только в момент торможения; их смешение приводит к обратному прочтению поведения прицепа.
• Использовать схему другого производителя: различия в символах и цветовых традициях заставляют неверно применить даже правильно прочитанную схему к другому автомобилю.
• Игнорировать электронный слой: на автомобиле с EBS и АБС правильная с виду пневматическая линия может вести себя иначе из-за электронного решения.

Общий знаменатель этих ошибок — спешка. Прочитать легенду, просмотреть сноски и разметить схему по слоям в сумме занимает несколько минут; если это пропустить, потерянное время измеряется часами. Чтение схемы — не талант, а дисциплина с чётким порядком действий.

И последнее, что нужно знать о схеме, — это её предел. Схема объясняет, как система устроена и как должна себя вести, а не то, что деталь делает на самом деле. Изношенная прокладка, забитый глушитель или уставшая пружина на схеме не видны. Поэтому чтение схемы всегда идёт вместе с измерением: чертёж сужает область поиска, измерение принимает решение. В любом случае актуальная OE-схема контура для конкретного шасси и комплектации автомобиля и руководство по обслуживанию остаются главным источником истины.
