Schema dell'Impianto Frenante ad Aria: Come si Legge

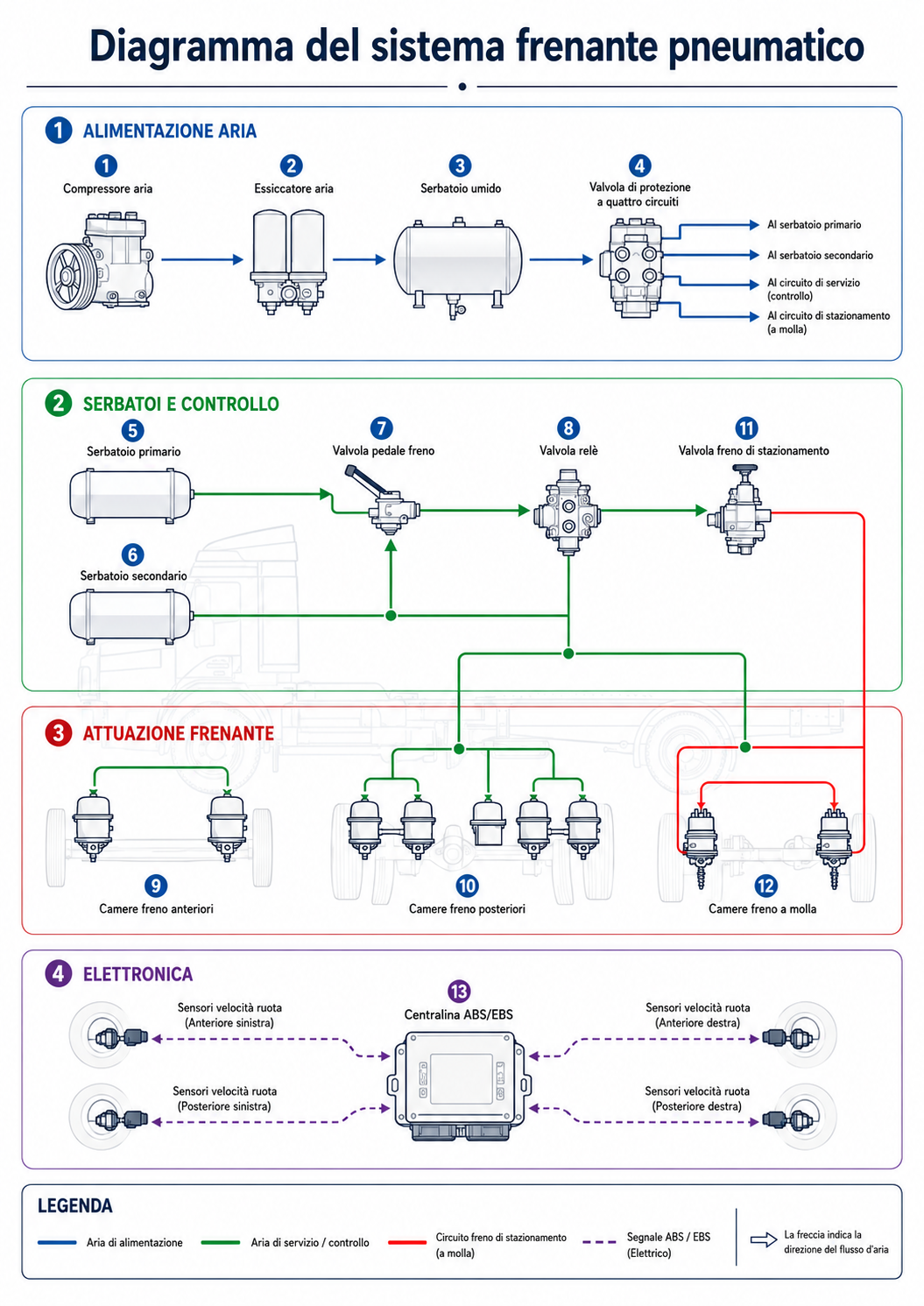

Appesa alla parete dell'officina c'è una stampa A3 piena di riquadri, linee tratteggiate, piccoli triangoli e numeri a due cifre. L'autista si lamenta così: «la pressione scende, il manometro è giù la mattina anche se il camion è rimasto fermo tutta la notte». La differenza tra chi sa leggere quella stampa e chi no si vede nei primi cinque minuti: chi non sa leggerla cerca a occhio i pezzi che riconosce e comincia a smontare; chi la sa leggere parte dalla legenda, separa i circuiti e va dritto a un punto di prova. Questa guida non spiega come funziona fisicamente un circuito frenante ad aria, ma come si legge il disegno che lo descrive: simboli, codici di linee e porte, architettura dei circuiti e restrizione del guasto dallo schema.

Cosa racconta lo schema del circuito? La differenza tra schema e disegno di instradamento

Il primo errore sul campo è dare per scontato il tipo sbagliato di disegno. Lo schema del circuito pneumatico non mostra dove si trova fisicamente un componente, ma a cosa è collegato dal punto di vista funzionale. Se il compressore è disegnato a sinistra dei serbatoi, non significa che sul veicolo sia montato a sinistra. Lo schema non è una cartina stradale: è una tabella logica, e distanze e angoli sul foglio sono scelti solo per la leggibilità.

Per lo stesso impianto esistono quattro disegni complementari. Lo schema del circuito pneumatico mostra il percorso dell'aria e la logica delle valvole. Il disegno di instradamento mostra il percorso fisico dei tubi, fissaggi e diametri. Il disegno di ubicazione indica dove è fissata ciascuna valvola. Lo schema elettrico porta il cablaggio di modulatori, sensori e spie. Usarne uno al posto di un altro fa solo perdere tempo sul veicolo.

Lo schema pneumatico porta con sé un'ipotesi silenziosa: il disegno mostra l'impianto in un'unica condizione precisa. La maggior parte degli schemi OE disegna l'impianto scarico, motore spento e freno di stazionamento inserito; le frecce dentro i riquadri delle valvole si riferiscono a quella condizione. Gran parte delle obiezioni del tipo «sullo schema questa via risulta aperta ma sul veicolo è chiusa» nasce proprio dal non aver letto questa ipotesi.

Il funzionamento fisico dell'impianto, la catena che va dal compressore alla camera freno e la logica di manutenzione che ne consegue, sono trattati nella guida al funzionamento dei sistemi frenanti ad aria; questo articolo tratta la controparte di quella catena sulla carta.

Il linguaggio dei simboli dello schema: come si disegnano valvola, serbatoio, essiccatore e camera freno?

Gli schemi pneumatici usano un linguaggio di segni. I simboli rappresentano la funzione del componente, non il suo aspetto; per questo il simbolo dell'essiccatore non somiglia affatto a un essiccatore vero, ma racconta cosa fa con una sola occhiata.

Il linguaggio segue quattro regole. Primo, gli elementi che generano e accumulano energia sono volumi chiusi: il compressore è un cerchio con triangolo esterno, il serbatoio un corpo chiuso allungato. Secondo, le valvole sono riquadri quadrati: ogni riquadro affiancato è una posizione di commutazione; le frecce indicano il flusso, i segni a T la porta chiusa. Terzo, il comando si scrive sul bordo del riquadro: molla, pedale, leva, bobina o linea pilota tratteggiata. Quarto, il tipo di linea indica la funzione: continua per il lavoro, tratteggiata per il comando, a tratto e punto per un involucro o collegamento meccanico.

Queste corrispondenze sono la pratica più diffusa, ma l'unica fonte davvero valida resta la legenda propria del disegno che si ha in mano. Alcuni costruttori uniscono essiccatore e regolatore in un unico riquadro, altri inglobano la valvola relè nel gruppo delle camere freno. Quando un simbolo non si riconosce, tornare alla legenda invece di tirare a indovinare è la disciplina di base della lettura di uno schema.

Cosa dicono i colori delle linee, i tipi di tratto e i numeri delle porte?

Lo strato dello schema che porta più informazione sono le linee. Il colore di una linea dice a quale circuito appartiene, il tipo di tratto dice che lavoro svolge, il numero alla sua estremità dice a quale porta è collegata. Lette insieme, anche una linea che sembra impossibile da seguire a occhio si classifica in pochi secondi.

La codifica dei colori cambia da costruttore a costruttore e non è vincolata a un unico standard internazionale obbligatorio. Negli schemi europei ricorre comunque una famiglia comune: alimentazione in colore neutro, i due circuiti di servizio in colori distinti, stazionamento in un colore proprio, semirimorchio coerente con i colori delle teste di accoppiamento. In bianco e nero il colore si perde; la distinzione passa allora per lo spessore del tratto o l'etichetta scritta lungo la linea.

I codici numerici sono più affidabili del colore: si leggono anche in bianco e nero e sono impressi sul corpo del componente. L'approccio diffuso è numerare le porte per funzione: alimentazione con una cifra, uscite con un'altra, scarico con una cifra propria, comando con un'altra ancora. Se più porte condividono la funzione si aggiunge una seconda cifra; su una valvola con due uscite, entrambe condividono la cifra principale e si differenziano per quella secondaria.

Il dettaglio della numerazione può variare da costruttore a costruttore e da famiglia di valvole a famiglia di valvole. Un numero di porta letto sullo schema va sempre confrontato con il numero riportato sul corpo della valvola. Se i due non coincidono, o sul veicolo è montata una variante diversa oppure si ha in mano lo schema del codice di allestimento sbagliato; in entrambi i casi va chiarito prima di iniziare a smontare.

Come si legge lo schema dell'impianto frenante ad aria? Il metodo di lettura a livelli

Uno schema dell'impianto frenante ad aria non si legge dall'inizio alla fine, da sinistra a destra. Il lettore esperto tratta il disegno non come un'unica immagine, ma come una serie di livelli sovrapposti, seguendo un solo livello per volta. Questo metodo trasforma una stampa A3 dall'aspetto complicato in porzioni gestibili.

L'ordine consigliato è questo. Primo, la legenda: colori, tratti, abbreviazioni e note. Secondo, l'alimentazione: si segue come un'unica linea dal compressore all'essiccatore, alla valvola di protezione, ai serbatoi. Terzo, la separazione dei circuiti: si conta quanti ne escono dalla valvola di protezione e si segue ciascuno fino a serbatoio, valvola e camera. Quarto, le linee di comando: solo le tratteggiate. Quinto, i confini: accoppiamenti del semirimorchio, raccordi di prova, passaggio allo schema elettrico.

Il circuito di alimentazione: seguire lo schema dal compressore ai serbatoi

Ogni schema del circuito frenante ad aria parte dallo stesso punto: il compressore. La linea che esce dal compressore va prima alla sezione che regola la pressione e trattiene l'umidità. Questa sezione è composta da due o tre simboli: l'essiccatore d'aria, il regolatore di pressione integrato oppure disegnato a parte, e, nella maggior parte degli schemi, un piccolo serbatoio di rigenerazione accanto.

Il dettaglio più istruttivo del regolatore è la linea tratteggiata che torna verso il compressore: questa linea pilota lo porta in folle al limite superiore di pressione e lo fa ripartire al limite inferiore. Senza individuarla non si risponde alla domanda «perché il compressore non pompa in modo continuo». La stessa linea attiva anche il ciclo di rigenerazione dell'essiccatore; per questo la sua porta di scarico e il simbolo del silenziatore stanno accanto alla linea del regolatore.

Sui veicoli pesanti la pressione di esercizio è indicativamente tra 8 e 12,5 bar, con uno scarto di alcuni bar tra apertura e chiusura del regolatore. I valori cambiano secondo veicolo, emissioni e allestimento; per il dato esatto fa fede il manuale OE. Il compito dello schema non è dare numeri: mostra quale nodo comanda quale nodo.

Dopo l'essiccatore la linea entra nella valvola di protezione multicircuito. Questo è il punto di diramazione più critico dello schema, ed è dove termina il passaggio di alimentazione. In ingresso c'è una sola linea, in uscita escono tante linee quanti sono i circuiti. Arrivati qui va annotato: «da qui in avanti non è più un sistema unico, ma circuiti isolati l'uno dall'altro».

Perché esiste la separazione in due circuiti, e come si vede sullo schema?

Il principio fondamentale è che un singolo guasto non deve mai lasciare il veicolo senza freni. Sulla carta questo significa che il circuito di servizio si divide in almeno due rami indipendenti. Il modo più semplice per vederlo è come è disegnata la valvola del freno a pedale: due riquadri sovrapposti, ognuno con propria alimentazione, uscita e scarico; il pedale comanda entrambi, ma le due arie non si mescolano mai.

La separazione avviene di norma per assale: un circuito alimenta le camere anteriori, l'altro le posteriori. In alcune applicazioni si trova una separazione incrociata. Quale architettura sia in uso si legge dallo schema: basta osservare in quale gruppo finisce la linea che esce dalla valvola pedale - il modo più rapido per capire quale circuito non funziona quando il reclamo è «il freno frena ma è debole».

L'indipendenza si mantiene anche lato serbatoi. Ogni circuito di servizio ha il proprio serbatoio, e i serbatoi sono collegati tra loro solo attraverso la valvola di protezione, in modo controllato. Se un circuito si buca, l'aria dell'altro non vi confluisce. Sullo schema questo si vede dal fatto che le uscite della valvola di protezione portano numeri distinti e che le linee dei circuiti non si ricongiungono mai.

Per i compiti, i tipi e i sintomi di guasto delle valvole presenti in questi circuiti, la guida alle valvole pneumatiche dei freni per camion è un riferimento dettagliato; sapere quale meccanismo si trova dietro un riquadro rende la lettura del disegno molto più semplice.

Normative e approfondimenti

La disposizione che uno schema codifica non è arbitraria: segue le regole di equipaggiamento dei veicoli con freni ad aria. Negli Stati Uniti lo standard federale dei freni ad aria FMVSS 121 (49 CFR 571.121) definisce i serbatoi, la protezione e i tempi che un impianto conforme deve avere, motivo per cui gli stessi circuiti di base compaiono su quasi tutti i disegni dei costruttori. Per una spiegazione componente per componente dello stesso impianto al di fuori dello schema, consultare il riferimento illustrato su airbrakecompressor.com. Verificare sempre i numeri di porta e le suddivisioni di circuito sul disegno aggiornato dello specifico costruttore del veicolo, poiché le disposizioni variano.

In Italia la materia è regolata dalla normativa nazionale: l'art. 79 del Codice della Strada impone che i veicoli in circolazione mantengano l'efficienza dei dispositivi di frenatura, mentre le prescrizioni di dettaglio si trovano nel D.P.R. 495/1992, regolamento di esecuzione del codice; i provvedimenti attuativi sono raccolti nell'archivio normativo del Ministero delle Infrastrutture e dei Trasporti.

Dove si trova la valvola di protezione a quattro circuiti sullo schema?

Il componente più frainteso dello schema è la valvola di protezione multicircuito. Nel nome compare «protezione», e la si scambia spesso per una valvola limitatrice di pressione; in realtà il compito non è limitare la pressione, ma isolare i circuiti e gestire la priorità di riempimento. Sullo schema è un riquadro con un ingresso e quattro o più uscite: il confine dove finisce l'alimentazione e comincia il passaggio dei circuiti.

Entrambi i compiti si leggono dallo schema. Il primo è la priorità: mentre l'impianto si riempie da vuoto, i circuiti di servizio vengono alimentati per primi, stazionamento e ausiliari dopo. Il secondo è l'isolamento: se un'uscita perde pressione si chiude, le altre restano su un livello definito. Sullo schema si vede dal fatto che ogni uscita procede lungo un ramo che non si ricongiunge mai.

La logica di questa tabella si riduce a una domanda: «quale uscita ha pressione bassa?» La risposta stabilisce in un passaggio se il guasto è a monte o a valle della valvola di protezione. Se tutte le uscite sono basse insieme, il problema è lato alimentazione: compressore, essiccatore, regolatore o ingresso valvola. Se è bassa una sola, il problema è nel ramo di quel circuito, e da lì si scandaglia lo schema.

Circuito del freno di servizio: dalla valvola pedale alle camere freno

Il circuito del freno di servizio è la sezione più densa dello schema: contiene sia la linea di alimentazione sempre in pressione, sia la linea di lavoro che si pressurizza solo in frenata. Distinguerle è la chiave: la linea dal serbatoio alla valvola pedale è sempre in pressione; quella che esce dalla valvola pedale si pressurizza solo quando si preme il pedale. Sullo schema sono disegnate con lo stesso spessore, ma la funzione è diversa.

Quando si preme il pedale, ogni piano della valvola pedale porta l'aria dalla propria alimentazione alla propria uscita. Sul lato anteriore l'uscita va spesso direttamente alle camere; sul lato posteriore si inserisce una valvola relè. La sua presenza dice molto: la sottile linea di comando trasporta solo informazione, mentre l'aria arriva per la via più breve da un serbatoio posteriore - visibile sullo schema dalla tratteggiata alla porta di comando della relè.

Sul ramo posteriore si trova spesso un regolatore della forza frenante (correttore di frenata). Nella versione meccanica si riconosce il braccio a tratto e punto dall'assale; nei sistemi elettronici la funzione si sposta nel modulatore. Il compito è impedire che, a veicolo scarico, arrivi all'assale posteriore una forza eccessiva. Ignorandolo, il reclamo «a vuoto le ruote posteriori si bloccano presto» resta inspiegabile.

Il circuito termina alle camere freno. Un cilindro a diaframma con un solo ingresso è la camera del freno di servizio; un cilindro a due sezioni, con simbolo della molla nella sezione posteriore, è una camera combinata. Distinguerle è essenziale, perché i due ingressi separati di una camera combinata sono collegati a due circuiti diversi e sullo schema arrivano con linee di colore diverso.

Come si segue sullo schema il circuito di stazionamento e delle camere a molla?

Il circuito di stazionamento è l'unica sezione dove la logica funziona al contrario, ed è per questo la più letta male. Nel circuito di servizio la pressione aziona il freno; in quello di stazionamento la pressione rilascia il freno. La molla dentro la camera aziona il freno meccanicamente, mentre l'aria lo rilascia comprimendo quella molla. Al comparire del simbolo della molla, tutta la logica di quel ramo va letta al contrario.

Questa logica invertita è una scelta di sicurezza intenzionale: se il circuito di stazionamento perde pressione, il freno si aziona da solo, cioè il sistema va in sicurezza in caso di guasto. Per rilasciare una camera a molla serve in genere una pressione di 5-6 bar, ma la soglia esatta va presa dal manuale OE. L'informazione da ricavare non è il numero, ma il comportamento: il veicolo non si muove finché l'impianto non si è riempito.

Il ramo di stazionamento parte dalla valvola del freno a mano: leva e tacche indicano le posizioni disponibili. Le valvole a gradini hanno spesso una posizione di prova, disegnata a parte, che rilascia i freni del semirimorchio lasciando inserito solo il freno del trattore, per verificare che tenga da solo. La linea in uscita va alle camere a molla, passando di norma per una valvola relè e una valvola selettrice a doppia sfera.

Questa valvola selettrice è il nodo più istruttivo del circuito di stazionamento. Il suo compito è impedire che sulla stessa camera si sommino la forza di stazionamento e quella di servizio: se si preme il pedale a freno di stazionamento inserito, molla e aria si sommerebbero oltre il limite di progetto. Ovunque compaia il simbolo della sfera a due ingressi, quel nodo lavora con la logica «lascia passare solo la maggiore delle due forze».

Come sono rappresentate sullo schema le linee di collegamento e i colori degli accoppiamenti del semirimorchio?

Sul bordo destro dello schema del trattore si trovano i simboli degli accoppiamenti staccabili, due semicerchi: sono le teste di accoppiamento del semirimorchio, il punto in cui lo schema dice «l'impianto non finisce qui, dall'altra parte c'è un secondo schema». Tra trattore e semirimorchio corrono due linee d'aria, con funzioni completamente diverse.

La linea di alimentazione invia aria continua e riempie il serbatoio del semirimorchio. La linea di comando si pressurizza solo in frenata e trasporta l'informazione «quanto frenare». Nella prassi europea la testa di alimentazione è rossa e quella di comando gialla; in quella nordamericana l'alimentazione è rossa e il comando di servizio è blu. Sullo schema questi colori sono coerenti con quelli usati nel resto del disegno.

Sul lato trattore, il componente che gestisce queste due linee è la valvola di comando del semirimorchio: un riquadro con un ingresso di comando da ciascuno dei due circuiti di servizio, più uno dal circuito di stazionamento. Questi tre ingressi spiegano che il semirimorchio può essere frenato dalla valvola pedale, dal freno a mano, o da qualunque circuito di servizio ancora funzionante se l'altro è ceduto.

La logica di sicurezza più importante è qui: interrompere la linea di alimentazione aziona i freni del semirimorchio. Se un accoppiamento si stacca o un tubo si rompe, la valvola relè di stazionamento sul semirimorchio scarica le camere a molla - visibile sullo schema perché l'ingresso di comando di quella valvola è collegato alla linea di alimentazione. Chi non conosce questo nodo non risponde a «si è rotto il tubo, perché il semirimorchio si è bloccato?».

Gli schemi del trattore e del semirimorchio sono documenti separati e nella ricerca guasti si usano insieme. Da qui nasce anche il modo più rapido di restringere il campo sul veicolo: se, staccando il semirimorchio, la perdita rimane, il problema è lato semirimorchio; se sparisce, è lato trattore. Questa singola mossa dimezza l'area di schema da scandagliare.

ABS ed EBS: come entra il livello elettronico nello schema pneumatico?

Sui veicoli moderni lo schema pneumatico da solo non basta più, perché il percorso dell'aria è in parte deciso dall'elettronica. Questo livello compare in due forme: i riquadri dei modulatori e i segni di passaggio allo schema elettrico. Il modulatore è disegnato come una valvola normale, con alimentazione, mandata e scarico; la differenza è che il comando arriva via simbolo elettrico invece che con linea pilota tratteggiata.

Nell'applicazione ABS l'architettura pneumatica resta in gran parte quella originaria: i modulatori si inseriscono sulle linee esistenti e intervengono solo al bloccaggio ruota, per cui uno schema ABS somiglia molto al suo equivalente senza ABS. Nell'EBS l'architettura cambia: il comando viaggia in via principale come segnale elettrico, la linea pneumatica resta come riserva. Per distinguerle basta osservare cosa fanno le linee che escono dalla valvola pedale.

La conseguenza più importante del livello elettronico è questa: una linea che sullo schema pneumatico appare corretta può non comportarsi come previsto se c'è un guasto sul lato elettronico. Un modulatore che interrompe la pressione non è necessariamente un difetto pneumatico, può essere una decisione elettronica intenzionale. Per questo, sui veicoli con EBS, la lettura dello schema va sempre condotta insieme alla lettura dei codici guasto.

Ricerca guasti a partire dallo schema: da quale nodo si parte in caso di pressione bassa?

È qui che emerge lo scopo vero della lettura dello schema. Nel reclamo di pressione bassa l'obiettivo non è trovare subito la perdita, ma prima restringere la zona in cui può trovarsi. Lo schema fa questo dividendo l'impianto in nodi: ogni valvola, serbatoio e accoppiamento è un nodo misurabile. La sequenza va adattata al veicolo; a ogni fase si applica la procedura di sicurezza del manuale OE.

1. Definire con precisione il reclamo: su quale manometro, su quale circuito, in quanto tempo e in quale condizione avviene il calo? A veicolo fermo, in frenata o con il freno di stazionamento inserito? Queste risposte restringono l'area di ricerca già al primo passo.
2. Verificare che lo schema in mano corrisponda davvero al veicolo. Confrontare codice telaio e allestimento, le note sulle varianti in testata e i numeri delle valvole effettivamente montate; una ricerca condotta con lo schema sbagliato parte già storta.
3. Leggere la legenda e segnare con la penna la linea di alimentazione da un capo all'altro. Il percorso tra compressore, essiccatore, regolatore e valvola di protezione deve diventare visibile come un'unica catena.
4. Riempire l'impianto e osservare tutti i manometri insieme. Calano tutti i circuiti insieme, o solo uno? Questa singola osservazione stabilisce se il guasto è a monte o a valle della valvola di protezione ed elimina metà dello schema.
5. Segnare i raccordi di prova sullo schema e cercare il nodo di confine: il tratto compreso tra l'ultimo punto dove la pressione è ancora corretta e il primo punto dove è bassa è il tratto in cui deve trovarsi la perdita.
6. Staccare il semirimorchio e ripetere la misura. Se la perdita resta, la ricerca si sposta sullo schema del semirimorchio; se sparisce, resta sullo schema del trattore. Questo passo è di solito la singola mossa più redditizia.
7. Ascoltare e osservare le porte di scarico delle valvole. Una porta di scarico che soffia aria in modo continuo indica in quale valvola si trova la perdita; la ricerca finisce alla valvola a cui appartiene quello scarico sullo schema.
8. Testare a parte il circuito di stazionamento. Azionare a gradini la valvola del freno a mano e osservare il comportamento sulla linea della camera a molla; una perdita nel ramo di stazionamento può falsare il calo totale al punto da confondere le misure del circuito di servizio.
9. Prima di smontare il nodo individuato, confermarlo sullo schema: quel nodo alimenta davvero il circuito in cui si manifesta il reclamo? Uno smontaggio senza aver confermato la corrispondenza del circuito crea spesso un secondo guasto.
10. Dopo la riparazione, ripetere la stessa misura negli stessi punti di prova e registrare i risultati sulla scheda del veicolo con il nome del nodo riportato sullo schema. Questa registrazione rende inutile ripartire da zero alla ricerca successiva.

La forza del metodo è che nessun passaggio lascia spazio a supposizioni: ogni passo trasforma un nodo letto sullo schema in un confine misurabile, e ogni misura riduce l'area di ricerca. Usato insieme alla guida alla diagnosi dei guasti dell'impianto frenante ad aria, l'inseguimento sullo schema collega rapidamente i sintomi a un nodo fisico.

Perché gli schemi dei diversi costruttori sono diversi, e perché fa fede lo schema OE?

Gli schemi frenanti ad aria reperibili nel materiale didattico generico sono utili per imparare, ma sul campo non si possono usare da soli. Il motivo è che la stessa architettura di base viene realizzata in modo diverso da ogni costruttore, e queste differenze portano direttamente a diagnosi errate.

La prima differenza è la convenzione di disegno: chi disegna l'alimentazione in alto, chi in basso; chi separa i circuiti per colore, chi per numero. La seconda è la scelta dei componenti: la stessa funzione è una valvola separata su un veicolo, un modulo integrato su un altro. La terza, la più pericolosa, sono le varianti di allestimento: lo stesso modello ha schemi diversi secondo carrozzeria, configurazione degli assali, sospensione e mercato.

Per questo esiste un solo criterio valido: lo schema deve corrispondere al codice di telaio e allestimento del veicolo. Marca e modello uguali non bastano; senza quella corrispondenza si segue il metodo giusto sulla mappa sbagliata. Gli schemi generici servono per imparare, lo schema OE per fare il lavoro. Se il numero della valvola sul veicolo non corrisponde a quello sullo schema, ha ragione il veicolo, non il foglio stampato.

Errori di lettura più frequenti sul campo

La maggior parte degli errori di lettura non nasce da mancanza di conoscenza, ma da ipotesi date per scontate senza rendersene conto. Quelli che seguono sono i più ripetuti in officina, e ciascuno costa un tempo misurabile.

• Scambiare lo schema per una mappa di ubicazione: la posizione e la direzione nel disegno non mostrano l'ubicazione fisica; per trovare una valvola serve il disegno di ubicazione dei componenti.
• Scambiare il riquadro della valvola per un vano fisico: i riquadri affiancati non sono camere separate, sono posizioni di commutazione; tre riquadri significano tre posizioni.
• Ignorare quale condizione rappresenta il disegno: la maggior parte degli schemi rappresenta l'impianto scarico e con il freno di stazionamento inserito; senza saperlo, le posizioni vengono interpretate male.
• Scambiare la linea tratteggiata per la linea principale: le linee di comando sono percorsi di informazione a bassa portata; aspettarsi da esse una portata elevata fa dichiarare guasto un impianto sano.
• Leggere il circuito di stazionamento con la logica diretta: sulla linea della camera a molla la pressione rilascia il freno; ignorando questa logica invertita, tutto il circuito di stazionamento viene letto al contrario.
• Confondere le linee del semirimorchio: l'alimentazione è continua, il comando si pressurizza solo in frenata; confonderle fa leggere al contrario il comportamento del semirimorchio.
• Usare lo schema di un altro costruttore: la differenza nelle convenzioni di simboli e colori fa applicare male, al veicolo sbagliato, anche uno schema letto correttamente.
• Ignorare il livello elettronico: su un veicolo con EBS e ABS, una linea che sembra corretta dal punto di vista pneumatico può comportarsi diversamente per una decisione elettronica.

Il denominatore comune di questi errori è la fretta. Leggere la legenda, scandagliare le note e segnare lo schema livello per livello richiede in tutto pochi minuti; saltarlo fa perdere ore. Leggere uno schema non è un talento, è una disciplina con un ordine preciso.

Infine va tenuto presente il limite dello schema: racconta come è costruito l'impianto e come dovrebbe comportarsi, non cosa sta facendo davvero il componente in questo momento. Una guarnizione usurata, un silenziatore intasato o una molla affaticata non compaiono sullo schema. Per questo la lettura procede sempre insieme alla misura: il disegno restringe l'area, la misura decide. In ogni caso fa fede lo schema del circuito OE aggiornato relativo al codice telaio e allestimento del veicolo.
