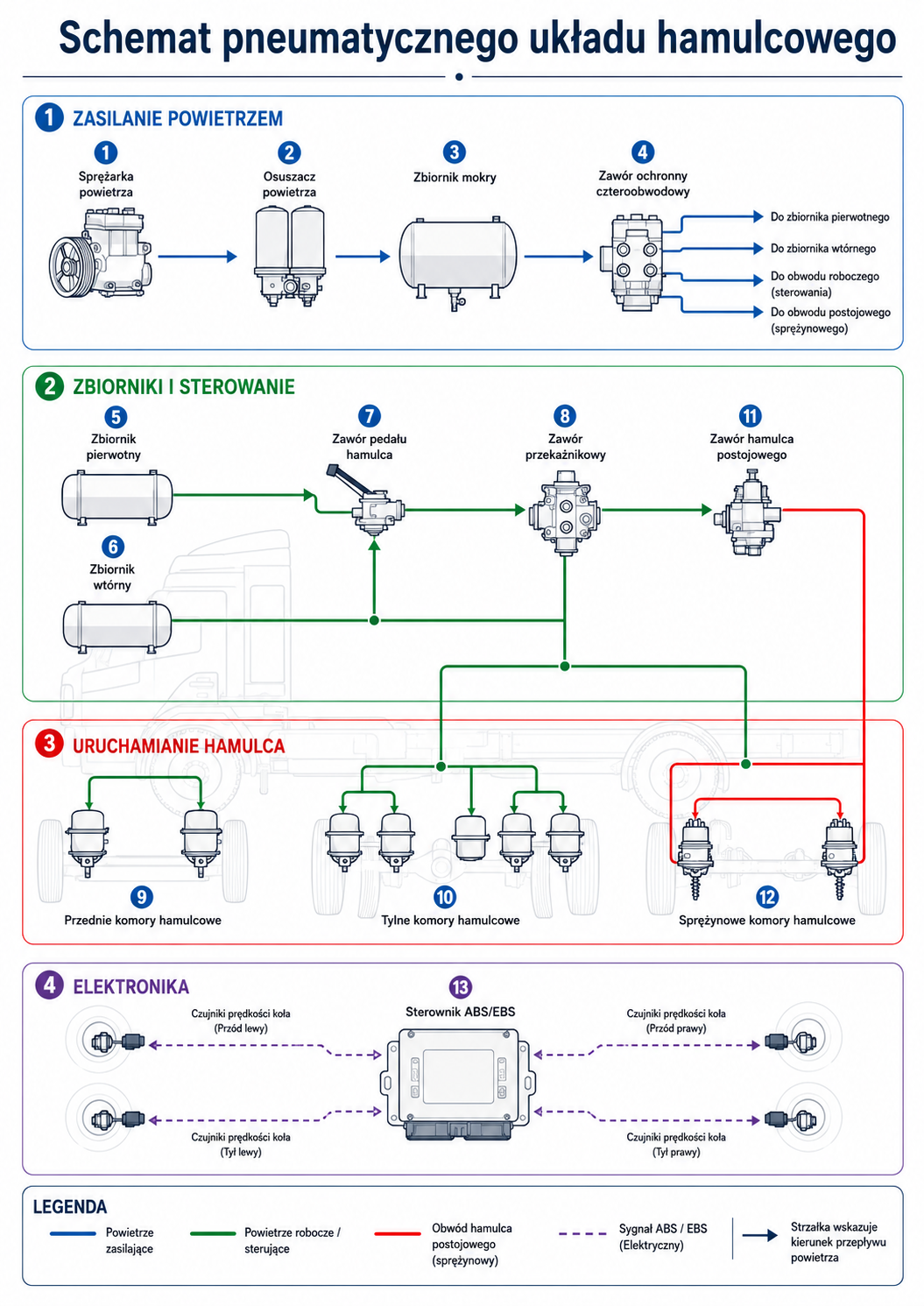

Schemat pneumatycznego układu hamulcowego – jak czytać?

Na ścianie warsztatu wisi wydruk A3 pełen dziesiątek prostokątów, przerywanych linii, małych trójkątów i dwucyfrowych numerów. Kierowca mówi: „ciśnienie spada, jak samochód stoi całą noc, to rano manometr jest na zerze”. Różnica między mechanikiem, który umie czytać taki schemat, a tym, który nie umie, widać już w pierwszych pięciu minutach przed wydrukiem. Ten, który nie umie, szuka na rysunku znanych sobie elementów pojedynczo, a gdy nie potrafi podążyć za przewodem, zaczyna demontaż na chybił trafił. Ten, który umie, najpierw czyta legendę, rozdziela obwody między sobą, logicznie zawęża, za którym węzłem musi się kryć nieszczelność, i idzie od razu do jednego punktu pomiarowego. Ten poradnik nie tłumaczy, jak działa pneumatyczna instalacja hamulcowa, lecz jak czytać rysunek, który to działanie opisuje: język symboli, kody przewodów i portów, architekturę obwodów oraz zawężanie usterki na podstawie schematu.

Co pokazuje schemat instalacji? Różnica między schematem a rysunkiem trasy przewodów

Pierwszy błąd popełniany w warsztacie to mylne założenie co do rodzaju rysunku, który się trzyma w ręku. Schemat pneumatyczny nie pokazuje rzeczywistego położenia elementów na pojeździe, lecz to, jaką funkcją są ze sobą połączone. Jeśli na schemacie sprężarka narysowana jest po lewej stronie zbiorników, nie oznacza to, że w pojeździe podłączona jest z lewej strony. Schemat nie jest mapą drogową, tylko tabelą logiczną – odległości i kąty na rysunku dobrano wyłącznie dla czytelności.

Dla tego samego systemu istnieją cztery uzupełniające się rysunki. Schemat pneumatyczny pokazuje drogę powietrza, logikę przełączania zaworów i rozdział obwodów. Rysunek trasy przewodów pokazuje fizyczny przebieg przewodów na ramie, punkty mocowania i średnice rur. Rysunek rozmieszczenia podzespołów zaznacza, który zawór jest zamontowany w którym miejscu ramy, a schemat elektryczny obejmuje okablowanie modulatorów, czujników i lampek kontrolnych. Szukając nieszczelności, potrzebny jest schemat pneumatyczny, do zaworu – rysunek rozmieszczenia, do przewodu elektrycznego – schemat elektryczny; zamiana jednego drugim tylko wydłuża pracę.

Schemat pneumatyczny ma jedno milczące założenie: rysunek pokazuje instalację w jednym, konkretnym stanie. Większość schematów OE przedstawia układ bez ciśnienia, przy zgaszonym silniku i zaciągniętym hamulcu postojowym; strzałki wewnątrz symboli zaworów odnoszą się właśnie do tego stanu. Zastrzeżenia typu „na schemacie tu jest otwarte, a w pojeździe zamknięte” biorą się z pominięcia tego założenia.

To, jak fizycznie działa cały układ – łańcuch od sprężarki po siłownik hamulcowy oraz logikę konserwacji – znajdziesz w poradniku o zasadzie działania pneumatycznych układów hamulcowych; ten artykuł zajmuje się tym, jak ten sam łańcuch wygląda na papierze.

Język symboli na schemacie: jak rysuje się zawory, zbiorniki, osuszacz i siłowniki?

Schematy pneumatyczne posługują się językiem znaków. Semboli nie przedstawiają wyglądu podzespołu, lecz jego funkcję; dlatego symbol osuszacza wcale nie przypomina prawdziwego osuszacza, ale od razu mówi, co ten element robi.

Język symboli rządzi się czterema zasadami. Po pierwsze, elementy wytwarzające i magazynujące energię rysuje się jako zamkniętą objętość: sprężarka to koło ze skierowanym na zewnątrz trójkątem, zbiornik – podłużna, zamknięta obudowa. Po drugie, zawory przedstawia się jako kwadratowe pola, a każde pole obok siebie to jedna pozycja przełączenia zaworu; strzałki pokazują, z którego portu do którego płynie powietrze, a symbole przypominające literę T oznaczają port zamknięty. Po trzecie, sposób sterowania zaworem opisuje się na krawędzi pola: sprężyna, pedał, dźwignia, cewka elektryczna albo przewód pilotowy linią przerywaną. Po czwarte, rodzaj linii określa funkcję przewodu: linia ciągła to przewód roboczy, przerywana to sterujący, a kreska-kropka oznacza połączenie mechaniczne lub obrys obudowy.

Powyższe odpowiedniki to powszechna praktyka, ale jedynym wiążącym źródłem jest legenda konkretnego rysunku. Niektórzy producenci łączą osuszacz z regulatorem w jednym polu, inni chowają zawór przekaźnikowy w grupie siłowników. Gdy symbol jest nieznany, podstawową dyscypliną jest sięgnięcie po legendę, a nie zgadywanie.

Co mówią kolory przewodów, rodzaje linii i numery portów?

Najwięcej informacji na schemacie niosą przewody. Kolor mówi, do którego obwodu przewód należy, rodzaj linii – jaką pełni funkcję, a numer na końcu – do którego portu jest podłączony. Odczytane razem, nawet przewód niemożliwy do prześledzenia wzrokiem daje się sklasyfikować w kilka sekund.

Kodowanie kolorami różni się między producentami i nie podlega jednemu obowiązkowemu standardowi międzynarodowemu. Mimo to w europejskich schematach pojazdów ciężarowych powtarza się pewna rodzina: zasilanie rysowane jest neutralnym kolorem, dwa obwody robocze – dwoma osobnymi kolorami, obwód postojowy – kolejnym, a przewody do naczepy – w kolorach zgodnych z głowicami sprzęgającymi. Na wydruku czarno-białym kolor znika; rozróżnienie opiera się wtedy na grubości linii, kreskowaniu albo opisie obwodu przy przewodzie.

Kody liczbowe są bardziej wiarygodne niż kolor, bo są czytelne na czarno-białym wydruku i wybite na obudowie podzespołu. W pneumatyce ciężarówek przyjęte jest numerowanie portów według funkcji: wejścia zasilające mają jedną cyfrę, wyjścia robocze – inną, odpowietrzenie – kolejną, a wejścia sterujące – jeszcze inną. Gdy tej funkcji odpowiada więcej portów, dodaje się drugą cyfrę; przy dwóch wyjściach roboczych oba mają tę samą cyfrę główną, różną dodatkową.

Szczegóły numeracji mogą się różnić między producentami i rodzinami zaworów. Numer portu ze schematu należy zawsze zweryfikować z numerem odlanym na obudowie zaworu. Jeśli się nie zgadzają, albo zamontowano inny wariant, albo w ręku jest schemat niewłaściwego kodu wyposażenia – oba przypadki trzeba wyjaśnić, zanim zacznie się demontaż.

Jak czytać schemat pneumatycznego układu hamulcowego? Metoda czytania warstwami

Schematu pneumatycznego układu hamulcowego nie czyta się od lewej do prawej, od początku do końca. Doświadczony czytelnik traktuje rysunek nie jako jeden obraz, lecz jako nałożone na siebie warstwy, i w każdym przejściu śledzi tylko jedną z nich. Ta metoda dzieli pozornie skomplikowany wydruk A3 na fragmenty, którymi da się zarządzać.

Zalecana kolejność czytania jest następująca. Przejście pierwsze: legenda – kolory, rodzaje linii, skróty i przypisy o wariantach. Przejście drugie: zasilanie – od sprężarki, jedną linią, do osuszacza, zaworu zabezpieczającego i zbiorników. Przejście trzecie: rozdział obwodów – ile ich wychodzi z zaworu zabezpieczającego i do którego zbiornika, zaworu i siłownika trafia każdy. Przejście czwarte: przewody sterujące – wyłącznie linie przerywane, czyli jakim sygnałem przełączany jest dany zawór. Przejście piąte: granice układu – głowice naczepy, przyłącza kontrolne, przejścia do schematu elektrycznego i przypisy o wariantach.

Obwód zasilania: śledzenie schematu od sprężarki do zbiorników

Każdy schemat pneumatycznej instalacji hamulcowej zaczyna się w tym samym miejscu: przy sprężarce. Przewód wychodzący ze sprężarki prowadzi najpierw do sekcji regulującej ciśnienie i zatrzymującej wilgoć – to dwa lub trzy symbole: osuszacz powietrza, zintegrowany z nim lub osobny regulator ciśnienia oraz – w większości schematów – mały zbiornik regeneracyjny obok.

Najbardziej pouczającym szczegółem regulatora jest linia przerywana biegnąca z powrotem do sprężarki. Ten przewód pilotowy przełącza sprężarkę na bieg jałowy przy górnej granicy ciśnienia i włącza ją ponownie przy dolnej. Bez tej linii nie da się odpowiedzieć na pytanie „dlaczego sprężarka nie tłoczy cały czas”. Ten sam przewód uruchamia cykl regeneracji osuszacza; dlatego wylot odpowietrzenia pod osuszaczem wraz z symbolem tłumika stoi obok przewodu regulatora.

W pojazdach ciężarowych robocze ciśnienie mieści się orientacyjnie między 8 a 12,5 bara, a między wyłączeniem i ponownym załączeniem regulatora jest różnica kilku barów. Wartości zależą od rodziny pojazdu, emisji i wyposażenia; wiążący jest OE podręcznik serwisowy. Zadaniem schematu nie jest podawanie liczb – pokazuje on, który węzeł steruje którym.

Za osuszaczem przewód wchodzi do wieloobwodowego zaworu zabezpieczającego – najważniejszego punktu rozgałęzienia na schemacie, gdzie kończy się przejście poświęcone zasilaniu. Na wejściu jest jeden przewód, na wyjściu tyle, ile jest obwodów. Warto zanotować: „od tego momentu to już nie jeden system, lecz odizolowane obwody”.

Po co jest podział na dwa obwody i jak widać go na schemacie?

Podstawową zasadą konstrukcyjną hamulców pojazdu ciężarowego jest to, że pojedyncza usterka nie może pozostawić pojazdu bez hamulców. Na papierze odpowiada temu podział obwodu roboczego na co najmniej dwie niezależne gałęzie. Najłatwiej zobaczyć to po sposobie narysowania zaworu hamulca nożnego: to nie jedno pole, lecz dwa piętra ułożone jedno nad drugim, każde z własnym wejściem, wyjściem i odpowietrzeniem; pedał steruje obydwoma naraz, ale powietrze się nie miesza.

Podział zwykle odbywa się według osi: jeden obwód zasila siłowniki osi przedniej, drugi – tylnej; spotyka się też podział krzyżowy lub mieszany. Architekturę odczytuje się wprost ze schematu – wystarczy sprawdzić, w której grupie siłowników kończy się przewód z zaworu nożnego. To najszybszy sposób, by przy reklamacji „hamulec działa, ale słabo” ustalić, który obwód nie pracuje.

Niezależność zachowana jest też po stronie zbiorników. Każdy obwód roboczy ma własny zbiornik, a zbiorniki łączą się wyłącznie poprzez zawór zabezpieczający, w sposób kontrolowany. Gdy jeden obwód zostanie przebity, powietrze z drugiego tam nie ucieka. Na schemacie widać to po osobnych numerach wyjść zaworu zabezpieczającego, których przewody już się nigdy nie łączą.

Szczegółowym źródłem na temat zadań, rodzajów i objawów usterek zaworów w tych obwodach jest poradnik o zaworach pneumatycznych hamulców ciężarówki; wiedza, jaki mechanizm kryje się za danym polem, wyraźnie ułatwia czytanie rysunku.

Normy i dalsza lektura

Układ zakodowany na schemacie nie jest przypadkowy — wynika z przepisów wyposażeniowych dla pojazdów z hamulcami pneumatycznymi. W USA federalna norma hamulców pneumatycznych FMVSS 121 (49 CFR 571.121) określa zbiorniki, zabezpieczenia i czasy, jakie musi zapewnić zgodny układ, dlatego te same podstawowe obwody pojawiają się na niemal każdym rysunku producenta. Objaśnienie tego samego układu podzespół po podzespole, poza schematem, znajdziesz w ilustrowanym przewodniku na airbrakecompressor.com. Zawsze sprawdzaj numery przyłączy i podziały obwodów na aktualnym rysunku danego producenta pojazdu, ponieważ układy się różnią.

W Polsce te same wymagania reguluje prawo krajowe: ustawa Prawo o ruchu drogowym określa obowiązek utrzymania pojazdu w stanie technicznym zapewniającym bezpieczeństwo, a szczegółowe warunki dla układu hamulcowego zawiera rozporządzenie w sprawie warunków technicznych pojazdów.

Gdzie na schemacie znajduje się czteroobwodowy zawór zabezpieczający?

Elementem najczęściej błędnie rozumianym jest wieloobwodowy zawór zabezpieczający. Skoro w nazwie ma słowo „zabezpieczający”, bywa mylony z zaworem bezpieczeństwa; tymczasem jego zadaniem nie jest ograniczanie ciśnienia, lecz izolowanie obwodów i zarządzanie kolejnością napełniania. Na schemacie to pole z jednym wejściem i czterema lub więcej wyjściami – granica, gdzie kończy się przejście poświęcone zasilaniu, a zaczyna przejście poświęcone obwodom.

Obie funkcje daje się odczytać ze schematu. Pierwsza to priorytet: przy napełnianiu od zera obwody robocze zasilane są jako pierwsze, postojowy i pomocnicze – dopiero potem. Druga to izolacja: gdy na jednym wyjściu spadnie ciśnienie, to wyjście się zamyka, a pozostałe utrzymują poziom. Na schemacie widać to po tym, że każde wyjście biegnie osobną gałęzią i już się nie łączy z pozostałymi.

Logika tej tabeli sprowadza się do jednego pytania: „na którym wyjściu ciśnienie jest niskie?” Odpowiedź od razu wskazuje, czy usterka jest przed zaworem zabezpieczającym, czy za nim. Niskie ciśnienie na wszystkich wyjściach naraz wskazuje na stronę zasilania: sprężarkę, osuszacz, regulator albo wejście zaworu. Niskie ciśnienie na jednym wyjściu wskazuje gałąź tego obwodu – ją właśnie przeszukuje się dalej.

Obwód hamulca roboczego: śledzenie przewodu od zaworu nożnego do siłowników

Obwód hamulca roboczego to najgęstsza część schematu, bo obejmuje zarówno stale ciśnieniowy przewód zasilający, jak i przewód roboczy, ciśnieniowy tylko w chwili hamowania. Kluczem jest rozdzielenie tych dwóch: przewód ze zbiornika do zaworu nożnego jest pod ciśnieniem stale; przewód wychodzący z zaworu nożnego – tylko przy naciśniętym pedale. Nawet gdy na schemacie mają tę samą grubość, ich funkcje są różne.

Po naciśnięciu pedału każde piętro zaworu nożnego przekazuje powietrze z własnego portu zasilania na własne wyjście. Po stronie osi przedniej wyjście idzie zwykle wprost do siłowników. Po stronie tylnej pomiędzy nimi jest zawór przekaźnikowy. Jego obecność mówi wiele: cienki przewód sterujący z zaworu nożnego przenosi tylko sygnał, a powietrze napełniające siłowniki przychodzi krótszą drogą z tylnego zbiornika – celem jest skrócenie czasu reakcji, co pokazuje przewód doprowadzony linią przerywaną do portu sterującego.

W gałęzi osi tylnej często jest regulator siły hamowania zależny od obciążenia. W wersji mechanicznej widać od razu dźwignię biegnącą od osi linią kreska-kropka; w elektronicznej funkcję przejmuje modulator, widoczny jako pojedyncze pole. Jego zadaniem jest niedopuszczenie do nadmiernej siły hamowania na tylnej osi pustego pojazdu. Bez tego podzespołu reklamacja „bez ładunku tylne koła blokują się za wcześnie” nie da się wyjaśnić.

Na końcu obwodu są siłowniki. Cylinder membranowy z jednym wejściem to siłownik roboczy; dwukomorowy, z symbolem sprężyny w tylnej komorze, to siłownik kombinowany. Rozróżnienie jest konieczne, bo jego dwa wejścia podłączone są do dwóch różnych obwodów i doprowadzone przewodami w różnych kolorach.

Jak śledzi się na schemacie obwód postojowy i siłowników sprężynowych?

Obwód postojowy jest jedynym fragmentem, w którym logika działa odwrotnie, dlatego jest też najczęściej błędnie odczytywany. W obwodzie roboczym ciśnienie załącza hamulec; w postojowym ciśnienie zwalnia hamulec. Silna sprężyna w siłowniku sprężynowym załącza hamulec mechanicznie, a ciśnienie powietrza, ściskając ją, go zwalnia. Gdy pojawi się symbol sprężyny, całą logikę tej gałęzi trzeba czytać odwrotnie.

Ta odwrócona logika to celowe rozwiązanie bezpieczeństwa: gdy zaniknie ciśnienie postojowe, hamulec załącza się samoczynnie – system w razie awarii przechodzi na bezpieczną stronę. Do zwolnienia siłownika potrzeba zwykle 5–6 bar, ale dokładny próg zależy od pojazdu i typu siłownika i wynika z podręcznika OE. Najważniejsza informacja ze schematu to nie liczba, lecz zachowanie: dopóki układ się nie napełni, pojazdem nie da się ruszyć.

Gałąź postojowa zaczyna się od zaworu hamulca ręcznego. Symbol dźwigni i jej pozycje pokazują ustawienia kierowcy. W zaworach stopniowanych jest też pozycja testowa, która zwalnia hamulce naczepy i sprawdza, czy sam ciągnik utrzyma postój; na schemacie rysowana jako osobne pole. Przewód z zaworu prowadzi do komory postojowej siłowników, przechodząc zwykle przez zawór przekaźnikowy i zawór zwrotny dwudrogowy.

Ten zawór to najbardziej pouczający węzeł obwodu postojowego. Jego zadaniem jest niedopuszczenie, by na ten sam siłownik działała jednocześnie siła postojowa i robocza; gdyby przy zaciągniętym postojowym i wciśniętym pedale siła sprężyny zsumowała się z siłą powietrza, mechanizm zostałby obciążony ponad granicę konstrukcyjną. Symbol kulki z dwoma wejściami oznacza zasadę „przepuść tylko większą z dwóch sił”.

Jak na schemacie pokazane są przewody do naczepy i kolory głowic sprzęgających?

Na prawej krawędzi schematu ciągnika są rozłączalne symbole połączeń złożone z dwóch półokręgów. To głowice sprzęgające naczepy – miejsce, gdzie schemat mówi: „system się tu nie kończy, po drugiej stronie jest kolejny schemat”. Między ciągnikiem a naczepą prowadzą dwa przewody powietrzne o zdecydowanie różnych funkcjach.

Przewód zasilający dostarcza do naczepy stałe powietrze i napełnia jej własny zbiornik. Przewód sterujący jest pod ciśnieniem tylko w chwili hamowania i przenosi do naczepy informację „hamuj z taką siłą”. W europejskiej praktyce głowica zasilająca ma kod koloru czerwonego, a sterująca – żółtego; w praktyce północnoamerykańskiej zasilająca jest czerwona, a sterowanie robocze – niebieskie. Na schemacie kolory te są zgodne z kolorami przewodów.

Po stronie ciągnika oboma przewodami zarządza zawór sterowania naczepy: pole z kilkoma wejściami – po jednym z każdego obwodu roboczego i jedno z postojowego. Te trzy wejścia mówią, że naczepa może być hamowana pedałem, hamulcem ręcznym, a przy awarii jednego obwodu roboczego – tym drugim.

Tu kryje się najważniejsza logika bezpieczeństwa całego schematu: przerwanie przewodu zasilającego załącza hamulce naczepy. Jeśli głowica się rozłączy albo przewód pęknie i ciśnienie zasilania spadnie, zawór przekaźnikowy postojowy na naczepie odpowietrza siłowniki sprężynowe. Zachowanie to widać na schemacie, bo wejście sterujące zaworu przekaźnikowego po stronie naczepy jest podłączone do przewodu zasilającego. Kto nie zna tego węzła, nie odpowie na pytanie „urwał się przewód zasilający, dlaczego naczepa się zablokowała”.

Schemat ciągnika i schemat naczepy to osobne dokumenty i przy diagnostyce usterek używa się ich razem. Stąd bierze się najszybsza metoda rozdzielenia problemu w warsztacie: jeśli po odłączeniu naczepy nieszczelność ustaje, problem jest po stronie naczepy; jeśli utrzymuje się dalej, jest po stronie ciągnika. Ten jeden ruch od razu zmniejsza obszar schematu do przeszukania o połowę.

ABS i EBS: jak warstwa elektroniczna wchodzi do schematu pneumatycznego?

W nowoczesnych pojazdach sam schemat pneumatyczny nie wystarcza, bo drogę powietrza częściowo wyznacza już elektronika. Ta warstwa pojawia się na schemacie w dwóch postaciach: jako pola modulatorów oraz jako oznaczenia przejścia do schematu elektrycznego. Modulator rysowany jest jak zwykły zawór, z portem zasilania, wyjścia i odpowietrzenia; różnica polega na tym, że jego sterowanie doprowadzone jest symbolem elektrycznym, a nie linią przerywaną przewodu pilotowego.

W zastosowaniu ABS architektura pneumatyczna zostaje w dużej mierze zachowana; modulatory umieszczone są na istniejących przewodach i wchodzą do akcji tylko w chwili blokowania koła, dlatego schemat z ABS bardzo przypomina swój odpowiednik bez ABS. W zastosowaniu EBS architektura się zmienia: sygnał hamowania przekazywany jest przede wszystkim elektrycznie, a przewód pneumatyczny pozostaje drogą zapasową. Sposobem na rozróżnienie jest sprawdzenie funkcji przewodów wychodzących z zaworu nożnego.

Najważniejszym skutkiem obecności warstwy elektronicznej jest to, że przewód, który na schemacie pneumatycznym wygląda prawidłowo, przy usterce po stronie elektronicznej może zachowywać się inaczej, niż oczekiwano. To, że modulator odcina ciśnienie, nie musi być wadą pneumatyczną, tylko celową decyzją elektroniki. Dlatego w pojazdach z EBS czytanie schematu zawsze prowadzi się razem z odczytem kodów usterek.

Diagnostyka na podstawie schematu: od którego węzła zacząć przy niskim ciśnieniu?

Tutaj ujawnia się właściwy cel czytania schematu. Przy reklamacji niskiego ciśnienia celem nie jest od razu znalezienie nieszczelności, lecz najpierw zawężenie obszaru, w którym może się ona znajdować. Schemat robi to, dzieląc system na węzły: każdy zawór, każdy zbiornik i każda głowica sprzęgająca to węzeł, a każdy węzeł to mierzalna granica. Poniższa kolejność jest dostosowywana do konkretnego pojazdu i wyposażenia; na każdym etapie stosuje się procedurę bezpieczeństwa zalecaną przez podręcznik serwisowy OE.

1. Sprecyzuj reklamację: na którym manometrze, w którym obwodzie, w jakim czasie i przy jakim warunku pojawia się spadek? Podczas postoju, przy hamowaniu, czy przy zaciągniętym hamulcu postojowym? Te odpowiedzi zawężają obszar poszukiwań już na pierwszym kroku.
2. Sprawdź, czy posiadany schemat rzeczywiście dotyczy danego pojazdu. Porównaj numer nadwozia i kod wyposażenia, przypisy o wariantach w nagłówku oraz numery zamontowanych zaworów; śledzenie usterki na niepasującym schemacie jest błędne już od samego początku.
3. Przeczytaj legendę i długopisem oznacz cały przewód zasilający od początku do końca. Droga między sprężarką, osuszaczem, regulatorem a zaworem zabezpieczającym powinna stać się widoczna jako jeden łańcuch.
4. Napełnij układ i obserwuj wszystkie manometry jednocześnie. Czy spadek dotyczy wszystkich obwodów naraz, czy tylko jednego? Ta jedna obserwacja rozstrzyga, czy usterka jest przed zaworem zabezpieczającym, czy za nim, i eliminuje połowę schematu.
5. Zaznacz na schemacie przyłącza kontrolne i poszukaj węzła granicznego: odcinek między ostatnim punktem, w którym ciśnienie jest jeszcze prawidłowe, a pierwszym, w którym jest już niskie, to odcinek, w którym musi znajdować się nieszczelność.
6. Odłącz naczepę i powtórz pomiar. Jeśli nieszczelność ustaje, poszukiwania przenoszą się na schemat naczepy; jeśli się utrzymuje, pozostają na schemacie ciągnika. Ten krok zwykle daje największy zysk czasowy spośród wszystkich.
7. Nasłuchuj i obserwuj porty odpowietrzenia zaworów. Wylot, z którego stale ucieka powietrze, wskazuje, w którym zaworze jest nieszczelność; poszukiwania kończą się przy tym zaworze, do którego to odpowietrzenie należy na schemacie.
8. Osobno przetestuj obwód postojowy. Uruchamiaj stopniowo zawór ręczny i obserwuj zachowanie przewodu siłownika sprężynowego; nieszczelność w gałęzi postojowej może dawać łączny spadek ciśnienia, który zafałszuje pomiary obwodu roboczego.
9. Zanim zdemontujesz znaleziony węzeł, potwierdź to na schemacie: czy ten węzeł rzeczywiście zasila obwód, w którym pojawiła się reklamacja? Demontaż bez potwierdzenia zgodności obwodu najczęściej tworzy drugą usterkę.
10. Po naprawie powtórz ten sam pomiar w tych samych punktach kontrolnych i zapisz wyniki w dokumentacji pojazdu, podając nazwę węzła zgodną ze schematem. Przy kolejnej usterce taki zapis sprawia, że przeszukiwanie od zera staje się zbędne.

Siła tej metody polega na tym, że na żadnym etapie nie zostawia miejsca na zgadywanie: każdy krok zamienia węzeł odczytany ze schematu w mierzalną granicę, a każdy pomiar zawęża obszar poszukiwań. Stosowana razem z poradnikiem o diagnostyce usterek pneumatycznej instalacji hamulcowej, który przegląda przyczyny i rozwiązania w ujęciu objawowym, metoda śledzenia po schemacie szybko łączy listę objawów z konkretnym fizycznym węzłem.

Dlaczego schematy poszczególnych producentów pojazdów się różnią i dlaczego wiążący jest schemat OE?

Schematy pneumatycznych instalacji hamulcowych z ogólnych materiałów szkoleniowych mają wartość edukacyjną, ale w warsztacie nie można polegać tylko na nich. Powodem jest to, że ta sama podstawowa architektura jest u każdego producenta wdrożona nieco inaczej, a te różnice bezpośrednio prowadzą do błędów diagnostycznych.

Pierwsza różnica to konwencja rysunkowa: jeden producent rysuje przewód zasilający u góry, inny u dołu; jeden rozróżnia obwody kolorami, inny numerami; jeden przedstawia zawór przekaźnikowy jako osobny symbol, inny chowa go w grupie siłowników. Druga różnica to dobór podzespołów: tę samą funkcję w jednym pojeździe pełni osobny zawór, w innym – zintegrowany moduł. Trzecia, najbardziej niebezpieczna różnica to warianty wyposażenia: ten sam model pojazdu ma różne schematy w zależności od zabudowy, układu osi, typu zawieszenia i rynku, na który jest przeznaczony.

Dlatego przy wyborze schematu obowiązuje tylko jedno kryterium: schemat musi być zgodny z numerem nadwozia i kodem wyposażenia konkretnego pojazdu. Sama marka i model to za mało; śledzenie usterki bez potwierdzenia zgodności to poruszanie się właściwą metodą, ale po złej mapie. Ogólne schematy służą do nauki systemu, schemat OE – do wykonywania pracy. Osobną kwestią jest aktualność: producenci publikują zmiany podzespołów w biuletynach serwisowych. Jeśli numer zaworu w pojeździe nie zgadza się z numerem na schemacie, rację ma pojazd, a nie wydruk.

Najczęstsze błędy interpretacji przy czytaniu schematu w warsztacie

Większość błędów w czytaniu schematu nie wynika z braku wiedzy, lecz z nieuświadomionych założeń. Poniższe są najczęściej powtarzane w warsztacie i każde z nich prowadzi do wymiernej straty czasu.

• Traktowanie schematu jak mapy rozmieszczenia: Położenie i kierunek na rysunku nie pokazują fizycznego montażu; do znalezienia zaworu trzeba sięgnąć po rysunek rozmieszczenia podzespołów.
• Uznawanie pola zaworu za fizyczną komorę: Pola stojące obok siebie to nie komory, lecz pozycje przełączenia; trzy pola oznaczają trzy pozycje.
• Pomijanie tego, jaki stan pokazuje rysunek: Większość schematów przedstawia układ bez ciśnienia, z zaciągniętym hamulcem postojowym; bez tej wiedzy pozycje są odczytywane błędnie.
• Uznawanie linii przerywanej za przewód główny: Przewody sterujące to drogi sygnału o niskim przepływie; oczekiwanie od nich wysokiego przepływu prowadzi do uznania sprawnego układu za uszkodzony.
• Czytanie obwodu postojowego wprost: W przewodzie siłownika sprężynowego ciśnienie zwalnia hamulec; pominięcie tej odwrotnej logiki prowadzi do błędnej interpretacji całego obwodu postojowego.
• Mylenie przewodów do naczepy: Zasilanie jest pod ciśnieniem stale, sterowanie tylko w chwili hamowania; pomylenie ich odwraca odczyt zachowania naczepy.
• Korzystanie ze schematu innego producenta: Różnice w konwencjach symboli i kolorów sprawiają, że nawet prawidłowo odczytany schemat zostaje zastosowany do niewłaściwego pojazdu.
• Ignorowanie warstwy elektronicznej: W pojeździe z EBS i ABS przewód wyglądający na schemacie pneumatycznym prawidłowo może zachowywać się inaczej z powodu decyzji elektroniki.

Wspólnym mianownikiem tych błędów jest pośpiech. Przeczytanie legendy, przejrzenie przypisów i oznaczenie schematu warstwa po warstwie zajmuje razem kilka minut; pominięcie tego kosztuje potem godziny. Czytanie schematu nie jest talentem, lecz dyscypliną o ustalonej kolejności.

Na koniec trzeba znać granice schematu. Schemat pokazuje, jak zbudowany jest system i jak powinien się zachowywać – nie pokazuje, co podzespół rzeczywiście robi. Zużyta uszczelka, zatkany tłumik czy zmęczona sprężyna nie są widoczne na rysunku. Dlatego śledzenie po schemacie zawsze idzie w parze z pomiarem: rysunek zawęża obszar poszukiwań, a pomiar podejmuje decyzję. W każdym przypadku wiążący jest aktualny schemat OE oraz podręcznik serwisowy właściwe dla numeru nadwozia i kodu wyposażenia danego pojazdu.
