Druckluftbremsanlage Schaltplan lesen: Der Ratgeber

An der Werkstattwand hängt ein A3-Ausdruck voller Kästchen, gestrichelter Linien, kleiner Dreiecke und zweistelliger Nummern. Der Fahrer sagt: „Der Druck fällt – wenn der Lkw über Nacht steht, ist das Manometer bis zum Morgen unten." Der Unterschied zwischen dem Meister, der den Plan lesen kann, und dem, der es nicht kann, zeigt sich in den ersten fünf Minuten davor: Wer es nicht kann, sucht bekannte Bauteile einzeln im Bild und fängt an, Teile abzubauen. Wer es kann, liest zuerst die Legende, trennt die Kreise voneinander, grenzt logisch ein, hinter welchem Knotenpunkt die Undichtigkeit stecken muss, und geht direkt zu einem einzigen Prüfanschluss. Dieser Ratgeber erklärt nicht, wie der Druckluftbremskreis physisch funktioniert, sondern wie die Zeichnung gelesen wird, die diese Funktion beschreibt: Symbolsprache, Leitungs- und Anschlusscodes, Kreisarchitektur und Fehlereingrenzung über den Schaltplan.

Was zeigt der Schaltplan wirklich? Der Unterschied zum Leitungsverlaufsplan

Der häufigste Fehler in der Praxis ist, die Art der Zeichnung falsch anzunehmen. Der Druckluft-Schaltplan zeigt nicht den tatsächlichen Einbauort der Bauteile am Fahrzeug, sondern mit welcher Funktion sie miteinander verbunden sind. Nur weil der Kompressor im Schaltplan links von den Behältern gezeichnet ist, heißt das nicht, dass er am Fahrzeug links angeschlossen ist. Der Plan ist keine Landkarte, sondern eine Logiktabelle; Abstände und Winkel sind ausschließlich der Lesbarkeit wegen gewählt.

Für dasselbe System gibt es vier einander ergänzende Zeichnungen. Der pneumatische Schaltplan zeigt den Luftweg, die Schaltlogik der Ventile und wo sich die Kreise trennen. Der Leitungsverlaufsplan zeigt den physischen Verlauf der Leitungen am Fahrgestell, Schellenpunkte und Rohrdurchmesser. Der Bauteil-Einbauplan markiert, welches Ventil wo sitzt. Der Stromlaufplan trägt die Verkabelung von Modulatoren, Sensoren und Kontrollleuchten. Für die Leckagesuche braucht man den pneumatischen Plan, für das Ventil den Einbauplan, für das Kabel den Stromlaufplan – den einen statt des anderen zu nutzen, kostet nur Zeit.

Der pneumatische Schaltplan trifft eine stille Annahme: die Zeichnung zeigt das System in genau einem bestimmten Zustand. Die meisten OE-Schaltpläne zeichnen das System drucklos, bei stehendem Motor und angezogener Feststellbremse; die Pfeile in den Ventilkästchen gehören zu diesem Zustand. Der Einwand „Im Schaltplan sieht das hier offen aus, am Fahrzeug ist es aber zu" entsteht in den meisten Fällen daraus, dass diese Annahme nicht gelesen wurde.

Wie das System physisch funktioniert, die Kette vom Kompressor bis zum Bremszylinder und die Wartungslogik finden Sie im Ratgeber Druckluftbremssysteme: Funktionsprinzip, Wartung und Sicherheitstipps; dieser Beitrag behandelt das Gegenstück dieser Kette auf dem Papier.

Die Symbolsprache des Schaltplans: Wie Ventil, Behälter, Lufttrockner und Bremszylinder gezeichnet werden

Pneumatische Schaltpläne verwenden eine Zeichensprache. Die Symbole bilden nicht das Aussehen des Bauteils ab, sondern seine Funktion; deshalb sieht das Symbol des Lufttrockners dem echten Lufttrockner nicht ähnlich, erzählt aber auf einen Blick, was er tut.

Die Symbolsprache folgt vier Regeln. Erstens werden energieerzeugende und -speichernde Elemente als geschlossenes Volumen gezeichnet: der Kompressor als Kreis mit nach außen weisendem Dreieck, der Behälter als länglicher geschlossener Körper. Zweitens werden Ventile als quadratische Kästchen dargestellt, und jedes nebeneinanderstehende Kästchen ist eine Schaltstellung dieses Ventils; die Pfeile darin zeigen, von welchem zu welchem Anschluss die Strömung geht, T-förmige Zeichen markieren den in dieser Stellung gesperrten Anschluss. Drittens wird die Art der Ansteuerung am Rand des Kästchens notiert: Feder, Pedal, Hebel, elektrische Spule oder eine gestrichelt ankommende Vorsteuerleitung. Viertens gibt der Linientyp die Aufgabe der Leitung an: durchgezogene Linie für die arbeitende Hauptleitung, gestrichelte Linie für die Steuerleitung, Strichpunktlinie für Gehäuse- oder mechanische Verbindung.

Diese Zuordnungen sind gängige Praxis, die einzig verbindliche Quelle bleibt aber die eigene Legende der jeweiligen Zeichnung. Manche Hersteller fassen Lufttrockner und Regler in einem Kästchen zusammen, andere betten das Relaisventil in die Zylindergruppe ein. Ein unbekanntes Symbol nicht zu erraten, sondern in die Legende zu schauen, ist die Grunddisziplin des Schaltplan-Lesens.

Was Leitungsfarben, Linientypen und Anschlussnummern bedeuten

Die informationsreichste Ebene des Schaltplans sind die Leitungen. Die Farbe einer Leitung sagt, zu welchem Kreis sie gehört, der Linientyp, welche Aufgabe sie hat, und die Nummer am Ende, an welchem Anschluss sie endet. Werden alle drei zusammen gelesen, lässt sich selbst eine mit bloßem Auge kaum verfolgbare Leitung binnen Sekunden einordnen.

Die Farbcodierung unterscheidet sich von Hersteller zu Hersteller und folgt keiner einzigen zwingenden internationalen Norm. Dennoch gibt es in europäischen Nutzfahrzeug-Schaltplänen eine häufige Familie: Vorrat in neutraler Farbe, die beiden Betriebsbremskreise in zwei Farben, der Feststellbremskreis eigenfarbig, Anhängerleitungen passend zu den Kupplungsköpfen. Im Schwarzweißdruck geht die Farbe verloren; dann unterscheidet Linienstärke, Schraffur oder die Kreisbeschriftung an der Leitung.

Nummerncodes sind zuverlässiger als Farben, denn sie sind auch im Schwarzweißdruck lesbar und stehen zudem am Gehäuse des Bauteils. In der Nutzfahrzeugpneumatik ist die verbreitete Praxis, den Anschluss nach seiner Funktion zu nummerieren: Vorratsanschlüsse erhalten eine Ziffer, Verbraucherausgänge eine andere, Entlüftung zur Atmosphäre eine eigene Ziffer, Steuereingänge wiederum eine eigene. Gibt es mehrere Anschlüsse mit derselben Funktion, wird eine zweite Stelle ergänzt; bei einem Ventil mit zwei Verbraucherausgängen teilen sich beide dieselbe Hauptziffer, unterscheiden sich aber in der zweiten Stelle.

Die feinere Unterteilung der Nummerierung kann je nach Hersteller und Ventilfamilie abweichen. Eine im Schaltplan abgelesene Anschlussnummer sollte mit der am Ventilgehäuse eingegossenen Nummer abgeglichen werden. Stimmen beide nicht überein, ist entweder eine andere Variante verbaut, oder es liegt der Schaltplan des falschen Ausstattungscodes vor; beides muss vor dem Abbau geklärt werden, nicht danach.

Druckluftbremsanlage Schaltplan lesen: die Methode in fünf Ebenen

Ein Druckluftbremsanlage Schaltplan wird nicht von Anfang bis Ende von links nach rechts gelesen. Der erfahrene Leser behandelt die Zeichnung nicht als ein einziges Bild, sondern als übereinanderliegende Ebenen, und verfolgt pro Durchgang immer nur eine Ebene. Diese Methode zerlegt einen komplex wirkenden A3-Ausdruck in überschaubare Teile.

Die empfohlene Lesereihenfolge lautet: Erster Durchgang: Legende. Farbzuordnungen, Linientypen, Abkürzungen und Variantenfußnoten werden aufgenommen. Zweiter Durchgang: Versorgung. Der Kompressor wird gesucht; von dort wird der Weg zu Lufttrockner, Schutzventil und Behältern als eine einzige Leitung verfolgt. Dritter Durchgang: Kreistrennung. Nach den Ausgängen des Schutzventils wird gezählt, wie viele Kreise es gibt, und für jeden Kreis einzeln verfolgt, zu welchem Behälter, Ventil und Zylinder er führt. Vierter Durchgang: Steuerleitungen. Es werden nur die gestrichelten Linien verfolgt; herausgearbeitet wird, mit welcher Information welches Ventil geschaltet wird. Fünfter Durchgang: Grenzen. Anhängerkupplungen, Prüfanschlüsse, Übergänge zum Stromlaufplan und Variantenfußnoten werden markiert.

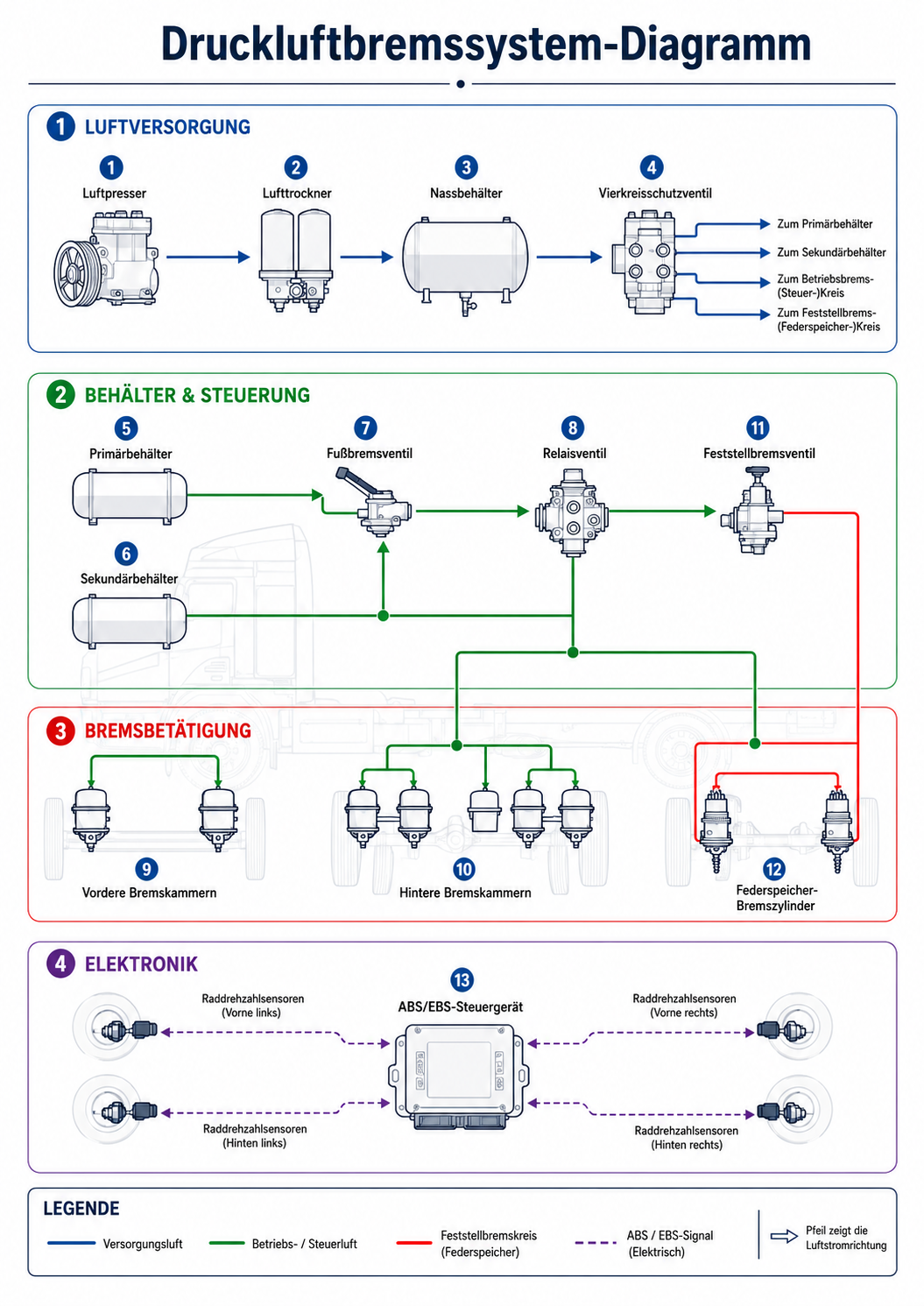

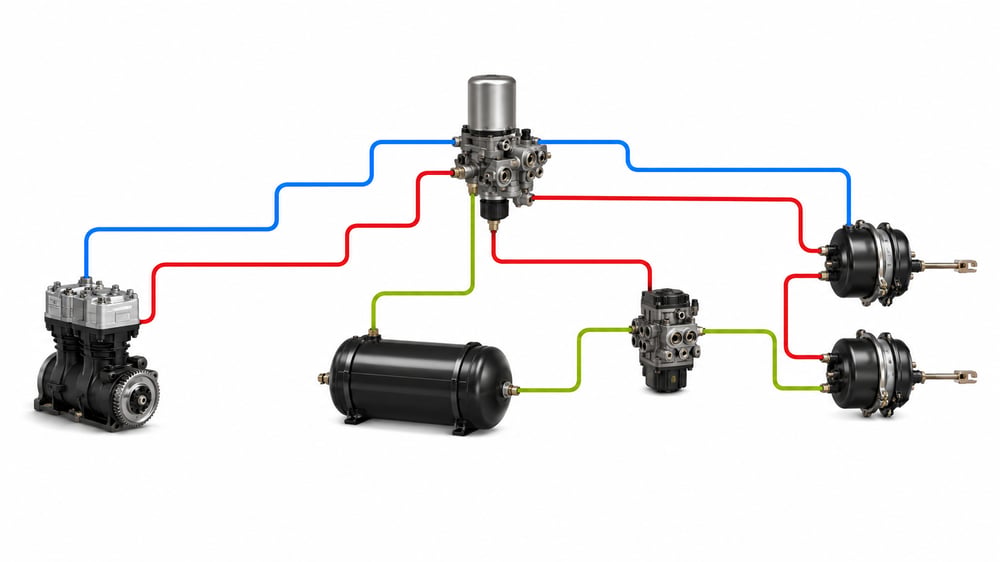

Der Versorgungskreis: vom Kompressor bis zu den Luftbehältern im Schaltplan verfolgen

Jeder Druckluft-Schaltplan beginnt an derselben Stelle: dem Kompressor. Die vom Kompressor abgehende Leitung führt im Schaltplan zunächst zu dem Abschnitt, der den Druck regelt und die Feuchtigkeit zurückhält. Dieser Abschnitt besteht aus zwei oder drei Symbolen: dem Lufttrockner, dem integrierten oder separat gezeichneten Druckregler und dem in den meisten Plänen daneben stehenden kleinen Regenerationsbehälter.

Das lehrreichste Detail des Reglers ist die gestrichelte Leitung zurück zum Kompressor: Diese Vorsteuerleitung schaltet ihn in den Leerlauf, sobald der Systemdruck die obere Grenze erreicht, und lässt ihn wieder fördern, sobald der Druck die untere Grenze unterschreitet. Ohne diese Leitung bleibt die Frage „warum baut der Kompressor nicht durchgehend Druck auf" unbeantwortet. Dieselbe Leitung löst auch den Entlüftungszyklus des Trockners aus; der Entlüftungsausgang mit Schalldämpfersymbol steht deshalb neben der Reglerleitung.

Bei Nutzfahrzeugen liegt der Systembetriebsdruck grob in einer Größenordnung von 8 bis 12,5 bar, und zwischen Abschalt- und Zuschaltdruck des Reglers liegt eine Spanne von einigen Bar. Die Werte variieren nach Fahrzeugfamilie, Emissionsstufe und Ausstattung; für den genauen Wert gilt das OE-Servicehandbuch des Fahrzeugs. Die Aufgabe des Schaltplans ist nicht, Zahlen zu liefern; er zeigt, welcher Knoten welchen anderen steuert.

Nach dem Trockner läuft die Leitung in das Mehrkreisschutzventil. Das ist der kritischste Verzweigungspunkt des Schaltplans und der Punkt, an dem der Versorgungsdurchgang endet. Am Eingang liegt eine einzige Leitung, am Ausgang so viele Leitungen wie es Kreise gibt. Hier gilt es sich zu notieren: „ab hier ist es kein einziges System mehr, sondern voneinander isolierte Kreise".

Warum gibt es zwei getrennte Bremskreise, und wie zeigt sich das im Schaltplan?

Das Grundprinzip der Nutzfahrzeug-Bremsanlage ist, dass ein einzelner Fehler das Fahrzeug nicht bremsenlos macht. Das Papieräquivalent dazu ist, dass der Betriebsbremskreis in mindestens zwei unabhängige Zweige aufgeteilt wird. Am einfachsten sieht man das im Schaltplan an der Zeichnung des Fußbremsventils: Das Ventil ist kein einzelnes Kästchen, sondern eine übereinanderliegende Zwei-Kästchen-Gruppe. Jede Stufe hat ihren eigenen Vorratseingang, Ausgang und Entlüftung; das Pedal steuert beide gemeinsam an, ihre Luft vermischt sich aber nicht.

Die Aufteilung erfolgt meist nach Achsen: ein Kreis für die Vorderachse, einer für die Hinterachse; manche Ausführungen haben eine diagonale oder gemischte Aufteilung. Welche Architektur verbaut ist, liest man direkt ab – es genügt zu schauen, in welcher Zylindergruppe die vom Fußventilausgang kommende Leitung endet. Bei der Beschwerde „die Bremse greift, aber schwach" ist das der schnellste Weg herauszufinden, welcher Kreis nicht arbeitet.

Die Unabhängigkeit bleibt auch behälterseitig erhalten: Jeder Betriebsbremskreis hat seinen eigenen Behälter, verbunden nur kontrolliert über das Schutzventil. Wird ein Kreis undicht, fließt die Luft des anderen nicht dorthin ab – erkennbar daran, dass die Ausgänge eigene Nummern tragen und sich danach nicht wieder vereinen.

Für Aufgaben, Bauarten und Ausfallsymptome der Ventile in den Kreisen ist der Ratgeber zu Lkw-Druckluftbremsventilen eine ausführliche Referenz; zu wissen, welcher Mechanismus hinter dem Kästchen steckt, erleichtert das Lesen der Zeichnung spürbar.

Normen und weiterführende Informationen

Das Layout, das ein Schaltplan abbildet, ist nicht willkürlich — es folgt den Ausrüstungsvorschriften für druckluftgebremste Fahrzeuge. In den USA definiert die bundesweite Druckluftbremsnorm FMVSS 121 (49 CFR 571.121) die Behälter, den Schutz und das Timing einer vorschriftsmäßigen Anlage, weshalb dieselben Grundkreise auf fast jeder Herstellerzeichnung erscheinen. Eine bauteilweise Erläuterung desselben Systems abseits des Schaltplans finden Sie in der bebilderten Referenz auf airbrakecompressor.com. Prüfen Sie Anschlussnummern und Kreisaufteilungen stets anhand des aktuellen Schaltplans des jeweiligen Fahrzeugherstellers, da die Layouts variieren.

Für den Betrieb in Deutschland gelten daneben die nationalen Ausrüstungsvorschriften: § 41 StVZO „Bremsen und Unterlegkeile“ beschreibt, welche Bremsanlagen Kraftfahrzeuge und Anhänger führen müssen und wie deren Wirkung nachzuweisen ist. Die Verantwortung des Halters für den vorschriftsmäßigen Zustand des Fahrzeugs ergibt sich aus § 31 StVZO.

Wo im Schaltplan steht das Mehrkreisschutzventil?

Das im Schaltplan am häufigsten missverstandene Bauteil ist das Mehrkreisschutzventil. Wegen des Namens „Schutzventil" wird es oft für ein Sicherheitsventil gehalten; seine Aufgabe ist jedoch nicht, den Druck zu begrenzen, sondern die Kreise voneinander zu isolieren und die Füllreihenfolge zu steuern. Im Schaltplan steht es als Kästchen mit einem Eingang und vier oder mehr Ausgängen – die Grenze, an der der Versorgungsdurchgang endet und der Kreisdurchgang beginnt.

Beide Aufgaben lassen sich aus dem Schaltplan ablesen. Erstens die Priorität: Beim Befüllen aus dem drucklosen Zustand werden zuerst die Betriebsbremskreise versorgt, danach der Feststellbrems- und Hilfskreis. Zweitens die Isolation: Kommt es an einem Ausgang zu Druckverlust, schließt dieser Ausgang, während die übrigen auf einem bestimmten Niveau bestehen bleiben. Im Schaltplan zeigt sich dieses Verhalten daran, dass jeder Ausgang in einem eigenen Zweig verläuft und sich nicht wieder vereinigt.

Beim Lesen des Schaltplans läuft die Logik dieser Tabelle auf eine einzige Frage hinaus: „An welchem Ausgang ist der Druck niedrig?" Die Antwort bestimmt in einem Schritt, ob der Fehler vor oder nach dem Schutzventil liegt. Sind alle Ausgänge gemeinsam niedrig, liegt das Problem auf der Versorgungsseite: Kompressor, Trockner, Regler oder Ventileingang. Ist nur ein Ausgang niedrig, liegt das Problem in dessen eigenem Zweig, und im Schaltplan wird ab diesem Zweig abwärts durchsucht.

Der Betriebsbremskreis: vom Fußbremsventil bis zu den Bremszylindern

Der Betriebsbremskreis ist der dichteste Abschnitt des Schaltplans, weil er sowohl die ständig unter Druck stehende Vorratsleitung als auch die nur beim Bremsen druckführende Arbeitsleitung enthält. Beide zu trennen ist der Schlüssel zum Lesen dieses Abschnitts: Die vom Behälter zum Fußbremsventil führende Leitung steht ständig unter Druck; die vom Fußbremsventil abgehende Leitung steht nur unter Druck, wenn das Pedal getreten wird. Auch wenn sie im Schaltplan gleich dick gezeichnet sind, ist ihre Funktion unterschiedlich.

Beim Pedaltritt gibt jede Stufe des Fußbremsventils die an ihrem Vorratsanschluss ankommende Luft an ihren eigenen Ausgang weiter. Vorderachsseitig geht dieser Ausgang meist direkt zu den Bremszylindern, hinterachsseitig ist meist ein Relaisventil zwischengeschaltet: Die vom Fußventil kommende dünne Steuerleitung trägt nur Information, die Füllluft kommt auf kurzem Weg aus dem hinteren Behälter. Ziel ist eine kürzere Ansprechzeit, im Schaltplan erkennbar an der gestrichelt zum Steueranschluss führenden Leitung.

Im Hinterachszweig findet sich häufig ein Bremskraftregler. Bei der mechanischen Bauart fällt der Strichpunkt-Anschlusshebel von der Achse sofort auf; bei elektronischen Systemen sitzt diese Funktion im Modulator und erscheint pneumatisch nur als Kästchen. Seine Aufgabe: bei unbeladenem Fahrzeug übermäßige Bremskraft an der Hinterachse verhindern. Fehlt dieses Wissen, bleibt die Beschwerde „im unbeladenen Zustand blockieren die Hinterräder früh" unerklärlich.

Am Ende des Kreises stehen die Bremszylinder. Ein einkammriger Membranzylinder ist der Betriebsbremszylinder; ein zweikammriger Zylinder mit Federsymbol in der hinteren Kammer ist der Kombizylinder. Die Unterscheidung ist wichtig, denn die beiden getrennten Eingänge des Kombizylinders gehören zu zwei unterschiedlichen Kreisen und kommen im Schaltplan mit unterschiedlich farbigen Leitungen.

Wie liest man den Feststell- und Federspeicherkreis im Schaltplan?

Der Feststellbremskreis ist der einzige Abschnitt des Schaltplans, dessen Logik umgekehrt funktioniert, und deshalb der am häufigsten falsch gelesene. Im Betriebsbremskreis bremst der Druck; im Feststellbremskreis löst der Druck die Bremse. Die starke Feder im Federspeicherzylinder legt die Bremse mechanisch ein, der Luftdruck spannt die Feder und gibt die Bremse frei. Sobald das Federsymbol im Schaltplan erscheint, muss die gesamte Logik dieses Zweigs umgekehrt gelesen werden.

Diese umgekehrte Logik ist ein Sicherheitskonzept: Geht im Feststellbremskreis der Druck verloren, legt sich die Bremse von selbst ein – das System fällt im Fehlerfall auf die sichere Seite. Zum Lösen des Federspeicherzylinders sind meist etwa 5 bis 6 bar nötig; der genaue Wert hängt von Fahrzeug und Zylindertyp ab und steht im OE-Servicehandbuch. Wichtig aus dem Schaltplan ist nicht die Zahl, sondern das Verhalten: Ohne ausreichende Befüllung darf das Fahrzeug nicht bewegt werden.

Der Feststellbremszweig beginnt am Feststellbremsventil. Hebelsymbol und Raststufen zeigen die Fahrerstellungen. Gestufte Ventile haben zudem eine Prüfstellung, die die Anhängerbremsen löst und erlaubt, nur mit der Feststellbremse der Zugmaschine den Stand zu prüfen; sie wird als eigenes Kästchen gezeichnet. Die Ventilleitung führt zur Federspeicherkammer, meist über ein Relaisventil und ein Doppelrückschlagventil.

Dieses Doppelrückschlagventil ist der lehrreichste Knoten im Feststellbremskreis: Es verhindert, dass an einem Zylinder gleichzeitig Feststell- und Betriebsbremskraft anliegen – bei angezogener Feststellbremse und zusätzlichem Pedaltritt würden sich Feder- und Luftkraft addieren und die Auslegungsgrenze überschreiten. Das Symbol mit zwei Eingängen und einer Kugel folgt der Logik „von zwei Kräften nur die größere durchlassen".

Wie werden die Anhängerkupplungen und Kupplungskopf-Farben im Schaltplan dargestellt?

Am rechten Rand des Zugmaschinen-Schaltplans stehen trennbare Kupplungssymbole aus zwei Halbkreisen. Das sind die Anhängerkupplungen, und hier sagt der Schaltplan: „Das System endet hier nicht, auf der Gegenseite gibt es einen zweiten Schaltplan." Zwischen Zugmaschine und Anhänger verlaufen zwei Luftleitungen, deren Funktionen sich grundlegend unterscheiden.

Die Vorratsleitung liefert dem Anhänger ständig Luft und füllt dessen eigenen Behälter. Die Bremsleitung steht dagegen nur beim Bremsen unter Druck und trägt die Information „wie stark gebremst wird" zum Anhänger. In der europäischen Praxis ist die Vorratskupplung rot, die Bremskupplung gelb codiert; in der nordamerikanischen Praxis ist die Vorratsleitung rot, die Betriebsbremsleitung blau. Im Schaltplan werden diese Farben passend zu den Leitungsfarben gezeichnet.

Auf Seiten der Zugmaschine steuert das Anhängersteuerventil diese beiden Leitungen. Im Schaltplan erscheint es als Kästchen mit mehreren Eingängen: je einen Steuereingang von beiden Betriebsbremskreisen sowie einen vom Feststellbremskreis. Das zeigt: Der Anhänger lässt sich über Fußbremse, Feststellbremse und, falls ein Betriebsbremskreis ausfällt, über den anderen bremsen.

Die wichtigste Sicherheitslogik steckt hier: Wird die Vorratsleitung unterbrochen, legt sich die Anhängerbremse ein. Löst sich eine Kupplung oder reißt ein Schlauch, entlüftet das Feststell-Relaisventil am Anhänger die Federspeicherzylinder, weil dessen Steuereingang an der Vorratsleitung hängt. Wer diesen Knoten nicht kennt, kann die Frage „der Vorratsschlauch ist abgerissen, warum blockiert der Anhänger" nicht beantworten.

Zugmaschinen- und Anhängerschaltplan sind getrennte Dokumente und werden gemeinsam genutzt. Daraus folgt die schnellste Trennmethode: Wird der Anhänger abgekuppelt und die Undichtigkeit bleibt, liegt das Problem am Anhänger; verschwindet sie, liegt es an der Zugmaschine – ein Handgriff, der die zu durchsuchende Fläche halbiert.

ABS und EBS: Wie kommt die Elektronik-Ebene in den Druckluftschaltplan?

Bei modernen Fahrzeugen reicht der pneumatische Schaltplan allein nicht mehr aus, weil der Weg der Luft inzwischen teilweise elektronisch bestimmt wird. Diese Ebene erscheint im Schaltplan in zwei Formen: Modulatorkästchen und Übergangsmarkierungen zum Stromlaufplan. Der Modulator wird wie ein normales Ventil mit Vorrats-, Ausgangs- und Entlüftungsanschluss gezeichnet; der Unterschied ist, dass seine Ansteuerung nicht mit einer gestrichelten Vorsteuerleitung, sondern mit einem elektrischen Symbol kommt.

Bei ABS bleibt die pneumatische Architektur weitgehend erhalten; die Modulatoren sitzen auf den vorhandenen Leitungen und greifen nur im Blockiermoment ein, weshalb ein ABS-Schaltplan seinem ABS-losen Gegenstück stark ähnelt. Bei EBS ändert sich die Architektur: Der Bremsbefehl wird primär elektrisch übertragen, die pneumatische Leitung bleibt nur als Rückfallebene.

Die wichtigste Folge der Elektronikebene lautet: Eine im pneumatischen Schaltplan korrekt aussehende Leitung kann sich bei einem elektronischen Fehler anders verhalten als erwartet. Sperrt ein Modulator den Druck, ist das kein pneumatischer Defekt, sondern eine bewusste elektronische Entscheidung. Deshalb wird das Lesen des Schaltplans bei EBS-Fahrzeugen immer zusammen mit dem Auslesen der Fehlercodes durchgeführt.

Fehlersuche über den Schaltplan: Wo beginnt man bei Druckabfall?

Hier zeigt sich der eigentliche Zweck des Schaltplan-Lesens. Bei der Beschwerde Druckabfall besteht das Ziel nicht darin, die Undichtigkeit sofort zu finden, sondern zunächst den Bereich einzugrenzen, in dem sie liegen kann. Der Schaltplan tut das, indem er das System in Knoten zerlegt: jedes Ventil, jeder Behälter und jede Kupplung ist ein Knoten, und jeder Knoten ist eine messbare Grenze. Die folgende Reihenfolge wird an Fahrzeug und Ausstattung angepasst; bei jedem Schritt gilt das im OE-Servicehandbuch vorgeschriebene Sicherheitsverfahren.

1. Beschwerde präzisieren: An welcher Anzeige, in welchem Kreis und unter welcher Bedingung tritt der Druckabfall auf – im Stand, beim Bremsen oder bei angezogener Feststellbremse? Diese Antworten grenzen den Suchbereich sofort ein.
2. Prüfen, dass der Schaltplan zum Fahrzeug passt: Fahrgestell- und Ausstattungscode sowie die Nummern der verbauten Ventile abgleichen. Eine Fehlersuche mit falschem Schaltplan ist von Anfang an sinnlos.
3. Legende lesen und die Vorratsleitung mit dem Stift von Anfang bis Ende markieren, bis der Weg von Kompressor über Trockner und Regler zum Schutzventil als eine Kette sichtbar ist.
4. System befüllen und alle Anzeigen gemeinsam beobachten. Fallen alle Kreise gemeinsam ab, oder nur einer? Diese Beobachtung entscheidet, ob der Fehler vor oder nach dem Schutzventil liegt, und schließt die Hälfte des Schaltplans aus.
5. Prüfanschlüsse im Schaltplan markieren und den Grenzknoten suchen: Der Abschnitt zwischen dem letzten korrekten und dem ersten niedrigen Druckpunkt ist der Abschnitt, in dem die Undichtigkeit liegen muss.
6. Anhänger abkuppeln und die Messung wiederholen. Bleibt die Undichtigkeit, liegt sie am Anhänger; verschwindet sie, liegt sie an der Zugmaschine – oft der Schritt mit dem größten Gewinn.
7. Entlüftungsanschlüsse der Ventile abhören: Ein Ausgang, der ständig Luft abgibt, verrät, in welchem Ventil die Undichtigkeit sitzt.
8. Feststellbremskreis getrennt prüfen: Ventil stufenweise betätigen und die Federspeicherleitung beobachten, da eine dortige Undichtigkeit die Messung am Betriebsbremskreis verfälschen kann.
9. Den gefundenen Knoten vor dem Ausbau im Schaltplan verifizieren: Versorgt er wirklich den betroffenen Kreis? Ein Ausbau ohne bestätigte Zuordnung erzeugt oft einen zweiten Fehler.
10. Nach der Reparatur dieselbe Messung wiederholen und das Ergebnis mit dem Knotennamen aus dem Schaltplan in der Fahrzeugakte festhalten – das erspart bei der nächsten Störung eine erneute Suche von Grund auf.

Die Stärke der Methode liegt darin, dass an keiner Stelle geraten werden muss: Jeder Schritt verwandelt einen aus dem Schaltplan abgelesenen Knoten in eine messbare Grenze, und jede Messung verkleinert den Suchbereich. Zusammen mit dem Ratgeber zur Fehlerdiagnose bei Druckluftbremsen, der Ursachen und Lösungen symptomorientiert durchgeht, verknüpft die Schaltplan-Verfolgung die Symptomliste schnell mit einem konkreten physischen Knoten.

Warum unterscheiden sich Herstellerschaltpläne, und warum gilt immer der OE-Plan?

Druckluft-Schaltpläne aus allgemeinen Lehrmaterialien sind zum Lernen wertvoll, lassen sich in der Praxis aber nicht allein verwenden. Der Grund ist, dass dieselbe Grundarchitektur bei jedem Hersteller anders umgesetzt wird, und die Unterschiede führen direkt zu Diagnosefehlern.

Der erste Unterschied betrifft die Zeichenkonvention: Der eine zeichnet die Vorratsleitung oben, der andere unten; der eine trennt die Kreise über Farben, der andere über Nummern; der eine stellt das Relaisventil separat dar, der andere bettet es in die Zylindergruppe ein. Der zweite Unterschied ist die Bauteilauswahl: Dieselbe Funktion übernimmt hier ein separates Ventil, dort ein integriertes Modul. Der dritte, gefährlichste Unterschied sind Ausstattungsvarianten: Dasselbe Modell hat je nach Aufbau, Achskonfiguration, Federungstyp und Absatzmarkt unterschiedliche Schaltpläne.

Deshalb gilt nur ein Kriterium: Der Schaltplan muss zum Fahrgestell- und Ausstattungscode des Fahrzeugs passen. Marke und Modell allein reichen nicht; eine Fehlersuche ohne bestätigte Übereinstimmung bedeutet, mit richtiger Methode auf der falschen Karte zu arbeiten. Auch die Aktualität zählt: Hersteller veröffentlichen Bauteiländerungen über Servicebulletins. Stimmt die Ventilnummer am Fahrzeug nicht mit der im Schaltplan überein, hat das Fahrzeug recht, nicht der Ausdruck.

Typische Lesefehler in der Werkstattpraxis

Die meisten Lesefehler entstehen nicht aus Wissenslücken, sondern aus unbemerkten Annahmen. Die folgenden sind in der Werkstatt am häufigsten und kosten jeweils messbare Zeit.

• Den Schaltplan für einen Einbauplan halten: Position und Richtung zeigen nicht die physische Lage am Fahrzeug.
• Das Ventilkästchen für eine physische Kammer halten: Nebeneinanderstehende Kästchen sind Schaltstellungen, keine Räume.
• Übersehen, welchen Zustand die Zeichnung zeigt: Die meisten Schaltpläne stellen das System drucklos und bei angezogener Feststellbremse dar.
• Die gestrichelte Linie für eine Hauptleitung halten: Steuerleitungen sind Informationswege mit geringem Durchfluss.
• Den Feststellbremskreis nach einfacher Logik lesen: In der Federspeicherleitung löst Druck die Bremse, nicht umgekehrt.
• Anhängerleitungen verwechseln: Die Vorratsleitung steht ständig unter Druck, die Bremsleitung nur beim Bremsen.
• Den Schaltplan eines anderen Herstellers verwenden: Symbol- und Farbkonventionen unterscheiden sich zwischen Herstellern.
• Die Elektronikebene ignorieren: Bei EBS und ABS kann eine pneumatisch korrekte Leitung sich wegen einer elektronischen Entscheidung anders verhalten.

Der gemeinsame Nenner dieser Fehler ist Eile. Die Legende zu lesen, die Fußnoten zu prüfen und den Schaltplan Ebene für Ebene zu markieren, dauert insgesamt wenige Minuten; wird das übersprungen, wird die verlorene Zeit in Stunden gemessen. Schaltplan-Lesen ist kein Talent, sondern eine Disziplin mit fester Reihenfolge.

Zuletzt muss die Grenze des Schaltplans bekannt sein: Er zeigt, wie das System aufgebaut ist und wie es sich verhalten soll – nicht, was ein Bauteil tatsächlich tut. Eine verschlissene Dichtung, ein verstopfter Schalldämpfer oder eine ermüdete Feder sind darin nicht sichtbar. Deshalb läuft die Schaltplan-Verfolgung immer zusammen mit der Messung: Die Zeichnung grenzt den Suchbereich ein, die Messung entscheidet. In jedem Fall gilt der aktuelle OE-Schaltplan zu Fahrgestell- und Ausstattungscode des Fahrzeugs samt Servicehandbuch.
