Comment lire le schéma de freinage pneumatique d'un poids lourd

Sur le mur de l'atelier, l'impression A3 affiche des dizaines de rectangles, des traits interrompus, de petits triangles et des repères à deux chiffres. Le chauffeur dit : « la pression baisse, la nuit le manomètre est retombé au matin. » La différence entre le mécanicien qui sait lire ce schéma et celui qui ne le sait pas se voit dès les cinq premières minutes devant ce document. Celui qui ne sait pas cherche une à une les pièces qu'il reconnaît dans le dessin et, faute de pouvoir suivre le tracé, commence à démonter. Celui qui sait lit d'abord la légende, sépare les circuits, restreint logiquement la zone où la fuite doit se trouver, puis se rend directement à un point de test. Ce guide n'explique pas le fonctionnement du circuit de freinage pneumatique, mais la lecture du dessin qui le représente : langage des symboles, codes de conduites et de ports, architecture des circuits et réduction de panne à partir du schéma.

Que raconte le schéma de circuit ? La différence avec le plan d'implantation

La première erreur sur le terrain consiste à se tromper sur la nature du dessin. Le schéma de circuit pneumatique ne montre pas l'emplacement réel des pièces sur le véhicule, mais la fonction qui les relie entre elles. Le compresseur dessiné à gauche des réservoirs sur le schéma n'est pas forcément raccordé côté gauche sur le camion. Le schéma n'est pas une carte routière mais un tableau logique ; distances et angles ne sont choisis que pour la lisibilité.

Pour un même système, quatre dessins complémentaires coexistent. Le schéma de circuit pneumatique donne le trajet de l'air et la logique de commutation. Le plan d'implantation des conduites montre le trajet physique des tuyaux sur le châssis. Le plan d'implantation des pièces repère où chaque valve est fixée. Le schéma électrique porte le câblage des modulateurs, capteurs et témoins. Pour une fuite, le schéma pneumatique ; pour localiser une valve, le plan d'implantation ; pour un câble, le schéma électrique. Confondre l'un avec l'autre fait perdre du temps.

Le schéma pneumatique repose sur une hypothèse silencieuse : le dessin représente le système dans un seul état donné. La plupart des schémas OE le montrent hors pression, moteur à l'arrêt et frein de parking serré ; les flèches dans les cases de valve correspondent à cet état. L'objection « sur le schéma c'est ouvert, sur le véhicule c'est fermé » vient presque toujours de cette hypothèse non lue.

Pour le fonctionnement physique du système, la chaîne du compresseur à la chambre de frein et la logique d'entretien, consultez le guide sur le principe de fonctionnement des systèmes de freinage pneumatique ; cet article traite de sa traduction sur le papier.

Le langage des symboles du schéma : comment sont dessinés valve, réservoir, dessiccateur et chambre de frein ?

Les schémas pneumatiques utilisent un langage de signes. Les symboles ne représentent pas l'apparence de la pièce mais sa fonction ; le symbole du dessiccateur ne ressemble donc pas au dessiccateur réel, mais indique d'un coup d'œil ce qu'il fait.

Le langage des symboles obéit à quatre règles. Premièrement, les éléments qui produisent et stockent l'énergie sont des volumes fermés : le compresseur est un cercle avec un triangle plein tourné vers l'extérieur, le réservoir un corps allongé et fermé. Deuxièmement, les valves sont des cases carrées, et chaque case accolée aux autres correspond à une position de commutation ; les flèches indiquent le sens du flux entre ports, les repères en T indiquent le port fermé. Troisièmement, le mode de commande est inscrit sur le bord de la case : ressort, pédale, levier, bobine électrique ou conduite pilote en trait interrompu. Quatrièmement, le type de trait indique la fonction de la conduite : continu pour le travail principal, interrompu pour la commande, mixte point-tiret pour une gaine ou une liaison mécanique.

Ces correspondances sont l'usage courant, mais la seule source fiable reste la légende propre au dessin en main. Certains constructeurs regroupent dessiccateur et régulateur dans une seule case, d'autres intègrent la valve relais au groupe de la chambre. Face à un symbole inconnu, revenir à la légende plutôt que deviner est la discipline de base de la lecture de schéma.

Que signifient les couleurs de conduites, les types de traits et les numéros de ports ?

La couche qui porte le plus d'information, ce sont les conduites. La couleur indique à quel circuit une conduite appartient, le type de trait sa fonction, et le numéro à son extrémité le port de raccordement. Ces trois éléments lus ensemble, même une conduite impossible à suivre à l'œil nu se classe en quelques secondes.

Le codage couleur varie d'un constructeur à l'autre et ne répond à aucune norme internationale unique et obligatoire. On retrouve néanmoins une famille de conventions fréquente sur les schémas européens de poids lourds : alimentation en couleur neutre, deux circuits de service chacun dans une couleur distincte, circuit de parking à part, conduites de remorque assorties aux couleurs des têtes d'accouplement. En noir et blanc, la couleur disparaît ; la distinction se fait alors par l'épaisseur du trait, la trame ou l'étiquette de circuit.

Les codes numériques sont plus fiables que la couleur : ils restent lisibles en noir et blanc et sont gravés sur le corps de la pièce. L'usage courant consiste à numéroter le port selon sa fonction : les entrées d'alimentation portent un chiffre, les sorties d'utilisation un autre, la purge un autre encore, les entrées de commande un dernier. Quand plusieurs ports partagent une fonction, un second chiffre les distingue ; sur une valve à deux sorties, celles-ci partagent le même chiffre principal mais des indices différents.

Le détail de la numérotation varie selon le constructeur et la famille de valve. Un numéro lu sur le schéma doit être vérifié contre celui moulé sur le corps de la valve. S'ils diffèrent, soit une variante différente est montée, soit le schéma correspond à un autre code d'équipement ; il faut trancher ce point avant tout démontage.

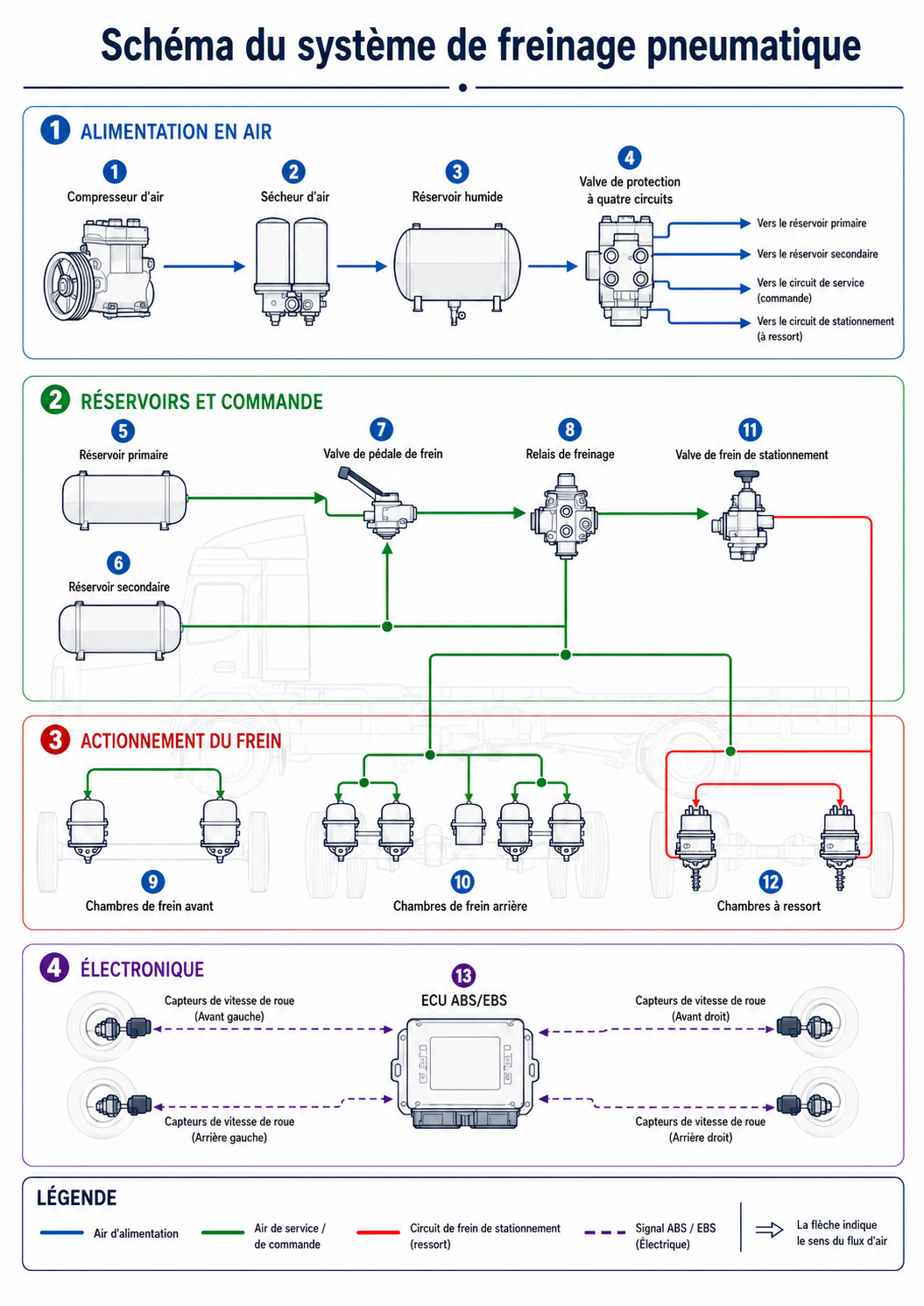

Comment lire le schéma du système de freinage pneumatique ? La méthode de lecture par couches

Un schéma du système de freinage pneumatique ne se lit pas de gauche à droite d'un seul tenant. Le lecteur expérimenté n'aborde pas le dessin comme une image unique, mais comme des couches superposées, une seule à la fois. Cette méthode découpe une impression A3 complexe en morceaux gérables.

L'ordre de lecture recommandé est le suivant. Premier passage : la légende. Couleurs, types de trait, abréviations et notes de variante. Deuxième passage : l'alimentation. Du compresseur au dessiccateur, à la valve de protection et aux réservoirs, suivi comme une seule conduite. Troisième passage : la séparation des circuits. On compte les sorties de la valve de protection, et on suit chacune vers son réservoir, sa valve, sa chambre. Quatrième passage : les conduites de commande. Seuls les traits interrompus sont suivis, pour déduire quelle valve est commutée par quelle information. Cinquième passage : les limites. Têtes d'accouplement de remorque, raccords de test, points de bascule vers le schéma électrique et notes de variante.

Le circuit d'alimentation : suivre le schéma du compresseur aux réservoirs

Tout schéma de freinage pneumatique commence au même endroit : le compresseur. La conduite qui en sort va d'abord vers la partie qui régule la pression et retient l'humidité, soit deux ou trois symboles : le dessiccateur d'air, le régulateur de pression intégré ou dessiné à part, et, sur la plupart des schémas, un petit réservoir de régénération à côté.

Le détail le plus instructif du régulateur est le trait interrompu qui revient vers le compresseur. Cette conduite pilote le met en marche à vide au seuil haut de pression, et le fait repomper au seuil bas. Sans elle, impossible de répondre à « pourquoi le compresseur ne pompe-t-il pas en continu ». Elle déclenche aussi le cycle de purge du dessiccateur ; la sortie de purge et le silencieux se trouvent donc juste à côté de la conduite du régulateur.

Sur les poids lourds, la pression de service se situe grosso modo entre 8 et 12,5 bar, avec un écart de quelques bars entre coupure et remise en marche. Les valeurs varient selon le véhicule et l'équipement ; pour le chiffre exact, le manuel OE fait foi. Le schéma ne donne pas de chiffres ; il montre quel nœud commande quel autre.

Après le dessiccateur, la conduite entre dans la valve de protection multicircuit, point de ramification le plus critique du schéma et fin du passage d'alimentation. En entrée, une seule conduite ; en sortie, autant que de circuits. À partir d'ici, ce n'est plus un système unique, mais des circuits isolés les uns des autres.

Pourquoi une séparation en deux circuits, et comment se voit-elle sur le schéma ?

Le principe fondamental de conception du système de freinage poids lourd est qu'une seule défaillance ne doit jamais laisser le véhicule sans frein. Sur le papier, cela se traduit par un circuit de service séparé en au moins deux branches indépendantes. Le plus simple de le voir sur le schéma : la façon dont la valve de frein à pédale est dessinée, non pas une case unique, mais deux cases superposées. Chaque étage a sa propre entrée, sa propre sortie et sa propre purge ; la pédale commande les deux, mais leurs volumes d'air ne se mélangent jamais.

La séparation se fait généralement par essieu : un circuit alimente l'avant, l'autre l'arrière. Certaines configurations présentent une répartition croisée ou mixte. L'architecture se lit directement sur le schéma ; il suffit de voir dans quel groupe de chambres se termine la conduite sortant de la valve de pied. C'est le moyen le plus rapide de comprendre, face à « le frein tient mais faiblement », quel circuit ne fonctionne pas.

L'indépendance est aussi préservée côté réservoirs : chaque circuit de service a le sien, et ils ne communiquent qu'via la valve de protection, de façon contrôlée. Un circuit percé ne vide pas l'air de l'autre. Sur le schéma, cela se traduit par des sorties de la valve de protection numérotées distinctement, dont les conduites ne se rejoignent plus jamais.

Pour le rôle, les types et les symptômes de panne des valves, le guide des valves de frein pneumatique de camion est une référence détaillée ; savoir quel mécanisme se cache derrière la case facilite la lecture du dessin.

Normes et lectures complémentaires

La disposition qu'encode un schéma n'est pas arbitraire : elle suit les règles d'équipement des véhicules à freinage pneumatique. Aux États-Unis, la norme fédérale des freins à air FMVSS 121 (49 CFR 571.121) définit les réservoirs, la protection et les temps qu'un système conforme doit présenter, ce qui explique que les mêmes circuits de base apparaissent sur presque tous les plans des constructeurs. Pour un parcours composant par composant du même système hors schéma, consultez la référence illustrée sur airbrakecompressor.com. Vérifiez toujours les numéros de port et les répartitions de circuit sur le plan à jour du constructeur concerné, car les dispositions varient.

En France, l'obligation de maintenir le système de freinage en bon état de fonctionnement relève du Code de la route, et sa vérification passe par le contrôle technique périodique : les véhicules de transport de marchandises dont le PTAC dépasse 3,5 tonnes sont contrôlés une fois par an, le freinage figurant parmi les points de contrôle (Service-Public / Entreprendre). Le cadre réglementaire applicable aux véhicules lourds est publié par le ministère chargé des Transports.

Où se situe la valve de protection à quatre circuits sur le schéma ?

Le composant le plus souvent mal compris est la valve de protection multicircuit. Son nom évoque une soupape de sécurité limitant la pression ; en réalité, sa fonction est d'isoler les circuits entre eux et de gérer la priorité de remplissage. Sur le schéma, une case à une entrée et quatre sorties ou plus, frontière entre le passage d'alimentation et celui des circuits.

Ses deux fonctions se lisent sur le schéma. La priorité : au remplissage à partir de zéro, service d'abord, parking et auxiliaires ensuite. L'isolation : en cas de perte de pression sur une sortie, celle-ci se ferme, les autres restant opérationnelles. Cela se traduit par des sorties progressant chacune sur sa propre branche, sans jamais se rejoindre.

La logique de ce tableau se résume à une question : « quelle sortie a une pression basse ? » Si toutes les sorties sont basses ensemble, le problème est côté alimentation : compresseur, dessiccateur, régulateur ou entrée de la valve. Si une seule est basse, le problème est sur la branche propre à ce circuit, celle qui est alors balayée sur le schéma.

Le circuit de frein de service : suivi de la conduite de la valve de pied aux chambres de frein

Le circuit de frein de service est la partie la plus dense du schéma : il contient l'alimentation en pression continue et la conduite de travail, qui ne se met sous pression qu'au freinage. Distinguer les deux est la clé de lecture : la conduite du réservoir à la valve de pied est en pression continue ; celle qui en sort ne se met sous pression que lorsqu'on appuie sur la pédale. Même dessinées avec la même épaisseur de trait, leurs fonctions diffèrent.

Quand on appuie sur la pédale, chaque étage de la valve de pied transmet à sa sortie l'air reçu par son propre port d'alimentation. Côté avant, cette sortie va souvent directement aux chambres. Côté arrière, une valve relais s'intercale généralement : la conduite fine issue de la valve de pied ne transporte qu'une information, l'air qui remplit les chambres vient directement du réservoir arrière par le chemin le plus court. Le but est de raccourcir le temps de réponse, ce qu'exprime sur le schéma la conduite en trait interrompu arrivant au port de commande de la valve relais.

Sur la branche arrière figure souvent un correcteur de freinage. En version mécanique, la tringle en trait mixte point-tiret venant de l'essieu se repère aussitôt ; en électronique, cette fonction passe au modulateur et n'apparaît qu'en simple case. Son rôle : empêcher qu'une force excessive n'arrive à l'essieu arrière à vide. Ignoré, il rend inexplicable la plainte « les roues arrière se bloquent trop tôt à vide ».

Le circuit se termine par les chambres. Un cylindre à membrane à une entrée est une chambre de service ; un cylindre à deux compartiments, dont l'arrière porte le symbole du ressort, est une chambre combinée. La distinction est indispensable : les deux entrées de la chambre combinée sont raccordées à deux circuits différents, avec des conduites de couleurs différentes sur le schéma.

Comment suivre le circuit de frein de parking et de la chambre à ressort sur le schéma ?

Le circuit de parking est la seule partie du schéma où la logique fonctionne à l'envers, ce qui en fait la plus souvent mal lue. Dans le circuit de service, la pression applique le frein ; dans le circuit de parking, la pression desserre le frein. Le ressort puissant à l'intérieur de la chambre applique le frein mécaniquement, la pression d'air le libère en le comprimant. Dès qu'on voit le symbole du ressort, toute la logique de cette branche doit être lue à l'envers.

Cette logique inversée est une conception de sécurité délibérée : en cas de perte de pression, le frein s'applique de lui-même, le système basculant du côté sûr en cas de défaillance. Desserrer la chambre à ressort demande généralement une pression de l'ordre de 5 à 6 bar, mais le seuil exact dépend du véhicule et se trouve dans le manuel d'entretien OE. L'essentiel n'est pas le chiffre mais le comportement : le véhicule ne peut pas être déplacé tant que le système n'est pas suffisamment rempli.

La branche de parking part de la valve de frein à main. Le symbole de levier et ses crans indiquent les positions du conducteur. Il existe aussi une position de test : elle dessert les freins de la remorque pour tester uniquement la tenue du tracteur sur son frein de parking, et se dessine comme une case séparée. La conduite qui sort de la valve va vers le compartiment parking des chambres à ressort, en passant généralement par une valve relais puis par une valve navette (clapet anti-retour double).

Cette valve navette est le nœud le plus instructif du circuit de parking. Son rôle : empêcher qu'une force ne s'applique simultanément côté parking et côté service ; freiner au pied avec le parking serré ajouterait la force du ressort à celle de l'air, sollicitant la chambre au-delà de sa limite. Le symbole de la bille à deux entrées signale un nœud qui ne laisse passer que la plus grande des deux forces.

Comment sont représentées les conduites de liaison et les couleurs des raccords de la remorque ?

Sur le bord droit du schéma du tracteur se trouvent des symboles de raccords séparables formés de deux demi-cercles : les têtes d'accouplement de la remorque, là où le schéma dit « le système ne s'arrête pas ici, un second schéma existe de l'autre côté ». Entre tracteur et remorque, deux conduites d'air aux fonctions strictement différentes.

La conduite d'alimentation envoie de l'air en continu vers la remorque et remplit son propre réservoir. La conduite de commande ne se met sous pression qu'au freinage et transporte l'information « avec quelle intensité freiner ». En usage européen, la tête d'accouplement d'alimentation est codée rouge, celle de commande jaune ; en Amérique du Nord, l'alimentation reste rouge et la commande de service est bleue. Ces couleurs sont reprises sur les conduites correspondantes du schéma.

Côté tracteur, le composant qui gère ces deux conduites est la valve de commande remorque : une case à plusieurs entrées, recevant une commande de chacun des deux circuits de service plus une du circuit de parking. Ces trois entrées expliquent que la remorque puisse être freinée par la pédale, par le frein à main, ou par l'un des deux circuits de service si l'autre est défaillant.

La logique de sécurité la plus importante se cache ici : la coupure de la conduite d'alimentation applique les freins de la remorque. Si une tête d'accouplement se détache ou qu'un flexible se rompt, la valve relais de parking montée sur la remorque purge les chambres à ressort. Visible sur le schéma, car l'entrée de commande de cette valve relais est raccordée à la conduite d'alimentation. Sans le savoir, impossible d'expliquer « le flexible d'alimentation s'est rompu, pourquoi la remorque s'est-elle bloquée ».

Les schémas du tracteur et de la remorque sont des documents distincts, utilisés ensemble. D'où la méthode de séparation la plus rapide sur le terrain : si la fuite persiste après désaccouplement de la remorque, le problème est côté remorque ; sinon, il est côté tracteur. Ce seul geste réduit de moitié la zone à balayer.

ABS et EBS : comment la couche électronique s'intègre-t-elle au schéma pneumatique ?

Sur les véhicules modernes, le schéma pneumatique seul ne suffit plus, car le trajet de l'air est en partie déterminé par l'électronique. Cette couche apparaît sous deux formes : les cases de modulateur et les repères de bascule vers le schéma électrique. Le modulateur se dessine comme une valve ordinaire, avec ports d'alimentation, de sortie et de purge ; sa différence : la commande arrive par un symbole électrique, non par une conduite pilote en trait interrompu.

Sur un système ABS, l'architecture pneumatique reste globalement inchangée ; les modulateurs se placent sur les conduites existantes et n'interviennent qu'au début d'un blocage, si bien qu'un schéma ABS ressemble beaucoup à son équivalent sans ABS. Sur un système EBS, l'architecture change : l'ordre de freinage passe d'abord par un signal électrique, la conduite pneumatique restant une voie de secours. Pour distinguer les deux, examiner la fonction des conduites sortant de la valve de pied.

Conséquence la plus importante : une conduite qui paraît correcte sur le schéma pneumatique peut ne pas se comporter comme attendu en cas de panne électronique. Qu'un modulateur coupe la pression n'est pas forcément un défaut pneumatique, mais peut être une décision électronique délibérée. Sur les véhicules EBS, la lecture du schéma se mène donc toujours avec celle des codes de défaut.

Diagnostic de panne à partir du schéma : par quel nœud commencer en cas de perte de pression ?

C'est ici que l'objectif réel de la lecture de schéma se révèle. Face à une perte de pression, le but n'est pas de trouver directement la fuite, mais d'abord de restreindre la zone où elle peut se trouver. Le schéma y parvient en découpant le système en nœuds : chaque valve, chaque réservoir et chaque tête d'accouplement est un nœud, et chaque nœud une limite mesurable. La séquence ci-dessous s'adapte au véhicule ; à chaque étape, la procédure de sécurité du manuel OE s'applique.

1. Précisez la plainte : sur quel indicateur, quel circuit, en combien de temps et dans quelles conditions la baisse se produit-elle ? Véhicule à l'arrêt, au freinage, frein de parking serré ? Ces réponses réduisent déjà le champ de recherche.
2. Vérifiez que le schéma en main correspond au véhicule. Comparez le code de châssis et d'équipement, les notes de variante en en-tête et les numéros des valves réellement montées ; un suivi mené sur un schéma inadapté part sur une base fausse.
3. Lisez la légende et marquez au crayon la conduite d'alimentation d'un bout à l'autre. Le trajet du compresseur au dessiccateur, au régulateur et à la valve de protection doit devenir visible comme une chaîne unique.
4. Remplissez le système et observez tous les indicateurs ensemble. Tous les circuits baissent-ils ensemble, ou un seul ? Cette observation détermine si la panne se situe avant ou après la valve de protection, et élimine la moitié du schéma.
5. Repérez les raccords de test et cherchez le nœud limite : la portion entre le dernier point où la pression est correcte et le premier point où elle est basse est celle où la fuite doit se trouver.
6. Désaccouplez la remorque et répétez la mesure. Si la fuite persiste, la recherche se déplace vers le schéma de la remorque ; sinon, elle reste côté tracteur. Cette étape apporte souvent le gain le plus important.
7. Écoutez et observez les orifices de purge des valves. Une purge qui souffle en continu indique la valve en cause ; la recherche s'arrête là où cette purge apparaît sur le schéma.
8. Testez le circuit de parking séparément. Actionnez la valve de frein à main cran par cran en observant la conduite des chambres à ressort ; une fuite côté parking peut fausser les mesures du circuit de service.
9. Avant de démonter le nœud repéré, vérifiez-le sur le schéma : alimente-t-il vraiment le circuit où se produit la plainte ? Un démontage sans confirmer cette correspondance crée souvent une seconde panne.
10. Après réparation, répétez la même mesure aux mêmes points de test et consignez le résultat dans le dossier du véhicule avec le nom du nœud tel qu'il apparaît sur le schéma. Cet enregistrement évite de tout rebalayer à la panne suivante.

La force de cette méthode : aucune étape ne laisse place à la conjecture, chacune transformant un nœud lu sur le schéma en limite mesurable. Utilisée avec le guide de diagnostic des pannes de frein pneumatique, qui balaie causes et solutions par symptôme, le suivi par schéma relie rapidement une liste de symptômes à un nœud physique.

Pourquoi les schémas des constructeurs diffèrent-ils, et pourquoi le schéma OE fait-il foi ?

Les schémas des ressources pédagogiques générales ont une valeur d'apprentissage, mais ne s'utilisent pas seuls sur le terrain. La même architecture de base est appliquée différemment par chaque constructeur, et ces différences mènent directement à des erreurs de diagnostic.

Première différence, la convention de dessin : un constructeur place l'alimentation en haut, un autre en bas ; l'un sépare les circuits par la couleur, l'autre par les numéros ; l'un isole la valve relais, l'autre l'intègre au groupe de la chambre. Deuxième différence, le choix des composants : une même fonction est assurée par une valve séparée sur un véhicule, par un module intégré sur un autre. Troisième différence, la plus risquée : les variantes d'équipement, un même modèle possédant des schémas différents selon sa superstructure, sa configuration d'essieux, sa suspension et son marché.

D'où un seul critère valable pour choisir un schéma : il doit correspondre au code de châssis et d'équipement du véhicule. Même marque et même modèle ne suffisent pas ; suivre un schéma sans vérifier cette correspondance revient à avancer avec la bonne méthode sur la mauvaise carte. Les schémas génériques servent à apprendre, le schéma OE sert à intervenir. Son actualité compte aussi : les constructeurs publient des changements de composants par bulletins de service. Si le numéro de la valve sur le véhicule ne correspond pas au schéma, c'est le véhicule qui a raison, pas l'impression.

Les erreurs d'interprétation les plus fréquentes sur le terrain

La plupart des erreurs de lecture de schéma ne viennent pas d'un manque de connaissance, mais d'hypothèses non identifiées. Les suivantes sont les plus répétées en atelier, et chacune coûte un temps mesurable.

• Prendre le schéma pour un plan d'implantation : position et orientation ne représentent pas l'emplacement physique ; pour localiser une valve, passer au plan d'implantation.
• Prendre les cases de valve pour des compartiments physiques : les cases accolées sont des positions de commutation, pas des chambres ; trois cases signifient trois positions.
• Oublier dans quel état le dessin représente le système : la plupart des schémas montrent le système hors pression, frein de parking serré ; sans le savoir, les positions sont mal interprétées.
• Prendre le trait interrompu pour une conduite principale : les conduites de commande sont des voies d'information à faible débit ; en attendre un débit élevé fait déclarer défaillant un système sain.
• Lire le circuit de parking avec une logique directe : sur la conduite de la chambre à ressort, la pression dessert le frein ; sans cette logique inversée, tout le circuit est mal interprété.
• Confondre les conduites de la remorque : l'alimentation est continue, la commande n'est sous pression qu'au freinage ; les confondre inverse la lecture du comportement de la remorque.
• Utiliser le schéma d'un autre constructeur : l'écart entre conventions de symboles et de couleurs fait appliquer au mauvais véhicule un schéma pourtant bien lu.
• Ignorer la couche électronique : sur un véhicule EBS ou ABS, une conduite correcte en pneumatique peut se comporter autrement à cause d'une décision électronique.

Le point commun de ces erreurs est la précipitation. Lire la légende, balayer les notes de bas de page et marquer le schéma couche par couche prend en tout quelques minutes ; les sauter fait perdre des heures. Lire un schéma n'est pas un talent, c'est une discipline à l'ordre bien défini.

Enfin, il faut connaître la limite du schéma : il explique comment le système est construit et doit se comporter, pas ce que la pièce fait réellement. Un joint usé, un silencieux bouché ou un ressort fatigué ne s'y voient pas. Le suivi par schéma va donc toujours de pair avec la mesure : le dessin restreint la zone de recherche, la mesure tranche. Dans tous les cas, le schéma de circuit OE actuel du châssis et du code d'équipement, ainsi que le manuel d'entretien, font foi.
