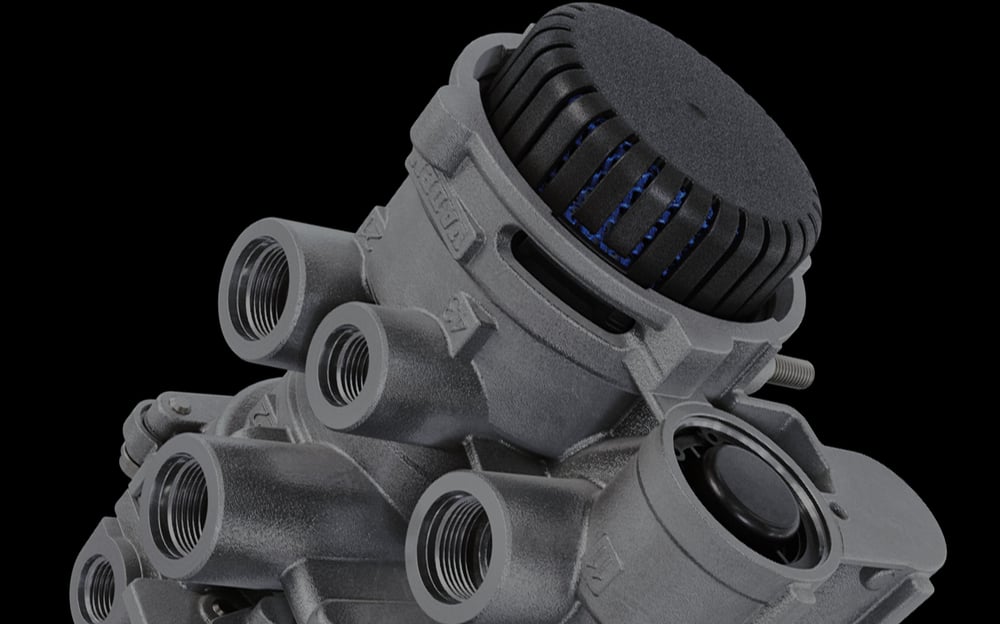

Valvole Pneumatiche dei Freni per Camion: Tipi, Funzioni e Sintomi di Guasto
Sistemi frenanti ad aria

Valvole Pneumatiche dei Freni per Camion: Tipi, Funzioni e Sintomi di Guasto

Vaden Team
Vaden Team

Temmuz 10, 2026

Una valvola pneumatica dei freni è qualsiasi unità di controllo che dosa, indirizza o scarica l'aria compressa all'interno dell'impianto frenante di un camion. I veicoli industriali pesanti si affidano a una catena di queste valvole per convertire la pressione sul pedale in una frenata rapida, sicura e proporzionale al carico su ogni asse. Quando una valvola esce dalle specifiche, gli spazi di arresto si allungano, l'aria viene sprecata e l'intero circuito diventa imprevedibile. Questa guida analizza le principali valvole pneumatiche dei freni dei camion, la funzione di ciascuna, i sintomi di guasto e come scegliere il ricambio di qualità OE corretto.

Come l'impianto frenante ad aria compressa muove l'aria attraverso le sue valvole

Il circuito frenante di un camion parte dal compressore, che invia l'aria attraverso il regolatore di pressione e l'essiccatore fino ai serbatoi. Da lì, la richiesta del conducente e la logica di sicurezza sono gestite da una sequenza di valvole prima che l'aria raggiunga i cilindri del freno. Comprendere l'ordine aiuta a diagnosticare rapidamente i guasti:

  • Compressore e valvola di scarico/regolatore — generano e limitano la pressione dell'impianto (in genere 8–12,5 bar).
  • Valvola freno a pedale (valvola a doppio circuito) — dispositivo principale di comando del conducente.
  • Valvola relè — accelera l'erogazione e lo scarico sugli assi più lontani.
  • Correttore di frenata / valvola sensibile al carico — adatta la frenata al carico dell'asse.
  • Cilindri del freno — convertono la pressione dell'aria in forza meccanica sui freni fondamentali.

Valvola freno a pedale (valvola a doppio circuito)

La valvola freno a pedale—chiamata anche valvola del pedale del freno o valvola a doppio circuito—si trova direttamente sotto il pedale ed è la principale interfaccia del conducente con i freni di servizio. Premendo il pedale la valvola si apre in modo proporzionale, erogando aria dosata a entrambi i circuiti di servizio. Trattandosi di una valvola doppia (tandem), alimenta i circuiti anteriore e posteriore in modo indipendente, così una perdita in un circuito lascia comunque operativo l'altro—un requisito di legge sui camion moderni.

Sintomi di guasto della valvola freno a pedale

  • Pedale spugnoso, che affonda o a scatti.
  • Aria che fuoriesce dallo scarico della valvola quando si preme o si rilascia il pedale.
  • Applicazione ritardata dei freni o rilascio lento (freni che strisciano).
  • Pressione non uniforme tra i due circuiti indicata dal manometro doppio.

Valvola relè dei freni ad aria

La valvola relè dei freni esiste per risolvere un problema di tempistica: gli assi posteriori sono lontani dalla valvola a pedale, quindi se tutta l'aria dovesse percorrere l'intera lunghezza del telaio, l'applicazione e il rilascio sarebbero in ritardo. La funzione della valvola relè è prelevare un piccolo segnale pilota dalla valvola freno a pedale e utilizzare l'alimentazione di un serbatoio vicino per erogare localmente un volume d'aria grande e rapido ai cilindri del freno posteriori—per poi scaricarlo altrettanto velocemente quando il conducente rilascia.

Le valvole relè sono usate anche sui rimorchi e per comandare i freni a molla (di stazionamento). Molte sono specificate con una pressione di apertura (la pressione pilota alla quale inizia l'erogazione) per regolare con precisione l'equilibrio tra gli assi.

Sintomi di guasto della valvola relè

  • Rilascio lento dei freni che fa strisciare e surriscaldare i freni posteriori.
  • Applicazione ritardata dell'asse posteriore e scarso equilibrio anteriore-posteriore.
  • Perdita d'aria continua dalla luce di scarico della valvola relè.
  • Freni che mordono o strappano sull'asse motore o del rimorchio.

Valvola di scarico sul compressore d'aria (regolatore)

La valvola di scarico sul compressore d'aria lavora insieme al regolatore di pressione per controllare quando il compressore pompa e quando gira a vuoto. Una volta che i serbatoi raggiungono la pressione di stacco, il regolatore comanda l'apertura della valvola di scarico, sfiatando la mandata del compressore (o sollevando l'aspirazione) affinché giri a vuoto invece di generare pressione inutile. Quando la pressione dell'impianto scende alla pressione di attacco, la valvola di scarico si chiude e il compressore riprende a caricare. Questo ciclo protegge il compressore, riduce il consumo di carburante e mantiene la pressione entro la fascia di sicurezza.

Sintomi di guasto della valvola di scarico / regolatore

  • Pressione dell'impianto che sale troppo e fa intervenire la valvola di sicurezza.
  • Compressore che non scarica mai, si surriscalda e trafila olio.
  • Pressione che non raggiunge lo stacco, oppure cicla troppo frequentemente.
  • Aria che soffia in continuazione dallo scarico del regolatore.

Correttore di frenata e valvola sensibile al carico (LSV / ALB)

Il correttore di frenata—spesso chiamato valvola sensibile al carico, LSV o valvola freno automatica in funzione del carico (ALB)—regola la forza frenante in base a quanto è caricato l'asse. Collegato meccanicamente all'asse o alla sospensione pneumatica, riduce la pressione erogata quando il camion viaggia a vuoto (evitando il bloccaggio delle ruote e le zone piatte del battistrada) e consente la piena pressione a pieno carico. Sui veicoli con sospensioni pneumatiche questa funzione è gestita sempre più elettronicamente all'interno del sistema EBS, ma i correttori di frenata meccanici restano diffusi in gran parte del parco circolante.

Sintomi di guasto della valvola sensibile al carico

  • Ruote posteriori che si bloccano facilmente quando il camion è vuoto.
  • Frenata posteriore debole a pieno carico.
  • Leveraggio grippato o valvola che non segue più il movimento della sospensione.
  • Usura irregolare dei pneumatici dovuta al ripetuto bloccaggio delle ruote.

Guida rapida ai sintomi delle valvole pneumatiche dei freni

ValvolaFunzione principaleSegnale di guasto tipico
Valvola a pedale / del pedale del frenoDosa la richiesta del conducente ai due circuitiPedale spugnoso, perdita dallo scarico in applicazione
Valvola relèApplicazione e rilascio locale rapido al posteriore/rimorchioFreni che strisciano, rilascio lento
Valvola di scarico / regolatoreAlterna il compressore tra carico e minimoSovrapressione o mancata generazione di pressione
Correttore di frenata / valvola sensibile al caricoAdatta la frenata al carico dell'asseBloccaggio posteriore a vuoto, debole a pieno carico

Guida alla sostituzione e alla diagnosi

Prima di condannare una valvola, verifica che il guasto sia la valvola e non il sintomo di problemi a monte. Controlla la pressione dei serbatoi rispetto ai valori di attacco/stacco del costruttore, ispeziona l'essiccatore d'aria e scarica i serbatoi dall'umidità e dall'olio, ed escludi una tubazione in nylon fessurata o un raccordo corroso. L'acqua saponata sulle luci individua rapidamente le perdite esterne; una perdita persistente dalla luce di scarico indica di solito una guarnizione interna o una membrana difettosa all'interno della valvola stessa.

Quando sostituisci una valvola, abbina esattamente la configurazione delle luci, il tipo di filettatura e la pressione nominale, monta guarnizioni nuove e collauda sempre l'intero circuito per la tempistica di applicazione/rilascio e per la tenuta prima di rimettere il veicolo in servizio. Non mescolare mai pressioni di apertura diverse all'interno di un gruppo asse, perché ciò altera l'equilibrio di frenata.

Valvole freni di qualità OE VADEN ORIGINAL

VADEN ORIGINAL produce valvole pneumatiche dei freni e componenti pneumatici come equivalenti di qualità OE esatti (birebir OE muadili) per le principali piattaforme di veicoli pesanti. Ogni valvola è costruita secondo le specifiche originali di dimensione, tenuta e pressione, quindi collaudata per l'ermeticità e per il corretto comportamento di apertura/risposta—offrendo alle flotte l'affidabilità dell'originale a un costo unitario inferiore.

Scopri le gamme più pertinenti alle valvole trattate qui:

Devi abbinare un numero OE specifico o configurare una valvola per la tua flotta? Sfoglia il catalogo VADEN ORIGINAL o invia una richiesta e il nostro team tecnico confermerà l'equivalente corretto per il tuo veicolo.

Domande frequenti

Cosa fa una valvola pneumatica dei freni su un camion?

Una valvola pneumatica dei freni dosa, indirizza o scarica l'aria compressa all'interno dell'impianto frenante. Valvole diverse gestiscono la richiesta del conducente (valvola a pedale), l'erogazione locale rapida (valvola relè), il controllo del compressore (valvola di scarico/regolatore) e la proporzionalità al carico (correttore di frenata), lavorando insieme per produrre una frenata sicura e controllata su ogni asse.

Qual è la funzione di una valvola relè in un impianto frenante ad aria?

La valvola relè preleva un piccolo segnale pilota dalla valvola freno a pedale e utilizza un serbatoio vicino per erogare rapidamente un grande volume d'aria ai cilindri del freno posteriori o del rimorchio, per poi scaricarlo altrettanto velocemente al rilascio. Ciò riduce i tempi di applicazione e rilascio sugli assi lontani dal pedale e migliora l'equilibrio di frenata.

Quali sono i sintomi di una valvola di scarico difettosa sul compressore d'aria?

I segnali comuni sono la pressione dell'impianto che sale troppo facendo intervenire la valvola di sicurezza, il compressore che non scarica mai e si surriscalda o trafila olio, la pressione che non raggiunge lo stacco, oppure l'aria che soffia in continuazione dallo scarico del regolatore. Questi indicano una valvola di scarico o un regolatore difettoso.

Come capisco se la mia valvola freno a pedale si sta guastando?

I sintomi tipici della valvola freno a pedale includono un pedale spugnoso o che affonda, aria che fuoriesce dallo scarico della valvola quando si preme o si rilascia il pedale, applicazione ritardata o rilascio lento e pressione non uniforme tra i due circuiti sul manometro doppio. Conferma che la perdita sia sulla valvola prima di sostituirla.

Le valvole freni ad aria VADEN ORIGINAL sono un equivalente OE diretto?

Sì. Le valvole VADEN ORIGINAL sono prodotte secondo le specifiche originali di dimensione, tenuta e pressione come equivalenti di qualità OE esatti, quindi collaudate per l'ermeticità e la corretta risposta. Si montano e funzionano come il ricambio originale a un costo inferiore, e il team tecnico può confermare l'equivalente corretto per un dato numero OE.
