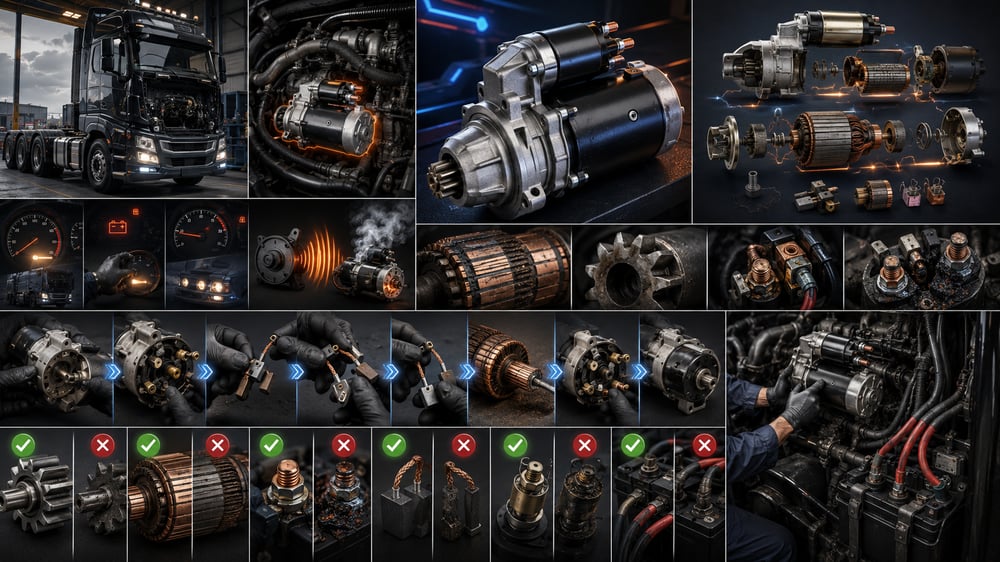

O Que É o Motor de Partida (Arranque) de Caminhão? Sintomas de Avaria e Troca das Escovas

É uma manhã fria no pátio. A ignição do cavalo mecânico é ligada, as luzes do painel acendem, o motorista gira a chave para a posição de partida e vem de baixo da cabine um único "clique" seco. O motor não gira. A maioria culpa direto o motor de arranque. Só que o mesmo sintoma é produzido por um cabo de massa frouxo, um borne oxidado, um conjunto de baterias cansado ou uma pastilha de contato queimada por dentro. O motor de arranque não responde pela qualidade da corrente que recebe; apenas sofre as consequências dela. Este guia o trata não como uma peça isolada, mas como o elo que carrega mais carga na cadeia de partida, do conjunto de baterias até a coroa do volante.

O que é o motor de arranque? Sua função e seu lugar na cadeia de partida

O motor de arranque é um motor elétrico que transforma, por um breve instante, a corrente contínua vinda do conjunto de baterias em um torque mecânico muito elevado, girando a coroa dentada do volante até acelerar o motor a ponto de ele conseguir funcionar sozinho. Sua função não é fazer o motor funcionar, e sim criar a condição para que ele consiga funcionar por conta própria. No instante em que essa condição é atingida, o motor de arranque se desengata e permanece em silêncio até a próxima partida.

No motor diesel não existe faísca para iniciar a combustão; o ar comprimido precisa atingir a temperatura que inflama o combustível por conta própria, e isso só acontece se o virabrequim girar rápido o suficiente. Num motor que gira devagar, o ar comprimido perde calor para a parede do cilindro e não chega ao ponto de ignição. Por isso, o verdadeiro trabalho do motor de arranque não é girar, é girar rápido o bastante; um motor de arranque que gira devagar é tão inútil quanto um que não gira.

O motor de arranque consome mais corrente do que todos os consumidores elétricos somados e sobrecarrega o conjunto de baterias de forma brusca. Por isso o circuito de partida usa os cabos mais grossos e a menor tolerância de resistência do veículo; qualquer defeito mínimo na instalação aparece primeiro ali. De forma indireta, ele faz todo o motor trabalhar através do virabrequim: o volante fica na ponta dele, e o pinhão engrena na coroa, movimentando o virabrequim, os pistões e os acessórios ligados a eles.

Motor de arranque e alternador são a mesma coisa?

No dia a dia, o motor de arranque é sempre a mesma peça, qualquer que seja o apelido usado na oficina. A confusão vem da outra máquina elétrica rotativa do veículo, o alternador. Os dois fazem o trabalho inverso um do outro: o motor de arranque transforma eletricidade em movimento, o alternador transforma movimento em eletricidade. Essa distinção é crítica no diagnóstico: num veículo que não pega de manhã, o culpado costuma ser o circuito de carga que não recarregou a bateria no dia anterior, não o motor de arranque. Se a carga está fraca, o motor de arranque é forçado a trabalhar com tensão insuficiente toda manhã; por isso as escovas e o disco de contato se desgastam antes da hora.

Como funciona o motor de arranque? A cadeia entre a chave e o volante

O circuito de partida tem duas camadas: a de comando, com fios finos, fechada pelo motorista na chave, e a de potência, com cabos grossos vindos direto do polo da bateria. O circuito de comando carrega só uma corrente pequena e excita um eletroímã; é o contato fechado por ele que libera a alta corrente.

Nos veículos pesados modernos há condições de segurança antes do sinal de comando: câmbio em ponto morto, embreagem pressionada, freio de estacionamento acionado e imobilizador confirmado. Faltando uma delas, nenhum comando chega ao motor de arranque e o defeito é atribuído a ele; por isso, diante de "nenhum som", o primeiro ponto a checar é o próprio comando.

O solenoide tem dois enrolamentos. O enrolamento de atração, mais forte, movimenta o núcleo de ferro; o enrolamento de retenção, mais fraco, mantém o núcleo na posição puxada. Quando o núcleo se move, uma alavanca empurra o pinhão bendix para frente, engatando-o na coroa do volante, e o disco de contato na outra ponta une os dois terminais principais, liberando a corrente da bateria para o motor de arranque. A ordem importa: primeiro o pinhão engrena, depois a corrente chega.

A corrente passa pelas escovas até o coletor, dali para os enrolamentos do induzido, e interage com o campo magnético para girar o rotor; girando, o coletor seleciona mecanicamente qual enrolamento é alimentado a cada instante. A característica do motor de arranque com bobinagem série é: parado, ou seja, no instante em que mais torque é necessário, ele puxa a corrente mais alta e produz o maior torque; à medida que a rotação sobe, a corrente consumida cai.

O que fazem o bendix e a embreagem unidirecional?

No instante em que o motor pega e passa a girar sozinho, a coroa do volante tenta girar o pinhão numa rotação muito acima da sua, o que destruiria em segundos um motor de arranque sem proteção. A proteção vem da embreagem unidirecional atrás do pinhão: ela transmite torque apenas do motor de arranque para o volante, e gira livre no sentido contrário. Quando a chave é solta, a mola de retorno puxa o núcleo de volta e o pinhão se desengata da coroa. Se ela patina por dentro, o motor de arranque gira fazendo barulho mas não move o volante; se a mola enfraquece ou o núcleo emperra, o pinhão fica engatado mesmo depois de o motor pegar, e o dano é rápido.

A diferença entre o motor de arranque de 24 V de um veículo pesado e o de um carro de passeio

O sistema de partida de um veículo pesado não é apenas uma versão ampliada do de um carro de passeio. A diferença mais visível é a tensão: veículos pesados operam em 24 V, obtidos com duas baterias de 12 V em série. Transportar a mesma potência com tensão mais alta significa corrente mais baixa e, consequentemente, menos aquecimento e menos perdas. Mas a ligação em série tem um custo: se uma bateria cansa, a partida perde qualidade mesmo com a outra perfeita. Por isso baterias parelhas, da mesma idade e capacidade, não são uma escolha, são regra.

A segunda diferença é a resistência a vencer ao girar o motor. O diesel pesado tem volume maior e taxa de compressão mais alta; há mais óleo interno, e frio ele funciona quase como um freio. O torque exigido é muito maior; a máquina cresce e os cabos engrossam. A terceira diferença é a manutenção: no carro de passeio o motor de arranque costuma ser trocado inteiro, no veículo pesado ele é projetado para ter peças renováveis — escovas, solenoide, bendix, buchas.

Motor de arranque de acionamento direto e com redução

No acionamento direto, o rotor e o pinhão ficam no mesmo eixo; é robusto e simples, mas a máquina precisa crescer para gerar o torque necessário. Com redução, entra um conjunto de engrenagens retas ou planetárias, o rotor gira numa estrutura menor e o torque é multiplicado pela relação de engrenagens; esse conjunto e seus mancais trazem uma nova superfície de falha. No lado do campo, o campo bobinado é comum em veículos pesados pela sua durabilidade, enquanto o desenho com ímã permanente é mais leve, mas mais sensível a calor e impacto.

Sintomas de defeito no motor de arranque e o que cada um significa

No defeito de partida, o som acelera o diagnóstico. Sem som algum, o problema está no comando ou o solenoide nunca foi excitado. Com um único clique, o comando chegou e o núcleo se moveu, mas o motor não girou. Com clique rápido e repetido, o núcleo é puxado e solto continuamente, quase sempre por alimentação insuficiente.

Os sintomas devem ser avaliados em conjunto. Se os faróis diminuem de intensidade ou o painel de instrumentos escurece durante a partida, o problema está na alimentação, não no motor de arranque; se nada acontece e os faróis não diminuem em nada, a corrente simplesmente não está chegando ao motor de arranque.

Bateria ou motor de arranque? A forma prática de diferenciar

O erro que mais desperdiça dinheiro em campo é trocar um motor de arranque bom por defeito na bateria ou no cabo. O novo aguenta um pouco mais de carga e o veículo funciona por um tempo, mas com a causa raiz intacta o quadro volta em poucas semanas. Só a medição sob carga quebra esse ciclo.

O princípio é simples: a resistência só se manifesta com corrente circulando. Em repouso, a tensão nos polos da bateria pode parecer boa; durante o acionamento, um borne oxidado consome boa parte dela e só o restante chega ao motor de arranque. Ler a tensão em repouso é enganoso; o que importa é o comportamento sob carga.

Leitura complementar

Para uma visão técnica em linguagem simples deste assunto, consulte o artigo de referência em Wikipedia. Confirme sempre os valores e procedimentos específicos com os dados de serviço do fabricante do veículo.

Medição de queda de tensão: flagrando o cabo e o borne em flagrante

A medição de queda de tensão é o caminho mais direto para achar a resistência oculta no circuito de partida. Uma conexão saudável transfere quase toda a tensão adiante, mesmo com alta corrente. Havendo oxidação, folga ou fios rompidos, parte da tensão vira calor ali mesmo; com as pontas do multímetro nos dois lados da conexão, essa perda é lida direto.

A medição deve ser feita obrigatoriamente durante o acionamento do motor de arranque, ou seja, com corrente real passando pelo circuito. O limite aceitável de queda está no manual do fabricante do veículo; o princípio geral é que, numa conexão limpa e saudável, a queda permanece pequena demais para ser medida. Se o limite não é conhecido, comparam-se diferentes pontos do mesmo circuito: se um elo da cadeia se destaca claramente dos demais, ele é o culpado.

1. Deixe o veículo em segurança, engate o ponto morto, acione o freio de estacionamento e cale as rodas. Se não quiser que o motor pegue, desative a injeção pelo método indicado pelo fabricante; nunca interrompa o circuito removendo um cabo qualquer.
2. Inspecione visualmente as conexões da bateria e os pontos de massa. Anote esbranquiçamento, esverdeamento, isolamento rachado e parafusos soltos; corrigir isso antes de começar a medir já resolve boa parte dos casos.
3. Ajuste o multímetro na escala de tensão em corrente contínua. Encoste uma ponta no polo positivo da bateria e a outra no terminal principal de entrada do motor de arranque; as pontas devem tocar as superfícies metálicas de conexão, não o cabo.
4. Peça a um auxiliar para acionar a partida e leia o valor. O valor lido é a tensão perdida em toda a linha positiva; se for expressivo, cada conexão dessa linha é medida separadamente, isolando o ponto exato.
5. Repita a mesma medição no lado negativo: uma ponta no polo negativo da bateria, a outra na carcaça do motor de arranque, acionando a partida. A perda do lado da massa é tão comum quanto a do lado positivo, mas costuma passar despercebida.
6. Desmonte a conexão que apresentou resultado ruim, limpe, troque o terminal se necessário e aperte com o torque indicado pelo fabricante. A graxa de proteção é aplicada depois do aperto, nunca entre as superfícies de contato.
7. Repita a medição para comprovar a melhora e registre os valores na ficha do veículo. Se o sintoma persistir depois de o circuito estar limpo, aí sim a remoção do motor de arranque se justifica; seguindo essa ordem, a chance de o motor de arranque removido realmente estar com defeito aumenta muito.

Defeitos no solenoide: disco de contato, enrolamento de atração e de retenção

O solenoide é a peça que mais falha no motor de arranque, e a maioria dos defeitos vem do contato. Toda a corrente de partida passa pelo disco de cobre na ponta do núcleo móvel, que pressiona os dois terminais fixos. A cada partida o arco desgasta a superfície, que escurecida aumenta a resistência, gerando mais calor num processo que se acelera sozinho; no fim, mesmo tocando o terminal, o disco não passa mais corrente suficiente. O sintoma é clássico: há um único clique seco, porque o núcleo se moveu, mas o motor não gira.

O segundo defeito mais comum está no enrolamento de retenção. O de atração puxa o núcleo, mas se a tensão cai de repente, a retenção não segura o núcleo e o solta; recuperada a tensão, ele puxa de novo. Esse ciclo se repete várias vezes por segundo e produz o clique rápido. Por trás disso quase sempre não está o solenoide, e sim uma bateria cansada ou uma conexão de alta resistência. O terceiro grupo é o emperramento mecânico: com corrosão no alojamento do núcleo ou mola de retorno fraca, o contato não abre depois de soltar a chave, o motor de arranque segue alimentado e um dano permanente começa em segundos. A única atitude correta é desligar o motor imediatamente e desligar a chave geral da bateria.

Nos motores de arranque de veículos pesados, o solenoide costuma estar disponível como peça de reposição separada. Ao trocá-lo, a alavanca, o pino e a mola de retorno também devem ser verificados; uma alavanca desgastada leva o solenoide novo à mesma condição em pouco tempo. A oxidação dos terminais deve ser limpa, os terminais de cabo trocados e os parafusos apertados com o torque indicado pelo fabricante; aperto excessivo arranca o prisioneiro do terminal da carcaça.

Desgaste das escovas, coletor e induzido: o que se desgasta dentro do motor de arranque?

O único contato elétrico por atrito no motor de arranque é entre escovas e coletor. As escovas são blocos de carbono pressionados contra o coletor por molas, e transferem a corrente à peça giratória por esse contato. A cada partida encurtam, a pressão da mola cai e o contato piora. Perto do limite de escova, o motor de arranque não morre de uma vez, fica instável primeiro: às vezes gira, às vezes não, e quando gira, mais devagar. Isso engana porque se confunde com defeito de bateria; o ponto que diferencia é: na lentidão por escova, a alimentação está saudável — faróis e painel não caem mais que o esperado — mas o motor gira pesado assim mesmo. O que cai sob carga não é a bateria, é a própria resistência interna do motor de arranque.

O coletor, superfície onde as escovas trabalham, também se desgasta. Poeira de carbono, vapor de óleo e umidade preenchem os espaços de isolamento entre as lâminas, e essas pontes desviam a corrente do caminho correto; a superfície fica irregular e a escova não assenta por completo. O coletor pode ser retificado até certo limite; abaixo dele, o induzido inteiro é substituído.

Do lado do induzido, há dois defeitos típicos. Se o isolamento do enrolamento rompe e faz curto, o motor de arranque puxa corrente alta, esquenta e solta cheiro de queimado e fumaça. O segundo é mecânico: com as buchas do eixo do rotor desgastadas, o rotor perde o centro e roça nos polos de campo ou ímãs; o atrito reduz o torque, aumenta o calor e, avançado, quebra os ímãs. A folga e o raspado sentidos ao girar manualmente o motor de arranque removido são o aviso antecipado desse defeito.

Troca das escovas do motor de arranque passo a passo

1. Desligue a chave geral da bateria, remova o borne negativo e prenda a ponta retirada de forma que não encoste na carroceria. O cabo principal sobre o motor de arranque pode continuar com tensão mesmo com a chave desligada.
2. Remova o motor de arranque do veículo, limpe a carcaça por fora e marque as posições de referência necessárias para a remontagem; uma carcaça desmontada sem marcação é remontada no ângulo errado.
3. Remova o solenoide e a tampa traseira. A ordem varia conforme o projeto; as molas e arruelas sob a tampa podem saltar, então a tampa deve ser levantada reta e com cuidado.
4. Retire o porta-escovas e examine as escovas: avalie comprimento, regularidade da superfície de desgaste, integridade do trançado do cabo e pressão da mola. O limite de aceitação está no manual OE.
5. Inspecione a superfície do coletor: procure escurecimento, degraus, preenchimento entre as lâminas e riscos; limpe a superfície de forma adequada e reabra os espaços entre as lâminas conforme o procedimento. Não use lixa nem escova de aço.
6. Verifique o isolamento do enrolamento do induzido e a condição de curto-circuito com o equipamento adequado; pular esta etapa apenas adia o defeito. Verifique também as buchas que sustentam o eixo do rotor, e substitua-as se houver folga.
7. Instale as escovas novas no porta-escovas; confirme que as molas estão bem assentadas e que as escovas se movem livremente no canal, sem travar. Garanta que os cabos das escovas não vão tocar nas peças giratórias.
8. Remonte a carcaça de acordo com as marcações, troque juntas e retentores, e aperte os elementos de fixação com o torque indicado pelo fabricante. No teste em bancada, o som de rotação deve ser uniforme, o movimento do pinhão nítido e a mola de retorno rápida.
9. Instale o motor de arranque no veículo, conecte o cabo principal por último, recoloque as tampas de isolamento e repita a medição de queda de tensão, registrando o resultado.

Diferenciando dano no bendix, na embreagem unidirecional e na coroa do volante

O ruído metálico de raspagem na partida não indica sozinho o culpado; pode vir do pinhão do motor de arranque ou da coroa do volante. A distinção é crítica no planejamento: o pinhão troca junto com o motor de arranque, mas a coroa exige abrir a carcaça do volante, muitas vezes com a descida do câmbio, um serviço bem maior.

A primeira regra é a distribuição do dano. No pinhão ele se espalha por toda a circunferência, pois a cada tentativa engrena um dente diferente. Na coroa do volante o dano é localizado, concentrado num arco estreito, nas poucas posições em que o motor tende a parar. Olhando pelo furo de inspeção, se uma parte da coroa está intacta e outra parte está esmagada, a culpada é a coroa. A segunda regra é a repetibilidade: se o veículo às vezes parte sem problema e às vezes raspa no mesmo ponto, essa é a assinatura de um dano localizado.

O defeito na embreagem unidirecional também aparece sem ruído. Patinando, o motor de arranque gira alto e à vontade enquanto o volante não se move; o motorista costuma dizer que ele "gira em vazio". No motor de arranque removido, o pinhão deve girar livre em um sentido e travado no outro; se gira livre nos dois sentidos, a embreagem já acabou; se trava nos dois sentidos, ela emperrou e vai arrastar o motor de arranque quando o motor pegar.

Frio, viscosidade do óleo e a carga sobre o motor de arranque

Não é coincidência os defeitos de partida aumentarem no inverno. O frio atinge o circuito por dois lados: reduz a corrente que a bateria fornece e aumenta o torque necessário para girar o motor. As reações químicas da bateria desaceleram no frio; a mesma bateria que dá corrente fácil num dia ameno não consegue no frio. Ao mesmo tempo, o óleo do motor engrossa, o atrito aumenta e cresce a resistência que o motor de arranque precisa vencer. Um sistema que já trabalha no limite no verão fica parado na estrada no primeiro frio de verdade.

A fluidez do óleo do motor a frio é indicada, nos óleos multiviscosos, pelo número antes da letra W; quanto menor esse número, mais fácil o óleo flui no frio e menos resistência o motor de arranque enfrenta. Ainda assim, a escolha do óleo não é uma decisão isolada; a classe e a especificação aprovadas pelo fabricante do motor são o que vale.

A disciplina na partida a frio também conta. O tempo contínuo de acionamento deve ser curto, com pausas entre tentativas para esfriar o motor de arranque e recuperar a bateria; o valor de referência é o do fabricante. Acionar a partida por longos períodos seguidos acaba com escovas e coletor de uma vez, e pode queimar o induzido. Se o motor não pega em algumas tentativas corretas, o problema geralmente não está no motor de arranque, e sim do lado do combustível ou do pré-aquecimento; forçar o motor de arranque também acaba destruindo uma peça que estava boa.

Do lado da frota, a preparação para o inverno é a prática que mais reduz os defeitos de partida: teste de carga das baterias antes do frio, limpeza dos bornes, verificação das tranças de massa e checagem do circuito de pré-aquecimento. Em veículos que vão ficar parados por muito tempo, o conjunto de baterias deve ser mantido sob carga; uma bateria descarregada também se danifica no frio.

O motor de arranque deve ser revisado ou trocado?

O motor de arranque de um veículo pesado é projetado para ser revisado: escovas, solenoide, conjunto bendix, mola de retorno, alavanca e buchas existem como peças de serviço. Isso não empurra a decisão automaticamente para a revisão; ela depende de qual camada da máquina removida chegou ao fim da vida útil.

O princípio geral: peça de desgaste no fim, revisão; peça estrutural no fim, troca. Escovas, solenoide, embreagem e buchas são de desgaste; carcaça, induzido e campo são estruturais. Com coletor abaixo do limite de retificação, fuga no induzido, ímãs trincados ou carcaça trincada, a revisão deixa de ser econômica. Num motor de arranque cheio de água ou óleo, qualquer reparo feito sem localizar a origem do vazamento tem vida curta. Do lado da frota, o terceiro item é o tempo parado do veículo; o prejuízo de um cavalo mecânico imobilizado na estrada costuma superar de longe a diferença de preço entre as peças.

Cuidados na remoção e na montagem

Antes da remoção, desliga-se a chave geral e desconecta-se o borne negativo; o cabo positivo principal liga direto ao motor de arranque. As posições dos cabos são marcadas, pois trocar o terminal fino de comando pelo principal gera um defeito difícil de diagnosticar depois. Na montagem, três pontos são críticos: em algumas aplicações, esquecer o calço entre a carcaça e o bloco altera a folga do pinhão e produz ruído de raspagem; o torque de fixação segue o valor e a sequência do fabricante; os terminais devem estar limpos, as tampas de isolamento devem encaixar no lugar, e os cabos devem ser fixados longe do escapamento, no percurso original.

Seja revisão ou troca, a causa raiz deve ser eliminada antes de instalar o motor de arranque. Bateria fraca, borne oxidado, massa cansada ou carga ineficiente sem correção levam o motor de arranque novo pelo mesmo caminho; o reparo mais caro em campo é trocar a mesma peça duas vezes.

Manutenção, vida útil e proteção do circuito de partida

O motor de arranque em si não tem manutenção periódica própria; a manutenção do motor de arranque é a manutenção do circuito de partida. O que determina sua vida útil é a qualidade da tensão que chega até ele e a forma como ele é exigido. Os itens a seguir são os controles que mais reduzem defeitos de partida na prática das frotas.

• Disciplina do conjunto de baterias: manter as baterias parelhas e da mesma idade; ao trocar uma, avaliar o par junto e testar sob carga antes do inverno.
• Inspeção de bornes e massa: limpar os bornes periodicamente e verificar as tranças de massa quanto a oxidação e folga.
• Verificação da chave geral: a chave geral da bateria deve ser checada por medição, mesmo que pareça boa por fora; uma chave queimada por dentro é uma fonte de defeito silenciosa.
• Acompanhamento do circuito de carga: verificar regularmente a saída do alternador e a tensão da correia; carga insuficiente força o motor de arranque toda manhã e encurta a vida das escovas.
• Disciplina no tempo de partida: orientar os motoristas sobre o tempo contínuo de acionamento e a espera entre tentativas; se o motor não pega, o motor de arranque não deve ser forçado.
• Acompanhamento de vazamentos e ruídos: eliminar a origem de óleo ou água que pinga sobre a carcaça do motor de arranque; qualquer ruído metálico novo na partida deve ser investigado sem demora.
• Registro de medições: anotar as medições de queda de tensão na ficha do veículo e, ao trocar um motor de arranque, abri-lo para verificar o que realmente chegou ao fim.

O motor de arranque entra em ação no momento mais crítico do veículo pesado; trabalha poucos segundos por dia, e são eles que decidem se a viagem começa. Por isso o defeito deve ser resolvido sempre na mesma ordem: primeiro a alimentação e as conexões, depois o comando, depois o solenoide, e o motor de arranque só é questionado por último. Seguindo essa ordem, a troca desnecessária de peças desaparece e o defeito real é resolvido sem repetição. Para todos os critérios de medição, valores de torque e ajuste, vale a documentação de serviço OE atualizada correspondente ao código de motor e chassi do veículo.
