Conjunto de Balancins e Eixo: Falhas, Troca e Manutenção

Em um veículo comercial pesado, o primeiro mecanismo que salta aos olhos quando se abre a tampa do motor é o conjunto de balancins; e é também o ponto mais comentado no campo, sempre associado à queixa de "tique-taque". Um motor que estala a frio e silencia ao aquecer e outro cujo ruído endurece conforme a rotação sobe indicam duas falhas completamente diferentes na mesma região. Partir do ruído direto para a regulagem de válvulas é um hábito comum, mas o ajuste da folga na maioria das vezes corrige o efeito, não a causa. Este guia explica, na linguagem do técnico de oficina, o que o conjunto faz, qual sintoma aponta para qual componente, a sequência correta de desmontagem e torque e os hábitos de manutenção que determinam a vida útil.

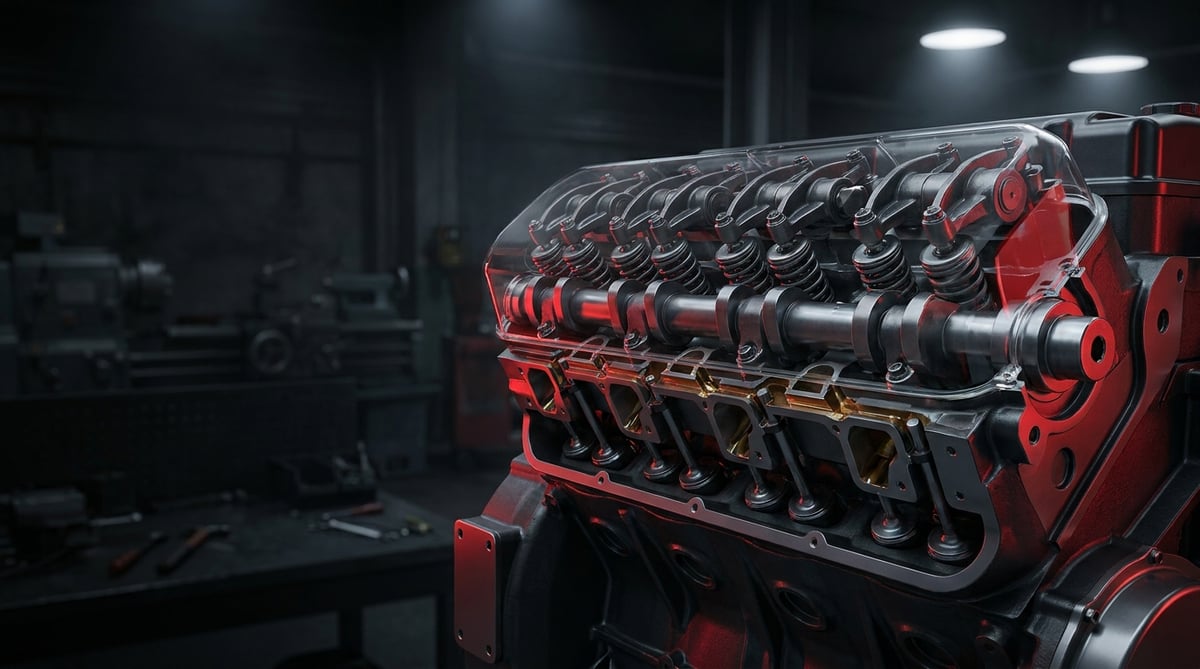

O que é o Conjunto de Balancins e Eixo de Balancins? Função e princípio de funcionamento

O Conjunto de Balancins e Eixo de Balancins é o conjunto completo do mecanismo de válvulas de motores de veículos comerciais pesados, formado pelos balancins, pelo eixo que os sustenta, buchas, parafusos de regulagem e elementos de fixação, que transmite o movimento vindo do eixo comando de válvulas — através da vareta de acionamento ou por contato direto — à válvula ou à ponte do injetor, trabalhando tipicamente com uma relação de balancim entre 1,4:1 e 1,8:1. O ajuste da folga de válvulas também é feito por meio deste conjunto, geralmente na faixa de 0,2 a 0,8 mm em motores diesel pesados.

O mesmo grupo de peças é conhecido por vários nomes no campo e nos catálogos: balancim, braço oscilante, rocker arm, eixo de balancins, eixo dos balancins, conjunto de balancins e, nas versões completas, kit de eixo de balancins. Independentemente do nome usado na busca, o critério de seleção não muda: código do motor e número de referência OE.

O princípio de funcionamento é o de uma alavanca. O came do eixo comando empurra para cima uma das extremidades do balancim por meio do tucho e da vareta de acionamento; o balancim oscila em torno do seu centro de rotação sobre o eixo e, na outra extremidade, o parafuso de regulagem ou o rolete pressiona a haste da válvula ou a ponte de válvulas, abrindo-a. O curso curto do perfil do came se converte, graças à relação de balancim, em uma distância de abertura maior no lado da válvula; ao chegar ao círculo-base do came, a mola fecha a válvula. Como esse ciclo se repete centenas de vezes por minuto mesmo em marcha lenta, o conjunto de balancins é um grupo que trabalha sob carga de impacto contínua.

Em diesel comerciais pesados, o conjunto de balancins não tem apenas a função de abrir válvulas. Na arquitetura de bomba-injetora (unit injector), um balancim independente pressiona o pistão de alta pressão do injetor; já em motores equipados com freio-motor, o mecanismo adicional sobre o balancim de escape assume a função de descompressão. Por isso, três ou até quatro balancins com funções distintas podem conviver lado a lado no mesmo eixo, e eles não são intercambiáveis entre si.

Como funciona a lubrificação no eixo?

O Conjunto de Balancins e Eixo de Balancins está ligado ao circuito de lubrificação pressurizada do motor. O óleo entra pelo canal do cabeçote até o suporte do eixo, dali para o furo axial no interior do eixo, e se distribui à superfície da bucha pelos furos radiais alinhados com cada mancal de balancim. A consequência prática é esta: um problema de lubrificação na região dos balancins quase nunca significa "falta de óleo"; em geral significa que o furo está obstruído, que o eixo foi montado invertido ou que a pressão de óleo em marcha lenta quente caiu.

Diferença entre balancim de rolete e de patim (deslizante)

O Conjunto de Balancins e Eixo de Balancins é fabricado em duas arquiteturas básicas de contato. Nos balancins de patim (tipo deslizante), o contato com a válvula ou a ponte ocorre por atrito de deslizamento sobre uma superfície esférica temperada; é simples e resistente, mas altamente dependente do filme de óleo. Nos balancins de rolete, o contato se dá por rolamento sobre um rolete com mancal de agulhas; a perda por atrito é baixa e permite perfis de came mais agressivos, porém o mancal do rolete é sensível a óleo sujo. Não é possível substituir um pelo outro; a altura do balancim é projetada em conjunto com o perfil do came.

Componentes e elementos auxiliares

• Balancim (braço oscilante): corpo em aço forjado ou ferro fundido nodular; com geometrias distintas para admissão, escape e injetor.
• Eixo de balancins: eixo de aço temperado e oco; funciona como canal de distribuição de óleo.
• Bucha (casquilho do mancal): casquilho de bronze ou compósito inserido no corpo do balancim; o desgaste começa aqui.
• Parafuso de regulagem e contraporca: elemento onde se ajusta a folga de válvulas.
• Rolete e mancal de agulhas: contato com o came ou a ponte nos balancins de rolete.
• Suportes do eixo (mancais) e parafusos: elementos que fixam o eixo ao cabeçote, apertados com ângulo na maioria das aplicações.
• Molas, arruelas espaçadoras e anéis elásticos: elementos que mantêm a posição axial dos balancins sobre o eixo.
• Ponte de válvulas (travessa) e pino-guia: distribuem o movimento para duas válvulas em cabeçotes de válvulas duplas.

Como identificar uma falha no Conjunto de Balancins e Eixo de Balancins?

As falhas do Conjunto de Balancins e Eixo de Balancins quase sempre se manifestam primeiro pelo ruído e, em seguida, refletem-se nos dados de desempenho. O engano mais frequente no campo é atribuir todo tique-taque à folga de válvulas; na verdade, a abertura espontânea da folga é, na maioria das vezes, consequência do desgaste da bucha, da ponta do parafuso de regulagem ou da ponte. A tabela abaixo associa os sintomas de campo às causas prováveis e ao método de verificação.

Diagnóstico da folga com calibrador de lâminas

No diagnóstico do Conjunto de Balancins e Eixo de Balancins, o primeiro passo é a medição da folga de válvulas com o motor frio e na ordem de ciclo indicada pelo fabricante. O valor diagnóstico está menos no número de um cilindro isolado e mais na distribuição entre os cilindros: se todos abriram na mesma medida, trata-se de desgaste normal; se apenas um balancim se destaca claramente, a bucha, o parafuso ou a ponte daquele balancim é suspeita. A lâmina do calibrador deve entrar paralela à superfície de contato e deslizar com leve atrito; a sensação de "entrar forçado" ou "folgar" indica erro de medição.

Medição da folga entre bucha e eixo

O par de desgaste principal no Conjunto de Balancins e Eixo de Balancins é a bucha do balancim com o eixo. No diagnóstico de campo, com a tampa aberta, o balancim é movimentado radialmente com a mão; qualquer movimento perceptível já indica ultrapassagem do limite. A avaliação precisa é feita medindo o diâmetro do eixo com micrômetro e o diâmetro interno da bucha com comparador de diâmetro interno, e tomando a diferença. O desgaste localizado (degrau) formado nas regiões de assentamento dos balancins aparece na medição mesmo quando é pequeno demais para ser visto a olho nu; por isso, renovar apenas os balancins e deixar o eixo desgastado é um erro de diagnóstico frequente.

Confirmação do caminho de lubrificação

Se houver desgaste recorrente na região do Conjunto de Balancins e Eixo de Balancins, o diagnóstico deve se estender até o circuito de óleo. Com o eixo desmontado, os furos de óleo axiais e radiais são inspecionados com ar comprimido; fuligem e borra de óleo se acumulam nesses furos. Com o motor montado, a pressão de óleo medida em marcha lenta quente é determinante; uma pressão no limite se manifesta primeiro no grupo dos balancins, que é o consumidor mais distante. Descobrir que a verdadeira causa dos balancins desgastados é o intervalo de troca de óleo estendido é um dos quadros mais comuns no campo.

Como substituir o Conjunto de Balancins e Eixo de Balancins? Passo a passo

1. Imobilize o veículo e deixe o motor esfriar: acione o freio de estacionamento, calce as rodas, desligue o motor e aguarde o resfriamento. Desconecte o polo negativo da bateria. Nas aplicações em que é preciso bascular a cabine, instale obrigatoriamente a trava de segurança do basculamento.
2. Libere o acesso e retire a tampa: remova a tampa superior do motor, as tubulações de ar, as calhas de cabos e, se necessário, os conectores dos injetores, identificando-os com etiquetas. Solte os parafusos da tampa de balancins de forma gradual, de fora para dentro, e após abrir a tampa seque a região com pano limpo; a borra de óleo compromete tanto a medição quanto a montagem. A junta da tampa é de uso único na maioria das aplicações.
3. Faça as medições antes de desmontar: registre as folgas de válvulas atuais cilindro a cilindro. Esse registro é o caminho mais rápido para saber se a falha está em um único balancim ou em um desgaste generalizado, e serve de referência para a comparação após a montagem.
4. Solte os parafusos dos suportes do eixo gradualmente: solte os parafusos em várias voltas e de forma simétrica, de dentro para fora, nunca de uma só vez. Como as molas de válvula empurram o eixo para cima, um afrouxamento rápido a partir de um único ponto pode empenar o eixo ou trincar o suporte.
5. Retire o conjunto do eixo inteiro e identifique as peças: o eixo, os balancins e os suportes devem ser retirados juntos sempre que possível; cada balancim deve ser identificado com o número do cilindro e a informação de admissão/escape e colocado em ordem em uma bandeja. Se as posições se misturarem, as superfícies de contato já assentadas não se encaixam.
6. Verifique as varetas de acionamento e as pontes: role as varetas sobre uma superfície plana para checar o empenamento e inspecione visualmente as esferas das pontas. Observe se há crateras nas pontes de válvulas e desgaste no pino-guia; se os balancins forem renovados e a ponte desgastada permanecer, o ruído volta em pouco tempo.
7. Avalie o conjunto removido por meio de medições: meça o diâmetro do eixo nas regiões de assentamento dos balancins e o diâmetro interno da bucha com comparador. Se houver crateras na superfície de contato do balancim, escavação na ponta do parafuso de regulagem, dureza de giro ou coloração de calor no rolete, a peça deve ser renovada; quando o desgaste está em mais de um balancim, a substituição do conjunto completo é a decisão correta.
8. Prepare o conjunto novo com lubrificação: confirme que os furos de óleo do eixo novo estão desobstruídos e sem rebarba; aplique óleo de motor limpo ou a pasta de montagem recomendada pelo fabricante no eixo, nas buchas e nas superfícies de contato. A montagem a seco deixa riscos permanentes nos primeiros segundos.
9. Instale o eixo atentando para a orientação: os furos de óleo e o pino de posicionamento permitem uma única orientação correta; um eixo montado invertido descarrega o óleo dentro da tampa em vez de levá-lo às buchas. Confirme visualmente que as varetas assentaram em seus alojamentos e que os balancins estão centrados sobre a ponte.
10. Aperte na sequência e no torque corretos: aperte os parafusos dos suportes na sequência indicada pelo fabricante, de dentro para fora e em pelo menos duas etapas; em muitos motores comerciais pesados a etapa final é de aperto angular (torque + graus) e esses parafusos podem ser de uso único. Os requisitos de exatidão e calibração das ferramentas de torque estão definidos na família de normas ISO 6789; verifique a validade da calibração da chave que você utiliza.
11. Regule a folga de válvulas e feche o motor: ajuste as folgas com o motor frio, seguindo a ordem de ciclo do fabricante; ao apertar a contraporca, confirme com o calibrador de lâminas que o ajuste não se deslocou. Monte a tampa com junta nova, dê partida no motor e acompanhe o ruído e a pressão de óleo em marcha lenta, e verifique novamente os valores após um breve teste de rodagem.

Quais são os erros mais comuns na troca do Conjunto de Balancins e Eixo de Balancins?

• Trocar as posições dos balancins: quando uma superfície de contato já assentada vai para outra válvula, começa um desgaste acelerado; a identificação durante a desmontagem não deve ser negligenciada.
• Instalar o balancim de admissão no lugar do de escape: ainda que pareçam semelhantes por fora, a relação de balancim e a geometria de contato são diferentes; a faixa de ajuste não fecha.
• Apertar os parafusos dos suportes de uma só vez: o aperto assimétrico contra a resistência das molas de válvula empena o eixo e cria risco de trinca no suporte.
• Pular o procedimento de aperto angular: parafusos apertados com a lógica do "torque mais ou menos igual" se afrouxam com o tempo; reutilizar um parafuso de uso único traz o mesmo risco.
• Montagem a seco ou invertida: um eixo posto em funcionamento sem lubrificação sofre riscos nos primeiros segundos; já em um eixo montado invertido, os furos de óleo erram o alvo.
• Ignorar a ponte, a vareta de acionamento e a ponta da válvula: a cadeia de desgaste não se limita ao balancim; o ruído volta em pouco tempo.
• Apertar a contraporca sem segurar o parafuso de regulagem: o parafuso gira, o ajuste se desloca e a medição se perde.
• Trocar apenas a peça sem investigar a causa-raiz: se a baixa pressão de óleo ou o intervalo de troca de óleo estendido continuarem, o conjunto novo terá a mesma vida útil.

Valores técnicos e pontos de verificação do Conjunto de Balancins e Eixo de Balancins

Para o Conjunto de Balancins e Eixo de Balancins, os valores abaixo são faixas de referência geral encontradas com frequência em motores diesel comerciais pesados. Família de motor, faixa de emissões, equipamento de freio-motor e ano de fabricação alteram essas faixas de forma significativa; para dados exatos, prevalece o manual de serviço atualizado específico do código do motor. O material do corpo do balancim e do eixo geralmente se enquadra na classe dos aços beneficiados (família de normas EN 10083) ou dos ferros fundidos nodulares de alta resistência (família de normas EN 1563), enquanto a rugosidade das superfícies de contato é especificada pelas definições da ISO 4287. Essas correspondências normativas descrevem a classe do material e não vinculam uma peça específica — o material e os dados de superfície exatos devem ser confirmados no catálogo OE correspondente.

• As folgas de válvulas estão equilibradas entre os cilindros ou há um balancim destoante?
• Há folga radial perceptível ao movimentar os balancins sobre o eixo com a mão?
• Observa-se degrau, risco ou coloração de calor na superfície do eixo, nas regiões de assentamento dos balancins?
• Os furos de óleo axiais e radiais do eixo estão desobstruídos, há acúmulo de fuligem?
• A ponta do parafuso de regulagem, o rolete e as superfícies de contato da ponte de válvulas apresentam crateras?
• As varetas de acionamento estão retas, as esferas das pontas estão íntegras?
• Há sinais de afrouxamento, alongamento ou dano de rosca nos parafusos dos suportes?
• A pressão de óleo em marcha lenta quente está dentro da faixa esperada; há partículas cor de bronze ou metálicas brilhantes no filtro de óleo e no cárter?

Como fazer a manutenção do Conjunto de Balancins e Eixo de Balancins e prolongar sua vida útil?

Para o Conjunto de Balancins e Eixo de Balancins não existe um período de troca fixo definido; a vida útil é determinada por três fatores: limpeza do óleo, continuidade da pressão de óleo e realização periódica da regulagem de válvulas. Um conjunto que recebe manutenção regular pode trabalhar sem problemas durante toda a vida principal do motor. Em contrapartida, o intervalo de troca de óleo estendido e a regulagem de válvulas negligenciada aceleram o desgaste: quanto maior a folga, maior o impacto; quanto maior o impacto, mais rápido o desgaste da bucha, e o processo entra em um ciclo que se retroalimenta.

• Disciplina com óleo e filtro de óleo: o grupo dos balancins é um dos consumidores mais distantes do circuito de óleo; o efeito de um óleo contaminado e com viscosidade reduzida aparece aqui primeiro. O período indicado pelo fabricante não deve ser ultrapassado.
• Viscosidade correta e óleo aprovado pela OE: sair da especificação da lista de aprovação do fabricante do motor pode levar à ruptura do filme de óleo em marcha lenta quente.
• Fazer a regulagem de válvulas periodicamente: a regulagem não é apenas um procedimento para eliminar ruído, mas manutenção preventiva. A folga correta limita a carga de impacto e prolonga a vida tanto do balancim quanto da válvula.
• Registrar as medições durante a regulagem: anotar os valores medidos em cada manutenção revela cedo a tendência de desgaste; um balancim com desvio brusco é percebido antes de falhar.
• Monitorar a pressão de óleo: uma queda de pressão em marcha lenta quente é o alerta que deve ser levado em conta antes mesmo de surgir ruído na região dos balancins.
• Fazer uma verificação completa com a tampa aberta: se a tampa já foi removida, também devem ser revisados as pontes, as varetas de acionamento e a superfície da junta; abrir a tampa uma segunda vez significa repetir toda a mão de obra.
• Não exigir do motor na partida a frio: alta rotação antes de o óleo aquecer aumenta a carga de impacto justamente no momento em que o filme está mais fraco.

Em operações de frota, a abordagem mais eficiente é planejar o grupo dos balancins não como peças isoladas, mas como um conjunto de trabalho. Avaliar em conjunto o balancim, o eixo, a bucha, o parafuso de regulagem e, se necessário, as pontes de válvulas quando a tampa é aberta custa muito menos do que levar o veículo à oficina uma segunda vez alguns meses depois.
