Coletor e Tubo de Admissão: Falhas, Diagnóstico e Troca

Quando chega uma reclamação de perda de potência em um veículo comercial pesado, o reflexo da oficina costuma ser olhar para o turbo ou para os injetores. No entanto, o cenário mais comum no campo é bem mais simples: existe um vazamento em algum ponto do caminho do ar entre o turbo e o cabeçote. O coletor de admissão e o tubo de admissão são o último elo que leva o ar que o motor respira; uma junta amassada ou uma abraçadeira frouxa deixam o veículo lento na subida, escurecem a fumaça e aumentam o consumo de combustível. Este guia explica a função da linha de admissão, o caráter das falhas, a ordem correta de diagnóstico, a disciplina de desmontagem e montagem e os hábitos de manutenção que prolongam a vida útil do conjunto.

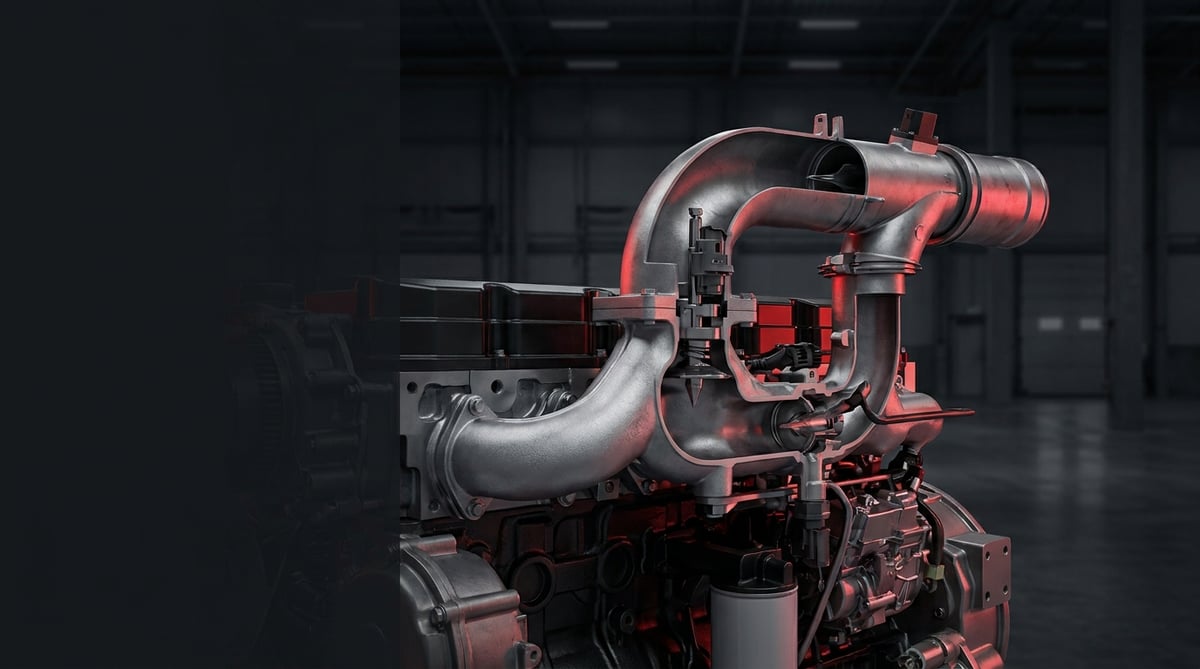

O que é o Coletor de Admissão e o Tubo de Admissão? Função e princípio de funcionamento

O Coletor de Admissão e o Tubo de Admissão formam o grupo do caminho do ar composto por um corpo fundido ou de alumínio, que distribui de forma equilibrada o ar pressurizado vindo do turbo e da saída do intercooler para os dutos de admissão do cabeçote, e pelos tubos de ligação que alimentam esse coletor. Em motores diesel comerciais pesados, a linha de admissão trabalha em plena carga com pressão de sobrealimentação tipicamente em torno de 2,5–4,5 bar absolutos (aproximadamente 1,5–3,5 bar manométricos); a temperatura do ar fica tipicamente entre 150–220 °C na saída do turbo e entre 40–70 °C na entrada do coletor, após o intercooler.

O Coletor de Admissão e o Tubo de Admissão recebem vários nomes no campo e nos catálogos: coletor de aspiração, coletor de ar, tubo de saída do turbo, tubo de ar de sobrealimentação, tubo do intercooler e curva de admissão. Todos pertencem à mesma família de componentes do caminho do ar; independentemente do nome usado na busca, o critério de seleção permanece o mesmo: código do motor e número de referência OE.

O princípio de funcionamento segue a lógica de uma corrente. O ar limpo que passa pelo filtro de ar é aspirado pelo lado compressor do turbo, comprimido e sai com temperatura elevada. O tubo na saída do turbo leva esse ar quente até o intercooler; o tubo na saída do intercooler traz o ar resfriado, com densidade aumentada, até o coletor de admissão. O coletor divide esse fluxo único em tantos ramos quantos forem os cilindros, entregando a cada cilindro a maior igualdade de ar possível. Nos motores das gerações Euro 5 e Euro 6, essa linha também abriga o ponto de mistura da EGR, o sensor de temperatura e pressão do ar de admissão e, em algumas aplicações, a borboleta de estrangulamento da admissão.

O ponto crítico é o seguinte: ao contrário do lado do escape, a linha de admissão trabalha sob pressão positiva. Uma abertura nesse trecho não aspira ar de fora, ela deixa escapar o ar pressurizado de dentro. O motor não enxerga essa perda; ele injeta combustível conforme a pressão que mede e a mistura se desequilibra. Em boa parte dos veículos que chegam à oficina com a queixa de "o turbo não está pressurizando", o turbo está íntegro e o vazamento está no tubo.

Corpo do coletor e diferenças de material

O corpo do coletor de admissão em aplicações comerciais pesadas é fabricado, na maioria das vezes, em liga de alumínio fundida; em alguns motores de carga pesada, em ferro fundido; e, nos trechos que trabalham em temperaturas mais baixas, em compósito reforçado. Nos corpos de alumínio fundido, tomam-se como referência a família de ligas de fundição da EN 1706 e as classes de tolerâncias gerais de fabricação da ISO 2768; por isso, a planicidade da superfície de vedação é avaliada com régua de precisão, e não a olho nu. A norma correspondente e a classe da liga podem variar conforme a família do motor, e o dado exato deve ser confirmado no catálogo OE correspondente.

Tubos de admissão, mangueiras e abraçadeiras

No lado do tubo de admissão observam-se três tipos de construção: tubo rígido de alumínio ou aço, mangueira flexível reforçada à base de silicone/EPDM e mangotes de união que ligam os dois. As mangueiras entre o turbo e o intercooler recebem reforço de malha em várias camadas, porque enfrentam tanto temperatura quanto pressão. A classe de temperatura e pressão das mangueiras de ar de sobrealimentação é definida pela especificação OE; no aspecto dimensional, tomam-se como referência normas gerais de mangueiras, como a ISO 1307. A união é feita, em geral, com abraçadeiras de torque fixo ou com mola.

Componentes e elementos auxiliares

• Corpo do coletor: peça fundida principal que distribui o ar aos cilindros.
• Junta do coletor: elemento de vedação entre o corpo e o cabeçote, geralmente de uso único.
• Tubos de saída do turbo e de saída do intercooler: linhas que conduzem o ar de sobrealimentação quente e resfriado.
• Mangueiras reforçadas e mangotes: conexões flexíveis que absorvem vibração e dilatação térmica.
• Abraçadeiras e suportes de fixação: elementos que mantêm o tubo em posição e afastado da vibração.
• Sensor de pressão/temperatura do ar de admissão: elemento de medição montado sobre o coletor.
• Tubo e válvula de mistura da EGR: trecho onde o gás de escape se mistura ao ar de admissão.
• Flange aquecedora: equipamento opcional que facilita a partida a frio.

Como identificar uma falha no Coletor de Admissão e no Tubo de Admissão?

As falhas do Coletor de Admissão e do Tubo de Admissão se concentram quase totalmente em dois grupos: a fuga de ar pressurizado para fora e a redução da seção interna por fuligem e óleo. A primeira se manifesta como assobio e perda de potência; a segunda, como fumaça e aumento de consumo. A tabela a seguir associa os sintomas de campo às causas prováveis e ao método de confirmação.

Como se faz o teste de vazamento por pressão (boost)?

A forma mais segura de procurar vazamento na linha de admissão é pressurizá-la externamente com o motor desligado. A entrada do turbo e a extremidade do coletor são fechadas com tampões adequados, a linha é preenchida com ar regulado tipicamente até a ordem de 1,0–1,5 bar manométricos e a queda de pressão é acompanhada. O ponto de vazamento é encontrado, na maioria das vezes, de ouvido, com espuma de sabão ou pelo sopro de ar sob a abraçadeira. A pressão de teste deve ser limitada pelo elemento mais frágil do sistema, e o valor exato deve ser obtido no manual de serviço.

Confirmação por dados: pressão de sobrealimentação alvo e real

A segunda perna do diagnóstico são os dados ao vivo. Se a diferença entre a pressão de sobrealimentação solicitada e o valor real se mantém aberta de forma permanente, há perda no caminho do ar. O ponto de atenção é que o sensor fica sobre o coletor: um vazamento antes do sensor aparece nos dados, ao passo que um vazamento muito próximo dos cilindros pode gerar perda de potência sem distorcer muito o valor que a central enxerga. Também é preciso verificar se o equipamento de diagnóstico exibe valor absoluto ou manométrico; há uma diferença de aproximadamente 1 bar entre as duas bases. Por isso o dado isolado não basta, e deve ser combinado com o teste físico de vazamento.

Verificação de fuligem e estreitamento

Em motores com EGR, a superfície interna do coletor de admissão acumula com o tempo uma camada formada por fuligem e óleo. Nos registros de assistência técnica e de devoluções da VADEN, o quadro mais frequente é que esse acúmulo se acelera de forma nítida em veículos de distribuição urbana, que rodam muito em percursos curtos e sob baixa carga, na comparação com veículos de longa distância. Para verificar, basta remover o alojamento do sensor ou uma tampa e observar com endoscópio; se houver estreitamento visível na seção dos ramos, entra em pauta a limpeza ou a substituição. Um ramo mais sujo do que os demais é sinal de enchimento desigual.

Como trocar o Coletor de Admissão e o Tubo de Admissão? Passo a passo

A troca do Coletor de Admissão e do Tubo de Admissão é um serviço em que a ordem de desmontagem e a disciplina de torque são tão determinantes quanto a própria peça; os passos a seguir cobrem todo o fluxo, da preparação de segurança até o teste de colocação em serviço.

1. Coloque o veículo em segurança: Desligue o motor, acione o freio de estacionamento, calce as rodas e desligue a chave geral da bateria. Em veículos com cabine basculante, bascule a cabine conforme as regras, trave o apoio de segurança e aguarde o motor esfriar.
2. Abra o acesso: Libere a área de trabalho removendo a tampa superior do motor, a conexão do filtro de ar, as calhas de cabos e, se necessário, o tubo do intercooler. Não tente retirar o tubo forçando ou flexionando outra peça.
3. Desconecte os plugues e as conexões auxiliares: Retire, identificando com etiquetas, os plugues do sensor de pressão/temperatura do ar de admissão, da alimentação da flange aquecedora e, se houver, do atuador da borboleta, protegendo as pontas contra sujeira. Em seguida, separe o tubo de mistura da EGR, a linha de ventilação do cárter e as mangueiras de vácuo; acrescente as juntas e os O-rings desse trecho à lista de peças a substituir.
4. Limpe a região: Retire poeira, areia e óleo do entorno do flange do coletor e das conexões dos tubos com ar comprimido e pano limpo. Um único parafuso, porca ou fragmento de sujeira que caia no duto de admissão vai parar dentro do motor; feche obrigatoriamente os dutos abertos com pano limpo ou tampão.
5. Remova os tubos e as abraçadeiras: Ao afrouxar as abraçadeiras, se a mangueira estiver colada ao tubo, solte-a girando, sem forçar com alavanca. Anote a posição e o sentido de cada mangueira removida; dois mangotes de aparência semelhante podem ter diâmetros internos diferentes.
6. Afrouxe os parafusos do coletor na sequência correta: Afrouxe de forma gradual, no sentido inverso ao do aperto, das extremidades para o centro. Afrouxar totalmente por um único ponto pode deixar empenamento permanente no corpo de alumínio.
7. Prepare e meça as superfícies: Remova os resíduos da junta antiga sem riscar a superfície do cabeçote; não use raspadores agressivos. Verifique a planicidade do flange do coletor com régua de precisão e calibrador de lâminas. Havendo empenamento ou trinca, o corpo deve ser substituído.
8. Confirme a peça nova: Coloque o coletor e os tubos novos lado a lado com as peças antigas e compare a posição dos furos do flange, os ângulos dos ramos, o número de alojamentos de sensor e os diâmetros das pontas dos tubos. Não retire os tampões de proteção até o momento da montagem.
9. Assente a junta e o corpo: Posicione a junta nova no sentido correto, sem usar adesivo, a menos que o fabricante indique o contrário. Assente o coletor sem forçar e coloque os parafusos primeiro com a mão. Se o corpo não assentar livremente, a peça está errada; não tente assentá-la puxando com chave.
10. Aplique o torque em etapas, do centro para fora: Leve os parafusos ao torque do fabricante em padrão espiral, do centro para as extremidades, em pelo menos duas ou três etapas. Depois, aperte as abraçadeiras dos tubos em seus respectivos torques; a abraçadeira deve ficar no meio da faixa de assentamento da mangueira sobre o tubo.
11. Faça o teste de estanqueidade e coloque em serviço: Conecte os plugues e a bateria e, se possível, aplique o teste de vazamento por pressão antes de dar partida. Em seguida, ligue o motor, verifique as conexões em marcha lenta e em rotação média, apague os códigos de falha e releia-os após o teste de rodagem.

Quais são os erros mais comuns na troca do Coletor de Admissão e do Tubo de Admissão?

A maior parte dos erros recorrentes na troca do Coletor de Admissão e do Tubo de Admissão não vem da qualidade da peça, e sim da disciplina de montagem; os avisos e a lista a seguir reúnem os pontos que mais fazem o serviço retornar à oficina.

• Reutilizar a junta antiga: Uma junta que já foi apertada está permanentemente amassada; na segunda montagem, não oferece a mesma vedação.
• Limpar a superfície da junta com raspador metálico: Os riscos deixados na face do cabeçote são caminho direto de vazamento; use produto químico adequado e raspador plástico.
• Apertar os parafusos de uma só vez e em ordem aleatória: Isso deixa tensão e empenamento no corpo, e o vazamento começa já nos primeiros ciclos térmicos.
• Usar o "tato" em vez do torquímetro: No flange de alumínio, o aperto insuficiente vaza e o aperto excessivo espana a rosca; a margem entre os dois é estreita.
• Apertar a abraçadeira na ponta da mangueira ou fora da garganta do tubo: Sob pressão, a mangueira solta do tubo; é uma das causas mais típicas de parada na estrada.
• Reutilizar mangueira endurecida ou inchada: Manter o mangote velho ao instalar um coletor novo faz o serviço ser reaberto em poucos meses.
• Não renovar o O-ring do sensor: Esse elemento de aparência insignificante é um dos pontos de vazamento traiçoeiros que mais dificultam o diagnóstico.
• Não investigar a causa raiz do vazamento: Se há óleo acumulado dentro do tubo, a origem é o turbo ou a ventilação do cárter; trocar apenas o tubo só adia o sintoma.
• Deixar de instalar suportes e fixadores: Sem apoio, o tubo entra em ressonância e o vazamento aparece meses depois, na base da abraçadeira.

Valores técnicos e pontos de verificação do Coletor de Admissão e do Tubo de Admissão

Os valores apresentados a seguir para o Coletor de Admissão e o Tubo de Admissão são faixas de referência geral, frequentemente encontradas em motores de veículos comerciais pesados. A família do motor, a geração de emissões, o tipo de intercooler e o nível de equipamento alteram essas faixas; para dados exatos, é indispensável consultar o manual de serviço atualizado do fabricante do veículo.

• Os mangotes das mangueiras estão elásticos, endurecidos ou inchados — verifique pressionando com o dedo.
• As abraçadeiras estão na posição correta e completas; há desgaste na mangueira sob a abraçadeira?
• Há amassado, marca de atrito ou perfuração por corrosão no corpo do tubo?
• Vê-se marca de fuligem seca e escura ou umidade oleosa recente ao redor do flange do coletor?
• Há acúmulo de óleo dentro do tubo — em caso positivo, o turbo e a ventilação do cárter devem ser inspecionados à parte.
• O alojamento do sensor está firme, há endurecimento ou corte no O-ring?
• Formou-se camada de fuligem que reduz a seção na região de mistura da EGR; os suportes estão no lugar?
• A pressão de sobrealimentação atinge o alvo, o código de falha correspondente se repete?

Como fazer a manutenção do Coletor de Admissão e do Tubo de Admissão e prolongar sua vida útil?

Para o Coletor de Admissão e o Tubo de Admissão, os fabricantes geralmente não definem um "intervalo de troca" fixo; o que determina a vida útil é a disciplina com o filtro de ar, a percepção em tempo do envelhecimento das mangueiras e a qualidade da montagem. Uma linha de admissão com filtro trocado regularmente, abraçadeiras no torque correto e suportes completos é um dos conjuntos mais duráveis do veículo. Em contrapartida, uma linha que trabalha em canteiro de obras empoeirado com manutenção de filtro negligenciada, ou que foi montada forçada uma única vez, começa a vazar antes de completar um ano.

• Disciplina com o filtro de ar: Troque o filtro conforme o intervalo do fabricante; em veículos de frota que operam em ambiente empoeirado, é preciso encurtar esse intervalo. A admissão restringida sobrecarrega o turbo e toda a linha.
• Estanqueidade da caixa de filtro e do tubo de admissão: A menor abertura na linha anterior ao filtro leva poeira não filtrada direto ao motor; esse é o caminho mais rápido para o desgaste dos cilindros.
• Inspeção visual periódica: A cada manutenção, aperte as mangueiras com a mão para verificar endurecimento e revise as posições das abraçadeiras e os suportes.
• Acompanhamento de condensação e óleo: A água e o óleo acumulados nos tubos inferiores não devem ser simplesmente drenados sem que a origem seja localizada; o próprio acúmulo já é um sintoma.
• Gestão de EGR e fuligem: Em veículos que operam por longos períodos sob baixa carga e em percursos curtos, o acúmulo de fuligem se acelera; a verificação periódica preserva a seção de passagem.
• Renovar com lógica de kit: Quando se entra no serviço do coletor, a junta, o O-ring do sensor e os mangotes envelhecidos devem ser renovados no mesmo atendimento.
• Monitoramento após a intervenção: Depois de qualquer serviço que toque na linha de admissão, a verificação de estanqueidade deve ser repetida nas primeiras centenas de quilômetros.

Em operações de frota, a abordagem mais eficiente é planejar a linha de admissão como um grupo, e não como uma peça isolada. Do lado da legislação de emissões a visão é a mesma: enquanto a homologação de emissões dos motores comerciais pesados é concedida no âmbito da ECE R49, as perdas no caminho do ar afetam diretamente a qualidade da combustão e, portanto, os valores de escape. Ou seja, uma junta de coletor que vaza não é apenas perda de potência, é também um problema de emissões e de custo de combustível.
