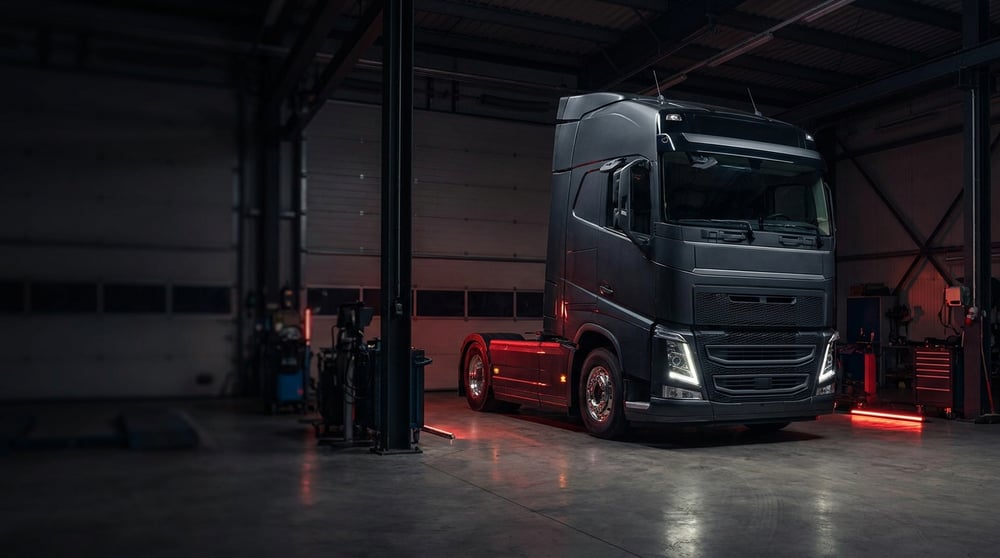

Руководство по обслуживанию Volvo FH: поколения, интервалы ТО и подбор запчастей

Узнать Volvo FH на стоянке несложно, а вот сразу определить, какой именно это FH — совсем другое дело. Два тягача с одинаковым названием могут сильно отличаться: один несёт старое семейство двигателей, называемое по объёму, работает на коротких плечах и быстро съедает накладки; второй относится к новому поколению с оборудованием уровня Евро-6, ходит по трассе с постоянной загрузкой и почти не трогает рабочий тормоз благодаря моторному тормозу и ретардеру. План обслуживания, диагностика и подбор запчастей для этих машин не могут строиться одинаково. Этот материал рассматривает Volvo FH не как одну модель, а как семейство автомобилей, у которого за более чем тридцать лет производства неоднократно менялись кабина, шасси, семейство двигателей, коробка передач и экологическое оборудование.

Для какой работы создан Volvo FH? Компоновка кабины, шасси и мостов

Volvo FH — семейство тяжёлых магистральных тягачей и грузовых шасси Volvo Trucks, предназначенное для международных перевозок, дальних магистральных рейсов и специальных перевозок с большой полной массой. С начала 1990-х годов, когда модель пришла на смену предыдущему тяжёлому семейству, она стала одной из опорных моделей европейского парка, а на дорогах России и других стран — одним из самых распространённых магистральных тягачей. Столь долгий срок жизни одного названия создаёт первую ловушку: «Volvo FH» описывает не одну техническую конструкцию, а целое семейство, растянутое во времени.

Автомобиль выпускается в двух базовых кузовных исполнениях. Тягач оснащается седельно-сцепным устройством для буксировки полуприцепа и составляет основную часть парка. Шасси под надстройку представляет собой платформу, готовую под самосвальный кузов, тентованную будку, цистерну или кран-манипулятор; тип надстройки напрямую определяет профиль эксплуатации и периодичность обслуживания. По мостам у тягачей чаще встречается двухосная компоновка, а для больших масс и специальных перевозок применяются трёх- и четырёхосные варианты. Подъёмная ось, число ведущих мостов и задний мост со ступичным редуктором влияют не только на грузоподъёмность, но и на тормозное оборудование, расход воздуха, масло для моста и износ накладок.

Внутри одного поколения кабина также предлагается в нескольких вариантах по высоте: дневная кабина, кабина со спальным местом и низкой крышей и семейство кабин с высокой крышей Globetrotter обслуживают на одном шасси разные задачи. Выбор кабины кажется незаметным для обслуживания, но именно от него зависит состав деталей по отопителю кабины, контуру кондиционера, пневмобаллонам подвески кабины, насосу опрокидывания кабины и салонному фильтру. Кабина с высокой крышей тяжелее и сильнее нагружает подвеску; потребители, работающие на стоянке, дополнительно нагружают аккумулятор и цепь зарядки.

Поколения Volvo FH: что изменилось от FH12 и FH16 до сегодняшнего FH?

Самый практичный способ читать парк FH — деление по поколениям. В первые годы название модели напрямую указывало на рабочий объём двигателя: FH12 и FH16 позволяли по названию понять семейство двигателя. В последующих поколениях от такой маркировки отказались, и двигатель стал определяться по коду, начинающемуся с буквы D. Одно это изменение — источник огромного числа ошибочных заказов запчастей. Переход между поколениями не привязан к чёткой дате; периоды ниже указаны приблизительно, и поколение машины всегда нужно подтверждать по данным шасси.

Самый резкий разрыв проходит между поколением без указания объёма в названии и новым FH начала 2010-х: обновились не только кабина, но и шасси, электрическая архитектура и оборудование нейтрализации отработавших газов. Путь диагностики, жидкость или номер детали, верные для предыдущего поколения, для нового FH чаще всего уже не подходят. В последнем обновлении различия сосредоточены больше в кабине и вспомогательных системах; механическая преемственность высока, но типы датчиков и требования к кодированию могут меняться, поэтому и здесь не стоит действовать по принципу «внешне то же самое — значит, то же самое».

Семейства двигателей: D11, D13 и D16 и нагрузка на обслуживание из-за экологического оборудования

Вторая ось, определяющая «характер» обслуживания Volvo FH, — семейство двигателя. В ранних поколениях использовались семейства, названные по объёму, в последующих поколениях название семейства перешло к кодам вида D11, D13 и D16. Сегодня в парке одновременно эксплуатируются оба типа поколений, и подходы к диагностике заметно различаются: для одного применяется в основном механический путь с измерениями, для другого — сначала считывание кодов неисправностей и текущих параметров.

Данные в таблице задают только общую ориентацию; реальные мощность и крутящий момент различаются даже внутри одного семейства в зависимости от калибровки и берутся из документации конкретной машины. В обслуживании определяющим остаётся само семейство двигателя: именно оно задаёт тип фильтров, спецификацию масла, схему ремней и путь диагностики. Экологический класс описывает нагрузку по обслуживанию: на FH с оборудованием Евро-6 одновременно работают контур рециркуляции газов, сажевый фильтр и SCR, а фильтр AdBlue, дозирующий модуль и датчики NOx становятся частью плана обслуживания. Эти системы взаимозависимы: код неисправности, прочитанный отдельно, ведёт к замене не той детали.

Как проверить код двигателя и поколение автомобиля на месте?

Семейство двигателя не определяется на глаз. Табличка на блоке цилиндров, данные о двигателе в регистрационном документе и идентификатор блока управления, считанный диагностическим оборудованием, используются вместе; совпадение всех трёх особенно важно на машинах с заменённым двигателем. На практике встречаются автомобили, у которых кузов относится к одному поколению, а двигатель — к другому; заказ детали по модельному году в таком случае — прямой путь к ошибке. Такая же проверка обязательна и для коробки передач, и для моста.

I-Shift: автоматизированная коробка передач и её значение для обслуживания

В трансмиссии Volvo FH главная тема — автоматизированная коробка передач. Система I-Shift от Volvo не является автоматической коробкой в классическом смысле: гидротрансформатора здесь нет, а сцепление и переключение передач по сути механической коробки управляются электронно и пневматически. Водитель заявляет намерение, решение принимает блок управления. Для обслуживания это означает появление двух новых групп узлов: пневматических исполнительных механизмов и электронного блока управления. В семействе есть и версии с дополнительной понижающей группой для тяжёлой буксировки, и версии с двойным сцеплением; статьи их обслуживания отличаются от базовой.

Чаще всего встречаются жалобы на позднее или резкое переключение, потерю тяги на подъёме, зависание нейтрали и рывки сцепления при трогании. Значительная часть этих признаков связана не с самой коробкой, а с качеством воздуха, поступающего в систему, и износом сцепления: влажный или замасленный воздух разрушает манжеты и клапаны исполнительных механизмов, поэтому обслуживание осушителя воздуха напрямую входит в состав здоровья коробки передач. Значение износа сцепления и данные адаптации механизмов нужно регулярно считывать, а после замены сцепления завершать цикл обучения. Масло для коробки тоже нельзя подбирать по принципу «все масла одинаковы». Признаки неисправностей и дисциплину обслуживания коробки передач подробно раскрывает руководство по неисправностям, замене и обслуживанию коробки передач грузовика.

Почему I-See, I-Roll и управление накатом остаются незаметной статьёй обслуживания?

Среди систем помощи водителю Volvo две темы напрямую влияют на расход топлива и нагрузку на трансмиссию. I-See заранее принимает решения по передаче и скорости движения, опираясь на профиль уклона дороги впереди: набирает скорость перед подъёмом, сбрасывает газ на вершине и на спуске оценивает возможность свободного наката. I-Roll, в свою очередь, при подходящих условиях отключает трансмиссию от двигателя и позволяет машине двигаться по инерции. При правильной работе обе системы снижают расход топлива и нагрузку на тормоза и сцепление.

Оборотная сторона для обслуживания часто ускользает: системам нужны точные данные о положении и уклоне, исправные датчики и надёжный канал связи. На машине с неисправной антенной система тихо отключается, приборная панель может не дать явного предупреждения, а расход топлива будет расти постепенно. При необъяснимом росте расхода эти системы стоит проверить раньше, чем форсунку и турбину.

Моторный тормоз VEB и ретардер: как правильно выстроить цепочку замедления

На маршруте с большим количеством подъёмов и спусков расходы на тормоза определяет не рабочий тормоз, а то, насколько правильно выстроена цепочка замедления. Volvo предлагает эту цепочку в двух уровнях. Первый — моторный тормоз, известный под названием VEB: в конце такта сжатия он вмешивается в управление выпускным клапаном, заставляя двигатель работать подобно воздушному компрессору и создавать тормозной момент; вместе с регулятором противодавления в системе выпуска его эффект усиливается. Второй уровень — опциональный гидравлический ретардер, устанавливаемый на выходе коробки передач: он преобразует энергию вращения в тепло через масло и передаёт его в контур охлаждения через теплообменник.

Обслуживание этих двух систем взаимосвязано. Со стороны VEB регулировка блока моторного тормоза выполняется в рамках той же операции, что и периодическая регулировка клапанов; при сбитой регулировке эффективность моторного тормоза падает, водитель незаметно для себя чаще пользуется рабочим тормозом, и ресурс накладок сокращается. Со стороны ретардера определяющими становятся масло и его фильтр (если предусмотрен), чистота теплообменника и запас контура охлаждения; на машине с забитыми сотами радиатора предупреждение о перегреве на затяжном спуске — обычное дело. Резкий рост частоты замены накладок почти всегда указывает на потерю где-то в этой цепочке. Принцип работы ретардера, его ступени и точки обслуживания подробно разбирает руководство о том, что такое ретардер и как он работает.

Как определяется интервал технического обслуживания? Почему фиксированный пробег вводит в заблуждение?

Самая распространённая ошибка в обслуживании тяжёлой коммерческой техники — привязка ТО к одному числу пробега. У Volvo FH интервал обслуживания не является постоянной величиной: он зависит от поколения, семейства двигателя, экологического класса, допущенной спецификации применяемого масла и, в наибольшей степени, от реального профиля эксплуатации машины. В современных поколениях автомобиль сам выполняет этот расчёт и сообщает остаток ресурса до ТО через приборную панель, а в парках с подключённым сервисным планированием эти данные можно отслеживать дистанционно.

Калькулятор обслуживания учитывает не только пробег: он оценивает моточасы, долю холостого хода, нагрузку двигателя, расход топлива, историю регенераций и температурных режимов. Поэтому из двух FH с одинаковым пробегом один может быть вызван на ТО значительно раньше другого. Тягач на ровной трассе с постоянной загрузкой и машина на городской развозке с частыми остановками находятся в разных условиях по нагрузке на масло; во втором случае масло собирает больше сажи, а фильтру сложнее завершить регенерацию.

Условия, сокращающие интервал обслуживания, хорошо известны: интенсивная работа на холостом ходу и использование стояночного отопителя, короткие плечи с частыми остановками, запылённая среда, постоянная работа с максимальной загрузкой, маршруты с крутыми подъёмами и топливо низкого качества. При таких условиях перенести обслуживание на более ранний срок обходится дешевле. Анализ масла — самый недорогой способ строить это решение на измерении, а не на предположении: вместе оцениваются содержание сажи, сдвиг вязкости и содержание металлов.

Какие узлы меняются при плановом ТО и почему?

Список работ по обслуживанию приносит пользу только тогда, когда объясняет не только «что меняется», но и «почему меняется». Часть пунктов рассматривается при каждом ТО, часть — на определённых ступенях; очерёдность всегда определяется собственным сервисным планом машины.

На что обратить внимание в пневматической тормозной системе Volvo FH

В тяжёлой коммерческой технике сжатый воздух питает не только рабочий тормоз, но и стояночный тормоз, исполнительные механизмы I-Shift, подвеску кабины и сиденья, механизм подъёма оси и магистраль прицепа. Поэтому неисправность в пневматическом контуре чаще всего проявляется не в тормозах, а совсем в другом месте: позднее переключение передач, самопроизвольно опускающееся шасси, проседающее сиденье или пустые ресиверы по утрам.

В начале контура стоит компрессор пневматической тормозной системы: он получает привод от двигателя и направляет горячий влажный воздух в осушитель. Самая коварная его неисправность — не полная остановка, а работа с утечкой масла: система продолжает держать давление, но переносимое по магистрали масло насыщает картридж осушителя, разбухает манжеты клапанов и оставляет след на тормозных камерах. Первыми сигналами становятся увеличение времени набора давления, маслянистый воздух из продувочного клапана осушителя и скопление эмульсии в ресиверах. Признаки неисправности компрессора, дисциплину замены и подход к обслуживанию раскрывает руководство о неисправностях, замене и обслуживании компрессора пневмотормоза.

Второе звено — осушитель воздуха. Когда наполнитель картриджа насыщается, он перестаёт удерживать влагу; она проникает внутрь клапанов, исполнительных механизмов и тормозных камер, зимой замерзает, перекрывает магистраль и приводит к запаздыванию отпускания тормоза. Регулярная замена картриджа — самая дешёвая страховка всей пневматической системы. Третье звено — блок клапанов: защитный клапан, тормозные клапаны, клапан управления прицепом и клапаны регулировки уровня быстро стареют под воздействием влаги и масла; на машинах с электронной тормозной системой в работе участвуют также модуляторы и датчики скорости. Сравнение давления в вечерне припаркованной машине с утренним показанием помогает поймать утечку воздуха до того, как она остановит машину на маршруте.

Типичные точки износа двигателя и их симптомы

Топливная система стоит на первом месте. В зависимости от поколения машины используется система насос-форсунка либо система с общей магистралью (common rail); в обеих системах элементы впрыска работают с микронными допусками и уязвимы для частиц и воды в топливе. Затруднённый запуск, неровная работа на холостом ходу, тёмный дым из выпускной трубы и необъяснимый рост расхода топлива — классические сигналы. В системе насос-форсунка регулировка форсунок выполняется в рамках той же операции, что и регулировка клапанов; при сбитой регулировке двигатель работает, но неровно. После замены форсунки или блока управления обязательно записать калибровочные коды на нужный цилиндр.

Кривошипно-шатунный механизм — на втором месте. Падение давления масла, металлический стук на холодную, рост содержания металлов в анализе масла и изменение вибрации указывают на проблему в коренных и шатунных подшипниках. Разница в стоимости между своевременным вмешательством и капремонтом очень велика; предупреждение о давлении масла нельзя списывать на «неисправность датчика» без проверки.

Воздушный и выпускной тракт — третья тема. В турбокомпрессоре потеря смазки и попадание пыли со стороны впуска приводят к износу лопаток; признаками служат потеря мощности, свист и синий дым из выхлопной трубы. На версиях с турбокомпаундной системой дополнительная турбина становится ещё одной точкой обслуживания. На машинах с оборудованием Евро-6 клапан рециркуляции отработавших газов закисает от сажи, сажевый фильтр не успевает завершить регенерацию на коротком плече, а в контуре SCR наблюдается кристаллизация; вместо одного кода неисправности нужно вместе читать историю регенераций, перепад давления и показания датчика NOx.

Охлаждение, смазка и вспомогательный привод — последняя тема. Течь через сальник водяного насоса, неисправность муфты вентилятора, забитые соты радиатора и термостат, застрявший в открытом положении, — типичные пункты; на машине с ретардером контур охлаждения и так работает под дополнительной нагрузкой, чистотой сот нельзя пренебрегать. Ремень, натяжитель, подшипники шкивов, генератор и компрессор кондиционера находятся на одном приводе: при обрыве ремня одновременно страдают зарядка, охлаждение и на большинстве машин выработка сжатого воздуха; поэтому ремень с натяжителем, при невысокой цене, входит в число деталей с самым высоким риском вынужденной остановки в пути.

Почему при выборе запчастей критично совпадение поколения и варианта исполнения?

У Volvo FH причиной ошибок с деталями чаще становится не качество запчасти, а заказ неверного варианта исполнения. Производство, растянутое более чем на тридцать лет, означает, что один и тот же по назначению узел менялся многократно; присоединительный фланец, диаметр шкива, тип разъёма, число контактов датчика и направление монтажа могут отличаться даже внутри одного поколения. Дополнительная сложность именно для FH в том, что название модели одно время указывало на объём двигателя: обозначение «FH12» или «FH16» по старой привычке в машине нового поколения с самого начала направляет поиск детали не туда.

Единственный надёжный путь к правильной детали — начинать с самой машины. Модельного года недостаточно: в зависимости от месяца выпуска машина может иметь старый или новый вариант узла. Обратная сторона той же ловушки — восстановленные детали: два внешне идентичных узла могут иметь разную калибровку. Необходимость кодирования или адаптации на датчиках и клапанах нужно проверять заранее; установка такой детали без кодирования — быстрый способ выдать исправную деталь за неисправную.

Риски простоя в парке и реальные статьи затрат

Полная стоимость владения тягачом не сводится к топливу и обслуживанию. Машина, вынужденно вставшая на маршруте, помимо ремонта, создаёт стоимость задержанного груза и простаивающего водителя. Поэтому правильный вопрос в обслуживании парка — не «сколько стоит деталь», а «где остановится машина, если она откажет».

Подготовка к зиме и лету: что проверяют при смене сезона?

Значительная часть зимних поломок — это дефекты, развившиеся за лето, но не проявившие себя раньше; поэтому смену сезона стоит рассматривать как отдельную ступень обслуживания. При подготовке к зиме главный враг пневматической системы — влага: картридж осушителя, слив конденсата из ресиверов и вода в магистралях должны быть устранены до холодов, поскольку замёрзшая магистраль приводит к запаздыванию отпускания тормоза и сбоям исполнительных механизмов I-Shift. Со стороны топлива нужен переход на зимнее топливо и слив сепаратора воды, а также проверка температуры замерзания жидкости, нагрузочный тест аккумулятора и работа подогрева AdBlue.

Летняя подготовка сосредоточена на охлаждении и комфорте в кабине: чистота сот радиатора, промежуточного охладителя и конденсатора кондиционера, работа муфты вентилятора, патрубки с хомутами и производительность кондиционера. При высокой наружной температуре и полной загрузке забитые соты сами по себе способны вызвать ограничение мощности; на машине с ретардером этот предел наступает раньше. В обоих сезонах также следует проверить давление в шинах, характер износа протектора и развал-схождение мостов.

Восемь шагов проверки перед заказом запчасти

Приведённый ниже список почти полностью исключает покупку неверной детали; ни один шаг не требует специального оборудования, а вся проверка занимает несколько минут у машины.

1. Считайте номер шасси из регистрационного документа и с таблички на раме и сверьте их между собой; при расхождении сначала устраните его и только потом переходите к детали.
2. Возьмите семейство и номер двигателя с таблички на блоке цилиндров, сравните их с идентификатором блока управления, считанным диагностическим оборудованием, и откажитесь от предположения об объёме по названию модели.
3. Подтвердите экологический класс по регистрационному документу и табличке машины; детали системы нейтрализации отработавших газов, датчики и клапаны напрямую зависят от этой информации.
4. Уточните тип и вариант коробки передач по табличке на корпусе; версия автоматизированной коробки определяет выбор исполнительного механизма, сцепления и масла.
5. На месте подтвердите конфигурацию мостов, число ведущих мостов, наличие подъёмной оси и исполнение заднего моста со ступичным редуктором.
6. Считайте и сфотографируйте номер OE и производственную маркировку на снятой детали; доверяйте именно этому номеру, а не визуальному сходству.
7. Проверьте способ соединения: число и расположение отверстий фланца, тип шкива, диаметр патрубка и штуцера, число контактов разъёма, направление вывода кабеля.
8. Заранее определите, требует ли деталь кодирования или цикла обучения; включите в тот же заказ прокладки, сальники, уплотнительные кольца, медные шайбы и крепёж одноразового использования.

Правильный порядок обслуживания Volvo FH: итог и практическая схема

Если свести обслуживание Volvo FH к одной фразе: сначала докажите, с какой именно машиной вы имеете дело, затем считайте её собственные данные, и только потом принимайте решение по детали. Значительная часть потерянного на местах времени возникает именно из-за обратного порядка действий: деталь сначала покупают, затем выясняют, что она не подходит, и только после этого задаются вопросом, к какому поколению относится машина.

Практическая схема строится на четырёх темах. Идентификация: шасси, семейство двигателя, вариант коробки передач, конфигурация мостов и экологический класс подтверждаются в начале любой работы; у FH название модели надёжно этого не сообщает. Данные: считываются индикатор обслуживания, история кодов неисправностей, записи регенераций и динамика расхода топлива. Условия: определяется реальный профиль эксплуатации, учитываются доля работы на подъёмах и доля холостого хода, и в соответствии с этим интервал обслуживания переносится на более ранний срок. Дисциплина: никаких компромиссов по фильтрам, картриджу осушителя, спецификации жидкостей, регулировке клапанов и моторного тормоза, а также по крепежу одноразового использования.

При соблюдении этих четырёх пунктов Volvo FH проходит высокие пробеги с минимальным числом внеплановых простоев. Если же ими пренебречь, возникает цепочка мелких неисправностей: насыщенный картридж осушителя выводит из строя клапаны, это сказывается на исполнительном механизме I-Shift, запоздавшая замена топливного фильтра изнашивает систему впрыска, сбитая регулировка клапанов снижает эффект моторного тормоза и сокращает ресурс накладок, а забытый натяжитель ремня останавливает машину посреди маршрута. Определяющей остаётся сервисная документация производителя для кода двигателя и шасси конкретной машины; схема этого материала нужна, чтобы открыть эту документацию с правильным вопросом.
