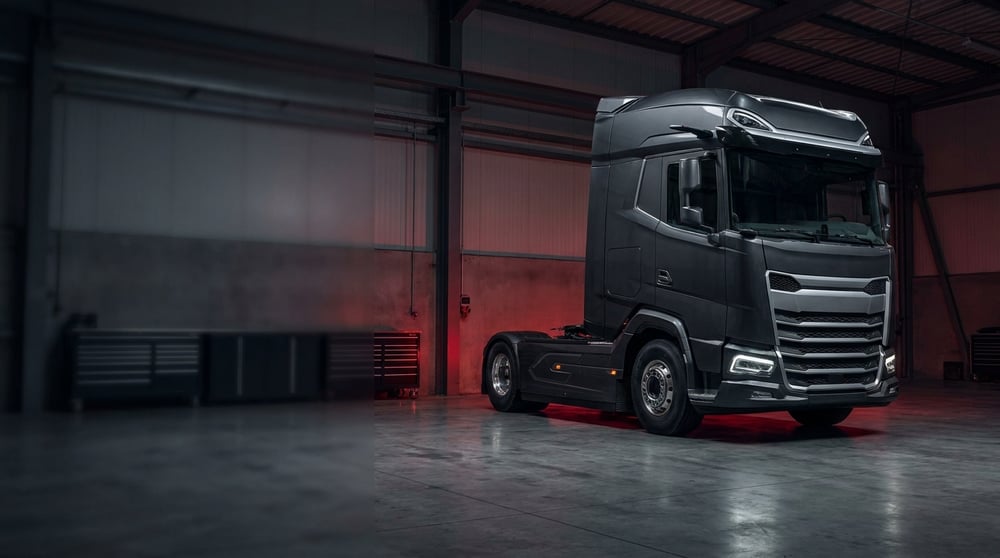

Руководство по обслуживанию DAF XF: поколения, интервалы ТО и подбор запчастей

На столе у начальника автопарка лежат два дела: оба — DAF XF, оба с похожим пробегом, оба работают на одном и том же маршруте. Стоимость обслуживания одного заметно ниже, чем у другого. Разница не в двигателе: в одном случае интервалы ТО управлялись собственным бортовым расчётчиком автомобиля, картридж осушителя воздуха и фильтры менялись вовремя, а запчасти заказывались только после сверки с номером шасси. В другом — исходили из предположения «одна модель — одна деталь», и когда пришедшая запчасть не подошла, машина простояла на яме ещё два дня. В такой многовариантной модели, как XF, экономия складывается не из капитальных ремонтов, а именно из этих деталей. Этот материал разбирает DAF XF по поколениям, семейству двигателей, логике технического обслуживания и правилам подбора запчастей.

Место XF в сегменте магистральных тягачей: семейство кабин, компоновка шасси и профиль эксплуатации

XF — флагманская модель DAF в сегменте магистральных тягачей и тяжёлых седельных составов. Хотя эта машина выпускается под тем же брендом, что и более лёгкие серии для развозной логистики и строительных площадок, цель её конструкции иная: большой годовой пробег, длинные плечи маршрутов, ночёвка в кабине и постоянная работа с полной нагрузкой. Эта задача определяет всё — от высоты кабины и материала рамы до выбора семейства двигателя и передаточных отношений трансмиссии.

Название модели за эти годы не менялось, но сама машина под этим именем перепроектировалась несколько раз. Поэтому на практике фраза «DAF XF» обозначает не один автомобиль, а как минимум четыре ощутимо разных поколения. Первое, что нужно сделать при подборе запчастей, планировании ТО или диагностике неисправности — точно определить, к какому поколению относится конкретная машина. Под одним и тем же названием могут скрываться разные семейства двигателей, разное экологическое оборудование, разная электрическая архитектура и разная геометрия присоединительных узлов.

По кабине XF исторически предлагался в нескольких вариантах высоты и глубины — от низких кабин, близких по назначению к дневным развозным, до высоких магистральных кабин с полным ростом внутри. Тип кабины — это не только вопрос комфорта: от него зависят элементы подвески кабины, насос механизма опрокидывания, ступени и детали спойлера. Со стороны шасси под одним названием сосуществуют компоновки седельного тягача и грузовика с несъёмным кузовом, разное число осей и разные конфигурации задних мостов.

Поколения DAF XF: от 95XF до нового поколения XF

Обсуждать обслуживание или запчасти без разделения по поколениям бессмысленно. Таблица ниже сводит наиболее часто встречающиеся на практике поколения по их отличительным признакам. Границы периодов могут смещаться в зависимости от рынка и даты производства шасси, поэтому точное определение поколения всегда делается по номеру шасси и заводской табличке.

Самый резкий рубеж между поколениями — переход на Euro 6. До этого контроль выбросов решался в основном на уровне выпускного тракта, а с приходом Euro 6 рециркуляция отработавших газов, сажевый фильтр и селективное каталитическое восстановление превратились в единую взаимосвязанную цепочку. На обслуживании это сказывается напрямую: заметно выросло число датчиков, которые нужно контролировать, и вероятность того, что коды неисправностей будут провоцировать друг друга. Если на XF до Euro 6 механического осмотра чаще всего было достаточно, то после него диагностика без считывания данных в реальном времени остаётся неполной.

Как различаются XF, XG и XG+ в новом поколении?

Второй крупный перелом — новое поколение 2021 года. Название модели сохранилось, но семейство кабин было перестроено: магистральная линейка разделилась на три модели — XF, XG и XG+, а имя XF стало обозначением одного из членов семейства. В этой линейке XF — компактная по кабине модель, ориентированная на задачи, где важны масса и манёвренность; XG предлагает более просторный интерьер; XG+ — самая крупнокабинная модель семейства, рассчитанная на международные перевозки с долгим проживанием в кабине.

Техническая сторона этого различия не сводится к объёму салона. При изменении длины кабины меняется и расположение элементов подвески кабины, механизм опрокидывания, крепление аксессуаров за кабиной и разбивка электрических жгутов — деталь от кабины XF не всегда имеет прямой аналог на XG+. Второй источник вариативности в новом поколении — система обзора: камерная система, способная заменить классические внешние зеркала, меняет как номер соответствующей детали, так и подход к её обслуживанию. При заказе, помимо названия модели, обязательно нужно указывать вариант кабины и выбранную комплектацию по системе обзора — в этом семействе это требование повторяется постоянно.

Семейство двигателей PACCAR MX: разница между MX-11 и MX-13

На XF поколения Euro 6 и новее параллельно используются два семейства двигателей. MX-13 — старший по рабочему объёму член семейства, предназначенный для тяжёлых седельных составов, работы с полной нагрузкой и большим годовым пробегом. MX-11 — более компактный и лёгкий агрегат; его выбирают там, где выигрыш в массе напрямую переходит в грузоподъёмность, и для магистральных задач среднего тоннажа. Оба двигателя — рядные шестицилиндровые, турбированные, дизельные, с системой впрыска common rail.

Выбор двигателя — это не только вопрос мощности. Если на одном и том же маршруте работают два тягача, один с MX-11, другой с MX-13, у них будут разными расход топлива, поведение моторного тормоза, передаточные отношения трансмиссии и распределение нагрузки по осям. Для автопарка это оборачивается конкретным следствием для плана ТО: даже под одной маркой и одним названием модели номера фильтров, компоненты контура охлаждения, схема ремней и расположение навесных агрегатов у этих двух двигателей не взаимозаменяемы.

Ещё одно важное различие на стороне двигателя касается моторного тормоза. На магистральных и горных маршрутах XF использует моторный тормоз и опциональный ретардер для того, чтобы разгрузить рабочую тормозную систему. Исправная работа моторного тормоза — это не вопрос комфорта, а статья обслуживания, напрямую влияющая на ресурс тормозных колодок и дисков. Если моторный тормоз не даёт ожидаемого эффекта, в первую очередь проверяют выпускной тракт и управляющую часть; когда водитель вынужден чаще нагружать рабочий тормоз, это ускоряет износ всех тормозных компонентов.

Как определяется интервал ТО? Почему фиксированный пробег вводит в заблуждение

У вопроса об интервале ТО для грузовой техники нет единого числового ответа, и XF не исключение. На современных XF интервал технического обслуживания определяет собственный бортовой расчётчик автомобиля на основе реальных данных эксплуатации. Блок управления отслеживает расход топлива, моточасы, долю работы на холостом ходу, профиль нагрузки и историю температуры двигателя — и, комбинируя эти данные, приближает или отодвигает предупреждение о ТО.

Практическое следствие таково: два XF с одинаковым пробегом не обязаны запрашивать ТО в одно и то же время. Автомобиль, который часто стоит в городской развозке, много работает на холостом ходу и движется с низкой средней скоростью, потребует ТО раньше, чем машина, прошедшая тот же пробег по трассе с постоянной нагрузкой. Список тяжёлых условий эксплуатации известен: запылённая среда, короткие плечи, постоянная полная загрузка, маршруты с крутыми подъёмами, экстремально жаркий или холодный климат, долгая работа на холостом ходу и топливо низкого качества.

Класс используемого масла и фильтров тоже напрямую влияет на интервал. Если применяется масло ниже класса, предусмотренного производителем, защита, на которую рассчитан бортовой алгоритм, не обеспечивается: даже если интервал формально сохраняется, двигатель фактически проходит более тяжёлый цикл работы. Та же логика применима к топливному и воздушному фильтрам. Поэтому правильный вопрос звучит не «через сколько километров делать ТО», а «на каком классе масла и фильтров и в каком режиме эксплуатации работает автомобиль».

Что меняется и проверяется при плановом техническом обслуживании

Таблица ниже сводит основные позиции, которые входят в плановое ТО магистрального тягача класса XF, и объясняет, почему каждая из них присутствует в этом списке. Поскольку периодичность замены зависит от конкретного автомобиля и профиля эксплуатации, здесь указаны не сроки, а обоснование и точка контроля.

Чаще всего в этом списке пропускают именно картридж осушителя воздуха. В отличие от моторного масла или тормозных колодок, он не даёт заметного внешнего сигнала, а при откладывании его замены последствия расходятся на всю тормозную систему. Когда картридж достигает насыщения, влага проходит дальше по воздушной магистрали, накапливается внутри клапанов и, особенно зимой, приводит к задержкам срабатывания управления.

На что обращать внимание в пневматической тормозной системе XF

У магистрального тягача пневматическая тормозная система требует не меньше внимания, чем двигатель, хотя в списках ТО ей обычно уделяют меньше места. Цепочка начинается с компрессора, приводимого от двигателя, очищается и осушается в блоке подготовки воздуха, распределяется по контурам через защитный клапан, накапливается в ресиверах и превращается в работу на тормозном кране и тормозных камерах.

Самое нагруженное звено этой цепи — компрессор, и его неисправность чаще всего развивается не сама по себе, а вместе с запущенным обслуживанием осушителя. Насыщенный осушитель не удерживает масляные пары и влагу, которые вырабатывает компрессор; эта смесь накапливается в клапанах и порождает новые неисправности. Признаки неисправности компрессора, моменты, на которые стоит обратить внимание при демонтаже, и дисциплина обслуживания подробно разобраны в руководстве по неисправностям, замене и обслуживанию компрессора пневмотормоза; изложенный там подход применим ко всей тяжёлой коммерческой технике, включая XF.

Повторяющаяся на практике ошибка — сразу менять компрессор при увеличении времени накачки давления. Тот же симптом даёт насыщенный картридж осушителя, утечка в воздушной магистрали, изношенный защитный клапан или засорённый фильтр на всасывании. Правильный порядок известен: сначала проверка на утечки, затем оценка состояния осушителя и количества воды при сливе, и только в последнюю очередь — проверка компрессора.

Типичные точки износа и признаки неисправностей на стороне двигателя

На XF с большим пробегом жалобы на двигатель, как правило, вызваны не одной деталью, а несколькими взаимосвязанными факторами. А на автомобилях Euro 6 и новее, с насыщенным экологическим оборудованием, неисправность одного узла может проявиться как код ошибки, на первый взгляд не связанный с реальной причиной.

При чтении этой таблицы действуют два правила. Первое: большинство признаков указывает сразу на несколько возможных источников, и диагностика строится на последовательном исключении версий — от дешёвых к дорогим. Второе: на автомобиле с экологическим оборудованием код неисправности чаще показывает следствие, а не первопричину. Например, предупреждение, накопленное на стороне обработки отработавших газов, на деле может быть вызвано утечкой во впускном тракте или неисправностью в контуре охлаждения.

Турбина — один из самых обсуждаемых узлов на автомобилях с большим годовым пробегом, таких как XF, но её неисправность редко возникает сама по себе. Ресурс напрямую определяют качество масла, дисциплина его замены, состояние воздушного фильтра и то, глушится ли двигатель сразу после нагрузки или ему дают остыть. Подробнее о том, как различать признаки и почему турбина выходит из строя раньше срока, можно прочитать в руководстве о признаках неисправности турбокомпрессора.

Коробка передач, элементы трансмиссии и мосты

На новом поколении XF стандартом для магистральной эксплуатации стала автоматизированная коробка передач; в этом сегменте широко распространено семейство TraXon. Обратная сторона автоматизированной коробки в обслуживании — больше электронных компонентов и большая зависимость от программного обеспечения по сравнению с механической коробкой. При задержке переключения, рывках или изменении точки схватывания сцепления в первую очередь смотрят не на механические детали, а на значение износа сцепления, давление воздуха и адаптивные данные на стороне управления.

Масло в коробке передач — одна из наиболее часто игнорируемых позиций в обслуживании грузовой техники. В коробке, температура которой под нагрузкой растёт, свойства масла со временем ухудшаются; кроме того, в автоматизированных коробках масло не того класса, что предусмотрен производителем, напрямую портит поведение при переключении передач.

Далее по цепочке трансмиссии — карданный вал, дифференциал и мосты, где неисправности проявляются в виде шума и вибрации. Люфт в крестовине карданного вала создаёт вибрацию на определённых оборотах; износ в дифференциале даёт шум при смене нагрузки. Со стороны ступицы колеса ранним признаком чаще всего становится нагрев: если после одного и того же плеча маршрута одно колесо заметно горячее остальных, это первый сигнал неисправности подшипника или тормозного механизма. О том, как различать типы мостов, устройство ступицы и неисправности подшипников, можно прочитать в руководстве о мостах и ступицах колёс.

Почему соответствие модели и поколения критично при выборе запчастей?

Главная ловушка XF при подборе запчастей — то, что название модели сохраняется на протяжении многих лет без изменений. Под одним и тем же именем «DAF XF» скрываются четыре поколения, два разных семейства двигателей, несколько ступеней экологических норм и множество вариантов кабины и шасси. Названия модели и года выпуска для поиска нужной детали чаще всего недостаточно.

Типичные ситуации, где названия модели недостаточно, таковы. В один и тот же год выпуска могли продаваться сразу две разные экологические ступени; семейство двигателя может отличаться между MX-11 и MX-13; тип кабины меняет монтажную геометрию детали; компоновка седельного тягача и грузовика с несъёмным кузовом даёт разные точки крепления; производитель мог заменить компонент новой конструкцией в середине серийного выпуска. Последний случай самый коварный, потому что внешне две детали могут выглядеть абсолютно одинаково.

Правильный метод всегда один: начинать с номера шасси (VIN). Номер шасси сам по себе однозначно определяет поколение автомобиля, семейство двигателя, экологическую ступень и пакет оборудования. Второй источник проверки — номер OE и клеймо производителя на снятой детали. Третий — физический замер: межцентровое расстояние крепёжных отверстий, диаметр фланца, размер патрубка, число контактов разъёма. Если все три источника подтверждают друг друга, риск получить не ту деталь практически исчезает.

XF в автопарке: статьи затрат и риски простоя в пути

Крупнейшая составляющая совокупной стоимости владения магистральным тягачом — топливо, и эта статья в значительной степени зависит от манеры вождения, профиля маршрута и технического состояния автомобиля. Загрязнённый воздушный фильтр, негерметичный впускной тракт, насыщенная система обработки отработавших газов или недокачанные шины — каждая из этих позиций по отдельности выглядит мелочью, но в сумме создаёт ощутимую разницу в расходе.

Вторая крупная статья — незапланированные простои. Простой магистрального тягача в пути — это не только стоимость ремонта; основные потери складываются из задержанного груза, упущенного обратного рейса, расходов на эвакуацию и времени ожидания водителя. Поэтому для автопарка правильный вопрос не «сколько стоит деталь», а «во что обойдётся, если из-за этой детали автомобиль встанет в пути». При расстановке приоритетов по критичности на первый план выходят пневматическая тормозная цепь, топливоподача, система охлаждения и электрическая часть — неисправность в любой из этих четырёх областей способна остановить автомобиль напрямую.

Специфичная для XF статья затрат вытекает из того, что автомобиль изначально рассчитан на дальние перевозки. Ночёвка в кабине увеличивает расход электроэнергии на стоянке; аккумулятор и система заряда в этом режиме нагружаются сильнее. Подвеска кабины и механизм опрокидывания несут большую нагрузку на высококабинных вариантах. На длинных плечах интенсивно используются моторный тормоз и ретардер: это продлевает ресурс тормозных колодок, но повышает критичность обслуживания связанных с ними компонентов.

Политика складского запаса запчастей строится с учётом этой картины. Если в автопарке много XF одного поколения, минимальный запас часто расходуемых позиций сокращает время простоя: фильтры, картридж осушителя воздуха, ремни и натяжители, тормозные изнашиваемые элементы, фитинги воздушных магистралей. А в автопарках со смешанным парком разных поколений запас, не разделённый по поколениям, создаёт скорее путаницу, чем пользу.

Подготовка к зиме и лету: сезонные проверки

Если смену сезонов на магистральном автомобиле не встречать плановым осмотром, она возвращается в виде неисправностей. Зимой на первый план выходят четыре темы. Первая — влага в пневматической тормозной цепи: если картридж осушителя насыщен, скопившаяся в магистралях вода замерзает, что приводит к заклиниванию клапанов и задержкам торможения. Вторая — топливо: если не используется сезонное топливо, в фильтре начинается парафинизация, и утром автомобиль не заводится. Третья — жидкость на стороне экологического оборудования: жидкость, используемая в системе SCR, может замерзать при низкой температуре, и контур подогрева в автомобиле должен быть исправен. Четвёртая — электрическая часть: на холоде ёмкость аккумулятора падает, пусковой ток растёт, и слабый аккумулятор в первый же мороз проявляет себя.

Предзимний осмотр должен охватывать следующие пункты: слив воздушных ресиверов с наблюдением за количеством воды, состояние картриджа осушителя, температуру замерзания охлаждающей жидкости, проверку аккумулятора и системы заряда, предпусковой подогрев, стеклоочистители и жидкость омывателя, отопитель кабины, глубину протектора и давление в шинах, состояние уплотнений дверей и сильфонов.

Летом главная тема — охлаждение. Слой пыли и насекомых, накапливающийся на поверхности радиатора, интеркулера и конденсатора кондиционера, ограничивает прохождение воздуха и приводит к росту температуры; это загрязнение часто незаметно на глаз, потому что передняя сторона сот может выглядеть чистой. Предлетний чек-лист включает продувку сот сжатым воздухом в правильном направлении, осмотр шлангов и хомутов, проверку вентилятора и его муфты, замер эффективности кондиционера и контроль уровней масла. В климате с высокой влажностью осушитель воздуха насыщается быстрее — в таких регионах периодичность замены картриджа стоит сократить.

Восемь шагов проверки перед заказом запчасти

Приведённая ниже последовательность — практический алгоритм проверки, сводящий к минимуму риск заказать не ту деталь для XF. При последовательном выполнении шагов неопределённость, которую создаёт общее название модели, в значительной мере снимается.

1. Считайте номер шасси (VIN) непосредственно с автомобиля и сверьте его с записью в регистрационном документе; при расхождении сначала разберитесь с этим, поскольку все последующие шаги опираются именно на этот номер.
2. Запишите семейство и номер двигателя с заводской таблички; на XF различие между MX-11 и MX-13 напрямую меняет артикул детали по многим позициям.
3. Определите экологическую ступень и, если применимо, обновления, внесённые производителем; в один год выпуска могли продаваться разные ступени одновременно.
4. Зафиксируйте вариант кабины и компоновку шасси (седельный тягач или грузовик с несъёмным кузовом, число осей и их конфигурацию); для деталей, зависящих от кабины и шасси, эта информация обязательна.
5. Сфотографируйте разборчиво номер OE, клеймо производителя и, если есть, код даты изготовления на снятой детали; если надпись не читается, очистите деталь и посмотрите ещё раз.
6. Измерьте присоединительную геометрию: межцентровое расстояние отверстий, диаметр фланца, размер патрубка, число ручьёв ремня, число контактов разъёма и направление фиксатора.
7. Определите сторону и положение детали: правая или левая, передний или задний мост, первый или второй контур — многие внешне симметричные детали на деле различаются по стороне установки.
8. Перед оформлением заказа добавьте в список позиции, которые нужно заменить вместе с основной деталью: прокладки, шайбы, уплотнительные кольца, хомуты, крепёж и сопрягаемую ответную деталь. Если какой-то элемент придёт отдельно, автомобиль будет ждать второй раз.

Наиболее окупаемый шаг в этом списке — пятый. Фотография номера на снятой детали заменяет собой попытки описать деталь по телефону словами. Второй по ценности шаг — последний: невключение в заказ уплотнительных элементов, подлежащих замене, — вторая по частоте причина простоя на практике.

Дисциплина обслуживания, которая делает XF долговечным

DAF XF по замыслу конструкции способен проходить большой пробег, но раскроется ли этот потенциал, определяет не сама модель, а дисциплина обслуживания. Разница в затратах между двумя автомобилями одного поколения почти всегда складывается из одних и тех же нескольких факторов: вовремя ли менялись фильтры, не игнорировался ли картридж осушителя воздуха, соответствуют ли масло и охлаждающая жидкость нужному классу, устранялись ли коды неисправностей сразу, а не накапливались, и заказывались ли запчасти со сверкой по номеру шасси.

Практическое резюме коротко. Точно знайте поколение автомобиля и семейство его двигателя. Планируйте интервал ТО не по фиксированному пробегу, а по собственному бортовому расчётчику автомобиля и реальному профилю эксплуатации. Относитесь к пневматической тормозной цепи так же серьёзно, как к двигателю — неисправность в этой цепи останавливает автомобиль напрямую. На автомобилях с экологическим оборудованием воспринимайте код неисправности как следствие и отдельно ищите первопричину. Заказывайте запчасти по номеру шасси, а не по названию модели. И во всех случаях — от периодичности ТО до моментов затяжки — опирайтесь на актуальную сервисную документацию производителя (OE), соответствующую номеру шасси и коду двигателя конкретного автомобиля.
