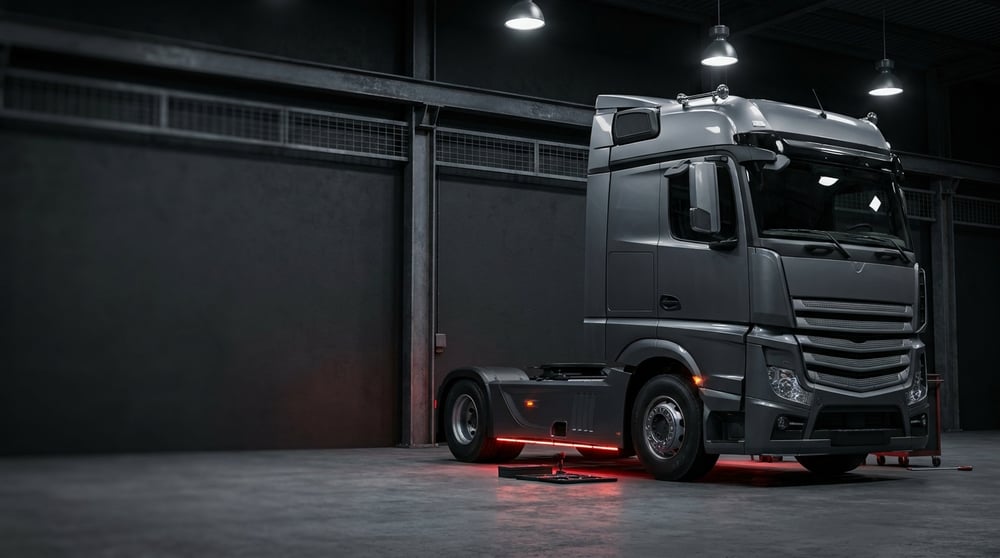

Руководство по обслуживанию MAN TGX: поколения, интервалы ТО и подбор запчастей

Два MAN TGX на одной стоянке снаружи почти неотличимы: та же высокая кабина, то же название на двери, то же плечо перевозки. Путаница начинается на складе при заказе детали. Один автомобиль — до Euro 6, другой относится к поколению, где систему нейтрализации отработавших газов спроектировали заново. Деталь «по модели» часто не подходит: не совпадает посадочная геометрия, разъём другой, либо она вовсе не применялась с этим семейством двигателя. В этом и заключено главное правило обслуживания TGX: название модели — имя семейства, а деталь принадлежит конкретному поколению, мотору и номеру шасси.

Место TGX в модельном ряду TG и смена поколений

TGX — верхняя линейка тяжёлого модельного ряда TG компании MAN, выделенная под дальние перевозки и тяжёлую тягу. В том же ряду есть TGL и TGM для лёгкой и средней развозки, TGS — для стройплощадки и тяжёлых прикладных задач. TGX отличает не только высота кабины: здесь сосредоточены компоновка кабины под многодневный рейс, передаточные числа под магистральную работу и пакеты оснащения для экономии топлива. Годовой пробег у TGX высок, двигатель подолгу работает под стабильной нагрузкой, а неисправности чаще рождаются не от внезапной поломки, а от накопленной усталости узлов.

Название TGX используется с 2007 года, когда оно сменило предыдущую тяжёлую серию, и с тех пор остаётся в производстве. Такой долгий срок жизни означает, что во вторичном парке под одним названием встречаются очень разные автомобили. Условно можно выделить три периода: ранние машины; средний период, когда с переходом на Euro 6 двигатель и систему нейтрализации отработавших газов перестроили заново; и новое поколение 2020 года. Новое поколение — не косметика: изменились кабина, приборная панель, логика управления и электроника, а вместе с ними — и привычка водителя, и подход сервиса к диагностике.

По кабине тоже нет единого TGX: наряду с широкими и высокими кабинами для дальних рейсов в этой же линейке выпускаются более низкие и компактные варианты. По шасси наиболее распространена двухосная компоновка тягача; для тяжёлых прицепов и специальных перевозок существуют варианты с дополнительной осью. Тип кабины и осевая компоновка напрямую влияют на множество деталей — от пневмобаллона подвески до тормозных колодок и места установки аккумуляторного ящика.

Год выпуска сам по себе не является надёжным ориентиром: в переходные периоды шасси со склада могут регистрироваться в следующем календарном году, а в одном и том же году на разные рынки могли уходить разные уровни комплектации. Точным ориентиром всегда остаются номер шасси и табличка с данными двигателя.

Семейства двигателей и экологические классы: что означают D20 и D26?

Обозначение двигателей MAN в тяжёлом классе привязывает мотор к семейству по объёму и конструкции. D20 — семейство рядных шестицилиндровых двигателей среднего объёма для TGX, D26 — та же архитектура, но большего объёма. Большинство магистральных тягачей несут один из этих двух моторов; на вариантах для тяжёлой тяги и спецперевозок применяется ещё более объёмное семейство. Эти обозначения — не маркетинговые ярлыки: вместе с семейством меняются блок цилиндров, головка блока, топливная аппаратура и привод навесных агрегатов, а значит и перечень запчастей.

Оба семейства — это рядные шестицилиндровые турбодизели с промежуточным охлаждением наддувочного воздуха, получающие топливо от аккумуляторной системы высокого давления. Даже если семейство остаётся тем же самым, при смене экологической ступени существенно меняется оснащение вокруг двигателя: контур рециркуляции отработавших газов, тип турбины, система вентиляции картера и количество датчиков отличаются. Поэтому фраза «TGX с двигателем D26» сама по себе — ещё неполное описание для заказа детали.

Заметнее всего экологическая ступень сказывается на обслуживании с приходом Euro 6, когда рециркуляция отработавших газов, сажевый фильтр и селективное каталитическое восстановление работают совместно. Сбой в любом звене этой цепочки может проявиться как признак, похожий на проблему двигателя. Поведение контура рециркуляции при загрязнении и закоксовывании, подход к очистке и признаки неисправности разобраны в статье о клапане EGR; на TGX механизм тот же, меняются лишь расположение узла и номера деталей.

Как определяются интервалы ТО? Почему фиксированный пробег вводит в заблуждение

Самый частый вопрос на площадке звучит как «через сколько километров TGX идёт на обслуживание», и ждут при этом одну-единственную точную цифру. Но в современном тяжёлом грузовике интервал ТО определяется не календарём и не круглым числом пробега, а тем, чем автомобиль реально занимался. Бортовой калькулятор обслуживания одновременно учитывает пройденное расстояние, расход топлива, время работы двигателя на холостом ходу, профиль нагрузки и характеристики используемого масла — и на основании этого приближает или откладывает следующий вызов на сервис.

Практическое следствие в том, что интервалы ТО у двух одинаковых по модели TGX могут не совпадать. Автомобиль, идущий по трассе на постоянной скорости, и автомобиль, часто останавливающийся в городе, подолгу простаивающий на холостых оборотах и возящий тяжёлый груз, не укладываются в один и тот же график: у второго масло стареет быстрее, растёт нагрузка сажи, а система нейтрализации отработавших газов сильнее нагружается при низкой температуре. Основные факторы, определяющие интервал ТО:

• Профиль эксплуатации: дальний рейс, региональная развозка, работа на стройплощадке или тяжёлая буксировка — каждый создаёт свою усталость узлов.
• Качество и спецификация масла: длинный интервал возможен только на масле, соответствующем спецификации, одобренной производителем. Если использовать масло более низкого класса, интервал сокращается.
• Время работы на холостом ходу: долгий холостой ход накапливает моточасы без пробега; бортовой калькулятор ТО это учитывает.
• Климат и дорожные условия: пыльный маршрут нагружает воздушный фильтр, холодный климат — топливную систему и контур AdBlue, горный маршрут — тормоза и систему охлаждения.

Что меняется и проверяется при плановом ТО

Обслуживание TGX не сводится к одной замене масла: в магистральном тягаче пакет ТО одновременно охватывает узлы двигателя, топливной системы, пневматики, тормозов, трансмиссии и кабины. В таблице ниже эти позиции собраны вместе с причиной замены или проверки и с точкой контроля; периодичность и объёмы намеренно не указаны — они индивидуальны для каждого автомобиля.

Самая частая ошибка на площадке — когда двигателю уделяют внимание тщательно, а подготовку воздуха и тормозной контур откладывают по принципу «займёмся, когда сломается». Значительная доля вынужденных простоев в дальнем рейсе как раз и рождается в этом отложенном узле.

Пневматическая тормозная система: компрессор, осушитель и клапаны

Тормоза, стояночный тормоз, подвеска кабины и приводы коробки передач TGX питаются от одного и того же источника сжатого воздуха. В начале цепи стоит компрессор, приводимый от двигателя; выработанный им воздух охлаждается, осушается и стабилизируется по давлению в блоке подготовки воздуха, распределяется по контурам через четырёхконтурный защитный клапан и через ускорительные клапаны и тормозные модуляторы доходит до пневмобаллонов. В этой цепочке ослабление одного звена нередко выглядит как неисправность совсем другого узла.

Со стороны компрессора чаще всего встречается вынос масла: оно проходит через изношенные кольца, попадает в контур вместе с воздухом, сокращает ресурс осушителя, разбухает уплотнения клапанов и образует эмульсию в ресиверах. Вторая по частоте картина — увеличение времени накачки: если рабочее давление набирается слишком долго, сначала проверяют утечки, затем состояние осушителя и производительность компрессора. Признаки неисправности компрессора, порядок демонтажа и контроль после замены описаны в руководстве по компрессору пневмотормоза; на TGX логика та же, разница только в приводе и посадочной геометрии.

На стороне пневматической тормозной системы у TGX стоит обратить особое внимание на следующее:

• Дисциплина по картриджу осушителя: картридж меняют планово, а не после того как проявится неисправность. Насыщенный картридж пропускает влагу; зимой это ведёт к замерзанию клапанов, летом — к коррозии.
• Сохранение разделения контуров: при неисправности четырёхконтурного защитного клапана утечка в одном контуре может «просаживать» и остальные контуры — единственная неисправная трубка тогда превращается в причину вынужденного простоя.
• Качество воздуха для привода коробки передач: переключения передач автоматизированной коробки выполняются сжатым воздухом; загрязнённый и влажный воздух — скрытая причина жалоб на непереключение и запаздывание передач.
• Поиск утечек и слив конденсата из ресиверов: при заглушённом двигателе и затянутом стояночном тормозе отслеживают падение давления; цвет жидкости, сливающейся из сливных клапанов под ресивером, напрямую говорит о состоянии осушителя и компрессора.

Коробка TipMatic и оснащение для управления движением

TipMatic — так MAN называет своё решение автоматизированной коробки передач. По механической конструкции это по сути та же механическая коробка; отличие в том, что сцепление и переключение передач выполняются не водителем, а электронно управляемыми исполнительными механизмами. Это отличается от полностью автоматической коробки с гидротрансформатором, и подход к обслуживанию тоже другой: внутри нет гидравлического трансформатора, зато есть диск сцепления, исполнительный механизм сцепления, цилиндры выбора и включения передач и питающая их пневматическая магистраль.

С точки зрения обслуживания на первый план выходят следующие моменты. Запас износа диска сцепления отслеживается электронно; когда он приближается к исчерпанию, переключения становятся жёстче, а на трогании появляется рывок. Влажный воздух в цилиндрах включения передач увеличивает время переключения и на холоде даёт жалобы на непереключение. Масло коробки и, если предусмотрен, фильтр обновляются в порядке, установленном производителем; масло здесь и смазывает, и охлаждает, а тепловая нагрузка заметно растёт при тяжёлой буксировке. Общие признаки неисправности коробки, выбор масла и подход к замене раскрыты в руководстве по коробке передач грузовика.

Оснащение для управления движением тоже влияет на обслуживание, пусть и косвенно. Свободный накат на подходящих уклонах отключает трансмиссию, предиктивный круиз-контроль по данным маршрута управляет скоростью перед подъёмом и после него, а моторный тормоз и, если предусмотрен, замедлитель разгружают рабочую тормозную систему и продлевают ресурс колодок. Их корректная работа зависит от датчиков и программного обеспечения; отказ датчика скорости или уклона даёт жалобы вида «автомобиль сам сбрасывает скорость».

Типичные точки износа двигателя и их признаки

У магистрального тягача неисправности двигателя редко приходят без предупреждения. Почти всегда сначала меняется кривая расхода топлива, затем появляется предупреждение на приборной панели, и лишь в последнюю очередь наступает потеря мощности или вынужденная остановка. В таблице ниже собраны наиболее часто отмечаемые на площадке признаки TGX вместе с вероятными источниками и первым шагом проверки. Цель таблицы не поставить диагноз, а выстроить правильную последовательность его постановки.

Большинство этих признаков может иметь сразу несколько источников; ставить диагноз путём последовательной замены деталей на таком насыщенном электроникой автомобиле, как TGX, — самый дорогой способ. Правильный порядок таков: сначала дешёвые и обратимые проверки, затем измерения, и только потом замена детали. При чтении журнала неисправностей учитывают не только сам код, но и пробег его первого появления, число повторов и сопутствующие коды.

Как комплектация EfficientLine влияет на обслуживание?

EfficientLine — коммерческое название пакета оснащения и настроек TGX, направленного на снижение расхода топлива. Наполнение пакета со временем расширялось; общая идея не в одном «волшебном» решении, а в накоплении небольших выигрышей. Типичные элементы — аэродинамические накладки, шины с низким сопротивлением качению, предиктивный круиз-контроль по данным маршрута, свободный накат и подобранные передаточные числа трансмиссии.

С точки зрения обслуживания у этого пакета два следствия. Первое: значительная часть экономии зависит от сохранения целостности оснащения — сломанный боковой обтекатель, утраченная накладка или заниженное давление в шинах быстро сводят выигрыш на нет. Второе: нарушение работы «экономичного» оснащения обычно не зажигает контрольную лампу, а проявляется только в изменении кривой расхода топлива. Поэтому на автомобилях с EfficientLine контроль расхода — это не только вопрос бухгалтерии, но и инструмент диагностики неисправностей.

• Целостность аэродинамических элементов: боковые обтекатели, дефлекторы крыши и кабины, направляющие у дверей и нижние панели проверяются на трещины, отсутствующий крепёж и следы трения.
• Регулировка дефлектора: при изменении высоты прицепа регулировку дефлектора крыши пересматривают; неверная настройка может обратить выигрыш в потерю.
• Давление и глубина протектора шин, регулировка осей: выигрыш от шины с низким сопротивлением качению сохраняется только при правильном давлении и равномерном износе; неверная развал-схождение одновременно съедает и шину, и топливо.
• Данные о вождении: время холостого хода, использование свободного наката и доля применения тормоза показывают, действительно ли оснащение используется по назначению.

Почему совпадение поколения и двигателя критично при подборе запчастей

Главная ловушка при подборе запчастей для TGX — обманчивая уверенность, которую внушает само название модели. Под одним и тем же названием скрываются разное семейство двигателя, экологическая ступень, коробка передач, тормозное оснащение и осевая компоновка; во множестве узлов — от компрессора до генератора, от тормозной камеры до натяжителя ремня — посадочная геометрия или электрический интерфейс менялись при смене поколения. Несколько минут проверки перед заказом снимают и стоимость ошибочно купленной детали, и время простоя автомобиля.

Самый надёжный способ — использовать оба источника вместе: номером шасси фиксируется идентичность автомобиля, а затем по номеру на снятой детали подтверждается совпадение. Подбор только по фотографии часто приводит к ошибке в деталях, которые выглядят похоже, но отличаются числом канавок или углом фланца. Если на автомобиль ранее уже устанавливали деталь от другого варианта, совпадение по каталогу перестаёт быть достаточным — тогда за основу берут фактический размер установленной детали.

Специфичные для TGX статьи затрат и риски простоя в автопарке

В магистральном тягаче совокупная стоимость владения определяется не ценой запчастей, а числом часов простоя автомобиля. Задержка груза, направление второго автомобиля на замену и расходы на эвакуацию в большинстве случаев многократно превышают стоимость самой неисправной детали. Поэтому в автопарке обслуживание TGX строится вокруг вопроса «как снизить внеплановый простой», а не «как дешевле устранить поломку».

На практике этой таблице в автопарке соответствуют три привычки: реальное проведение предрейсового осмотра, ведение данных по неисправностям и расходу в разрезе конкретного автомобиля, плановое обновление критичных узлов на автомобилях с большим пробегом до того, как проявится неисправность. Когда все три привычки соблюдаются, значительная часть внеплановых простоев превращается в плановую работу мастерской.

Подготовка к зиме и лету

Смена сезонов — период, когда у магистральных автомобилей заметно растёт частота неисправностей. В зимней подготовке на первый план выходят топливо, пневматика и электрика. На холоде текучесть топлива снижается; зимнее топливо, слив влагоотделителя и свежий фильтр снижают риск остановки двигателя. Со стороны сжатого воздуха влага — единственная причина замерзания клапанов, и насыщенный картридж осушителя зимой даёт куда более тяжёлые последствия. Аккумулятор на холоде теряет часть ёмкости, а потребители на стоянке увеличивают нагрузку — аккумулятор и цепь зарядки проверяют перед зимой. Со стороны системы нейтрализации контролируют поведение жидкости при замерзании и исправность контура подогрева.

В летней подготовке акцент смещается на систему охлаждения. Насекомые, пыль и масляная плёнка на поверхности радиаторного пакета незаметно снижают его теплоотдачу; соты очищают под подходящим давлением и в правильном направлении. Проверяют момент включения вязкостной муфты вентилятора, реакцию термостата на открытие и следы течи со стороны водяного насоса. Кондиционирование кабины — вопрос не только комфорта, но и внимания водителя, и безопасности; поверхность конденсора и фильтр приводят в порядок перед летним сезоном.

Восьмишаговый список проверки перед заказом запчастей

Приведённая ниже последовательность выстроена так, чтобы предотвратить наиболее частые несовпадения при заказе запчастей для TGX. Шаги выглядят несложно, но при совместном применении они заметно снижают долю ошибочно заказанных деталей.

1. Считайте номер шасси из первоисточника. Полный номер, взятый из регистрационных документов или с клейма на раме, фиксирует период выпуска автомобиля и вариант комплектации. Модельного года «на слух» недостаточно.
2. Уточните семейство и номер двигателя. Семейство и номер, считанные с таблички на блоке, сужают перечень навесного оборудования; различия между D20 и D26 определяющие для большинства позиций.
3. Зафиксируйте экологическую ступень. На автомобилях Euro 5 и Euro 6 оснащение системы нейтрализации отработавших газов и связанная линия датчиков различаются; внешне одинаковые детали могут иметь разные номера.
4. Считайте номер со снятой детали. Литейный или наклеенный номер — самый надёжный подтверждающий признак при сверке по каталогу. Если номер не читается, деталь очищают и осматривают заново.
5. Измерьте посадочную геометрию. Сравниваются число и шаг отверстий фланца, число канавок шкива, направления входа и выхода, размеры штуцеров; одной фотографии недостаточно.
6. Сверьте электрический интерфейс. Проверяются тип разъёма, число контактов и направление выхода кабеля. На деталях с электронным управлением несовместимый разъём обнаруживается уже на последнем этапе монтажа.
7. Добавьте позиции, которые нужно менять вместе. Прокладки, уплотнительные кольца, медные шайбы, хомуты, ремни и крепёж заказываются той же поставкой; недостающая мелкая деталь, заказанная позже, второй раз задерживает автомобиль.
8. Уточните историю изменений на автомобиле. Если ранее уже была установлена деталь от другого варианта, совпадение по каталогу вводит в заблуждение — тогда за основу берут фактический размер установленной детали и делают пробную примерку перед монтажом.

История обслуживания и итог долговечности TGX

У автомобиля с таким высоким пробегом, как TGX, ресурс определяется не только качеством работ, но и их прослеживаемостью. Если данные о том, на каком пробеге заменена позиция, сколько раз повторялся код неисправности и как менялся расход, не накапливаются в карточке автомобиля, каждое обращение в сервис начинает диагностику с нуля; там, где записи ведутся, тенденция видна — и если к одной позиции обращаются в четвёртый раз, ясно, что проблема не в самой детали, а в питающей её цепочке.

В итоге обслуживание MAN TGX сводится к трём вопросам: к какому поколению и семейству двигателя относится автомобиль, как он реально эксплуатируется и какие позиции нужно планово обновлять, не дожидаясь неисправности. Когда ответы на эти вопросы зафиксированы письменно, обслуживание превращается из реакции на сюрпризы в систему, которая их предупреждает. В любом случае для интервалов ТО, объёмов масла и жидкостей, момента затяжки и регулировок определяющей остаётся действующая сервисная документация OE, привязанная к номеру шасси автомобиля, вместе с бортовым индикатором ТО.
