Compressore Freni Pneumatici: Ciclo di Lavoro e Resa

In officina il reclamo è una frase sola: "il compressore non fa più aria." Il manometro mostra una pressione del serbatoio nella banda normale, stacco e innesto sono al loro posto, sul quadro nessun codice guasto. Si passa alla misura: si svuotano i serbatoi e si cronometra il riempimento, e il tempo risulta quasi il doppio di un veicolo gemello con lo stesso motore e lo stesso compressore. Il compressore fa aria; non la fa abbastanza in fretta, e per questo non riposa quasi mai. Buona parte dei casi etichettati in officina come "guasto del compressore" non è un guasto di ricambio, ma un carico scaricato sul compressore, cresciuto in silenzio.

Questa guida non tratta il compressore come un pezzo da smontare, ma come l'organo che governa l'equilibrio energetico del sistema pneumatico. Al centro ci sono due grandezze: il rendimento e il ciclo di lavoro, la quota di tempo in cui il compressore è costretto a lavorare in carico. Anatomia del componente, diagnosi e sostituzione sono nelle guide gemelle; qui si trattano le grandezze operative che ne determinano la vita, i metodi di misura e la disciplina di flotta.

Il vero compito del compressore nel sistema: non produrre aria, ma mantenere la pressione nella banda

Il compressore di un veicolo pesante non esiste per produrre aria in continuazione, ma per mantenere la pressione dei serbatoi entro una banda predefinita. La distinzione sembra piccola, ma spiega l'intero sistema. Il sistema non chiede al compressore "tanti litri d'aria"; chiede "non scendere sotto questo valore, non salire sopra quest'altro." Il compressore è un regolatore incaricato di mantenere la banda, non un impianto di produzione.

L'estremità bassa della banda è la pressione di innesto (cut-in), l'estremità alta è la pressione di taglio (cut-out). Alla pressione bassa il compressore entra in carico e riempie il serbatoio; raggiunta quella alta esce dal carico e gira a vuoto. Con il crescere del consumo i cicli in carico diventano più frequenti e più lunghi. La pressione del serbatoio appare uguale in entrambi i casi; il manometro mostra che la banda è mantenuta, non a quale prezzo.

La caratteristica principale del compressore è che gira senza sosta finché il motore è in funzione: collegato da ingranaggio o cinghia, non può fermarsi da solo. Di conseguenza "sta funzionando?" non ha risposta pratica; la domanda giusta è "da quanto tempo lavora in carico?" La salute di un compressore non si misura da se produce aria, ma da quanta parte del tempo totale passa in carico per mantenere la banda.

Se il tempo in carico si allunga, ci sono due possibilità: il compressore impiega più tempo per lo stesso lavoro (rendimento calato), oppure il lavoro da fare è aumentato (consumo o perdita cresciuti). Questo va separato prima di smontare il compressore; nel secondo caso anche il ricambio nuovo finisce sotto lo stesso carico e si stanca nello stesso tempo.

Funzionamento in carico e a vuoto: come funziona la logica di scarico (unloader)?

Poiché il compressore gira insieme al motore, anche quando l'aria non serve deve fare qualcosa. Il sistema risolve il problema non fermandolo, ma lasciandolo a vuoto. In scarico i pistoni continuano a muoversi ma non spingono aria nel sistema; l'aria aspirata torna verso l'aspirazione o circola liberamente tra i cilindri.

A decidere è il regolatore di pressione (governor), che monitora costantemente la pressione del serbatoio; alla pressione di taglio invia aria pilota che spinge i pistoncini di scarico tenendo aperte le valvole di aspirazione, e la compressione si interrompe di fatto. Al punto di innesto l'aria pilota viene sfiatata e la compressione riprende. In alcuni progetti lo scarico avviene sul lato mandata o tramite una valvola dedicata; la logica resta la stessa.

Il funzionamento a vuoto è gratuito?

No. Anche a vuoto il compressore continua a girare, ad attritare e a trascinare il velo d'olio, assorbendo comunque potenza dal motore. Il costo, però, è piccolo rispetto al carico: in carico la potenza assorbita cresce di molte volte, la temperatura sul lato mandata sale per la compressione, e segmenti e canna cilindro subiscono un carico termico molto più pesante. A consumare il compressore non è il tempo in cui gira, ma il tempo in cui lavora in carico.

In alcune applicazioni anche la perdita a vuoto è giudicata eccessiva e il compressore viene scollegato dal motore tramite una frizione; per logica, sintomi di guasto e manutenzione di questa soluzione, vedere la guida al compressore con frizione. Nel gruppo con frizione il guadagno si vede sul consumo di carburante, ma la logica del ciclo di lavoro non cambia: il tempo con frizione inserita resta deciso dalla domanda d'aria del sistema.

Cos'è il ciclo di lavoro (duty cycle) e perché è così importante?

Il ciclo di lavoro (duty cycle) è il rapporto tra il tempo in cui il compressore lavora in carico e il tempo totale di funzionamento del motore, in percentuale. Se in un turno di otto ore il compressore ha passato in carico un'ora in totale, il ciclo di lavoro è circa il dodici e mezzo per cento. La finestra di misura non si sceglie a caso: deve essere abbastanza lunga da rappresentare la giornata tipica del veicolo.

Questo rapporto non è una caratteristica del ricambio, ma un indicatore di sistema. Non è scritto sul catalogo del compressore; lo determinano insieme consumo, perdite, stato dell'essiccatore, percorso e abitudini di guida. Un unico numero riassume quanto l'intero sistema pneumatico sia sotto sforzo.

Le bande servono a dare l'ordine di grandezza; quale rapporto sia accettabile dipende dal progetto del compressore, dal raffreddamento e dalla definizione di misura del costruttore. Alcuni la definiscono sull'intero turno, altri sul solo tempo di marcia. Nella decisione fa fede il manuale OE aggiornato del codice motore e telaio del veicolo; la tabella serve solo a valutare la plausibilità del valore misurato. Il rapporto è critico perché il suo effetto non è lineare: con la temperatura crescono insieme trascinamento d'olio, accumulo di carbonio e velocità di saturazione della cartuccia, e oltre una certa soglia il sistema entra in un ciclo che peggiora se stesso.

Come si misura sul campo il ciclo di lavoro?

Il ciclo di lavoro non è una stima, ma un rapporto misurabile. In flotta si applicano tre metodi, ciascuno con precisione diversa.

• Dati del veicolo: se il comando del regolatore o lo stato di scarico è visibile in rete di bordo, il tempo in carico si ricava dal registro telemetrico. È il metodo più preciso; l'unica condizione è prendere il dato nella stessa finestra del tempo motore acceso.
• Conteggio osservativo: senza dati, si sceglie una finestra fissa nella condizione tipica del veicolo e si cronometrano i suoni di stacco e innesto. Risultato approssimativo ma sufficiente a collocare la banda.
• Indicatore indiretto: tempo di risalita, vita della cartuccia e traccia d'olio nello spurgo, letti insieme, mostrano la crescita del ciclo anche senza misurarlo. È la via più pratica per seguire la tendenza.

Qualunque metodo si usi, le condizioni vanno registrate: temperatura ambiente, altitudine, temperatura di esercizio raggiunta e stato di carico incidono direttamente; il confronto si fa sempre tra condizioni simili. Errore frequente è misurare solo al minimo: a quel regime il compressore gira meno e il consumo d'aria differisce dal reale. La misura al minimo serve a cercare le perdite, non rappresenta il ciclo di lavoro.

Tempo di risalita della pressione: la misura più pratica per seguire il rendimento

Il tempo di risalita della pressione è il tempo necessario ai serbatoi per passare da una pressione bassa data a una pressione alta data. Riassume in un numero quanta aria il compressore riesce davvero a fornire, senza strumentazione speciale: bastano un manometro e un cronometro. Il suo valore non sta nel confronto con una cifra assoluta, ma con la storia del veicolo stesso.

Se il tempo si allunga, lo stesso lavoro richiede più tempo. La causa può essere interna (piastra valvole usurata, valvole che perdono, segmenti stanchi) o esterna (filtro di aspirazione ristretto, essiccatore intasato, linea di mandata ristretta, perdita). La misura non dice il perché, ma dà il segnale che avvia la ricerca.

1. Portare il veicolo alla temperatura di esercizio; un valore a freddo non è confrontabile.
2. Posizionare il veicolo su terreno piano, bloccare le ruote con i cunei e metterlo in sicurezza; la misura richiede lo svuotamento dei serbatoi.
3. Svuotare i serbatoi fino alla pressione iniziale indicata dal costruttore, scaricando anche l'acqua dai rubinetti di spurgo.
4. Disattivare le utenze pneumatiche accessorie (sospensione, porte, sedile, sollevamento) e non premere il pedale del freno; ogni consumo allunga la misura.
5. Mantenere il motore al regime fisso indicato dal costruttore; un regime variabile rende la misura non ripetibile.
6. Avviare il cronometro alla pressione iniziale, fermarlo al raggiungimento della pressione target.
7. Ripetere la misura nella stessa condizione almeno una volta e calcolare la media.
8. Registrare temperatura ambiente, altitudine, regime motore, stato di carico e data.
9. Confrontare il risultato con la linea di base del veicolo e con i gemelli dello stesso tipo; decidere sulla tendenza, non su una singola misura.

Le cause di un ciclo di lavoro elevato

Il ciclo di lavoro non sale da solo: o la domanda del sistema è cresciuta, o quanto il compressore fornisce è diminuito, o entrambe le cose. Ogni intervento fatto senza separare le cause ha vita breve.

Tra queste cause la più frequente e sottovalutata è la perdita. Il suo tratto distintivo è la continuità: il sistema perde aria anche a veicolo fermo, anche senza intervento dell'autista. Una perdita apparentemente piccola, moltiplicata per le ore di lavoro giornaliere, diventa la voce più grande di lavoro extra sul compressore. Il punto di partenza più affidabile per cercarla è misurare quanto scende la pressione in un tempo definito a motore spento; il calo accettabile è nel documento del costruttore del veicolo.

La seconda causa frequente è la differenza tra la condizione del veicolo all'acquisto e quella attuale: è stata aggiunta una sovrastruttura, è cambiato il rimorchio, è stato agganciato un semirimorchio con sospensione pneumatica. Il compressore è lo stesso, ma ciò che il sistema gli chiede è cresciuto; sostituirlo non corregge il quadro, azzera solo il contatore.

Normative e approfondimenti

Questo argomento è regolato dalle norme di equipaggiamento dei veicoli pesanti con freni ad aria. Negli Stati Uniti lo standard federale dei freni ad aria FMVSS 121 (49 CFR 571.121) definisce i serbatoi, la protezione e i tempi che un impianto conforme deve offrire, e l'Europa applica i limiti equivalenti del Regolamento UNECE n. 13. Per maggiori dettagli, vedere la guida di riferimento illustrata su airbrakecompressor.com. Verificare sempre i valori specifici con la normativa vigente e i dati di assistenza del costruttore del veicolo.

In Italia le prescrizioni costruttive e di equipaggiamento sono contenute nel D.P.R. 495/1992; le modifiche all'allestimento o all'impianto del veicolo devono passare per il collaudo presso la Motorizzazione Civile.

Conseguenze di un ciclo di lavoro elevato: trascinamento d'olio, fatica della piastra valvole, vita della cartuccia

Le conseguenze del ciclo di lavoro in crescita si scrivono direttamente nella vita dei componenti, e la catena parte dalla temperatura: con il funzionamento in carico prolungato la temperatura in mandata sale, e il velo d'olio su canna cilindro e segmenti subisce stress termico.

Trascinamento d'olio e accumulo di carbonio

L'olio sotto stress termico comincia a essere trascinato verso la mandata insieme al flusso d'aria. Parte avanza come vapore, parte si carbonizza sulle superfici calde e vi si deposita. Il deposito restringe la sezione interna; la sezione ristretta fa salire ulteriormente pressione e temperatura; la temperatura più alta favorisce altro trascinamento. Questo ciclo a retroazione spiega perché i problemi legati al compressore, a un certo punto, accelerano all'improvviso.

Fatica della piastra valvole e danno meccanico

La piastra valvole è composta da sottili lamelle che si aprono e chiudono a ogni ciclo, e la sua vita è la combinazione tra numero di cicli e temperatura. Con il ciclo di lavoro che sale, cicli e temperatura crescono insieme; la fatica accelera in entrambe le direzioni. Il degrado della superficie di appoggio delle lamelle causa prima un riflusso dell'aria compressa, poi un tempo di risalita più lungo. Guarnizione della testata e superfici di tenuta condividono lo stesso carico termico. Per sostituzione, controllo tenuta e disciplina di montaggio, la guida al kit di riparazione e guarnizioni del compressore è un riferimento dettagliato.

Riduzione della vita della cartuccia dell'essiccatore

La cartuccia si esaurisce in anticipo per due motivi. Il primo è il volume: con ciclo di lavoro elevato cresce il volume d'aria che l'attraversa, e con esso il carico di umidità. Il secondo, più distruttivo, è la contaminazione da olio: l'olio trascinato ricopre i pori del materiale essiccante, esaurendone la capacità di adsorbimento. Una cartuccia contaminata smette di funzionare prima di completare la propria vita di calendario; l'umidità passa nel sistema e iniziano corrosione nelle valvole e congelamento in inverno. Per questo la vita della cartuccia è lo strumento diagnostico più economico per la salute del compressore.

Abitudini operative che aumentano il consumo d'aria

Una parte importante del ciclo di lavoro sale per motivi comportamentali, non tecnici. Se due veicoli dello stesso modello sulla stessa linea producono un ciclo di lavoro nettamente diverso, gran parte della differenza viene dal modo in cui vengono usati.

Il tratto comune di queste voci è che nessuna produce un codice guasto. Nessuna spia si accende, lo strumento diagnostico non segnala nulla; il compressore lavora in carico più a lungo, e il conto arriva un anno dopo su cartuccia, guarnizioni e piastra valvole. In flotta il modo più economico per abbassare il ciclo di lavoro spesso non è sostituire ricambi, ma misurare queste abitudini e darne riscontro.

Come si sceglie la capacità del compressore per freni pneumatici in base al veicolo?

La scelta della capacità determina direttamente il ciclo di lavoro. Un compressore per freni pneumatici è dimensionato correttamente non solo perché "fornisce aria a sufficienza", ma perché resta nella banda sana anche nel profilo di missione più gravoso. La scelta si fa sul giorno peggiore, non sulla media.

Sul lato dell'offerta ci sono tre variabili: cilindrata, rapporto di trasmissione (regime del compressore rispetto al motore) e rendimento volumetrico reale. Insieme, a un dato regime motore, danno la quantità d'aria fornibile nell'unità di tempo. Lo stesso compressore con rapporto diverso significa capacità diversa; "stesso ricambio" non vuol dire "stessa mandata".

Sul lato della domanda si somma tutto ciò che il sistema consuma: assali e camere freno, il sistema del rimorchio o semirimorchio, la sospensione pneumatica, il circuito del freno di stazionamento, le utenze della sovrastruttura, l'aria per la rigenerazione dell'essiccatore e il margine di perdita accettabile. Si aggiunge il profilo del percorso: un veicolo da distribuzione urbana produce cicli frenanti molto più numerosi di un trattore per lunga percorrenza. Altitudine e temperatura ambiente entrano anch'esse nella scelta.

Sul lato normativo c'è un limite minimo: il veicolo deve raggiungere, in un tempo definito, una pressione di esercizio data a partire da una pressione iniziale data. Il requisito è soddisfatto in omologazione; ma se col tempo consumo o perdite crescono, il veicolo può scendere sotto quel requisito. Misurare regolarmente il tempo di risalita è la prova più concreta che la capacità sia ancora sufficiente.

Il confronto tra compressori monocilindrici e bicilindrici, e la scelta del raffreddamento, sono trattati come distinzioni di componente nelle guide gemelle della famiglia compressori. Qui vale la regola: l'aumento di capacità va considerato solo dopo aver controllato la domanda. Passare a un compressore più grande con perdite non risolte non risolve nulla, stanca solo un ricambio più grande alla stessa velocità.

I primi segnali del calo di rendimento

Il rendimento del compressore non cala in un giorno; si erode nell'arco di mesi, e per tutto questo tempo il sistema compensa la differenza. Leggere i segnali precoci permette di cogliere il quadro prima che diventi un guasto.

Nessuno di questi segnali, da solo, è una diagnosi definitiva; ognuno indica una direzione. L'ordine corretto è prima misurare, poi confrontare, e solo alla fine smontare.

Il legame tra essiccatore e compressore: la seconda faccia del ciclo di lavoro

Compressore ed essiccatore d'aria sono voci separate nei registri di flotta, ma sono le due estremità di un unico sistema. Il materiale essiccante viene rigenerato, nel tempo a vuoto tra un ciclo e l'altro, dall'aria asciutta rimandata dal serbatoio. Perché l'essiccatore funzioni, il compressore deve riposare.

Quando il ciclo di lavoro sale, questo riposo si accorcia. La cartuccia incontra nuova umidità prima di smaltire quella trattenuta, e satura prima. Una cartuccia satura produce due conseguenze: l'umidità passa nel sistema e la resistenza in mandata aumenta; la resistenza costringe il compressore a lavorare contro contropressione più alta e lo scalda di più, il compressore più caldo trascina più olio, e l'olio esaurisce la cartuccia più in fretta.

Questa relazione offre una scorciatoia diagnostica: i sintomi lato essiccatore spesso non raccontano l'essiccatore, ma il carico del compressore. Per frequenza di sostituzione della cartuccia, comportamento di rigenerazione, stato della valvola di scarico e tracce di umidità, la guida all'essiccatore d'aria (air dryer) è un riferimento dettagliato. Regola pratica: registrate la vita della cartuccia; quando scende sotto l'atteso, guardate prima il ciclo di lavoro. Sostituirla più spesso attenua il sintomo, non elimina la causa.

Disciplina di registrazione del tempo di risalita della pressione per la flotta

La gestione del ciclo di lavoro non si fa con una misura isolata, ma con misure ripetute e confrontate. Il flusso seguente costruisce una disciplina di monitoraggio per tutta la flotta senza strumentazione aggiuntiva.

1. Create una linea di base per ogni veicolo: misurate il tempo di risalita quando entra in flotta o subito dopo una revisione del compressore, e scrivetelo nel fascicolo.
2. Fissate le condizioni su un'unica scheda: pressione iniziale e target, regime motore, utenze spente, stato di carico. Stessa scheda per tutta la flotta.
3. Ripetete la misura a ogni giro di manutenzione periodica; rendetela riga obbligatoria del modulo, non facoltativa.
4. A ogni registrazione annotate temperatura ambiente e altitudine; misure invernali ed estive si confrontano solo con la propria stagione.
5. Confrontate i valori dei veicoli dello stesso tipo; quelli che si discostano nettamente dalla media vanno in un elenco separato.
6. Se osservate un allungamento significativo rispetto alla linea di base, il passo successivo non è smontare il compressore ma uno scandaglio delle perdite: si misura il calo dopo lo spegnimento del motore e si scandaglia la linea.
7. Se la perdita è assente, verificate aspirazione, essiccatore e regolatore; il sospetto di usura interna entra in gioco solo dopo aver escluso questi tre.
8. Tenete le date di sostituzione della cartuccia sulla stessa scheda; letta insieme al tempo di risalita, la vita della cartuccia mostra la tendenza molto prima.
9. Annotate a ogni intervento acqua e tracce d'olio viste negli spurghi; questa nota è la base più solida per una futura decisione di revisione.
10. Dopo revisione o sostituzione ripetete la misura e scrivete la nuova linea di base; un intervento non registrato lascia cieca la diagnosi successiva.

La forza di questa disciplina non sta nella complessità, ma nella continuità. Un valore cronometrico preso nelle stesse condizioni offre ciò che la strumentazione costosa non dà: la tendenza nel tempo.

Valori tecnici e parametri di riferimento generali

La tabella seguente raccoglie le grandezze usate nel monitoraggio del ciclo di lavoro e del rendimento. Lo scopo non è decidere, ma valutare la plausibilità del risultato ottenuto; i valori definitivi si leggono sempre nel documento OE proprio del veicolo.

La tabella ha una sola regola: nessun valore numerico si usa indipendentemente dal codice motore e telaio del veicolo. Due veicoli dello stesso costruttore e classe possono avere una domanda d'aria molto diversa per sovrastruttura o impianto frenante diverso, e questa domanda sposta anche il limite accettabile del ciclo di lavoro.

Abbassare il ciclo di lavoro: un lavoro di sistema, non di ricambio

L'errore più costoso su un veicolo con ciclo di lavoro elevato è andare direttamente dal compressore. Un ricambio nuovo non cambia la domanda del sistema; azzera solo il contatore, e rivive lo stesso tempo sotto lo stesso carico. L'ordine corretto parte dalla domanda e finisce con l'offerta.

• Prima la perdita: si misura il calo a motore spento, si scandaglia linea e raccordi. Il guadagno più grande è quasi sempre qui.
• Poi il consumo: utenze accessorie, abitudini di guida e usi superflui si misurano e si riducono con il riscontro dato agli autisti.
• Poi il lato mandata: si controllano essiccatore, cartuccia, valvola di scarico e sezione della linea; quando la resistenza scende, il tempo in carico si accorcia.
• Poi il lato aspirazione: si eliminano le restrizioni di filtro e tubo; recuperato il rendimento volumetrico, lo stesso ciclo comprime più aria.
• Poi il comando: si verificano banda del regolatore e funzione di scarico; un compressore che non esce dal carico produce da solo il ciclo più alto.
• Per ultimo il compressore: se quanto sopra è escluso, il calo di rendimento è nel componente; revisione o sostituzione hanno senso a questo punto.

Il compressore sta al centro del sistema pneumatico del veicolo pesante e porta sulle spalle tutti i difetti del sistema: un raccordo che perde lo tiene in funzione senza riposo, una cartuccia satura lo scalda di più, uno spurgo trascurato aumenta i cicli. Per questo un veicolo che entra in officina con la diagnosi "problema al compressore" è spesso non la fine della diagnosi, ma il suo inizio. Un ciclo di lavoro misurabile, un tempo di risalita registrato e una vita della cartuccia tenuta con regolarità sono i tre numeri che ne determinano la vita. In ogni caso fa fede la documentazione di assistenza OE aggiornata, propria del codice motore e telaio del veicolo.

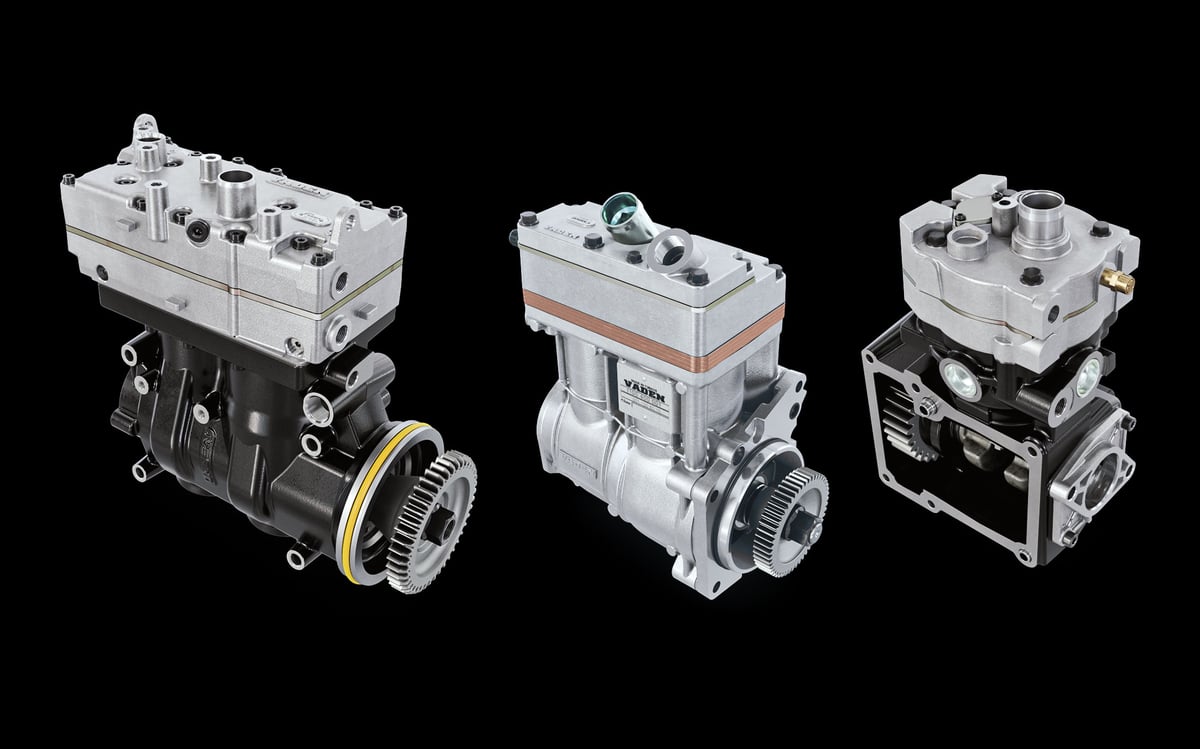

Categoria prodotto: Compressore d'aria
