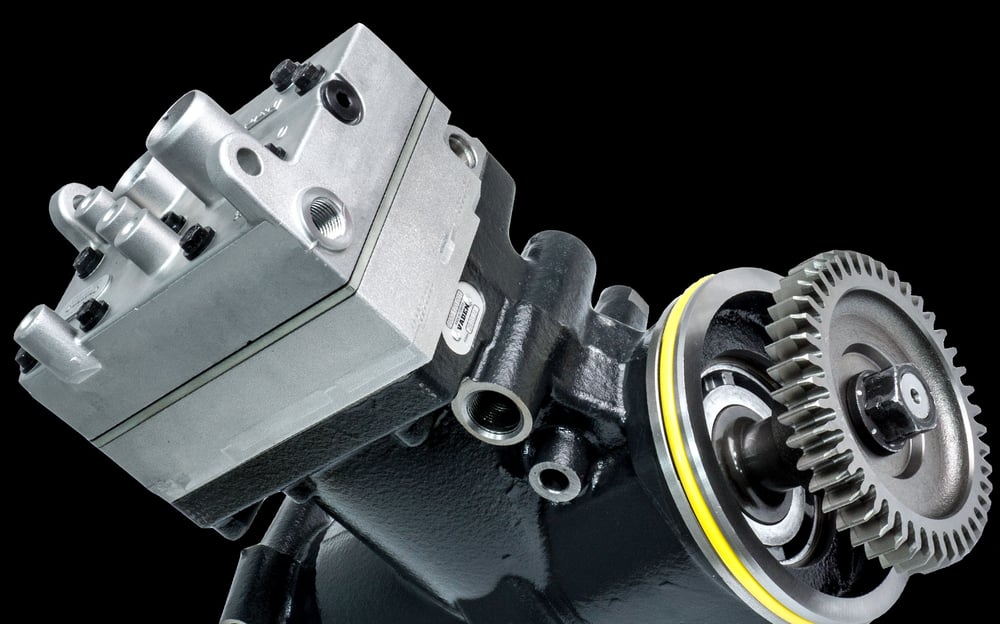

Compresseur d'air poids lourd par moteur et marque : DD15, Cummins, PACCAR, Mack et plus

Lorsqu'un tracteur entre à l'atelier avec la simple mention « intervention compresseur », ce qui détermine la durée réelle du travail n'est presque jamais le compresseur lui-même. Sur deux véhicules de la même catégorie, la même opération se réduit d'un côté à une intervention courte sous le capot, et impose de l'autre un plan de démontage dans lequel une demi-douzaine d'organes voisins doivent être déposés dans l'ordre. Deux variables produisent cet écart : la famille moteur à laquelle appartient le moteur, et l'architecture de châssis dans laquelle ce moteur a été installé. Cette page traite exactement ces deux variables ; elle n'explique ni ce qu'est le compresseur, ni comment il tombe en panne, ni comment on le remplace, mais où il se trouve selon le moteur et quelle charge de travail représente son accès.

Une seule phrase suffit pour la définition : le compresseur d'air de frein est l'organe entraîné par le moteur qui produit l'air comprimé nécessaire au circuit de freinage et aux circuits auxiliaires. Sa fonction, son principe de fonctionnement, ses symptômes de panne, la procédure de remplacement et la discipline d'entretien sont traités en détail dans le guide Compresseur d'air: pannes, remplacement et entretien et ne sont pas repris ici. Le sujet de cette page est plus étroit et plus pratique : dans quelle mesure la famille moteur et la marque de châssis déterminent ensemble l'emplacement physique du compresseur et la charge de travail nécessaire pour l'atteindre, et sur quels points les plateformes nord-américaines Detroit, Cummins, PACCAR, Mack et International se distinguent les unes des autres.

La famille moteur et la marque de châssis : que déterminent-elles sur le compresseur, que ne déterminent-elles pas ?

Le raccourci le plus fréquent sur le terrain consiste à poser la question sous la forme « quelle marque de camion ». Or la première couche qui détermine l'architecture physique du compresseur n'est pas la marque de châssis mais la famille moteur. Le compresseur est fixé sur le bloc-moteur, il prend son entraînement sur la chaîne cinématique du moteur lui-même et, dans la majorité des applications poids lourd, il tire également ses raccordements de refroidissement et de lubrification des circuits du moteur. Toutes ces décisions relèvent de l'architecture moteur. Une famille moteur fixe en grande partie l'extrémité du moteur sur laquelle l'entraînement est prélevé, la géométrie de la portée sur laquelle le compresseur vient s'asseoir, la nature des organes implantés autour de lui et la présence ou l'absence d'un raccordement au circuit de refroidissement.

La seconde couche est la marque de châssis, et celle-ci ne détermine pas l'implantation mais l'accès. Lorsqu'une même famille moteur est montée sur deux châssis différents, le compresseur reste dans la même zone du moteur ; ce qui change, c'est le monde qui entoure cette zone. Type de cabine, ouverture du capot, position de l'essieu avant, profondeur du bloc de refroidissement, cheminement des canalisations d'air et de carburant, implantation du démarreur et du système de post-traitement des gaz d'échappement, volume occupé par la carrosserie sur le châssis : toutes ces décisions sont des décisions de châssis, et ce sont elles qui déterminent par quel côté et au prix de combien de déposes le technicien atteindra le compresseur.

Cette distinction produit une conséquence pratique. La famille moteur détermine la nature du travail, la marque de châssis détermine sa durée. Une famille dont l'implantation se situe à l'arrière du moteur n'offrira jamais un accès par l'avant, quel que soit le châssis qui la reçoit ; mais la même famille montée sur un tracteur nord-américain à capot et sur un tracteur européen à cabine avancée conduira à des durées d'intervention radicalement différentes pour un travail identique.

Ce que ces deux couches ne déterminent pas est au moins aussi important que ce qu'elles déterminent. La famille moteur et la marque de châssis ne disent pas si le compresseur est défaillant. Si la pression monte lentement sur un véhicule, l'origine peut se situer du côté de la production comme du côté des pertes du circuit ; cette distinction se fait par la mesure et constitue le sujet du guide Compresseur d'air : panne de pression ou perte d'huile. Cette page ne pose pas de diagnostic, ne donne pas de liste de symptômes et ne décrit aucune étape de remplacement.

De la même manière, la connaissance de la famille moteur ne produit pas à elle seule une décision de pièce. Un raisonnement du type « le moteur appartient à telle famille, donc le compresseur est celui-ci » n'est pas fiable en poids lourd : à l'intérieur d'une même famille moteur coexistent des niveaux d'équipement différents, des demandes d'air différentes et des variantes de raccordement différentes. L'identification de la pièce correcte est un travail de correspondance mené sur le catalogue autorisé à partir de l'identité moteur et châssis du véhicule ; cette page n'effectue aucune correspondance de ce type et ne donne aucune référence de pièce.

Plateformes nord-américaines et européennes : deux approches du compresseur

Dans l'univers du poids lourd, la ligne de partage la plus nette en matière d'accès au compresseur tient moins au moteur lui-même qu'à l'architecture de cabine. La configuration dominante en Amérique du Nord est le camion à capot, dit conventionnel : le moteur est placé devant la cabine, sous un capot long. La configuration dominante en Europe est la cabine avancée basculante ; le moteur se trouve sous la cabine et celle-ci bascule vers l'avant pour l'entretien. Ces deux architectures ne modifient pas la place du compresseur sur le moteur, mais elles transforment radicalement la manière de l'atteindre.

Sur un châssis à capot, l'ouverture du capot rend visibles la face avant du moteur et une partie de sa zone supérieure. La zone arrière du moteur, elle, se trouve près du tablier de cabine et reste en dehors de l'ouverture offerte par le capot. C'est pourquoi, sur les plateformes nord-américaines, un organe implanté à l'arrière du moteur est le plus souvent abordé par le côté, par le dessous ou par le passage de roue. La largeur de l'ouverture du capot, la position de l'essieu avant par rapport au moteur et la profondeur du bloc de refroidissement déterminent le confort de cette approche ; entre deux châssis à capot recevant le même moteur, une différence sur ces trois cotes suffit à produire une charge de travail différente.

Sur un châssis à cabine basculante, en revanche, le basculement de la cabine dégage entièrement le dessus et les deux flancs du moteur. La direction d'accès est différente dès le départ : le technicien regarde le moteur par le haut. Le prix à payer tient à la préparation qui précède le basculement et à la hauteur de travail une fois la cabine basculée ; le gain tient au fait que la quasi-totalité du moteur devient accessible en une seule opération. Pour un même organe, là où un châssis nord-américain à capot impose la dépose de plusieurs pièces voisines, un châssis à cabine basculante permet généralement une approche directe.

La deuxième différence entre les deux zones géographiques tient à la densité des consommateurs d'air autour du compresseur. Sur un tracteur longue distance nord-américain, la ligne d'air de la remorque, la suspension pneumatique, la suspension de cabine et les équipements auxiliaires sont raccordés à une source unique ; sur les véhicules à usage professionnel, les circuits de carrosserie viennent s'y ajouter. En Europe, les mêmes fonctions sont regroupées dans un volume sous cabine plus compact. Cela ne change pas la mission du compresseur, mais cela change le nombre de canalisations qui l'entourent, donc le nombre de raccords à séparer pendant l'accès.

La troisième différence est une habitude d'entretien née de l'architecture. Sur un châssis à capot, le contrôle quotidien se fait sous le capot et la zone arrière du moteur reste en dehors du regard de routine ; sur une cabine basculante, l'ensemble du moteur est visible à chaque basculement. Il ne s'agit pas d'un défaut de conception mais d'une conséquence naturelle de l'architecture, qui doit être prise en compte dans la planification du service.

Dispositions d'entraînement et de refroidissement courantes selon la famille moteur : laquelle rencontre-t-on sur quelle plateforme ?

Cette section n'est pas une section de définitions. La signification des notions d'interface d'entraînement et d'architecture de refroidissement, les critères selon lesquels elles s'évaluent et l'ensemble des éléments qui déterminent la compatibilité sont définis dans le guide Compresseur mono ou bicylindre : guide de choix et compatibilité. Le travail effectué ici se limite à une mise en correspondance : quelle disposition est couramment rencontrée sur quelle plateforme.

Sur les applications poids lourd, tracteurs comme véhicules à usage professionnel, la tendance générale est que le compresseur prenne son entraînement sur le train d'engrenages du moteur. L'entraînement par engrenages supporte une charge continue plus élevée que la courroie et reste indépendant de la tension d'une courroie ; c'est la raison pour laquelle il constitue le choix courant dès lors que l'on considère la continuité de la demande d'air en poids lourd. L'entraînement par courroie se rencontre plutôt sur les véhicules de gamme moyenne, sur certains autocars et sur des applications spécifiques que sur les tracteurs poids lourd.

Une tendance comparable existe du côté du refroidissement. Sur les applications poids lourd à demande d'air élevée et continue, le raccordement du compresseur au circuit de refroidissement moteur est courant ; cette disposition permet d'évacuer par le circuit de refroidissement du moteur la chaleur dégagée pendant la compression et limite la température de l'air en sortie de compresseur. Sur les applications à demande plus faible, un refroidissement par air peut suffire. La présence d'un raccordement de refroidissement est un détail important du point de vue du service : si le raccordement existe, l'intervention peut exiger la vidange de la partie concernée du circuit de refroidissement, ce qui allonge directement la durée du travail.

Le tableau ci-dessous résume les tendances générales rencontrées sur les plateformes poids lourd. Aucune ligne de ce tableau ne constitue une déclaration de configuration vérifiée pour un véhicule donné ; à l'intérieur d'une famille moteur, l'année-modèle, le niveau d'émission, le marché et l'option d'équipement peuvent modifier l'agencement.

La seule conclusion générale à tirer de ce tableau est la suivante : sur les moteurs poids lourd nord-américains, la disposition courante place un compresseur entraîné par engrenages et refroidi par liquide dans la zone arrière du moteur. Pour le technicien, cela signifie que le scénario « j'ouvre le capot et je vois » est largement caduc ; les sections suivantes de cette page examinent précisément les traductions plateforme par plateforme de cette conclusion.

Detroit DD13, DD15 et DD16 : la place du compresseur sur le moteur

La famille poids lourd DD de Detroit construit trois niveaux de cylindrée sur une architecture commune. Le DD13 vise la distribution et le transport régional, le DD15 l'application tracteur longue distance, le DD16 les charges lourdes et l'usage professionnel. Du point de vue du compresseur, le point commun de ces trois moteurs est la cohérence de la logique d'entraînement et d'implantation à l'intérieur de la famille : le compresseur prend son entraînement sur le train d'engrenages du moteur et se situe dans la zone arrière du moteur, à proximité du tablier de cabine.

Cette implantation a deux conséquences en matière de service. La première : l'ouverture du capot ne rend pas le compresseur visible. Sur un tracteur nord-américain à capot, l'ouverture couvre la zone avant et centrale du moteur ; la zone arrière reste dans le volume étroit compris entre la cabine et le moteur. La seconde : dans cette zone, le compresseur n'est pas seul. Le démarreur, le collecteur d'échappement et la sortie du turbocompresseur, les raccordements de post-traitement, les canalisations de carburant et de refroidissement partagent le même volume. Cette densité allonge non pas le travail lui-même, mais la partie « atteindre le travail ».

À l'intérieur de la famille, la densité d'encombrement augmente avec la cylindrée. Un angle d'approche relativement confortable sur DD13 peut se resserrer sur DD15 et plus encore sur DD16 ; plus le bloc-moteur grandit, plus l'espace entre le moteur, le longeron de châssis et le tablier de cabine se réduit. Pour les trois membres d'une même famille, la nature du travail peut donc être identique et sa durée différente.

Le raccordement de refroidissement est, dans cette famille, l'élément qui influence le plus directement la planification. Si le compresseur est raccordé au circuit de refroidissement moteur, l'intervention sur l'organe exige la vidange de la partie concernée de ce circuit ; s'ajoutent alors à la liste des tâches la préparation, puis le remplissage et la purge. La configuration réelle du véhicule doit être vérifiée dans la documentation de service à jour correspondant à l'identité du moteur.

Cummins ISX et X15 : configuration du compresseur en application tracteur à forte demande d'air

La famille poids lourd ISX de Cummins et sa descendante X15 comptent parmi les options moteur les plus répandues sur le tracteur longue distance nord-américain et ont été proposées en option d'usine sur de nombreuses marques de châssis. Du point de vue du compresseur, la caractéristique déterminante de cette famille est que l'entraînement est prélevé sur le train d'engrenages du moteur et que le compresseur se situe dans la zone arrière du moteur. La logique d'implantation est de ce fait proche de celle de la famille DD ; la différence apparaît dans l'agencement des organes environnants et dans l'intégration côté châssis.

L'application tracteur longue distance est un mode d'utilisation qui augmente le nombre de canalisations autour du compresseur. Alimentation en air de la remorque, suspension pneumatique, suspension de cabine, circuit de frein de stationnement et équipements auxiliaires sont raccordés à la même source. Cela ne modifie pas l'implantation du compresseur, mais augmente le nombre de raccords à séparer pour atteindre l'organe et le cheminement de canalisations à rétablir après l'intervention. Repérer ces raccords à l'avance est, dans la planification du service, une habitude qui raccourcit sensiblement la durée totale du travail.

La deuxième conséquence d'une forte demande d'air est l'environnement thermique. Dans une zone où se trouvent les organes du côté échappement, la chaleur propre d'un compresseur travaillant en continu vient s'ajouter. Cela produit un avertissement pratique pour l'approche de l'organe : on ne travaille pas dans cette zone moteur chaud, et le temps de refroidissement doit être intégré au plan d'intervention. L'effet de la demande d'air sur la charge de travail du compresseur constitue un sujet distinct, en dehors du périmètre de cette page.

Les différences entre l'ISX et le X15 se situent en grande partie au niveau des équipements de dépollution, de la commande électronique et des systèmes auxiliaires. Du point de vue de l'implantation du compresseur, la logique des deux familles reste comparable ; toutefois, comme le volume occupé par les organes de post-traitement sur le châssis et l'agencement des canalisations proches du moteur évoluent avec les années-modèles, le chemin d'accès peut différer d'une année à l'autre au sein d'une même famille moteur.

PACCAR MX-11 et MX-13 : qu'est-ce qui change entre les châssis Kenworth et Peterbilt ?

La famille PACCAR MX est l'exemple qui illustre le plus clairement la thèse centrale de cette page : même moteur, châssis différent. Le MX-11 et le MX-13 sont proposés comme une même famille moteur sur deux marques de châssis nord-américaines du groupe PACCAR, Kenworth et Peterbilt. L'architecture propre du moteur, donc le mode d'entraînement du compresseur et sa zone d'implantation sur le moteur, suit la même logique sur les deux marques. Ce qui change relève entièrement du châssis.

Une autre particularité de la famille MX tient à la parenté de son architecture avec la tradition des moteurs poids lourd européens ; elle descend d'une même lignée de conception que la famille moteur DAF portant le même nom. Il en résulte une situation intéressante : une architecture moteur d'origine européenne a été installée sur le châssis conventionnel à capot nord-américain. Alors que l'agencement propre du moteur reste proche des habitudes européennes, l'agencement d'accès obéit entièrement à l'architecture nord-américaine. L'accès confortable que ce même moteur offre en Europe sous une cabine basculante ne s'applique pas sur un châssis à capot. Ici encore, connaître la famille moteur donne l'implantation, pas l'accès.

Du point de vue du compresseur, les différences entre Kenworth et Peterbilt se regroupent sous les rubriques suivantes : le mode d'ouverture du capot et la part du moteur que cette ouverture dégage, la position de l'essieu avant par rapport au moteur, la profondeur du radiateur et du bloc de refroidissement, l'espace entre le tablier de cabine et le moteur, la possibilité d'une approche latérale par le passage de roue et le choix des cheminements de canalisations. Ces cotes varient d'une marque à l'autre et d'une série à l'autre ; c'est pourquoi une généralisation du type « sur MX-13, une intervention compresseur dure tant » est impossible. La formulation correcte est la suivante : sur MX-13, la nature du travail est déterminée, sa durée dépend du châssis.

Normes et lectures complémentaires

Ce sujet est régi par les règles d'équipement des véhicules industriels à freinage pneumatique. Aux États-Unis, la norme fédérale des freins à air FMVSS 121 (49 CFR 571.121) définit les réservoirs, la protection et les temps qu'un système conforme doit offrir, et l'Europe applique les limites équivalentes du Règlement n° 13 de la CEE-ONU (UNECE). Pour plus de détails, voir le guide de référence illustré sur airbrakecompressor.com. Vérifiez toujours les valeurs précises au regard de la réglementation en vigueur et des données d'entretien du constructeur.

En France, les organes pneumatiques du circuit de freinage sont vérifiés dans le cadre du contrôle technique périodique des véhicules lourds, dont le régime s'appuie sur l'arrêté du 27 juillet 2004 relatif aux poids lourds, présenté par le ministère chargé des Transports. Le détail des obligations du transporteur figure sur Service-Public / Entreprendre.

Mack MP7, MP8 et MP10 : ce que l'usage professionnel change pour le compresseur

La famille MP de Mack partage son architecture poids lourd avec la tradition des moteurs poids lourd Volvo et se rencontre en Amérique du Nord surtout dans les usages professionnels : bennes, malaxeurs, collecte des déchets, tracteurs et transport lourd. Du point de vue du compresseur, la logique côté moteur est comparable à celle des autres familles poids lourd ; l'entraînement est prélevé sur le train d'engrenages du moteur et le compresseur se situe dans la zone arrière du moteur. Dans cette famille, ce n'est pas le moteur qui fait la différence, c'est le mode d'utilisation.

Sur un véhicule à usage professionnel, le châssis n'est pas un porteur vide. La carrosserie, le dispositif de levage, les raccordements de la prise de mouvement, les réservoirs d'air supplémentaires, les canalisations d'air et hydrauliques allant vers la carrosserie occupent de la place sur le châssis et autour du moteur. La possibilité d'aborder le compresseur par le côté ou par le dessous, ouverte sur un tracteur longue distance, peut être fermée sur un malaxeur recevant le même moteur. À ce stade, le facteur déterminant l'accès quitte la famille moteur pour passer à l'implantation de la carrosserie.

La deuxième différence tient à l'environnement de travail. Sur les chantiers, les sites miniers ou en collecte de déchets, la zone moteur accumule poussière, boue et sel ; un nettoyage est nécessaire avant d'atteindre l'organe. L'ajout de cette étape au plan d'accès ne change pas la nature du travail, mais rend sa durée réaliste.

La troisième différence est que le profil d'utilisation du véhicule augmente le nombre de canalisations autour du compresseur. Sur les véhicules dotés d'un circuit d'air de carrosserie, le nombre de consommateurs alimentés par le compresseur est plus élevé et les cheminements de raccordement traversent la zone moteur. Cela augmente à la fois le nombre de raccords à séparer pendant l'accès et le nombre de points à contrôler après l'intervention. La différence de cylindrée entre MP7, MP8 et MP10 produit quant à elle un résultat comparable à celui observé dans la famille DD : plus le moteur grandit, plus l'espace autour de lui se réduit et plus l'angle d'approche se resserre.

Association châssis International et moteur Detroit : même moteur, implantation différente

La particularité du marché nord-américain du poids lourd tient à la possibilité de prendre séparément la décision moteur et la décision châssis. L'acheteur peut choisir la marque de châssis chez un constructeur et déterminer le moteur sur une liste distincte. Il s'agit d'une souplesse moins répandue en Europe, et elle concerne directement le sujet de cette page : une même famille moteur se présente à nous avec des agencements d'accès différents selon la marque de châssis.

Les châssis International sont un exemple typique de cette souplesse. Lorsqu'une famille moteur est utilisée avec la géométrie de capot, la position d'essieu avant, le bloc de refroidissement et la distance au tablier de cabine d'une autre marque de châssis, la place du compresseur sur le moteur ne change pas, mais le chemin pour l'atteindre change. L'habitude acquise par un technicien sur une marque de châssis, du type « déposer tel panneau, aborder par tel côté », peut perdre sa validité sur le même moteur installé sur un autre châssis. L'information d'implantation s'apprend du moteur, l'information d'accès s'apprend du châssis ; confondre les deux conduit à une estimation de durée erronée.

Un point mérite ici l'attention : les familles moteurs qu'une marque de châssis propose en option d'usine varient selon l'année-modèle, la série et le marché. Ces listes sont mises à jour dans le temps ; les coopérations commerciales évoluent et les réglementations d'émission redessinent les options. C'est pourquoi la famille moteur d'un véhicule donné ne se détermine pas par une association de marques entendue de seconde main, mais par les données d'identification propres au véhicule. Cette page ne fournit aucune liste indiquant quelle marque de châssis a été vendue avec quel moteur ; la seule règle qu'elle donne est celle-ci : vérifiez la famille moteur sur le véhicule, construisez le plan d'accès selon la série de châssis.

L'application pratique est simple. À la réception du véhicule, deux informations sont enregistrées séparément : la famille moteur et la série de châssis. La famille moteur détermine la nature du travail, la série de châssis détermine son chemin. Dans les ateliers où ces deux informations sont consignées ensemble, l'estimation de durée devient juste dès la répétition d'un même travail ; dans ceux où seule la marque est notée, chaque véhicule est redécouvert de zéro.

Bref regard sur les moteurs européens : Mercedes-Benz, MAN, Scania, Volvo, DAF et Iveco

Sur les familles poids lourd européennes également, le compresseur est un organe entraîné par le train d'engrenages du moteur et, en usage sévère, généralement refroidi par le liquide de refroidissement moteur ; la logique d'implantation appartient à la même famille que celle du poids lourd nord-américain. La distinction n'apparaît pas au moteur mais à la cabine : l'architecture à cabine basculante dégageant en une seule opération le dessus et les flancs du moteur, l'accès au compresseur sur les véhicules poids lourd Mercedes-Benz, MAN, Scania, Volvo, DAF et Iveco est en général une opération plus directe que sur les châssis à capot nord-américains. L'implantation, le mode d'entraînement et les détails de service de chacune de ces familles moteurs sont traités séparément sur nos pages moteur correspondantes ; cette section ne fait qu'établir un pont, le centre de gravité de la page restant sur les plateformes nord-américaines.

Accès au compresseur : les écarts d'implantation qui modifient la durée de service selon la famille moteur

La charge de travail d'accès résulte de trop de variables pour se réduire à un chiffre unique ; ces variables sont pourtant dénombrables. Les éléments qui déterminent la durée d'une intervention compresseur se regroupent en pratique sous six rubriques, toutes liées à l'implantation : la direction d'approche, le nombre d'organes voisins à déposer, le fait de toucher ou non au circuit de refroidissement, la densité de raccordement, l'angle de travail et le besoin de levage ou de soutien.

La direction d'approche détermine dans quelle zone du moteur on travaillera. Un organe implanté dans la zone avant ou latérale du moteur peut être atteint sous le capot, tandis qu'un organe implanté dans la zone arrière impose une approche par le côté, par le dessous ou par le passage de roue. Le nombre d'organes voisins compte les obstacles placés devant cette approche ; ce nombre augmente à mesure que la zone moteur se densifie. Le circuit de refroidissement est le poste qui ajoute le plus de durée : si un raccordement existe, la préparation, la vidange, le remplissage et la purge s'ajoutent à la liste.

La densité de raccordement croît avec le nombre de consommateurs alimentés par le compresseur et atteint sa valeur la plus élevée sur les véhicules à usage professionnel. L'angle de travail exprime l'angle sous lequel la main du technicien et son outil atteignent l'organe ; les angles fermés augmentent à la fois la durée et le risque d'erreur. Le besoin de levage et de soutien découle enfin du poids et de la position de l'organe ; sur ce point, une position atteinte par le haut et une position atteinte par le dessous diffèrent nettement.

Déterminer l'implantation avant d'engager une intervention est l'étape la moins coûteuse pour rapprocher la durée estimée de la réalité. La séquence ci-dessous n'est pas une procédure de dépose mais un ordre de planification :

1. Enregistrez l'identité du véhicule et du moteur. La marque et la série de châssis ainsi que la famille moteur sont notées séparément ; une seule des deux ne suffit pas à construire le plan de travail.
2. Vérifiez sur quelle extrémité du moteur l'entraînement est prélevé. Le fait que le train d'engrenages se trouve à l'avant ou à l'arrière du moteur détermine d'emblée la direction d'approche.
3. Contrôlez la présence d'un raccordement de refroidissement. S'il existe, les postes de préparation et de finition liés au circuit de refroidissement s'ajoutent à la liste des tâches ; sinon, ce poste disparaît entièrement.
4. Dénombrez les organes environnants. Chaque organe situé sur le chemin d'accès est évalué individuellement : faut-il le déposer ou seulement le desserrer ?
5. Repérez les cheminements de raccordement. Lorsque les canalisations et les connexions électriques à séparer sont repérées à l'avance, la phase de remontage se raccourcit et le risque d'erreur de branchement diminue.
6. Choisissez la direction d'accès et l'équipement nécessaire. La décision d'aborder par le haut, par le côté ou par le dessous, ainsi que les besoins de levage, de soutien et d'éclairage, se précisent à cette étape.
7. Notez la durée estimée, puis enregistrez la durée réelle une fois le travail terminé. Lorsque la même combinaison moteur et châssis se représente, l'estimation se fait à partir de cet enregistrement.

Le résultat le plus précieux de cette séquence est son dernier point. Un relevé de durées consignant ensemble la famille moteur et la série de châssis donne à l'atelier, au bout de quelques interventions, son propre tableau de plateformes ; ce tableau est plus juste que ce qu'aucun guide général ne pourra jamais fournir, car il a été produit à partir des véhicules de la flotte elle-même.

La colonne de charge de travail qualitative de ce tableau est délibérément comparative et non chiffrée. Le nombre d'heures que prendra une intervention dépend de l'âge du véhicule, de son état d'encrassement, de la qualité des interventions antérieures, de l'équipement de l'atelier et de l'expérience du technicien sur cette plateforme. La seule mesure fiable donnée sur cette page est la façon dont les architectures se classent les unes par rapport aux autres pour un même travail.

Un rappel pour terminer : l'information d'implantation n'est pas une décision de pièce. Savoir où se situe le compresseur sur le moteur ne dit pas quel produit sera monté. VADEN ORIGINAL fabrique des compresseurs et des pièces de rechange de qualité équivalente OE pour les systèmes de freinage pneumatique des véhicules industriels ; l'identification du produit correct est en revanche un travail de correspondance mené sur le catalogue autorisé à partir de l'identité moteur et châssis du véhicule, et il se situe en dehors du périmètre de cette page.

Comment ces deux classes de cylindrée se choisissent selon le profil d'utilisation et comment vérifier la compatibilité, le guide compresseur mono ou bicylindre le détaille point par point.
