Was ist ein Injektor im Lkw-Diesel? Defekte erkennen
Was ist ein Injektor und wie erkennt man einen Defekt? Symptome, Rücklaufmessung, Reinigung, Wechsel und IMA-Codierung – der VADEN Ratgeber für Lkw-Diesel.
Ein beladener Sattelzug startet an einem kalten Morgen nur widerwillig: Der Anlasser dreht länger als sonst, ein Zylinder läuft nicht richtig mit, und beim Gasgeben kommt dunkler Rauch aus dem Auspuff. Die Diagnose des Fahrers steht schnell fest: "Der Injektor ist hinüber." Beim Anschluss von Messröhrchen an die Rücklaufleitungen zeigt sich, dass ein einziger Zylinder aus dem Rahmen fällt – dessen Injektor schickt ein Vielfaches der Menge seiner Nachbarn zurück. Das defekte Bauteil zu finden dauert Minuten, die eigentliche Frage ist, was es zerstört hat. Dieser Ratgeber behandelt den Injektor nicht als isoliertes Bauteil, sondern als das empfindlichste Glied der Dieselkraftstoffkette, die im Tank beginnt und über den Rücklauf wieder schließt.

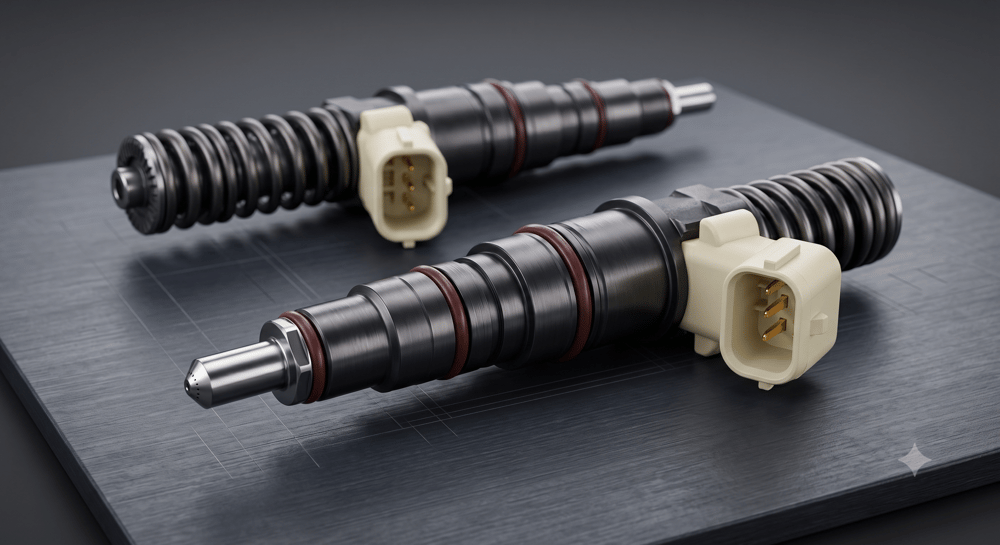

Was ist ein Injektor? Aufgabe, Aufbau und Rolle im Dieselmotor
Der Injektor ist ein hydraulisch-elektrischer Aktuator, der Dieselkraftstoff unter hohem Druck, in vorausberechneter Menge, binnen Millisekundenbruchteilen und in mikrometerfeinen Tröpfchen direkt in den Brennraum einspritzt. Er ist kein einfacher Hahn, sondern das letzte Organ, das entscheidet, wie viel Kraftstoff bei welchem Kurbelwellenwinkel, in wie vielen Teileinspritzungen und mit welcher Strahlgeometrie eintritt.
Im Dieselmotor gibt es keinen Zündfunken; der in heiße, verdichtete Luft eingespritzte Kraftstoff muss sich selbst entzünden, und die Qualität dieser Zündung hängt unmittelbar von der Qualität der Einspritzung ab. Zu grobe Tröpfchen verlassen den Motor als Ruß, ein ungleichmäßiges Gemisch verschärft den Druckanstieg. Der Injektor bestimmt deshalb gleichzeitig Kraftstoffverbrauch, Emissionen, Laufgeräusch und die mechanische Lebensdauer des Motors.
Im schlichten Gehäuse sind mehrere Funktionen vereint: Hochdruckeingang, der den elektrischen Befehl in eine hydraulische Bewegung umsetzende Steuerteil (Magnetspule oder Piezo-Stapel), Düsengruppe mit Nadel und Spritzlöchern, Steuerraum, Kupferdichtring und Rücklaufanschluss. Diese Bauteile arbeiten mit Toleranzen im Mikrometerbereich – allein deshalb reagiert der Injektor so empfindlich auf Verschmutzung.
Was ist der Unterschied zwischen Injektor und Düse?
Die Düse ist die Einspritzgruppe an der Spitze des Injektors, bestehend aus Nadel und gelochtem Düsenkörper; der Injektor schließt die Düse mit ein. Bei alten mechanischen Systemen (Düsenhalterkombinationen) war die Düse ein eigenständiges Ersatzteil, ein "Düsenwechsel" eine gängige Reparatur. Bei modernen Common-Rail- und Pumpe-Düse-Systemen gilt sie als mit dem Gehäuse gepaartes, gemeinsam kalibriertes Set; ein Eingriff ist nur im vom Hersteller zugelassenen Umfang und mit geeigneter Prüftechnik möglich.
Wie funktioniert ein Injektor? Druck, Nadelbewegung und Spritzbild
Im Common-Rail-System liegt der Kraftstoff dauerhaft mit hohem Druck am Injektor an. Nicht der ankommende Druck löst die Einspritzung aus, sondern das Kippen des Kräftegleichgewichts an der Nadel: Der Druck im kleinen Steuerraum oberhalb drückt sie in ihren Sitz. Wird die Magnetspule bestromt, öffnet ein Steuerventil, der Kraftstoff fließt aus dem Steuerraum in die Rücklaufleitung ab und der Druck oberhalb sinkt; der weiterhin hohe Druck unterhalb hebt die Nadel an, die Spritzlöcher öffnen, die Einspritzung beginnt. Wird der Strom abgeschaltet, schließt das Ventil, der Steuerraum füllt sich, die Nadel setzt sich wieder auf.
Daraus ergeben sich zwei Konsequenzen. Die eigentliche Stellkraft stammt direkt aus dem Kraftstoffdruck; die Magnetspule bewegt nur ein kleines Ventil. Und bei jeder Einspritzung fließt Kraftstoff aus dem Steuerraum in den Rücklauf – auch ein einwandfreier Injektor schickt also stets eine gewisse Menge Kraftstoff zurück in den Tank. Ein Defekt zeigt sich nicht daran, dass überhaupt Rücklauf vorhanden ist, sondern daran, dass seine Menge zwischen den Zylindern auseinanderläuft.
Das Steuergerät macht dem Injektor vier Vorgaben zugleich: die über die Öffnungsdauer bestimmte Menge, das vom Kurbelwellenwinkel abhängige Timing, die Aufteilung in mehrere Teileinspritzungen und das durch die Spritzlöcher entstehende Spritzbild. Moderne Motoren spritzen pro Arbeitsspiel mehrfach ein: Die Voreinspritzung dämpft den Druckanstieg, die Haupteinspritzung erzeugt die Leistung, die Nacheinspritzung erhöht die Abgastemperatur. Altert ein Injektor, verschlechtert sich meist zuerst die mit sehr kleinen Mengen arbeitende Voreinspritzung – dahinter steckt oft das zunehmende Klackern im Leerlauf.
Die Rücklaufleitung transportiert den aus dem Steuerraum abgelassenen Kraftstoff zurück in den Tank und kühlt dabei den Injektor mit dem durchströmenden Kraftstoff. Ist die Leitung verstopft oder baut sich in ihr ein Gegendruck auf, gerät das Schließverhalten der Nadel aus dem Takt; deshalb sollten Schläuche und Verschraubungen ebenso früh geprüft werden wie der Injektor selbst.
Die Dieselkraftstoffkette im Überblick: von der Vorratskette bis zum Injektor
Der Injektor ist nicht für die Qualität und den Druck des bei ihm ankommenden Kraftstoffs verantwortlich – er trägt nur die Folgen. Der Kraftstoffweg beginnt im Tank, durchläuft die Niederdruckseite, wird auf der Hochdruckseite verdichtet, im Injektor verbraucht und über den Rücklauf wieder zum Tank geschlossen. Ein Mangel an beliebiger Stelle in dieser Kette zeigt sein Symptom am empfindlichsten Glied.
Die Niederdruckseite reinigt den Kraftstoff und liefert ihn unterbrechungsfrei an die Pumpe: Tank, Vorsieb, Vorfilter mit Wasserabscheider, Handpumpe, Vorförderpumpe und Hauptkraftstofffilter gehören dazu. Die Hochdruckpumpe verdichtet über eine Zumesseinheit nur den tatsächlich benötigten Teil des Kraftstoffs; Ausfallsymptome, Entlüftung und Wechsel dieses Bauteils sind im Ratgeber zur Einspritzpumpe beschrieben. Der verdichtete Kraftstoff gelangt ins Rail und von dort über Stahlleitungen zu den Injektoren.
| Bauteil | Aufgabe | Sichtbare Folge eines Defekts am Injektor |
|---|---|---|
| Kraftstofftank und Vorsieb | Fördert den Kraftstoff, hält grobe Verunreinigungen zurück | Bodensatz und Wasser füllen den Filter vorzeitig |
| Vorfilter mit Wasserabscheider | Trennt Kondenswasser und Partikel ab | Durchtretendes Wasser führt zu Korrosion und Klemmen der Düsennadel |
| Vorförderpumpe (Niederdruckseite) | Fördert Kraftstoff vom Tank zur Hochdruckpumpe | Unzureichende Förderung, Raildruck baut sich nicht auf |
| Hauptkraftstofffilter | Hält feine Partikel zurück, schützt die Präzisionsflächen | Bei verspätetem Wechsel Verschleiß und klemmende Nadel |
| Hochdruckpumpe | Verdichtet den Kraftstoff auf Einspritzdruck | Druckschwankungen, Leistungsverlust, Fehlercode |
| Rail und Raildrucksensor | Speichert, stabilisiert und misst den Druck | Bei falschem Signal fehlerhafte Zumessung an allen Zylindern |
| Hochdruckleitungen | Transportieren den Kraftstoff zum Rail und zu den Injektoren | Leckage, Druckabfall, Kraftstoffgeruch |
| Injektoren | Spritzen den Kraftstoff dosiert und zerstäubt ein | Unrunder Lauf, Rauch, Klackern, erhöhter Verbrauch |
| Rücklaufleitung | Führt überschüssigen Kraftstoff zum Tank zurück, kühlt | Bei Verstopfung gestörtes Schließverhalten und unrunder Lauf |
Das stillste Glied der Kette sind die Hochdruckleitungen: Wurde die Dichtfläche einer Verschraubung einmal angezogen und wieder gelöst, lässt sich dieselbe Dichtheit nicht mehr mit derselben Sicherheit herstellen. Undichtigkeiten, Schwingungsrisse und Einbauverspannungen werden im Ratgeber zu Einspritzleitung und Kraftstoffleitung behandelt. Ein häufiger Praxisfehler: Bleibt nach einem Injektorwechsel ein unrunder Lauf bestehen, wird erneut der Injektor verdächtigt – dabei kann eine beim Einbau verspannte Leitung die Ursache sein.
Injektortypen: mechanisch, elektromagnetisch, Piezo, Pumpe-Düse
Im Fuhrpark laufen vier Generationen nebeneinander, und mit der Technik ändert sich auch die Diagnosemethode. Beim mechanischen Injektor (Düsenhalterkombination) hebt die von der Reihenpumpe kommende Druckwelle die Nadel gegen eine Feder an, den Zeitpunkt bestimmt die Pumpe. Der elektromagnetische Common-Rail-Injektor ist heute am weitesten verbreitet; der an die Magnetspule angelegte Strom öffnet ein Steuerventil. Der Piezo-Injektor arbeitet mit einem unter Spannung seine Länge ändernden Kristallstapel und schafft mehr, kleinere Teileinspritzungen. Bei der Pumpe-Düse-Einheit entsteht der Druck nicht im Rail, sondern direkt im Injektor, erzeugt von einem nockenwellengetriebenen Kolben.
| Typ | Was löst die Einspritzung aus | Druckniveau (allgemeine Orientierung) | Diagnose- und Serviceansatz |
|---|---|---|---|
| Mechanischer Injektor (Düsenhalterkombination) | Druckwelle der Reihenpumpe überwindet die Federkraft | Öffnungsdruck etwa 150–300 bar | Öffnungsdruck und Spritzbild auf der Prüfbank; Düse instandsetzbar |
| Elektromagnetischer Common-Rail-Injektor | Magnetspule öffnet das Steuerventil | Raildruck etwa 1.400–2.500 bar | Rücklaufmessung, Spulenwiderstand, Prüfstandtest, Codierung erforderlich |
| Piezo-Common-Rail-Injektor | Piezo-Stapel ändert unter Spannung seine Länge | Raildruck etwa 1.600–2.500 bar | Rücklaufinterpretation bauartabhängig, Reparatur meist eingeschränkt |
| Pumpe-Düse-Einheit (Unit Injector) | Von der Nockenwelle angetriebener Kolben baut den Druck auf | Spitzendruck kann über 2.000 bar erreichen | Kipphebel- und Vorspannungseinstellung entscheidend, nach OE-Wert |
| Pumpe-Leitung-Düse (separate Pumpe, kurze Leitung) | Eigenes Pumpenelement je Zylinder | Hochdruck wird auf kurzer Leitung erzeugt | Pumpenelement und Injektor werden getrennt beurteilt |
Die Werte in der Tabelle geben nur eine Größenordnung; verbindlich ist das OE-Dokument zum jeweiligen Motorcode. Ohne Kenntnis des Systemtyps zu diagnostizieren kostet nur Zeit: Bei Pumpe-Düse-Einheiten hat eine Rücklaufmessung nicht dieselbe Aussagekraft, und bei mechanischen Injektoren ist die Suche nach einem Fehlercode vergeblich.
Wie erkennt man einen Injektordefekt?
Ein Injektordefekt zeigt sich je nach Fehlerbild unterschiedlich. Schließt die Nadel nicht vollständig, tropft Kraftstoff nach – Ruß und Rauch folgen; ist das Schließverhalten verhärtet, folgen unrunder Lauf und Leistungsverlust; wächst eine innere Leckage, zeigen sich Startschwierigkeiten und unregelmäßiger Leerlauf.
| Symptom | Mögliche Ursache | Erste Prüfung |
|---|---|---|
| Startschwierigkeiten, langer Anlasserlauf (besonders bei Kälte) | Innere Leckage gewachsen, Druck baut sich beim Starten nicht auf | Raildruck während des Startvorgangs beobachten, Rücklauf messen |
| Unrunder Leerlauf, Zündaussetzer, Vibration | Zumessung eines Zylinders fehlerhaft oder Nadel klemmt | Zylinderausgleichs- und Korrekturwerte auslesen |
| Schwarzer Rauch aus dem Auspuff | Zu viel Kraftstoff, grobe Tröpfchen, gestörtes Spritzbild | Rauch- und Korrekturwerte unter Last beobachten |
| Weißer oder bläulicher Rauch aus dem Auspuff | Unverbrannter Kraftstoff, verzögerte Zündung, tropfende Nadel | Vergleich der Zylinder im Kaltstart |
| Metallisches Klackern im Leerlauf | Voreinspritzung gestört, Druckanstieg verhärtet | Voreinspritzdaten auslesen, Zylinder des Geräuschs bestimmen |
| Unterschiedliche Rücklaufmengen zwischen den Zylindern | Steuerventil oder Nadelsitz verschlissen | Vergleichende Leckölmessung mit Messröhrchen |
| Leistungsverlust, Motor schafft die Steigung nicht | Zumessung unzureichend, Druck lässt sich nicht halten | Druck- und Mengendaten unter Last aufzeichnen |
| Unerklärlich gestiegener Kraftstoffverbrauch | Tropfende Nadel, undichter Injektor, gestörtes Spritzbild | Flottenverbrauchsdaten mit Zylinderwerten abgleichen |
| Steigender, dünnflüssiger werdender Motorölstand | Unverbrannter Kraftstoff gelangt ins Kurbelgehäuseöl | Ölstand und Ölgeruch prüfen, Zumessfehler untersuchen |
| Rußspuren rund um den Injektor, Blasgeräusch | Kupferdichtring oder Sitzdichtung undicht | Gehäuseumgebung reinigen und erneut auf Leckage prüfen |
Beim Deuten gibt es zwei Fallstricke. Die meisten Symptome sind nicht injektorspezifisch: Ein verstopfter Kraftstofffilter, Falschluft an der Ansaugleitung oder zu niedrige Kompression erzeugen dasselbe Bild. Zweitens zeigt ein Fehlercode meist die Folge, nicht die Ursache: "Mengenabweichung Zylinder 3" bedeutet nicht zwingend, dass dieser Injektor zu tauschen ist, sondern nur, dass dort die erwartete Zumessung ausblieb.
Defekten Injektor per Rücklaufmessung (Leckölprüfung) finden
Bei einem Common-Rail-Motor ist die Rücklaufmengenmessung der günstigste und schnellste Weg zum defekten Injektor. Die Rücklaufmenge gesunder Injektoren liegt nah beieinander; ein Injektor mit gewachsener Leckage liefert deutlich mehr. Gesucht wird kein absoluter Wert, sondern der Vergleich der Zylinder untereinander.
- Motor auf Betriebstemperatur bringen, abstellen, Zündung ausschalten und die vom Hersteller vorgegebene Zeit abwarten, bis der Druck abgebaut ist.
- Injektoroberseiten und Rücklaufanschlüsse mit Druckluft und einem sauberen Tuch gründlich reinigen; jeder hier gelöste Schmutzpartikel gelangt sonst ins System.
- Rücklaufschläuche einzeln lösen, an jeden Injektor ein gleich langes und dickes Messröhrchen anschließen und mit der Zylindernummer kennzeichnen.
- Röhrchenenden auf gleicher Höhe und frei hängend halten; unterschiedliche Höhe oder ein geknickter Schlauch erzeugen Gegendruck und verfälschen das Ergebnis.
- Den Motor unter der Herstellervorgabe betreiben: Die Messung erfolgt meist über eine bestimmte Anlasserzeit oder im Leerlauf – dieselbe Bedingung für alle Zylinder.
- Nach Ablauf der Zeit den Motor abstellen und die Füllstände nebeneinander ablesen. Gesucht wird keine Zahl, sondern die Verteilung: Liegt ein Röhrchen deutlich über den anderen, ist der Injektor verdächtig.
- Sind alle Röhrchen gemeinsam hoch gefüllt, liegt der Fehler nicht an einem Injektor; dann Systemdruck, Pumpe und Druckregelung prüfen.
- Den verdächtigen Injektor nach Möglichkeit in einen intakten Zylinder umsetzen; wandert das Symptom mit, ist die Diagnose bestätigt.
- Nach der Messung Schläuche und Verschraubungen sauber montieren, entlüften und das Ergebnis mit einer kurzen Testfahrt unter Last bestätigen.
Auch die Grenzen der Methode sollten bekannt sein. Die Rücklaufmessung erfasst die innere Leckage; verengte Spritzlöcher durch Verkokung oder ein gestörtes Spritzbild schlagen sich darin nicht zwangsläufig nieder. Bei manchen direkt angetriebenen Piezo-Bauarten ist die Rücklaufmenge zudem sehr gering.
Weiterführende Informationen
Einen allgemein verständlichen technischen Überblick zu diesem Thema finden Sie im Referenzartikel auf Wikipedia. Prüfen Sie konkrete Werte und Verfahren stets anhand der Serviceunterlagen des Fahrzeugherstellers.
Injektordiagnose in der Werkstatt: Welche Messung sagt was aus?
Die Rücklaufmessung ist eine grobe Vorselektion; um zu verstehen, was ein Injektor tatsächlich tut, werden mehrere Messungen zusammen gelesen. Grundregel: Bevor der Injektor beschuldigt wird, müssen die Randbedingungen stimmen – ausreichender Förderdruck, sauberer Kraftstoff, intakte Kompression, korrekte Steckverbindung.
Das Steuergerät gleicht Unterschiede zwischen den Zylindern laufend aus und meldet dies als Zylinderausgleichs- bzw. Mengenkorrekturwert. Weicht der Wert eines Zylinders im Leerlauf dauerhaft ab, kommt dort die erwartete Zumessung nicht zustande – dasselbe Bild erzeugen aber auch zu niedrige Kompression oder ein undichter Kupferdichtring. Weitere relevante Werte: Abweichung zwischen Soll- und Ist-Raildruck, Ansteuergrad der Zumesseinheit, beim Starten aufgebauter Druck.
Auf der Hochdruckseite sind zwei Tests aussagekräftig. Die Druckhalteprüfung zeigt, wie schnell der Druck bei abgeschalteter Zumessung abfällt; ein schneller Abfall deutet auf Leckage an Injektoren, Pumpe oder Druckbegrenzungsventil hin. Der Zylinderabschalttest schaltet die Zumessung eines Zylinders ab: Bei einem intakten Zylinder ändern sich Drehzahl und Vibration deutlich, bei einem ohnehin nicht mittragenden fast nichts. Abschließend werden Kompression, elektrische Seite und Zulaufleitung geprüft; auf einen Zylinder begrenzte Symptome weisen auf den Injektor, alle betreffende auf den gemeinsamen Teil der Kette.
Injektorreinigung und Prüfstand: Was bringt das, wo liegen die Grenzen?
Eine Reinigung im laufenden Betrieb mit dem Tank beigemischten Reinigern kann bei leichten Verkokungen an der Düsenspitze wirken, stellt aber weder einen verschlissenen Nadelsitz noch einen erweiterten Lochdurchmesser oder ein ermüdetes Steuerventil wieder her. Wirksam ist der Ausbau mit anschließender Reinigung im Ultraschallbad und Prüfung auf dem Einspritzprüfstand.
Der Prüfstand reinigt nicht nur, er misst: Er betreibt den Injektor an definierten Betriebspunkten und erfasst die tatsächlich abgegebene Menge, die Rücklaufmenge, Ansprechzeit und das Spritzbild. Die Werte werden mit dem Toleranzfenster des Herstellers verglichen; innerhalb genügt eine Instandsetzung, außerhalb ist ein Austausch nötig. Der Nutzen liegt darin, die Schleife "gereinigt, aber nicht besser geworden" zu durchbrechen – am Ende steht ein belegter Prüfbericht.
Auch hier gibt es Grenzen. Bei elektromagnetischen Injektoren lassen sich Düsengruppe und Steuerventil im zugelassenen Umfang instand setzen, bei Piezo-Bauarten meist nicht. Zudem ändern sich die Kalibrierwerte; wird der neue Code nicht übernommen, läuft der Motor selbst mit einwandfreiem Bauteil nicht rund.
Injektorwechsel: Ausbau, Einbau und Abdichtung
Der Injektorwechsel ist keine schwierige, aber eine Disziplin erfordernde Arbeit. Die meisten Fehler entstehen nicht am Bauteil, sondern durch eindringenden Schmutz, wiederverwendete Einwegteile und übergangene Anzugsvorgaben. Anzugswerte und Spezialwerkzeuge sind motorabhängig und stammen aus dem OE-Handbuch.
- Fahrzeug sichern, die Batterie nach Herstellervorgabe abklemmen und den Motor abkühlen lassen; ein Injektorausbau am heißen Zylinderkopf kann die Sitzfläche beschädigen.
- Injektorumgebung mit Druckluft reinigen und für alle zu öffnenden Anschlüsse saubere Stopfen und Abdeckungen bereithalten.
- Druckabbau bestätigen, Rücklaufleitung und Hochdruckleitungen lösen; Leitungen dabei nicht verbiegen und, sofern vom Hersteller nicht zugelassen, nicht wiederverwenden.
- Halteelemente und Spannbrücke lösen. Sitzt der Injektor fest, nicht mit Gewalt arbeiten; geeignetes Abziehwerkzeug verwenden – Hebel und Schläge beschädigen die Sitzfläche dauerhaft.
- Injektorsitz mit geeignetem Reinigungswerkzeug von Verkokung und Dichtungsresten befreien; schon ein verbliebenes Schalenstückchen verhindert das korrekte Sitzen des neuen Dichtrings.
- Kupferdichtring, Dichtung und vorhandene O-Ringe grundsätzlich erneuern. Wird der alte Dichtring wiederverwendet, hält die Abdichtung nur kurz, danach beginnt Verbrennungsgas auszutreten.
- Neuen Injektor einsetzen, Halteelemente handfest ansetzen und anschließend mit dem Drehmomentschlüssel auf den OE-Wert und in der vorgegebenen Reihenfolge anziehen; zu festes Anziehen verformt das Gehäuse und stört die Nadelbewegung.
- Beim Einbau der neuen Hochdruckleitung zunächst beide Verschraubungen spannungsfrei ansetzen, dann erst anziehen; wird die Leitung mit Kraft in Position gezogen, entstehen Spannungsrisse.
- Rücklaufleitung und elektrischen Stecker anschließen und prüfen, dass das Kabel nicht an Scheuerstellen anliegt.
- System nach Herstellervorgabe entlüften und vor dem ersten Start alle Verbindungen einer Sichtprüfung unterziehen.
- Motor starten, im Leerlauf laufen lassen, auf Leckage prüfen und anschließend den Korrekturcode des neuen Injektors dem richtigen Zylinder zuordnen und den erforderlichen Anlernvorgang abschließen.
Codierung nach dem Wechsel: IMA/ISA-Wert und Anlernvorgänge
Moderne Injektoren sind in der Serienfertigung nicht hundertprozentig identisch. Fertigungstoleranzen im Mikrometerbereich führen dazu, dass jeder Injektor bei demselben elektrischen Befehl eine geringfügig andere Kraftstoffmenge abgibt. Der Hersteller misst diese Abweichung und schreibt sie als Code auf den Injektor; kennt das Steuergerät diesen Code, gibt es jedem Injektor einen um seine eigene Abweichung korrigierten Befehl.
Der Name ist herstellerabhängig: gebräuchlich IMA (Injektor-Mengenabgleich), bei Piezo-Systemen oft ISA genannt; andere Hersteller verwenden andere Bezeichnungen. Der Code steht auf Gehäuse oder Etikett und wird der Zylindernummer des Einbauorts zugeordnet mit dem Diagnosegerät ins Steuergerät geschrieben. Vertauschte Codes zweier Injektoren sind schlimmer als gar kein Code, weil das System dann in beiden Zylindern falsch korrigiert.
Ohne geschriebenen Code läuft der Motor meist weiter, das Steuergerät rechnet dann aber mit einem durchschnittlichen Injektor; die Folge sind unruhiger Leerlauf, Klackern unter Last, mehr Rauch und Verbrauch, mit der Zeit ein Fehlereintrag. Ein erheblicher Teil der Beanstandungen "neuer Injektor, Problem besteht weiter" geht auf nicht oder falsch zugeordnete Codes zurück, nicht auf ein defektes Bauteil. Bei manchen Systemen ist danach zusätzlich das Zurücksetzen der Adaptionswerte und eine kurze Anlernfahrt nötig.
Was einen Injektor zerstört und wie man es verhindert
Injektoren gehen selten von allein kaputt. Hinter dem Großteil der Defekte stehen vier Ursachen: verschmutzter Kraftstoff, Wasser, verspätete Filterwartung, fehlerhafte Eingriffe – allesamt Fremdeinwirkungen auf die mikrometergenauen Flächen des Injektors.
Partikelverschmutzung ist die häufigste Ursache: Harte Partikel scheuern wie Schmirgelpapier Nadelsitz und Steuerventil an, der Verschleiß vergrößert zunächst die Leckage und stört dann die Zumessung. Wasser wirkt noch zerstörerischer: Es nimmt dem Kraftstoff die Schmierfähigkeit, löst Korrosion an den Sitzflächen aus und führt unter hohem Druck zu Oberflächenverschleiß. Kondenswasser im Tank sammelt sich im Winter und bei halb gefüllten Tanks unweigerlich an. Für beide Ursachen ist dasselbe Bauteil zuständig, dessen Kosten die niedrigsten der ganzen Kette sind – wird die Wartung von Kraftstofffilter und Wasserabscheider aufgeschoben, zahlt am Ende der Injektor die Rechnung.
Die dritte Ursache ist falsche oder verspätete Filteranwendung: Ein zu grober Filter bietet keinen Schutz, ein überfälliger öffnet das Bypassventil. Die vierte sind Montage- und Wartungsfehler: ungereinigter Sitz, wiederverwendeter Kupferdichtring, zu festes Anziehen, eingedrungener Schmutz. Hinzu kommen langer Leerlauf und niedrige Last, die beide die Verkokung an der Düsenspitze beschleunigen.
Technische Werte und allgemeine Orientierungsbereiche
Die folgende Tabelle fasst die in der Praxis am häufigsten benötigten Größenordnungen zusammen; die Werte dienen nicht der Entscheidungsfindung, sondern der Einschätzung, ob ein gemessenes Ergebnis plausibel ist.
| Kenngröße | Allgemeiner Orientierungsbereich oder Kriterium | Bedeutung |
|---|---|---|
| Common-Rail-Betriebsdruck | Größenordnung etwa 1.400–2.500 bar | Wird vom Steuergerät nach Drehzahl und Last bestimmt |
| Öffnungsdruck bei mechanischer Düse | Etwa 150–300 bar | Wird auf der Prüfbank gemessen, Einstellung nach OE-Wert |
| Niederdruckseite (Förderdruck) | Größenordnung von wenigen bar | Zu niedrige Förderung bringt die Hochdruckseite zum Einbrechen |
| Rücklaufmengen-Kriterium (Leckölmessung) | Keine absolute Zahl, sondern Verteilung zwischen den Zylindern | Liegt ein Röhrchen deutlich über den anderen, ist das verdächtig |
| Anzugsdrehmoment des Injektors | Wert und Anzugsreihenfolge laut OE-Handbuch | Zu festes Anziehen verformt Gehäuse und Nadelführung |
| Kupferdichtring und O-Ring | Bei jedem Ausbau erneuern | Wiederverwendung führt zu Verbrennungsgasleckage |
| Hochdruckleitung | Ohne Herstellerfreigabe nicht wiederverwenden | Eine bereits angezogene Dichtfläche dichtet nicht mehr gleich gut |
| Wechselintervall Kraftstofffilter | Kilometerstand oder Zeit, je nachdem, was zuerst eintritt | Bei erschwerten Bedingungen Intervall verkürzen |
| Erfordernis der Codierung (IMA/ISA) | Bei jedem Injektorwechsel und nach dem Prüfstand | Ohne geschriebenen Code läuft der Motor nicht mit korrekter Zumessung |
Die eigentliche Regel der Tabelle lautet: Kein Zahlenwert zum Injektor darf unabhängig vom Motorcode verwendet werden. Zwei Motoren desselben Herstellers mit gleichem Hubraum können wegen unterschiedlicher Abgasstufe oder unterschiedlicher Einspritztechnik völlig andere Werte verlangen.
Wartung, Lebensdauer und die Stellung des Injektors in der Kraftstoffkette
Für den Injektor gibt es kein festes Wechselintervall; seine Lebensdauer bestimmt nicht der Kilometerstand, sondern die Sauberkeit des durchströmenden Kraftstoffs. Von zwei Fahrzeugen mit demselben Motor erreicht eines hohe Laufleistungen problemlos, während das andere wegen verspäteter Filterwechsel deutlich früher einen kompletten Injektorsatz braucht. Eine gesonderte Injektorwartung gibt es nicht – sie ist Wartung der Kraftstoffkette.
- Filterdisziplin: Hauptkraftstofffilter und Vorfilter mit Wasserabscheider werden nach Kilometerstand oder Zeit gewechselt, je nachdem, was der Hersteller zuerst vorgibt und zuerst eintritt.
- Entwässerung des Wasserabscheiders: Regelmäßig, im Winter häufiger; wiederkehrende Wasseransammlung wird auf der Tankseite untersucht.
- Kontrolle der Kraftstoffquelle: Tankstelle, Bodenreinigung von Vorratstanks und gegebenenfalls der Filter der flotteninternen Zapfsäule werden regelmäßig kontrolliert.
- Tank voll halten: In einem über Nacht vollen Tank entsteht weniger Kondensation; ein halb gefüllter Tank bildet im Winter Wasser.
- Kontrolle auf Leckage und Verkokung: Injektorumgebung, Rücklaufschläuche und Hochdruckleitungen werden auf Rußspuren, Feuchtigkeit und Scheuerstellen geprüft.
- Auslesen von Live-Daten: Auch ohne Warnlampe werden Zylinderkorrekturwerte und Raildruck regelmäßig ausgelesen; ein Trend ist der früheste Hinweis auf einen Defekt.
- Verbrauchsüberwachung: Eine vom eigenen Normalwert des Fahrzeugs abweichende Verbrauchskurve ist der früheste Hinweis auf eine Verschlechterung am Injektor.
- Dokumentation: Seriennummer des gewechselten Injektors, geschriebener Code und Zylindernummer werden in der Fahrzeugakte festgehalten.
Der Injektor ist das letzte Glied der Dieselkraftstoffkette und trägt die Gesundheit der gesamten Kette auf sich. Wasser aus dem Tank greift ihn an, ein verspäteter Filterwechsel schmirgelt ihn ab, eine ermüdete Vorförderpumpe lässt ihn ohne Druck. Ein Fahrzeug, das mit der Diagnose "Injektordefekt" in die Werkstatt kommt, steht daher meist am Anfang, nicht am Ende der Fehlersuche. Die Reihenfolge ist klar: erst Kraftstoffsauberkeit, dann Druckaufbau, dann ausreichende Kompression nachweisen; der Injektor wird zuletzt hinterfragt. Verbindlich bleibt stets die aktuelle OE-Werkstattdokumentation zum Motor- und Fahrgestellcode.
Zugehörige Produktkategorie: Injektor
Zugehörige technische Leitfäden: Abgaskrümmer: Riss, Wechsel und Wartung — LKW-Ratgeber · Zylinderkopf-Baugruppe: Defekt, Wechsel und Wartung · Auspuffbremse Lkw: Störung, Wechsel & Wartung - VADEN · Ölkühler Lkw: Defekt erkennen, wechseln und richtig warten · Ölwanne Lkw: Undicht, Wechsel und Wartung — VADEN Leitfaden
Anwendung und Kompatibilität: Fahrzeug-Kompatibilitätskatalog · Motor-Kompatibilitätskatalog
Ausführlicher technischer Leitfaden: Für Fehlerdiagnose, Austausch Schritt für Schritt und Wartungsintervalle: Einspritzpumpe: Symptome, Wechsel & Wartung im Lkw-Diesel
Alle unsere technischen Leitfäden zu diesem Thema
- Was ist AdBlue? Wofür wird es gebraucht und was passiert, wenn es leer ist?
- Diesel-Kraftstofffilter und Wasserabscheider: Aufgabe und Wechselintervall
- Kraftstofffilter & Wasserabscheider: Störung, Wechsel, Wartung
- Kraftstoff-Wasserabscheiderfilter: Funktion, Fehler, Wechsel
- Kraftstoffförderpumpe & Handpumpe: Defekt, Wechsel, Wartung
- Einspritzpumpe: Symptome, Wechsel & Wartung im Lkw-Diesel
- Einspritzleitung & Kraftstoffleitung: Defekt, Wechsel, Wartung
- Einspritzpumpe und Förderpumpe: Funktion und Ausfallsymptome
- Magnetspule: Fehler, Wechsel und Wartung — VADEN Leitfaden
- Wofür ist der Luftfilter da? Wie wirkt sich ein verschmutzter Filter auf den Motor aus?
- Riemenspanner: Defekt, Wechsel und Wartung — VADEN Ratgeber
VADEN ORIGINAL Produkte
- Kraftstoffsystem — 272 Produkte
- Kraftstofffilter — 105 Produkte
- Einspritzpumpe — 46 Produkte
- Zylinderkopf-Injektorhalterung — 38 Produkte
Schlagwörter
Häufig gestellte Fragen
- Was ist ein Injektor und wofür wird er gebraucht?
- Der Injektor ist ein hydraulisch-elektrisches Bauteil, das Dieselkraftstoff unter hohem Druck in dosierter Menge und mikrometerfein zerstäubt direkt in den Brennraum einspritzt. Er entscheidet als letztes Organ, wie viel Kraftstoff bei welchem Kurbelwellenwinkel, in wie vielen Teileinspritzungen und mit welcher Strahlgeometrie in den Zylinder gelangt. Da der Dieselmotor keinen Zündfunken hat, hängt die Zündqualität unmittelbar von der Einspritzqualität ab – deshalb bestimmt der Injektor gleichzeitig Leistung, Verbrauch, Emissionen und Laufgeräusch.
- Woran erkennt man einen Injektordefekt?
- Typisch sind Startschwierigkeiten mit langem Anlasserlauf, unrunder Leerlauf mit Vibration, schwarzer oder bläulicher Rauch aus dem Auspuff, metallisches Klackern im Leerlauf, Leistungsverlust und ein unerklärlich gestiegener Kraftstoffverbrauch. Ist der Injektorsitz undicht, zeigen sich Rußspuren rund um das Gehäuse und ein Blasgeräusch. Die meisten dieser Symptome sind allerdings nicht injektorspezifisch – ein verstopfter Kraftstofffilter, Falschluft an der Ansaugleitung oder eine zu niedrige Kompression erzeugen dasselbe Bild.
- Wie findet man heraus, welcher Injektor defekt ist?
- Beim Common-Rail-Motor ist die Rücklaufmengenmessung (Leckölprüfung) der schnellste Weg: An jeden Injektor wird ein gleich langes Messröhrchen angeschlossen, und unter identischer Bedingung werden die gesammelten Mengen nebeneinander abgelesen. Gesucht wird keine absolute Zahl, sondern die Verteilung zwischen den Zylindern – liegt ein Röhrchen deutlich über den anderen, ist dieser Injektor verdächtig. Das Ergebnis wird zusätzlich mit den Zylinderkorrekturwerten aus dem Steuergerät und einem Zylinderabschalttest abgeglichen.
- Was bedeutet eine zu hohe Rücklaufmenge am Injektor?
- Auch ein einwandfreier Injektor schickt bei jeder Einspritzung eine gewisse Menge Kraftstoff aus dem Steuerraum zurück in den Tank – das ist normal. Steigt die Rücklaufmenge eines einzelnen Zylinders deutlich über die der anderen, deutet das auf ein verschlissenes Steuerventil oder einen ausgeschlagenen Nadelsitz hin, also auf eine gewachsene innere Leckage. Sind dagegen alle Rücklaufmengen gleichmäßig hoch, liegt der Fehler meist nicht am Injektor, sondern an Systemdruck, Pumpe oder Druckregelung.
- Bringt eine Injektorreinigung wirklich etwas?
- Im Tank beigemischte chemische Reiniger können bei leichten Verkokungen an der Düsenspitze helfen, stellen aber weder einen verschlissenen Nadelsitz noch ein ermüdetes Steuerventil wieder her. Wirksam ist der Ausbau des Injektors mit Reinigung im Ultraschallbad und anschließender Prüfung auf dem Einspritzprüfstand, der die tatsächlich abgegebene Menge, die Rücklaufmenge und das Spritzbild misst und mit dem Toleranzfenster des Herstellers vergleicht. Liegt der Injektor außerhalb dieses Fensters, hilft nur der Austausch.
- Muss nach einem Injektorwechsel ein Mengenabgleich (Codierung) durchgeführt werden?
- Ja. Injektoren weichen fertigungsbedingt geringfügig in der abgegebenen Menge voneinander ab; dieser Wert wird als Code – gebräuchlich IMA, bei Piezo-Systemen oft ISA genannt – auf das Gehäuse geschrieben und muss dem richtigen Zylinder zugeordnet ins Steuergerät eingespielt werden. Ohne Codierung läuft der Motor zwar meist weiter, aber mit unruhigem Leerlauf, Klackern und erhöhtem Verbrauch. Vertauschte Codes zweier Injektoren sind sogar schlimmer als gar keine Codierung, weil dann in beiden Zylindern falsch korrigiert wird.
- Nach wie vielen Kilometern muss ein Injektor gewechselt werden?
- Ein festes Wechselintervall gibt es nicht; die Lebensdauer hängt nicht vom Kilometerstand ab, sondern von der Sauberkeit des durchströmenden Kraftstoffs. Ein Fahrzeug mit lückenlosem Filterwechsel und regelmäßig entwässertem Wasserabscheider kann sehr hohe Laufleistungen erreichen, während derselbe Motor bei verspäteter Wartung deutlich früher einen kompletten Injektorsatz braucht. Eine gesonderte Injektorwartung gibt es nicht – Injektorwartung ist Wartung der gesamten Kraftstoffkette.
- Was zerstört einen Injektor, warum geht er kaputt?
- Vier Ursachen stehen hinter den meisten Defekten: Partikelverschmutzung im Kraftstoff, die Nadelsitz und Steuerventil wie Schmirgelpapier abnutzt; Wasser, das die Schmierfähigkeit aufhebt und Korrosion auslöst; verspätete oder falsche Filterwartung; sowie Montagefehler wie ein ungereinigter Injektorsitz, ein wiederverwendeter Kupferdichtring oder zu festes Anziehen. Langer Leerlaufbetrieb und ein Fahrprofil mit niedriger Last beschleunigen zusätzlich die Verkokung an der Düsenspitze.
- Wird beim Injektor nur die Düse getauscht oder das ganze Bauteil?
- Bei alten mechanischen Systemen (Düsenhalterkombinationen) war die Düse ein eigenständiges Ersatzteil, und ein Düsenwechsel war eine gängige Reparatur. Bei modernen Common-Rail- und Pumpe-Düse-Systemen gilt die Düse dagegen als mit dem Gehäuse gepaartes, gemeinsam kalibriertes Set – ein Eingriff ist nur im vom Hersteller zugelassenen Umfang und mit geeigneter Prüftechnik möglich. Bei elektromagnetischen Injektoren lassen sich Düsengruppe und Steuerventil meist noch instand setzen, bei Piezo-Bauarten ist eine Reparatur in der Regel nicht mehr möglich.
- Kann man mit einem defekten Injektor noch weiterfahren?
- Davon ist abzuraten. Ein Injektor, der nicht sauber schließt oder mit gestörtem Spritzbild einspritzt, trägt unverbrannten Kraftstoff in Zylinder und Abgasstrang; das kann den Ölfilm an Kolben und Zylinderwand beeinträchtigen, das Motoröl verdünnen und die Abgasnachbehandlung verstopfen. Ein einzelner defekter Injektor ist zudem ein Warnsignal dafür, dass die übrigen, die denselben Kraftstoff durchlaufen, denselben Weg gehen könnten – sobald ein Symptom auftritt, sollte die Diagnose zeitnah erfolgen.
