Getriebe-Reparatursatz und Ventil: Störung, Wechsel, Wartung

Wenn eine Sattelzugmaschine keinen Gang mehr einlegt, die Gruppe (Range) nicht wechselt oder am Berg in den Leerlauf fällt, wird zuerst immer das Getriebe selbst verdächtigt. In der Praxis lässt sich jedoch ein großer Teil dieser Störungen beheben, ohne das Gehäuse zu öffnen: Die Ursache sitzt meist im pneumatischen Steuerventil am Getriebegehäuse und in der gealterten Dichtungs- und O-Ring-Gruppe darunter. Ein Reparatursatz von wenigen hundert Gramm erspart je nach Fall eine komplette Getriebeüberholung. Dieser Ratgeber erklärt aus der Sicht des Servicetechnikers, welche Aufgabe der Getriebe-Reparatursatz und das Ventil erfüllen, an welchen Symptomen ein Defekt erkennbar ist, in welcher Reihenfolge richtig diagnostiziert wird, welche Disziplin bei Aus- und Einbau gilt und welche Wartungsgewohnheiten die Lebensdauer verlängern.

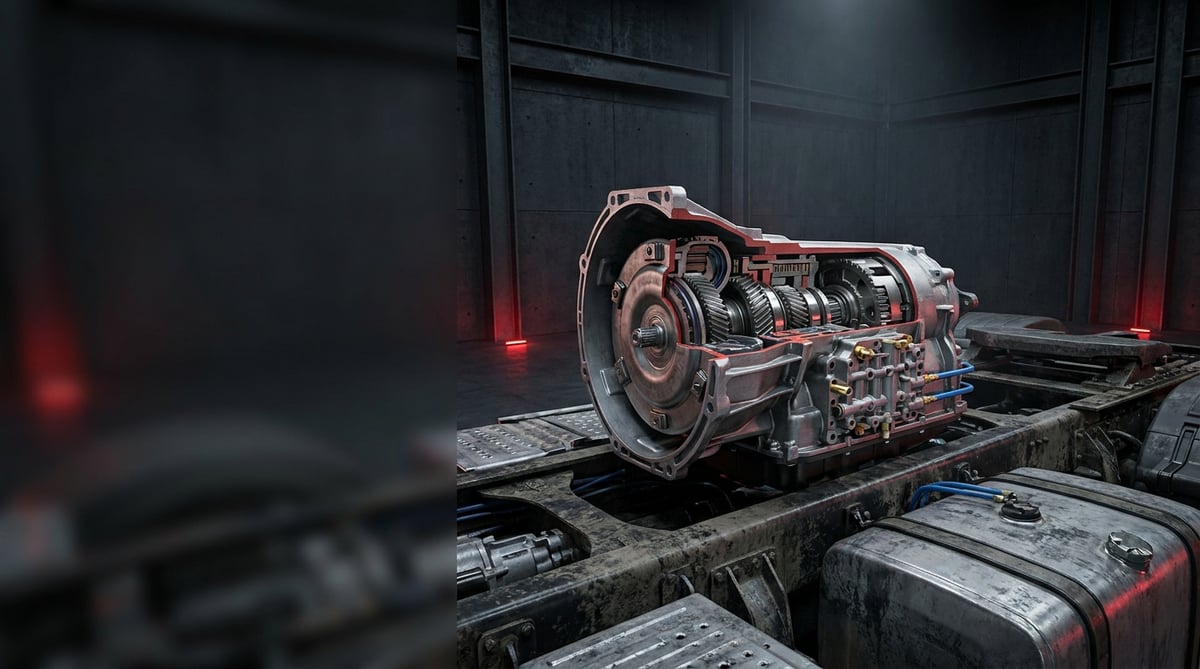

Was ist der Getriebe-Reparatursatz & das Ventil? Aufgabe und Funktionsprinzip

Der Getriebe-Reparatursatz und das Ventil bilden die Servicegruppe, die aus Dichtungen, O-Ringen, Wellendichtringen, Kolben und Federn zur Abdichtung der pneumatischen Schalt- und Gruppenmechanismen (Range) am Gehäuse eines Nutzfahrzeuggetriebes sowie aus dem Steuerventil besteht, das die Schaltung über eine Versorgungsluft von 6–8,5 bar führt; die typische Lebensdauer liegt je nach Einsatzbedingungen zwischen 300.000 und 600.000 km.

Im Nutzfahrzeuggetriebe legt die Handkraft des Fahrers den Gang nicht allein ein. Der Schalthebel oder das elektronische Steuergerät erzeugt eine Anforderung, diese erreicht das Ventil am Getriebegehäuse, und das Ventil leitet den Druck aus der Luftanlage des Fahrzeugs auf die richtige Seite des richtigen Zylinders. Der Zylinderkolben schiebt die Schaltgabel, die Synchronisierung greift und der Gangwechsel ist abgeschlossen. Das Ventil ist also das entscheidende Steuerorgan, der Reparatursatz die Dichtungskette, die dafür sorgt, dass diese Entscheidung verlustfrei mit Luft umgesetzt wird.

Die Lebensader des Systems ist die Druckstabilität. Die Getriebepneumatik wird aus dem Nebenverbraucherkreis gespeist, der nach den Bremskreisen kommt; da das Vierkreis-Schutzventil im Rahmen der ECE R13 den Bremskreisen Vorrang gibt, zeigt sich eine Schwäche auf der Kompressor- oder Lufttrocknerseite zuerst bei den Gangwechseln. Genau dieses Bild begegnet einem in der Werkstatt am häufigsten: Die Bremse hält, aber das Getriebe schaltet verzögert.

Was macht das Steuerventil?

Das Getriebeventil ist das Wegeventil, das ein eingehendes Signal in einen pneumatischen Volumenstrom umsetzt. Bei mechanisch geschalteten Getrieben ist das Signal eine Steuerluft direkt vom Schalthebel; bei elektropneumatischen Getrieben öffnet eine vom Getriebesteuergerät bestromte Magnetspule ein kleines Vorsteuerventil, worauf sich der Hauptkolbenschieber (Spool) verschiebt. Die Stellung des Schiebers bestimmt, welche Kammer des Zylinders befüllt und welche entlüftet wird. Der Entlüftungsanschluss im Ventilgehäuse entleert nach abgeschlossenem Wechsel die Gegenkammer schnell; ist dieser Anschluss verstopft, bleibt der Gang "auf halbem Weg" stehen.

Aus welchen Elementen besteht der Reparatursatz?

• Kolben-O-Ringe und Stützringe: die Hauptelemente, die die Zylinderkammer trennen und die Leckage bestimmen.
• Gehäuse- und Deckeldichtungen: Öl- und Luftdichtheit zwischen Ventilgehäuse und Getriebegehäuse.
• Wellendichtringe und Abstreifer: verhindern am Austritt der Schaltgabelwelle, dass Öl nach außen und Staub nach innen gelangt.
• Federgruppe: bringt Schieber und Kolben in die Neutralstellung zurück; bei Ermüdung verzögert sich der Schaltvorgang.
• Kolben und Schieber (je nach Anwendung): Ersatz für zerkratzte oder verschlissene Elemente.
• Filterelement und Schalldämpfer: gegen Verschmutzung am Entlüftungsanschluss.
• Sicherungsstift, Sicherungsring und Sicherungselemente: Kleinteile, die als Einwegteile zu betrachten sind.

Die Werkstoffklasse der Elastomere im Satz ist entscheidend. Da in einer Umgebung mit Getriebeöl, Wärme und Kondenswasser gearbeitet wird, kommen in der Fertigung überwiegend Elemente auf NBR- oder FKM-Basis im Härtebereich 70–90 Shore A zum Einsatz. Maß- und Toleranzfamilien für O-Ringe sind im Rahmen von ISO 3601 / DIN 3771 definiert; jede Anwendung hat jedoch ihre eigene Maßtabelle, und die exakte Entsprechung ist im OE-Katalog des Teils zu prüfen.

In welchen Getriebefamilien kommt er vor?

Pneumatisch unterstützte Gangwechsel sind im schweren Nutzfahrzeug nahezu Standard; entsprechend breit ist das Anwendungsspektrum von Getriebe-Reparatursatz und Ventil. Die folgende Tabelle fasst zusammen, wie Bauartunterschiede den Serviceansatz verändern. Markennamen dienen nur als Anwendungsbeispiel; das richtige Teil wird nicht über die Marke, sondern über den Getriebetypcode und die OE-Nummer bestimmt.

Wie erkennt man einen Defekt am Getriebe-Reparatursatz & Ventil?

Defekte an Getriebe-Reparatursatz und Ventil lassen sich in zwei Gruppen einteilen: Die Luft entweicht, oder die Luft gelangt an die falsche Stelle. Ersteres senkt die Schaltkraft, Letzteres verhindert den Gangwechsel vollständig. Die folgende Tabelle ordnet Praxissymptome den möglichen Ursachen und dem passenden Nachweisverfahren zu.

Wie wird der Druckabfalltest (Leckagetest) durchgeführt?

Die ehrlichste Methode zum Nachweis einer Leckage an Getriebe-Reparatursatz und Ventil ist der statische Druckabfalltest. Das System wird auf Betriebsdruck gebracht, der Motor abgestellt und das an die Getriebeversorgungsleitung angeschlossene Manometer einige Minuten beobachtet; in einem intakten Kreis ist der Abfall kaum messbar. Bei deutlichem Abfall werden Leitung, Ventil und Zylinder nacheinander isoliert, um die Quelle einzugrenzen. Wiederholen Sie den Test in warmem und kaltem Zustand; ein verhärteter O-Ring kann ausschließlich in der Kälte undicht sein.

Fehlercode und Live-Daten bei elektropneumatischen Getrieben auslesen

Bei automatisierten Getrieben ist jede Beurteilung ohne Diagnosegerät eine Vermutung. Achten Sie nach dem Auslesen des Fehlercodes nicht auf den Code selbst, sondern auf die Live-Daten im Moment des Schaltvorgangs: Ist die Anforderung eingegangen, ist die Magnetspule bestromt, hat der Positionssensor eine Bewegung erfasst? Liegt ein Signal vor, aber keine Bewegung, sitzt das Problem auf der pneumatischen Seite, und Reparatursatz sowie Ventil sind die ersten Kandidaten. Fehlt das Signal ganz, sind zuerst Kabel, Stecker und Spannungsversorgung zu prüfen.

Sicht- und Hörkontrollen ohne Demontage

Schöpfen Sie vor dem Öffnen des Gehäuses die günstigen Prüfungen aus. Eine Öl-Staub-Paste rund um das Ventil ist das klassische Zeichen einer undichten Dichtung. Tritt am Entlüftungsanschluss dauerhaft Luft aus, liegt eine innere Leckage vor. Suchen Sie an den Luftleitungen nach Quetschungen, Rissen oder Scheuerspuren; über dem Getriebe ist die Schwingungsbelastung am höchsten. Öffnen Sie schließlich das Entwässerungsventil des Luftbehälters und beurteilen Sie das austretende Wasser: viel Wasser zeigt, dass der Trockner seine Aufgabe nicht erfüllt.

Wie wird der Getriebe-Reparatursatz & das Ventil gewechselt? Schritt für Schritt

Der Wechsel von Getriebe-Reparatursatz und Ventil ist in der richtigen Reihenfolge zwar keine Pannenhilfe am Straßenrand, aber auch keine langwierige Werkstattarbeit. Entscheidend sind Disziplin beim Druckabbau, Sauberkeit und Drehmomentkontrolle.

1. Fahrzeug sichern und vorbereiten: Unterlegkeile, Feststellbremse, Zündung aus. Fotografieren Sie das Getriebetypschild; die Teileprüfung erfolgt anhand dieses Schildes.
2. Luftkreis entleeren: Behälter entwässern und mit dem Manometer bestätigen, dass in der Getriebeversorgungsleitung kein Druck mehr ansteht. "Es zischt nicht mehr" ist kein ausreichender Nachweis.
3. Anschlüsse markieren und lösen: Luftschläuche und Elektrostecker nummerieren oder fotografieren. Zwei vertauschte Leitungen bedeuten eine invertiert arbeitende Gruppe.
4. Umgebung reinigen: Öl-Staub-Ablagerungen rund um Ventil und Deckel vor der Demontage entfernen. Ein einziges eingedrungenes Sandkorn zerkratzt den neuen O-Ring schon im ersten Zyklus.
5. Ventil und Deckel demontieren: Schrauben über Kreuz lösen. Der Deckel kann federbelastet sein; kontrolliert abheben und die Anordnung von Feder, Kolben und Scheiben darunter dokumentieren.
6. Ausgebaute Teile beurteilen: Auf Riefen an der Zylinderinnenfläche, Verschleiß am Kolben und Schürfstellen im Schiebersitz achten. Bei Oberflächenschäden ist der reine O-Ring-Wechsel keine dauerhafte Lösung.
7. Sitze und Dichtflächen vorbereiten: Alte Dichtungsreste mit einem weichen Schaber entfernen. Auf der Gehäusefläche weder Schleifpapier noch Schleifscheibe einsetzen; das zerstört die Ebenheit.
8. Neue Satzelemente einbauen: O-Ringe leicht mit Getriebeöl oder geeignetem Montagefett benetzen und ohne Gewalt über scharfe Kanten führen. Ein verdrehter oder verdrillter O-Ring wird undicht.
9. Ventil ansetzen und anziehen: Schrauben von Hand ansetzen und über Kreuz in zwei Stufen mit dem Drehmomentschlüssel anziehen. Der Drehmomentwert ist dem OE-Handbuch zu entnehmen.
10. Leitungs- und Steckverbindungen herstellen: Nach den Markierungen anschließen, Verschraubungen ohne Überdrehen dicht setzen. Kabelbaum schwingungsfern an festen Punkten mit Schellen sichern.
11. Druck aufbauen, prüfen und abschließen: System auf Betriebsdruck bringen, Lecktest durchführen und Ölstand kontrollieren. Bei elektropneumatischen Getrieben Fehlercodes löschen und bei Bedarf die Kalibrierung/Anlernprozedur ausführen, anschließend eine kurze Probefahrt mit allen Gang- und Gruppenwechseln absolvieren.

Welche Fehler passieren beim Wechsel von Getriebe-Reparatursatz & Ventil am häufigsten?

Die wiederkehrenden Fehler beim Wechsel von Getriebe-Reparatursatz und Ventil liegen meist nicht am Teil, sondern an der Vorgehensweise. Die drei häufigsten aus der Praxis sind: den Deckel demontieren, bevor der Druck vollständig abgebaut ist; nur das undichte Element tauschen und die gleich alten übrigen Teile belassen; und statt mit dem Drehmomentschlüssel nach "Handgefühl" anziehen.

• Falsche Variante wählen: Innerhalb derselben Getriebefamilie gibt es maßlich abweichende Sätze; die Auswahl muss über Typcode und OE-Nummer erfolgen.
• O-Ring trocken montieren: Ein ungeschmiertes Element verdreht sich oder reißt beim Einbau; es wirkt am ersten Tag unauffällig und wird kurz darauf undicht.
• Mit Dichtmasse nachhelfen: Auf die Dichtung aufgetragene Masse kann austreten und den Luftkanal sowie den Entlüftungsanschluss verstopfen.
• Zu fest anziehen: Ein ausgerissenes Gewinde im Aluminiumgehäuse ist ein teurerer Fehler als eine gequetschte, undichte Dichtung.
• Luftleitungen vertauschen: Die Gruppe arbeitet invertiert; vor der Demontage unbedingt markieren.
• Mit verschmutzter Luftquelle weiterfahren: In einem System mit verbrauchtem Trockner stirbt auch der neue Satz im selben Alter.
• Einwegteile wiederverwenden: Sicherungsring, Sicherungsstift und Scheiben sind zu erneuern, wenn sie im Satz enthalten sind.

Technische Werte und Prüfpunkte für Getriebe-Reparatursatz & Ventil

Die folgenden Werte für Getriebe-Reparatursatz und Ventil zeigen die in Nutzfahrzeuganwendungen typischerweise anzutreffenden Bandbreiten; die exakten Daten stehen im Servicehandbuch des jeweiligen Fahrzeugs.

Prüfpunkte für die Praxis:

• Lesen Sie bei Motorleerlauf den Druck in der Getriebeversorgungsleitung ab; liegt er unter dem Betriebsband, prüfen Sie die Quelle (Kompressor, Lufttrockner, Schutzventil).
• Stellen Sie den Motor ab und führen Sie einen fünfminütigen statischen Druckabfalltest durch; bei deutlichem Abfall den Kreis durch Isolieren eingrenzen.
• Hören Sie den Entlüftungsanschluss ab: Tritt außerhalb des Schaltvorgangs dauerhaft Luft aus, liegt eine innere Leckage vor.
• Kontrollieren Sie auf einer gereinigten Fläche, ob sich rund um das Ventil eine Öl-Staub-Paste bildet.
• Messen Sie die Schaltzeit und vergleichen Sie sie mit dem vorherigen Wartungsprotokoll; eine Verlängerung ist ein Indikator für einen stillen Verschleiß.
• Beurteilen Sie das Wasser aus der Luftbehälterentwässerung; ist Wasser vorhanden, nehmen Sie die Trocknerpatrone in den Wartungsplan auf.

Wie werden Getriebe-Reparatursatz & Ventil gewartet und die Lebensdauer verlängert?

Die wichtigste Einflussgröße für die Lebensdauer von Getriebe-Reparatursatz und Ventil ist nicht das Bauteil selbst, sondern die Qualität der zugeführten Luft. In einem System mit funktionierendem Trockner und regelmäßig entwässerten Behältern arbeiten die Elastomere nahe am oberen Band; dasselbe Teil hält in einem System, das Wasser und Öl mitführt, nur halb so lange. Deshalb gehört die Wartung der Getriebepneumatik in dasselbe Protokoll wie die Wartung der Luftaufbereitungsgruppe.

• Trocknerpatrone in den Wartungsplan aufnehmen: im vom Hersteller empfohlenen Intervall erneuern, in stark staubigen und feuchten Klimazonen früher.
• Behälter regelmäßig entwässern: Die Menge des austretenden Wassers zu protokollieren, ist die günstigste Information über den Zustand des Trockners.
• Leistung von Kompressor und Regler beobachten: Verlängert sich die Füllzeit, sind die Gangwechsel bald ebenfalls betroffen.
• Getriebeöl und Ölstand im OE-Intervall prüfen: Niedriger Stand und Übertemperatur sind die eigentlichen Faktoren, die die Lebensdauer der Dichtringe verkürzen.
• Luftleitungen gegen Schwingungen sichern: Zeigt eine Leitung über dem Getriebe Scheuerspuren, erneuern Sie sie unverzüglich.
• Den Satz komplett wechseln: Gleich alte Elastomere stückweise zu erneuern, bedeutet Serviceeinsätze in kurzen Abständen.
• Serviceprotokoll führen: Werden Schaltzeit, Druckmesswert und Wechselkilometerstand erfasst, lässt sich die nächste Störung vorhersehen.

Getriebe-Reparatursatz und Ventil sind eine Wartungsposition mit geringen Kosten und großer Wirkung. Wird die Luftanlage gesund gehalten und der Wechsel mit der richtigen Variante, dem richtigen Drehmoment und in sauberer Umgebung ausgeführt, arbeitet diese Gruppe über das gesamte Überholungsintervall des Getriebes störungsfrei. Eine aufgeschobene kleine Leckage dagegen erhöht die Kompressorlast, senkt die Schaltkraft und öffnet die Tür zu einer weit größeren Reparatur.
