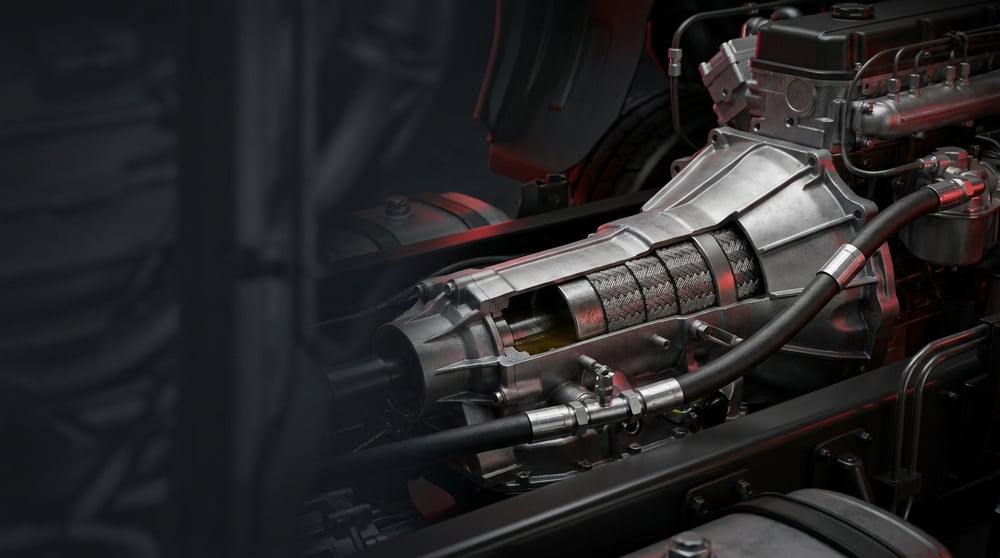

Guia da Mangueira de Embraiagem: Avarias, Troca e Manutenção

📄 Baixar este guia em PDF

O motorista pisa na embraiagem, o pedal desce mais fundo do que o habitual e a mudança entra a custo. Numa arrancada em rampa a embraiagem não separa totalmente e ouve-se ruído na caixa. Quando o veículo chega à oficina, o primeiro sítio onde se olha é quase sempre o conjunto platô-disco; no entanto, a origem da avaria é muitas vezes uma peça bem mais pequena e bem mais barata: a mangueira de embraiagem. Num veículo comercial pesado, o comando da embraiagem funciona através de uma linha flexível que vai do cilindro mestre até ao cilindro auxiliar ou até ao servo de embraiagem. Se essa linha dilatar, criar bolhas internas ou apresentar uma microfuga, a força aplicada no pedal deixa de ser transmitida integralmente ao sistema. Este guia aborda a mangueira de embraiagem com linguagem de oficina: o que faz, como se danifica, como distinguir a sua avaria de uma avaria do platô-disco, como se substitui e como prolongar a sua vida útil.

O que é a Mangueira de Embraiagem? Função e Princípio de Funcionamento

A mangueira de embraiagem é o elemento de ligação flexível reforçado que, no sistema de comando da embraiagem, fica entre os tubos metálicos fixos e os componentes móveis do motor/caixa de velocidades, transmitindo a pressão hidráulica (e, nalgumas aplicações, o ar comprimido) sem fugas e acompanhando o movimento.

A lógica de funcionamento torna-se clara quando se olha para o sistema como um todo. Ao pisar o pedal, o cilindro mestre da embraiagem pressuriza o fluido hidráulico. Essa pressão chega, através da tubagem rígida e da mangueira flexível, ao cilindro auxiliar (cilindro escravo) ou ao servo de embraiagem com assistência pneumática, muito frequente em veículos comerciais pesados. O servo recebe o sinal hidráulico e, com a pressão proveniente do circuito de ar do veículo, multiplica a força e empurra o garfo de embraiagem. A força que o pé do motorista produz não chega, por si só, para vencer as molas de um platô pesado; é essa assistência que torna o sistema utilizável.

Mas porquê uma mangueira flexível? Porque o motor e a caixa de velocidades estão suspensos no chassis através de apoios elásticos e movem-se continuamente durante a condução, por vibração e por reação de binário. Se ligar um tubo de aço rígido diretamente à caixa, ao fim de alguns milhares de quilómetros terá uma fissura por fadiga. A mangueira absorve esse movimento relativo. Em contrapartida, torna-se o elo do sistema que mais se fatiga: a camada interior luta contra o fluido, a camada exterior contra o calor, o óleo, o sal e o impacto de pedras.

• Camada interior (revestimento): Elastómero ou PTFE resistente ao fluido utilizado; nos sistemas hidráulicos tem obrigatoriamente de ser compatível com o líquido de travões (classe DOT).
• Malha de reforço: Trança de poliéster, aramida ou fio de aço; limita a dilatação da mangueira sob pressão. É esta a camada que realmente define o tato da embraiagem.
• Capa exterior: Borracha resistente ao ozono, ao óleo, ao calor e à abrasão; nalgumas aplicações usa-se proteção em espiral ou fole adicional.
• Ligações de extremidade (união roscada / banjo): Podem ser do tipo porca, parafuso banjo ou encaixe rápido (push-in); a estanquidade é assegurada por anilha, O-ring ou superfície cónica.
• Suporte e clipe de fixação: Posicionam a mangueira no chassis ou no motor; a sua rutura leva a que a mangueira se fure por atrito.
• Elementos de vedação: Anilhas de cobre/alumínio e O-rings; por regra são de utilização única.

Mangueira de embraiagem hidráulica

É o tipo mais comum, transportando líquido de travões. A pressão de trabalho do sistema é baixa quando comparada com a dos travões, mas a mangueira é ainda assim fabricada em classe de alta pressão; porque o parâmetro verdadeiramente crítico não é a pressão de rutura, mas sim a expansão volumétrica. Uma mangueira que dilata em excesso sob pressão absorve parte do curso do pedal e a embraiagem deixa de separar totalmente. Por isso, mesmo uma mangueira que não apresenta fugas pode estar "no fim".

Mangueira de alimentação em sistemas com assistência pneumática

A linha que alimenta o servo de embraiagem com ar é normalmente um tubo de poliamida (PA) ou uma mangueira de ar reforçada. Deste lado, a avaria manifesta-se como perda de pressão, ruído de fuga de ar e pedal mais pesado. Ao contrário do lado hidráulico, aqui o nível do fluido não desce — esta distinção poupa tempo no diagnóstico.

Aplicações com rolamento concêntrico (CSC — concentric slave cylinder)

Nalgumas caixas de velocidades modernas, o cilindro auxiliar assume a forma de um rolamento de desembraiagem concêntrico (CSC) montado à volta do veio de entrada. Nestes veículos, a mangueira liga-se a uma tomada que entra na campânula e a fuga não ocorre para o exterior, mas sim para dentro da campânula. O sintoma é mais traiçoeiro: não vê mancha no chão, mas o nível do fluido hidráulico desce.

Do lado da aplicação, a tendência geral é a seguinte: nos tratores e camiões pesados Mercedes-Benz Actros e Atego, MAN série TG, Volvo FH, DAF XF e Scania classe R/S predomina a arquitetura de servo com assistência pneumática; aí, a mangueira flexível liga a linha fixa do chassis à entrada móvel do servo. Já nos veículos comerciais de menor tonelagem e com travões hidráulicos é mais frequente o comando direto por cilindro auxiliar, sem servo, ficando a mangueira entre o chassis e o corpo da caixa de velocidades. Ao procurar o número OE, observe a faixa impressa/etiqueta no corpo da mangueira, a zona sob a abraçadeira e a marcação gravada no suporte metálico ou na união de extremidade; o número está quase sempre coberto de sujidade e só se lê depois de limpar com um pano. Na correspondência de referências, a forma curta (apenas o grupo numérico) e a forma longa (número completo do fabricante do veículo, com prefixo/sufixo) podem indicar a mesma peça; por isso, experimente ambas as formas na pesquisa e tome a decisão final medindo também o comprimento, o tipo de extremidade e o ângulo do banjo.

Sintomas de Avaria e Diagnóstico

A avaria da mangueira de embraiagem é muitas vezes confundida com o diagnóstico de "embraiagem gasta" e leva à abertura desnecessária da campânula. A ordem correta é esta: primeiro validar a linha de comando, só depois passar ao conjunto mecânico. A tabela seguinte reúne os sintomas mais frequentes em campo e as verificações que os distinguem.

Teste de dilatação: a verificação mais rápida e mais segura

A avaria mais típica da mangueira de embraiagem não é a fuga, mas sim a fadiga do reforço interior. Com o motor parado, o sistema cheio e purgado, peça a alguém que pise o pedal com força enquanto segura a mangueira com a mão. Se sentir uma dilatação percetível, um balão localizado ou um amolecimento acompanhando a pressão, o diagnóstico está feito. Repetir o mesmo teste com o motor quente também é útil; algumas mangueiras só se denunciam a quente.

Medição do curso: quantos milímetros estamos a perder

Meça a distância percorrida pelo êmbolo do cilindro auxiliar ou do servo com o pedal totalmente pisado e compare-a com o valor do manual de serviço. Se o curso medido for baixo e a regulação mecânica estiver correta, o movimento perdido está muito provavelmente a ser absorvido pela dilatação da linha. Esta medição encerra com números a discussão "é a mangueira ou é o disco".

Fuga ou ar? A lógica da distinção

Se o nível do fluido hidráulico desce, existe obrigatoriamente uma fuga no sistema — o fluido não evapora. Se o nível está estável mas o pedal é esponjoso, entrou ar no sistema ou a mangueira está a dilatar. Se a sensação volta a degradar-se poucos dias após a purga, há uma ligação em algum ponto do sistema que aspira ar por depressão; as extremidades da mangueira e as respetivas anilhas são o primeiro sítio a inspecionar.

Passos de Substituição / Instalação

1. Confirme e registe a avaria: Antes de decidir a substituição, faça o teste de dilatação, a medição de curso e a verificação de fugas, e anote os resultados. Este registo é necessário para a comparação após a montagem.
2. Coloque o veículo e o sistema em segurança: Calços colocados, ignição desligada e, se necessário, corta-corrente da bateria acionado. Se for intervir na linha pneumática, despressurize o ar.
3. Fotografe o percurso: Antes de desmontar, fotografe a sequência de passagem da mangueira pelos suportes, o sentido das curvas e a posição dos clipes. Um percurso errado é a causa mais frequente de morte prematura da mangueira nova.
4. Baixe o nível de fluido e proteja a zona inferior: Retire alguma quantidade de fluido do reservatório para evitar transbordo; proteja as superfícies pintadas com pano ou plástico e coloque um recipiente de recolha por baixo.
5. Desaperte as ligações pela ordem correta: Desaperte primeiro o lado superior (de pressão) e depois o lado inferior. Nas porcas, use sempre chave de tubo ou chave de uniões adequada em vez de chave de boca; segure a face oposta com uma segunda chave.
6. Retire a mangueira sem danificar o suporte: Solte os clipes sem os partir e desbloqueie os pernos de suporte oxidados com óleo penetrante. Tape imediatamente todos os orifícios que ficarem abertos.
7. Compare a peça nova com a antiga, ponto por ponto: O comprimento, os tipos de extremidade, a medida da rosca, o ângulo do banjo e a posição dos furos do suporte têm de ser iguais. À menor diferença, não monte: volte a confirmar a referência.
8. Monte com elementos de vedação novos: Renove as anilhas do banjo e os O-rings — uma anilha usada não se reutiliza. Limpe as roscas, confirme o engate rodando primeiro à mão e só depois aperte ao binário indicado no manual.
9. Valide o percurso e a liberdade de movimento: A mangueira não deve ficar em tensão em nenhum ponto, não deve tocar na zona do escape e do turbo nem roçar em peças rotativas ou móveis. Rode a direção de batente a batente e carregue e alivie a suspensão para verificar em toda a amplitude de movimento.
10. Purgue o sistema: Encha o reservatório com fluido da classe indicada pelo fabricante e execute o procedimento de purga. Continue até sair fluido sem bolhas pelo purgador do cilindro auxiliar ou do servo; durante toda a operação, não deixe o nível do reservatório descer abaixo do mínimo.
11. Teste e volte a verificar: Avalie o tato do pedal, as passagens de mudanças e o engate ao ralenti. Com o motor a trabalhar, inspecione todas as ligações à procura de fugas e, após um curto teste de estrada, repita a verificação de binários e de estanquidade.

Cuidados a Ter (Erros Frequentes)

• Reutilizar a anilha de cobre usada: Uma anilha já esmagada não garante a mesma estanquidade num segundo aperto; começa a pingar no primeiro ciclo de aquecimento.
• Aplicar binário excessivo: No parafuso banjo, o aperto excessivo corta a anilha ou alonga o parafuso. Use chave dinamométrica e não trabalhe com a lógica do "quanto mais apertado, melhor".
• Deixar suportes por colocar: Uma mangueira não fixada oscila com a vibração e, ao roçar no chassis, fura em poucos meses. Cada clipe retirado tem de voltar ao seu lugar.
• Deixar o escudo térmico por montar: O calor radiante à volta do escape e do turbo envelhece a capa exterior e torna a mangueira propensa a dilatar a quente.
• Substituir apenas a mangueira sem verificar os cilindros: Se a origem da fuga for o vedante do cilindro mestre ou auxiliar, a avaria regressa de imediato. Avalie a linha como um todo.
• Fazer uma purga incompleta: O ar que fica no sistema imita exatamente a avaria da mangueira e leva a substituições de peças desnecessárias.
• Dobrar a mangueira num ângulo vivo: Qualquer curva abaixo do raio mínimo de curvatura significa estrangulamento da secção interior nesse ponto e fadiga precoce.
• Manter o mesmo fluido durante anos: Um fluido saturado de humidade fatiga tanto a mangueira como os cilindros, por corrosão e por descida do ponto de ebulição.

Valores Técnicos e Pontos de Verificação

Os valores seguintes são intervalos típicos / de referência geral para sistemas de comando de embraiagem de veículos comerciais pesados. Variam consoante a família do veículo, a arquitetura de comando e o fabricante; para o valor exato, o manual de serviço é a referência.

• Percorra toda a extensão da mangueira com a mão à procura de óleo, humidade de fluido hidráulico e marcas escuras sobre o pó.
• Dobre a capa exterior para verificar fissuras superficiais; assim que a malha ficar visível, a peça chegou ao fim da vida útil.
• Confirme que todos os suportes e clipes estão no lugar e em bom estado.
• Seque a zona à volta das ligações de extremidade e volte a observar alguns dias depois; só assim se apanha uma microfuga.
• Registe periodicamente o nível do reservatório de fluido; uma descida silenciosa é sempre uma fuga.
• Verifique visualmente a distância ao escape, ao turbo e aos tubos do intercooler; se houver ponto de contacto, corrija o percurso.
• Nas primeiras 24 horas após a montagem, marque o nível do reservatório com o veículo frio e volte a ler nas mesmas condições; uma microfuga é apanhada mais cedo nesta comparação.
• Após uma montagem nova, volte a verificar os binários das ligações e a estanquidade nos primeiros 500 – 1.000 km.

Manutenção e Vida Útil

A mangueira de embraiagem é uma peça que envelhece com as condições de serviço e não com a quilometragem. Por dentro, atuam o efeito químico do fluido e os ciclos de pressão; por fora, o calor, o ozono, o sal, o impacto de pedras e a vibração. Por isso, a mangueira de um veículo de distribuição urbana pode fatigar-se muito mais cedo do que a de um trator de longo curso: o número de arranques e paragens, ou seja, de ciclos de pressão, é várias vezes superior.

• Inclua a inspeção visual na manutenção periódica: Em cada mudança de óleo, verifique toda a extensão da mangueira, as extremidades e os suportes. É um trabalho de poucos minutos, cuja contrapartida é não ficar imobilizado na estrada.
• Substitua o fluido a tempo: O líquido de travões absorve humidade; o ponto de ebulição desce e cria-se terreno para corrosão interna. Cumpra o intervalo indicado pelo fabricante.
• Mantenha a mangueira afastada das fontes de calor: Volte a montar sem demora qualquer escudo térmico deslocado; o calor radiante é o fator que mais encurta a vida da mangueira.
• Atenção à lavagem e ao contacto com químicos: Não aponte a lavagem de alta pressão diretamente às extremidades da mangueira; produtos agressivos, como desengordurantes de motor, envelhecem a capa exterior.
• Não descure a regulação da embraiagem: Uma folga de pedal incorreta mantém a mangueira permanentemente sob pressão e fatiga também o platô e o rolamento.
• Trabalhe com lógica de kit: Na substituição da mangueira devem renovar-se em conjunto as anilhas, os O-rings e, se necessário, o kit de reparação do cilindro; substituir uma única peça faz a avaria regressar. Nas referências de mangueira VADEN ORIGINAL, o conjunto de anilhas e O-rings é definido em conjunto com a configuração das extremidades, o que reduz o risco de montagem com peças em falta.
• Faça controlo de idade nas frotas: Em veículos com pouca quilometragem mas já com anos, a mangueira pode ficar inutilizada por envelhecimento por ozono, mesmo sem esforço.
• Tenha peça de reserva: Em frotas que operam em rotas críticas, a mangueira é um item de baixo custo mas com elevado risco de imobilização; mantê-la em stock é o seguro mais barato.

Na prática, uma mangueira de embraiagem bem encaminhada, com todos os suportes colocados e afastada das fontes de calor, pode durar quase tanto quanto os grandes intervalos de manutenção do veículo. Em contrapartida, essa mesma mangueira, se roçar, ficar em tensão ou ficar exposta ao calor do escape, dificilmente completa um ano. A resposta à pergunta "quantos quilómetros aguenta" está muito mais na qualidade da montagem e no ambiente de trabalho do que na quilometragem.

Perguntas Frequentes

O que acontece quando a mangueira de embraiagem se avaria?

Verá dois tipos de consequência. Se houver fuga, o nível do fluido hidráulico desce, o pedal vai ao fundo e as mudanças não entram — o veículo fica imobilizado. Se não houver fuga mas a mangueira estiver fatigada por dentro, o pedal fica esponjoso, a embraiagem não separa totalmente e começam a surgir dificuldade, ruído e trepidação nas passagens de mudanças.

É a mangueira de embraiagem que está avariada ou o platô-disco que está gasto; como distingo?

A distinção mais rápida é o teste de dilatação: se a mangueira dilatar visivelmente com o pedal pisado, o problema está na linha de comando. Além disso, quando o disco está gasto, a embraiagem patina (as rotações do motor sobem e o veículo não acelera); na avaria da mangueira, a embraiagem não separa (as mudanças entram com dificuldade). Não confundir estes dois sintomas evita a desmontagem desnecessária da campânula.

Quanto tempo demora a substituição da mangueira de embraiagem e o que envolve?

O trabalho resume-se a abrir a linha, ligar a mangueira nova no percurso correto, purgar o sistema e fazer um curto teste de estrada; não se baixa a caixa de velocidades nem se desmonta a campânula. Por isso, comparada com a substituição do platô-disco, é uma intervenção nitidamente mais curta e com muito menos mão de obra. Os fatores que determinam a duração são sobretudo a acessibilidade da mangueira (necessidade de basculhar a cabina, número de suportes, uniões gripadas) e as etapas do procedimento de purga, que variam com a família do veículo. Também do lado do custo, o peso está mais na peça do que na mão de obra; para o tempo e o valor exatos, a oficina baseia-se no tempo de operação previsto para cada família de veículo.

Com quantos quilómetros se substitui a mangueira de embraiagem?

Não existe um valor fixo de quilometragem; o critério de substituição é o estado. Se houver rede de fissuras na capa exterior, bolhas, malha à vista, humidade nas extremidades ou dilatação evidente sob pressão, deve ser substituída independentemente da quilometragem. Nas frotas, a inspeção visual periódica é mais fiável do que o controlo por quilómetros.

É obrigatório purgar depois de substituir a mangueira de embraiagem?

Sim. No momento em que a linha é aberta entra ar no sistema e, sem purga, não se obtém o tato correto do pedal. Durante a purga, tenha o cuidado de não deixar o nível do reservatório descer abaixo do mínimo, sob pena de ter de recomeçar o processo do início.

Que fluido circula na mangueira de embraiagem?

Na grande maioria dos veículos comerciais pesados, o comando da embraiagem funciona com líquido de travões (classe DOT). Nos comerciais ligeiros/médios com travões hidráulicos, o reservatório pode ser partilhado com o sistema de travagem; já nos camiões e tratores com travões pneumáticos, o sistema de travagem é totalmente pneumático e o comando da embraiagem tem o seu próprio reservatório hidráulico independente. Ainda assim, confirme a classe específica do veículo na tampa do reservatório e no manual de serviço; misturar com óleo mineral destrói todos os elementos de vedação.

O meu pedal ficou duro, pode ser da mangueira?

Uma mangueira hidráulica normalmente não torna o pedal mais duro, mas sim mais mole. Se o pedal ficou duro, verifique primeiro, nos sistemas com assistência pneumática, a linha de alimentação de ar do servo, a pressão de ar e o próprio servo; além disso, a falta de lubrificação no mecanismo do pedal e nos apoios do garfo de embraiagem também endurece o pedal.

O fluido está a baixar mas não vejo fuga em lado nenhum; onde devo procurar?

Nas caixas de velocidades com rolamento de desembraiagem concêntrico (CSC), a fuga ocorre para dentro da campânula e não é visível pelo exterior. Verifique o orifício de drenagem inferior da campânula, a união entre a caixa e o motor e a parte inferior do corpo do servo. Elimine também a hipótese de o cilindro mestre estar a verter para dentro da cabina, na zona do pedal.

É problemático usar uma mangueira de embraiagem alternativa?

O que é determinante não é ser "alternativa", mas sim a referência correta e a qualidade de fabrico. Se o comprimento, o tipo de extremidade, a medida da rosca e o ângulo do banjo corresponderem exatamente e se a mangueira cumprir a classe de pressão/temperatura aplicável, não haverá problema. O risco está na mangueira montada com medida aproximada, que fica em tensão na montagem.

A mangueira de embraiagem é uma daquelas raras peças de custo baixo cuja avaria imobiliza o veículo; bem diagnosticada, é um trabalho de uma hora, mas quando se chega tarde significa ficar parado na estrada e desmontar a campânula sem necessidade. A família de produtos Mangueira de Embraiagem VADEN ORIGINAL está disponível em catálogo, com stock, em comprimentos e configurações de extremidade correspondentes às referências OE para aplicações em veículos comerciais pesados; identificar a referência correta com os dados de chassis e modelo do seu veículo e planear atempadamente a peça de reserva é uma das preparações com maior retorno no terreno.
