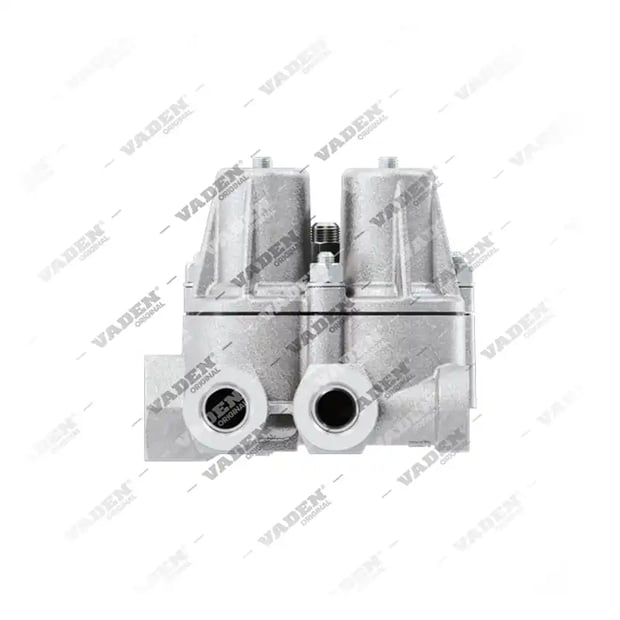

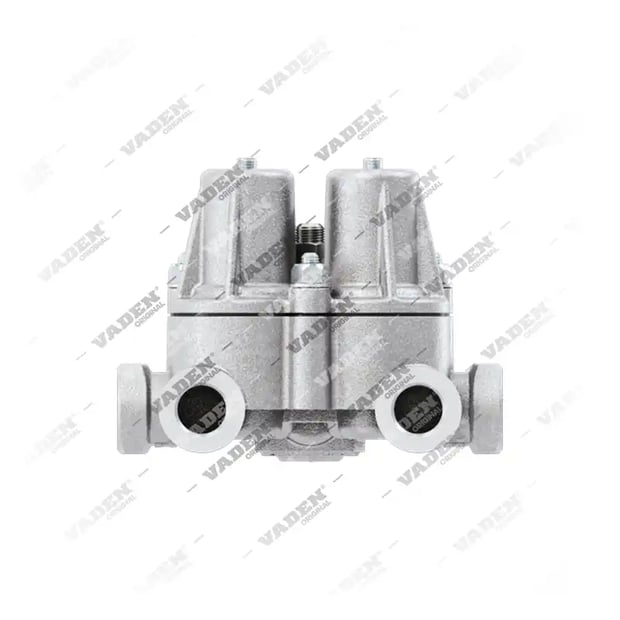

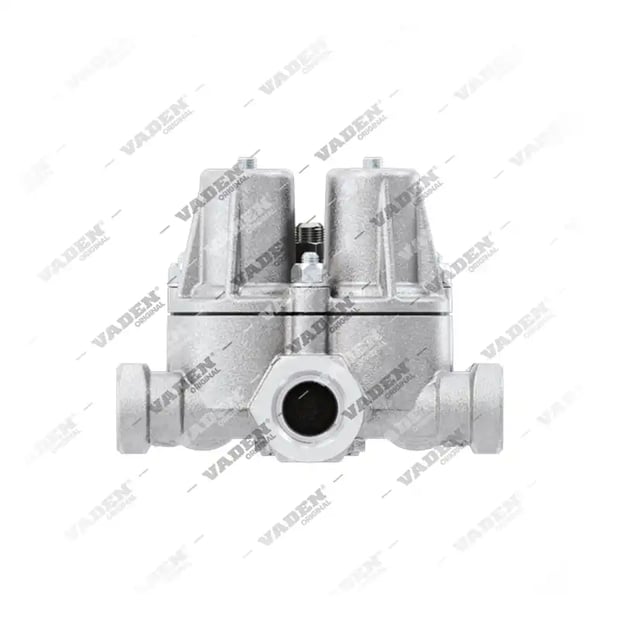

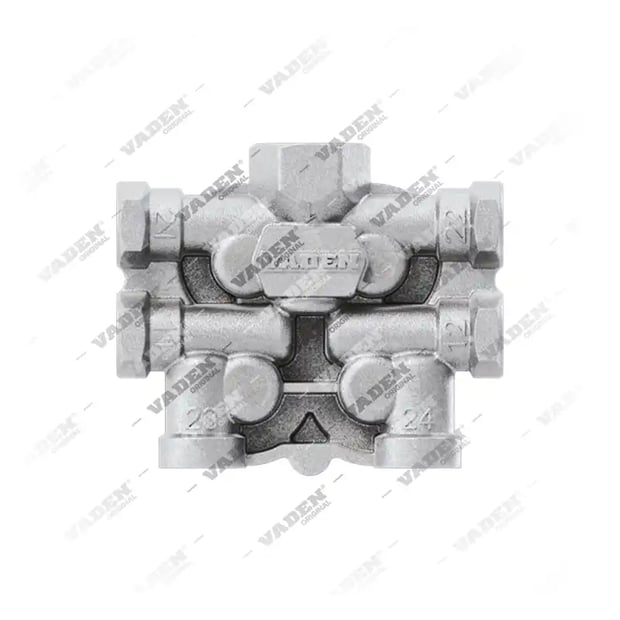

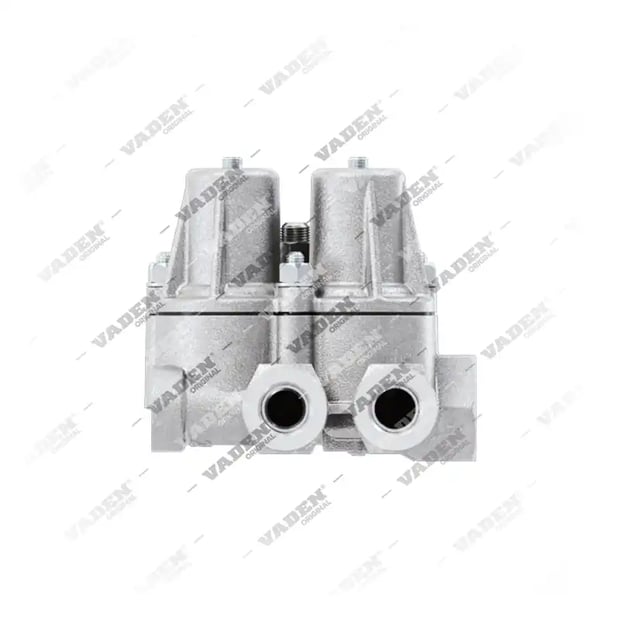

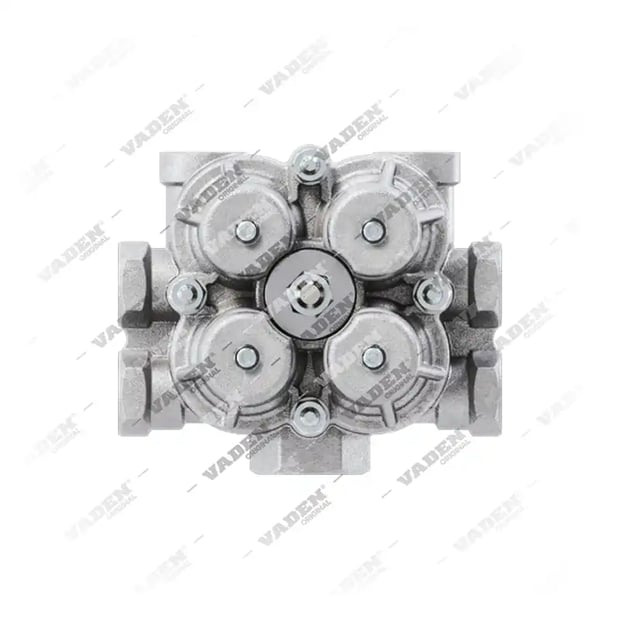

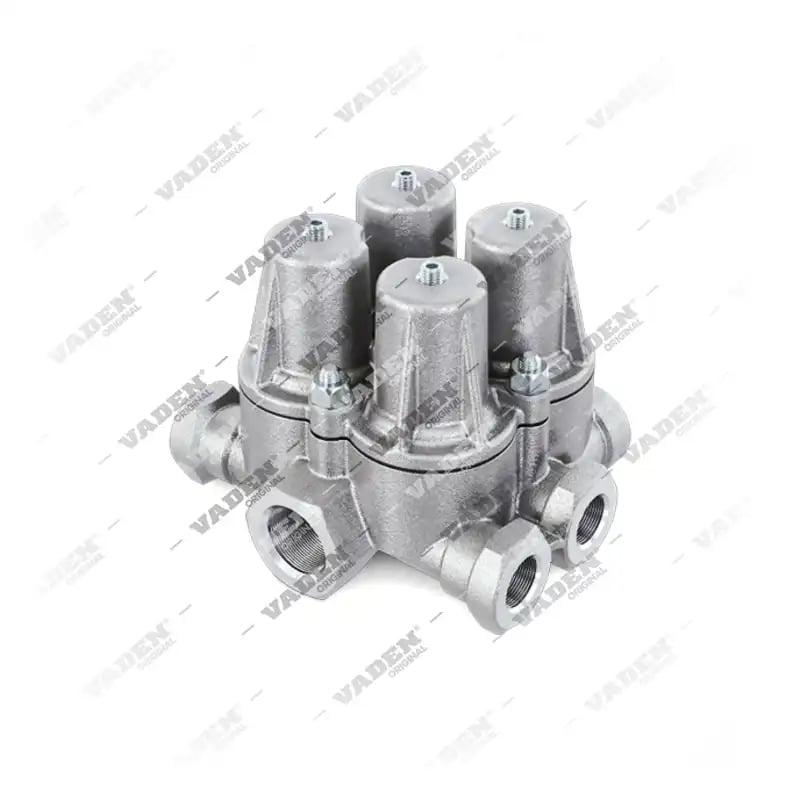

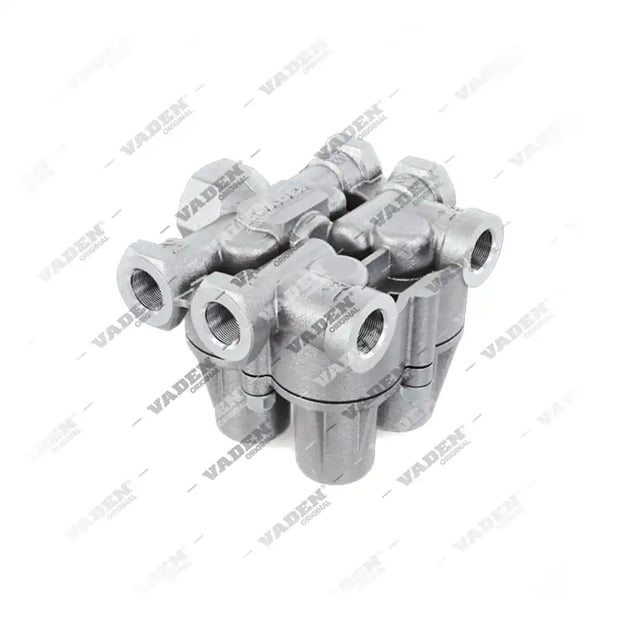

303.02.0010 Zawór ochrony obwodów 4-obwodowy
303.02.0010
Podsumowanie
Niezawodny 4-obwodowy zawór zabezpieczający dla pojazdów ciężarowych MAN oraz Mercedes-Benz. Wyposażony w przyłącza M22x1,5 oraz M16x1,5, zapewnia stabilne ciśnienie pracy do 10 BAR i precyzyjne ciśnienie otwarcia na poziomie 7 BAR. Komponent kluczowy dla bezpieczeństwa układu pneumatycznego. Odpowiednik numerów OE Knorr-Bremse AE4162, MAN 81521516020 i Mercedes-Benz 0014313506.
| Kod EAN | 8699031090443 |
|---|
Gotowe do zamówienia
Kompatybilne kody OEM
-
MERCEDES BENZ
- 002 431 93 06
- 002 431 29 06
- 002 431 04 06
- 001 431 84 06
- 001 431 47 06
- 001 431 39 06
- 001 431 35 06
-
MAN
- 81.52151-6063
- 81.52151-6056
- 81.52151-6054
- 81.52151-6033
- 81.52151-6032
- 81.52151-6023
- 81.52151-6020
-
KNORR-BREMSE
- I73329
- AE 4162
Opis
Jak działa 4-obwodowy zawór zabezpieczający?
Ten 4-obwodowy zawór zabezpieczający pełni kluczową funkcję w pneumatycznym systemie hamulcowym pojazdów ciężarowych, rozdzielając ciśnienie zasilania na cztery niezależne obwody. Dzięki precyzyjnej konstrukcji, komponent ten chroni pozostałe sekcje układu przed skutkami wycieku powietrza w jednym z obwodów, co ma krytyczne znaczenie dla bezpieczeństwa hamowania.Zastosowanie w pojazdach ciężarowych
Produkt jest przeznaczony do zastosowań w ciężarówkach marek MAN oraz Mercedes-Benz. Konstrukcja została opracowana tak, aby zapewnić optymalną współpracę z systemami hamulcowymi typu Knorr-Bremse oraz Mercedes-Benz. Kluczowe parametry obejmują przyłącze główne M22x1,5 oraz cztery przyłącza pomocnicze M16x1,5.Parametry techniczne i montaż
Podczas montażu należy zwrócić uwagę na prawidłowe uszczelnienie wszystkich połączeń M16x1,5 oraz kontrolę ciśnienia roboczego. Zawór pracuje przy maksymalnym ciśnieniu 10 BAR, a ciśnienie otwarcia dla poszczególnych obwodów wynosi 7 BAR, natomiast ciśnienie zamknięcia utrzymywane jest na poziomie 5 BAR.Konserwacja i diagnostyka
Regularna kontrola szczelności i stanu połączeń gwarantuje stabilną pracę układu pneumatycznego i zapobiega nieplanowanym spadkom ciśnienia w systemie hamulcowym pojazdu.Odpowiedniki numerów OE
303.02.0010 (4-obwodowy zawór zabezpieczający 4-obwodowe zawory zabezpieczające) jest odpowiednikiem numerów OE Knorr-Bremse, MAN i Mercedes-Benz. Ta część bezpośrednio zastępuje numery OE Knorr-Bremse AE4162, I73329. Zastępuje również numery OE MAN 81521516020, 81521516023, 81521516032, 81521516033, 81521516054, 81521516056, 81521516063 i numery OE Mercedes-Benz 0014313506, 0014313906, 0014314706, 0014318406, 0024310406, 0024312906, 0024319306.Specyfikacja techniczna
| Przyłącze 1 | M22x1,5 |
|---|---|
| Przyłącze 12 | M16x1,5 |
| Przyłącze 21 | M16x1,5 |
| Przyłącze 22 | M16x1,5 |
| Przyłącze 11 | M16x1,5 |
| Przyłącze 23 | M16x1,5 |
| Przyłącze 24 | M16x1,5 |
| Ciśnienie | MAX 10 BAR |
| Ciśnienie Otwarcia 21 | 7 BAR |
| Ciśnienie Otwarcia 22 | 7 BAR |
| Ciśnienie Otwarcia 23 | 7 BAR |
| Ciśnienie Otwarcia 24 | 7 BAR |
| Ciśnienie Zamknięcia 21 | 5 BAR |
| Ciśnienie Zamknięcia 22 | 5 BAR |
| Ciśnienie Zamknięcia 23 | 5 BAR |
| Ciśnienie Zamknięcia 24 | 5 BAR |
Inni producenci OEM
KNORR-BREMSE
- AE4162
- I73329
- AE 4162
MAN
- 81521516063
- 81521516056
- 81521516054
- 81521516033
- 81521516032
- 81521516023
- 81521516020
- 81-52151-6063
- 81-52151-6056
- 81-52151-6054
- 81-52151-6033
- 81-52151-6032
- 81-52151-6023
- 81-52151-6020
- 81.52151-6063
- 81.52151-6056
- 81.52151-6054
- 81.52151-6033
- 81.52151-6032
- 81.52151-6023
- 81.52151-6020
MERCEDES BENZ
- A0024319306
- A0024312906
- A0024310406
- A002 431 93 06
- A002 431 29 06
- A002 431 04 06
- A0014318406
- A0014314706
- A0014313906
- A0014313506
- A001 431 84 06
- A001 431 47 06
- A001 431 39 06
- A001 431 35 06
- 0024319306
- 0024312906
- 0024310406
- 002.431.9306
- 002.431.93.06
- 002.431.2906
- 002.431.29.06
- 002.431.0406
- 002.431.04.06
- 002-431-93-06
- 002-431-29-06
- 002-431-04-06
- 002 431 9306
- 002 431 2906
- 002 431 0406
- 0014318406
- 0014314706
- 0014313906
- 0014313506
- 001.431.8406
- 001.431.84.06
- 001.431.4706
- 001.431.47.06
- 001.431.3906
- 001.431.39.06
- 001.431.3506
- 001.431.35.06
- 001-431-84-06
- 001-431-47-06
- 001-431-39-06
- 001-431-35-06
- 001 431 8406
- 001 431 4706
- 001 431 3906
- 001 431 3506
- 002 431 93 06
- 002 431 29 06
- 002 431 04 06
- 001 431 84 06
- 001 431 47 06
- 001 431 39 06
- 001 431 35 06
Powiązane produkty
Zestawy naprawcze
Zastosowanie w pojazdach
| Marka | Model | Typ modelu | Silnik |
|---|---|---|---|
| KNORR-BREMSE | |||
| MAN | |||
| MERCEDES BENZ |
FAQ
Do jakich pojazdów pasuje ten zawór?
Element jest przeznaczony do pojazdów ciężarowych marek MAN oraz Mercedes-Benz, zapewniając pełną kompatybilność z ich systemami pneumatycznymi.
Jakie są główne parametry techniczne?
Zawór posiada przyłącze M22x1,5 oraz cztery przyłącza M16x1,5. Maksymalne ciśnienie robocze wynosi 10 BAR.
Co oznacza ciśnienie otwarcia i zamknięcia?
W tym modelu ciśnienie otwarcia wynosi 7 BAR, natomiast ciśnienie zamknięcia to 5 BAR, co zapewnia stabilną ochronę obwodów.
Z jakimi systemami hamulcowymi jest kompatybilny?
Produkt jest kompatybilny z systemami stosowanymi przez Knorr-Bremse oraz oryginalnymi systemami Mercedes-Benz i MAN.
Jakie są numery referencyjne OE tej części?
303.02.0010 bezpośrednio zastępuje numery OE Knorr-Bremse AE4162, I73329. Zastępuje również numery OE MAN 81521516020, 81521516023, 81521516032, 81521516033, 81521516054, 81521516056, 81521516063 i numery OE Mercedes-Benz 0014313506, 0014313906, 0014314706, 0014318406, 0024310406, 0024312906, 0024319306.
