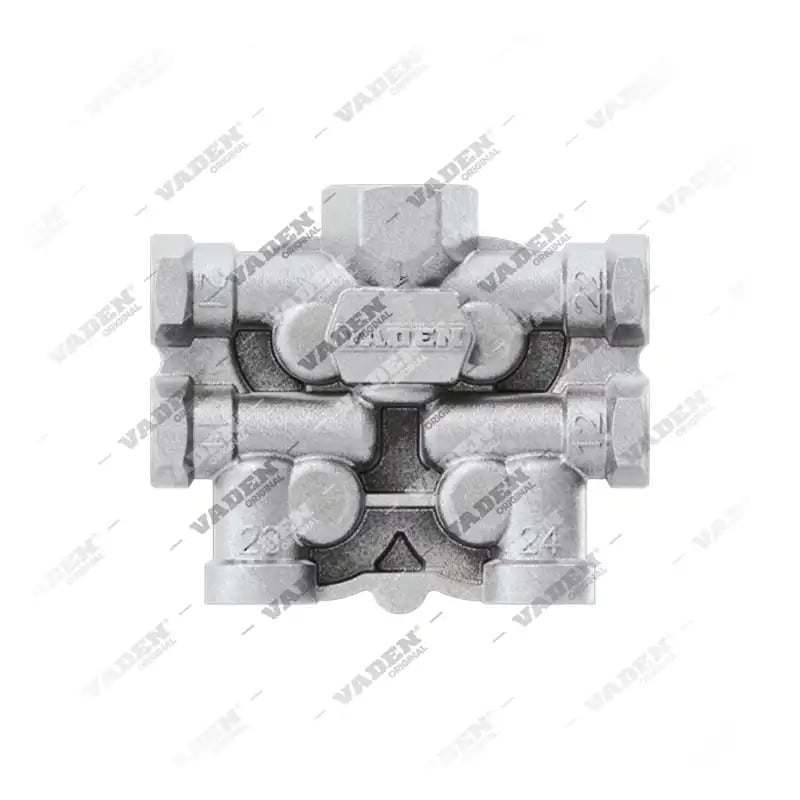

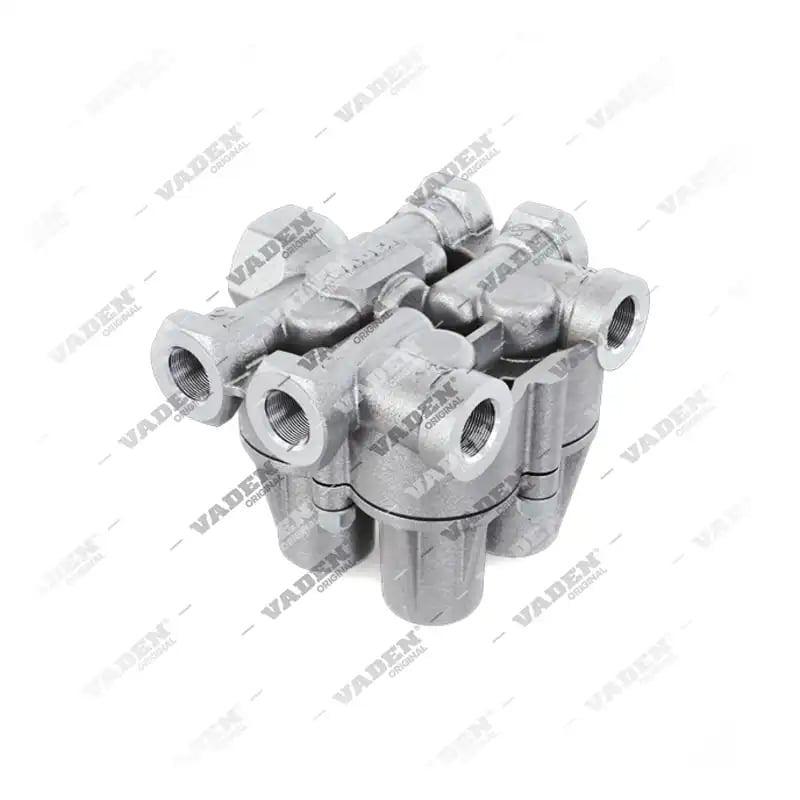

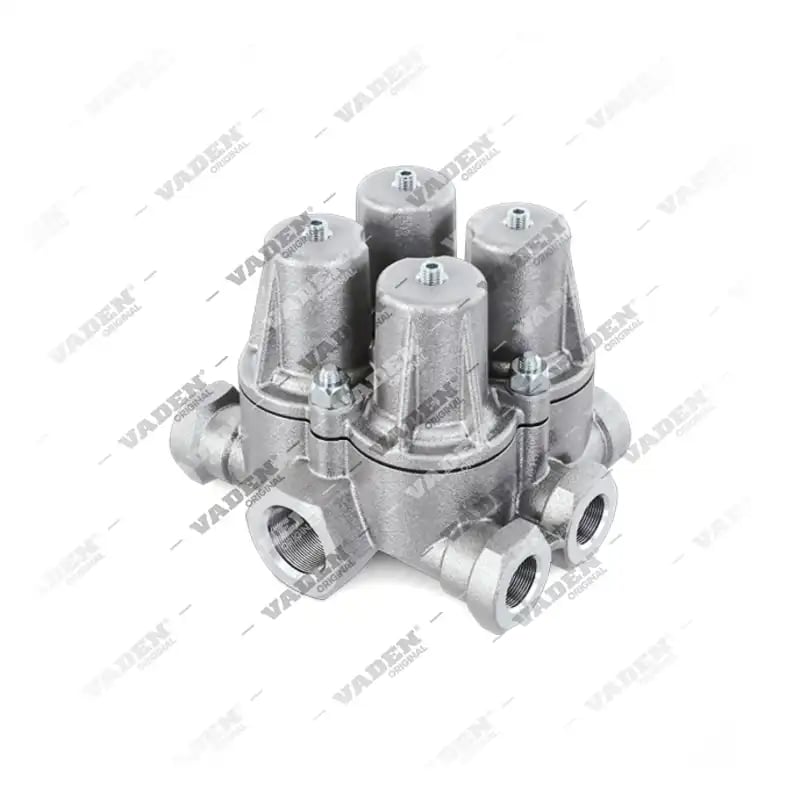

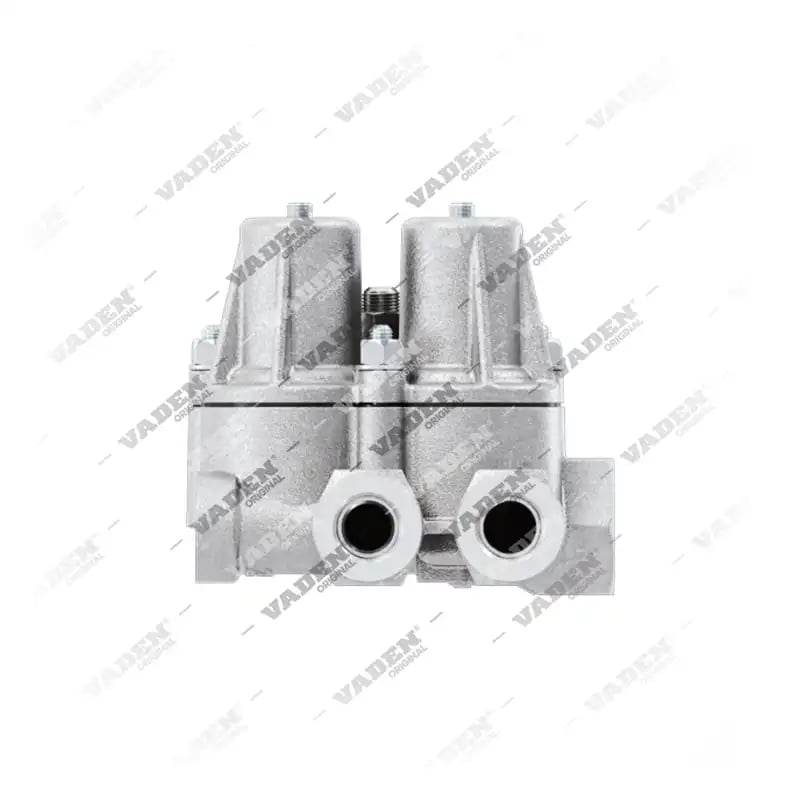

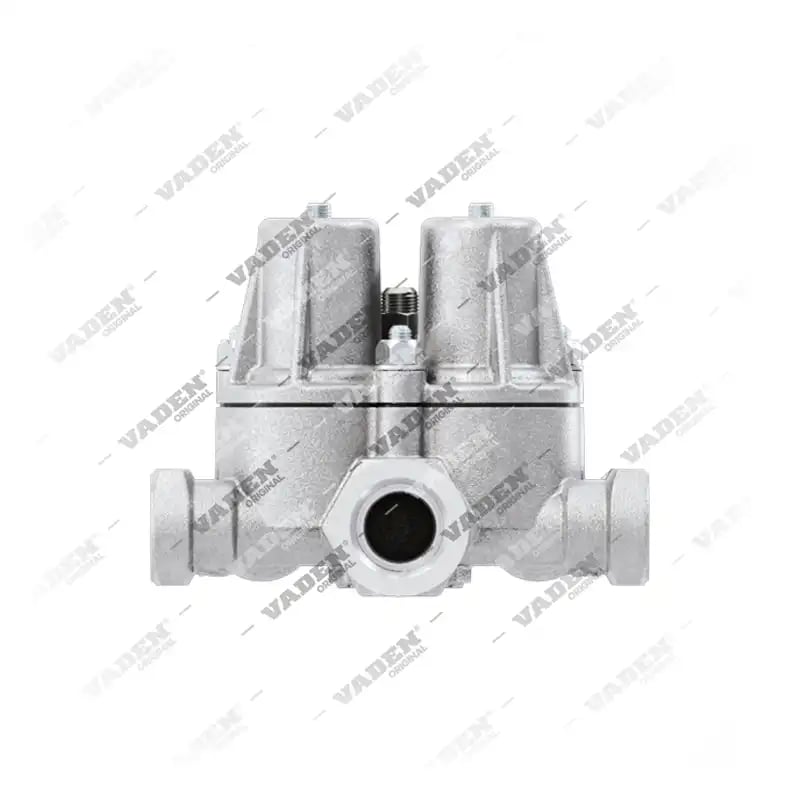

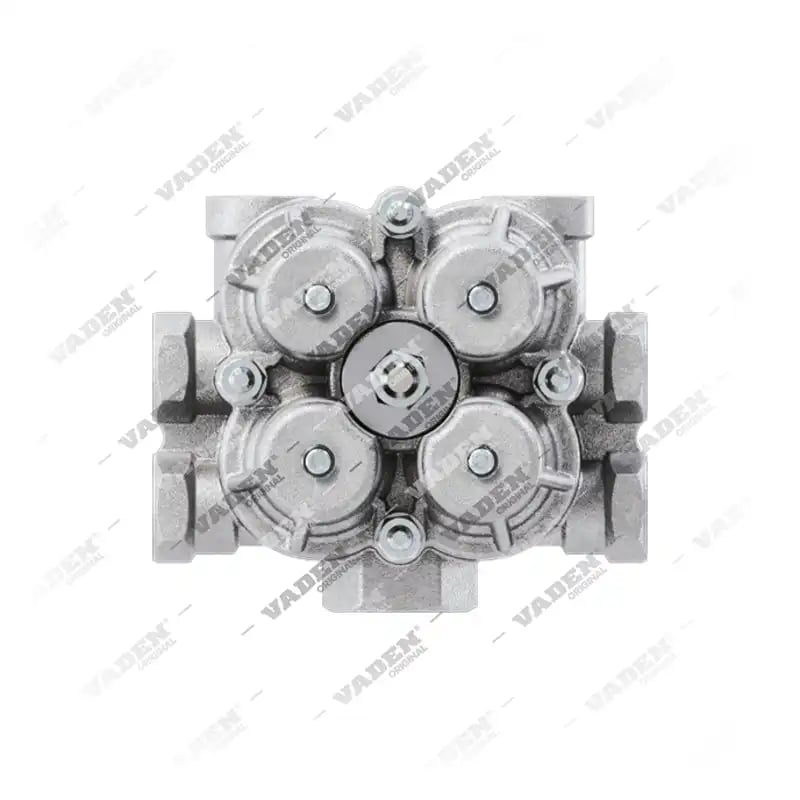

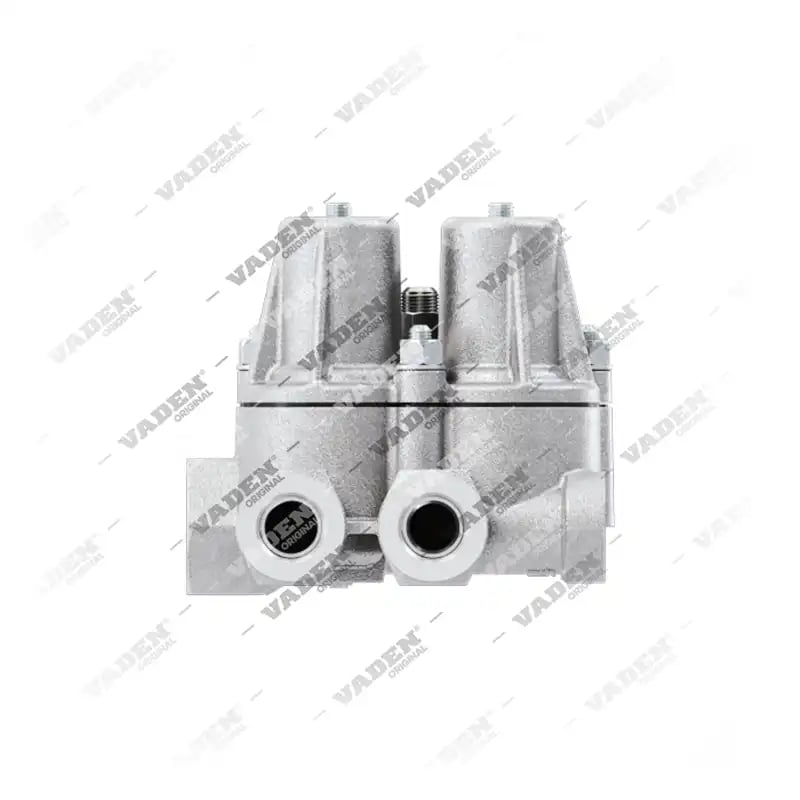

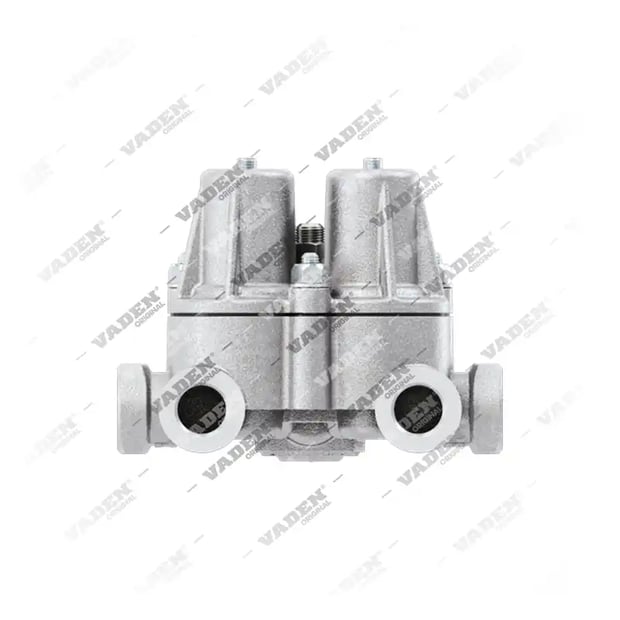

303.02.0010 Valve de protection 4 circuits pour Mercedes-Benz
303.02.0010
Résumé
Cette valve de protection à 4 circuits est conçue pour les véhicules Mercedes-Benz et MAN. Elle dispose d'orifices M22x1,5 et M16x1,5, avec une pression d'ouverture de 7 BAR et une pression maximale de 10 BAR, garantissant la sécurité du système de freinage pneumatique. Équivalent aux références OE Knorr-Bremse AE4162, MAN 81521516020 et Mercedes-Benz 0014313506.
| Code EAN | 8699031090443 |
|---|
Prêt à commander
Codes OEM Compatibles
-
MERCEDES BENZ
- 002 431 93 06
- 002 431 29 06
- 002 431 04 06
- 001 431 84 06
- 001 431 47 06
- 001 431 39 06
- 001 431 35 06
-
MAN
- 81.52151-6063
- 81.52151-6056
- 81.52151-6054
- 81.52151-6033
- 81.52151-6032
- 81.52151-6023
- 81.52151-6020
-
KNORR-BREMSE
- I73329
- AE 4162
Description
Cette valve de protection joue un rôle crucial dans la sécurité du système de freinage pneumatique en répartissant l'air comprimé entre plusieurs circuits indépendants. En isolant les circuits, elle empêche une fuite sur une ligne de ne compromettre l'intégralité du freinage du véhicule, assurant ainsi une continuité opérationnelle même en cas de défaillance partielle.
Ce composant est spécifiquement conçu pour les applications lourdes sur les véhicules Mercedes-Benz et MAN. Elle assure une gestion précise des pressions via ses orifices M22x1,5 et M16x1,5, avec des seuils d'ouverture et de fermeture calibrés à 7 BAR et 5 BAR pour garantir une réactivité optimale du système.
Pour l'installation, il est essentiel de vérifier que les pressions d'ouverture (7 BAR) et de fermeture (5 BAR) correspondent aux spécifications du système pneumatique. Un contrôle rigoureux des filetages M16x1,5 lors du montage est recommandé pour éviter toute fuite d'air sous pression.
Consultez la liste de compatibilité pour confirmer l'adéquation avec votre configuration technique.
Ce composant est spécifiquement conçu pour les applications lourdes sur les véhicules Mercedes-Benz et MAN. Elle assure une gestion précise des pressions via ses orifices M22x1,5 et M16x1,5, avec des seuils d'ouverture et de fermeture calibrés à 7 BAR et 5 BAR pour garantir une réactivité optimale du système.
Pour l'installation, il est essentiel de vérifier que les pressions d'ouverture (7 BAR) et de fermeture (5 BAR) correspondent aux spécifications du système pneumatique. Un contrôle rigoureux des filetages M16x1,5 lors du montage est recommandé pour éviter toute fuite d'air sous pression.
Consultez la liste de compatibilité pour confirmer l'adéquation avec votre configuration technique.
Correspondances OE
303.02.0010 (Valve de protection à 4 circuits) est l'équivalent des références OE Knorr-Bremse, MAN et Mercedes-Benz. Cette pièce remplace directement les références OE Knorr-Bremse AE4162, I73329. Elle remplace également les références OE MAN 81521516020, 81521516023, 81521516032, 81521516033, 81521516054, 81521516056, 81521516063 et les références OE Mercedes-Benz 0014313506, 0014313906, 0014314706, 0014318406, 0024310406, 0024312906, 0024319306.Spécifications techniques
| Orifice 1 | M22x1,5 |
|---|---|
| Orifice 12 | M16x1,5 |
| Orifice 21 | M16x1,5 |
| Orifice 22 | M16x1,5 |
| Orifice 11 | M16x1,5 |
| Orifice 23 | M16x1,5 |
| Orifice 24 | M16x1,5 |
| Pression | MAX 10 BAR |
| Pression d'Ouverture 21 | 7 BAR |
| Pression d'Ouverture 22 | 7 BAR |
| Pression d'Ouverture 23 | 7 BAR |
| Pression d'Ouverture 24 | 7 BAR |
| Pression de fermeture 21 | 5 BAR |
| Pression de fermeture 22 | 5 BAR |
| Pression de fermeture 23 | 5 BAR |
| Pression de fermeture 24 | 5 BAR |
Autres OEM
KNORR-BREMSE
- AE4162
- I73329
- AE 4162
MAN
- 81521516063
- 81521516056
- 81521516054
- 81521516033
- 81521516032
- 81521516023
- 81521516020
- 81-52151-6063
- 81-52151-6056
- 81-52151-6054
- 81-52151-6033
- 81-52151-6032
- 81-52151-6023
- 81-52151-6020
- 81.52151-6063
- 81.52151-6056
- 81.52151-6054
- 81.52151-6033
- 81.52151-6032
- 81.52151-6023
- 81.52151-6020
MERCEDES BENZ
- A0024319306
- A0024312906
- A0024310406
- A002 431 93 06
- A002 431 29 06
- A002 431 04 06
- A0014318406
- A0014314706
- A0014313906
- A0014313506
- A001 431 84 06
- A001 431 47 06
- A001 431 39 06
- A001 431 35 06
- 0024319306
- 0024312906
- 0024310406
- 002.431.9306
- 002.431.93.06
- 002.431.2906
- 002.431.29.06
- 002.431.0406
- 002.431.04.06
- 002-431-93-06
- 002-431-29-06
- 002-431-04-06
- 002 431 9306
- 002 431 2906
- 002 431 0406
- 0014318406
- 0014314706
- 0014313906
- 0014313506
- 001.431.8406
- 001.431.84.06
- 001.431.4706
- 001.431.47.06
- 001.431.3906
- 001.431.39.06
- 001.431.3506
- 001.431.35.06
- 001-431-84-06
- 001-431-47-06
- 001-431-39-06
- 001-431-35-06
- 001 431 8406
- 001 431 4706
- 001 431 3906
- 001 431 3506
- 002 431 93 06
- 002 431 29 06
- 002 431 04 06
- 001 431 84 06
- 001 431 47 06
- 001 431 39 06
- 001 431 35 06
Produits Associés
Kits de réparation
Véhicules utilisés
| Marque | Modèle | Type de modèle | Moteur |
|---|---|---|---|
| KNORR-BREMSE | |||
| MAN | |||
| MERCEDES BENZ |
FAQ
À quoi sert une valve de protection à 4 circuits ?
Elle répartit l'air comprimé en quatre circuits distincts et protège le système contre les fuites massives sur un seul circuit.
Quelles sont les pressions de fonctionnement ?
Cette valve fonctionne avec une pression maximale de 10 BAR, avec des ouvertures à 7 BAR et des fermetures à 5 BAR.
Quels types de véhicules sont compatibles ?
Ce composant est adapté aux véhicules lourds tels que Mercedes-Benz et MAN.
Quels sont les orifices disponibles sur cette pièce ?
La valve possède un orifice principal en M22x1,5 et plusieurs orifices secondaires en M16x1,5.
Quelles sont les références OE de cette pièce ?
La pièce 303.02.0010 remplace directement les références OE Knorr-Bremse AE4162, I73329. Elle remplace également les références OE MAN 81521516020, 81521516023, 81521516032, 81521516033, 81521516054, 81521516056, 81521516063 et les références OE Mercedes-Benz 0014313506, 0014313906, 0014314706, 0014318406, 0024310406, 0024312906, 0024319306.
