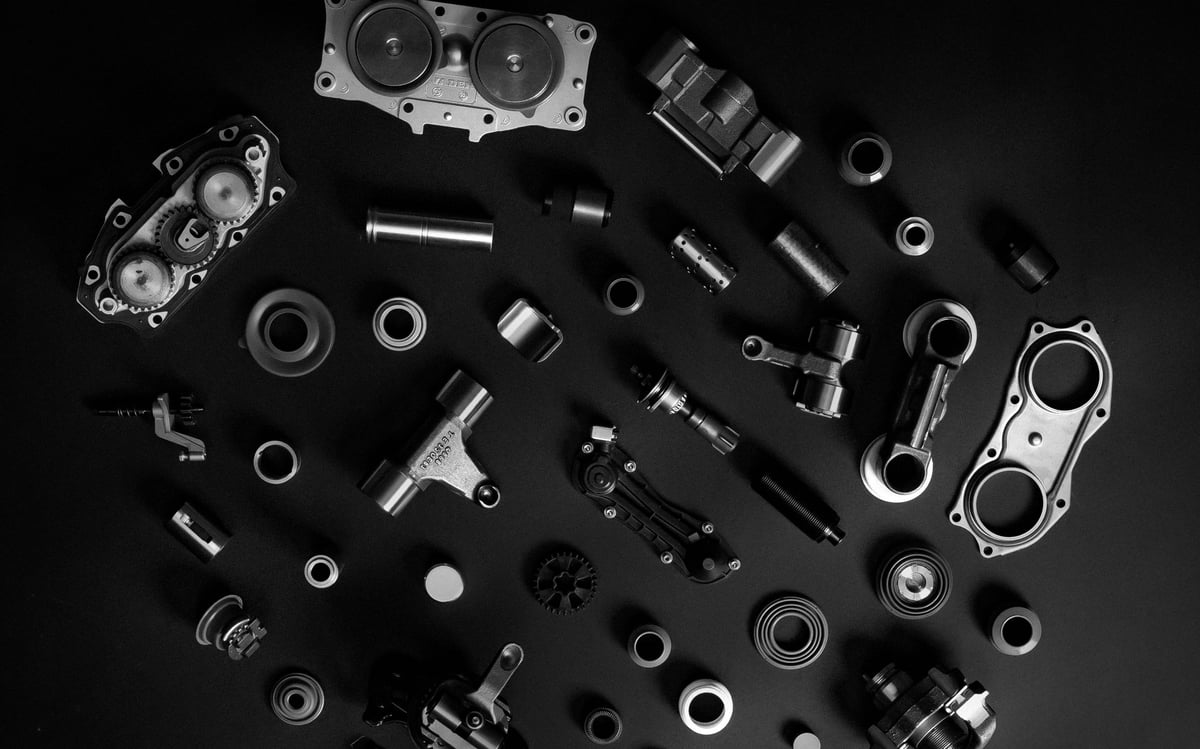

Zestawy naprawcze zacisków hamulcowych: przywracanie sprawności układów hamulcowych pojazdów ciężarowych

Gdy zacisk hamulcowy schodzi z osi, w warsztacie zaczyna się krótka, ale kosztowna chwila niepewności: czy ten korpus da się naprawić, czy trzeba założyć nowy? Decyzja zapada częściej na podstawie tego, co akurat jest pod ręką, niż na podstawie rzeczywistego stanu części. Montuje się ten zestaw naprawczy, który akurat leży na półce, a jeśli pojazd musi wyjechać jeszcze tego samego dnia, pomiary bywają pomijane. Podjęta prawidłowo decyzja zamyka sprawę w kilka godzin; podjęta błędnie sprowadza ten sam pojazd z tą samą usterką za trzy tygodnie – z tą różnicą, że przy drugim podejściu opcja naprawy jest już zwykle zamknięta.

Ten artykuł koncentruje się na jednym pytaniu: który poziom zestawu naprawczego wystarcza przy danej usterce zacisku, kiedy naprawa jest zabroniona, jak zbudować w warsztacie proces zapewniający jakość naprawy i jak udowodnić, że naprawa została wykonana prawidłowo. Naszym tematem jest więc decyzja i proces. Naprawa zacisku hamulcowego w pojeździe ciężarowym jest technicznie możliwa; pytanie brzmi, czy w danym przypadku jest to właściwy wybór, a jeśli tak – jak poprowadzić tę pracę.

Pierwsza decyzja przy usterce zacisku: naprawa czy wymiana?

Zacisk hamulcowy w pneumatycznym hamulcu tarczowym przenosi siłę na okładzinę cierną i za pomocą własnego mechanizmu kompensuje narastający wraz ze zużyciem luz. Ta pierwsza funkcja wiąże się z surową siłą, druga – z precyzyjnym mechanizmem. Decyzja o naprawie zacisku sprowadza się w gruncie rzeczy do jednego rozróżnienia: czy usterka dotyczy strony siłowej, strony precyzyjnej, czy samego korpusu?

Strona siłowa to elementy ochronne i układ prowadzenia ślizgowego: rozdarty mieszek przeciwpyłowy, zużyta tuleja prowadząca, zakleszczony sworzeń. To usterki, które zamyka zdefiniowany zestaw naprawczy, a efekt naprawy da się zmierzyć. Strona precyzyjna to mechanizm regulacyjny i układ popychacza; tu naprawa również jest możliwa, ale wynik zależy bezpośrednio od czystości pracy i dyscypliny montażu. Trzecia warstwa to sam korpus: jeśli korpus i wspornik zostały uszkodzone, żaden zestaw naprawczy tego nie cofnie.

W praktyce pierwszą decyzję wyznaczają trzy pytania. Pierwsze: czy korpus i wspornik są nienaruszone? Drugie: czy usterka ogranicza się do jednego podzespołu, czy jest rozległa? Trzecie: czy dzisiejszy budżet czasowy postoju pojazdu w ogóle pozwala na naprawę? Pierwsze pytanie jest progiem technicznym i jeśli odpowiedź brzmi „nie”, dwa pozostałe w ogóle nie padają. Drugie pytanie wyznacza poziom zestawu naprawczego. Trzecie nie jest już pytaniem warsztatu, lecz floty, i jego właściwa odpowiedź zależy od konkretnego pojazdu.

Błędna decyzja kosztuje w obie strony. Wymiana zacisku, który dało się naprawić, oznacza wyrzucenie sprawnego korpusu, a zwykle też rdzenia podlegającego zwrotowi. Naprawa zacisku, którego naprawiać nie wolno, jest droższa: praca zostaje otwarta po raz drugi, pojazd staje po raz drugi, a nowo zamontowane elementy z pierwszej naprawy też idą na straty. Dlatego kolejność decyzji ma znaczenie: najpierw kryteria odrzucenia, potem poziom, na końcu harmonogram. Warsztat, który działa w odwrotnej kolejności, to warsztat, do którego pojazdy wracają najczęściej.

Od objawu usterki do poziomu zestawu naprawczego: tabela decyzyjna

Zestawy naprawcze nie są jednym pudełkiem, lecz rodziną o stopniowo rosnącym zakresie. Praktyczne w warsztacie jest myślenie o nich nie w kategoriach nazw handlowych, lecz poziomów: poziom opisuje, do której warstwy sięga usterka, i wprost wskazuje decyzję.

Poziom 0 obejmuje wyłącznie zewnętrzne elementy ochronne: mieszki przeciwpyłowe, osłony i ich pierścienie mocujące. Wcześnie wychwycone rozdarcie zamyka się na tym poziomie i jest to najtańsza możliwa interwencja po stronie zacisku. Własne formy uszkodzeń elementów ochronnych, problemy z osadzeniem i szczegóły wymiany opisuje osobne źródło: Popychacz zacisku hamulcowego i mieszek przeciwpyłowy – wymiana.

Poziom 1 to układ prowadzenia ślizgowego: sworznie prowadzące, tuleje, ich mieszki i elementy mocujące. Jeśli w zacisku typu przesuwnego ten układ się zakleszcza, zacisk nie może centrować się względem tarczy; okładzina po jednej stronie zużywa się szybko, po drugiej niemal wcale. Własne objawy usterek i szczegóły wymiany tego układu opisuje: Sworzeń, tuleja i śruba zacisku: awarie, wymiana, serwis.

Poziom 2 to zestaw gumowy, w którym jednocześnie odnawia się uszczelnienia i elementy ochronne. Poziom 3 sięga aż do mechanizmu regulacyjnego i układu popychacza. Poziom 4 to pełna regeneracja: mechanizm, układ ślizgowy i elementy ochronne są odnawiane razem, a zacisk zostaje w praktyce zbudowany od nowa. Procedurę, wymagane wyposażenie i podzadania tego najszerszego poziomu opisuje: Regeneracja zacisku hamulcowego: objawy, wymiana, serwis. Poziom 5 nie jest poziomem naprawy – to sytuacja, w której naprawę się odrzuca, a zacisk wymienia.

Poniższa tabela zestawia objaw widoczny w terenie z miejscem, na które trzeba spojrzeć po demontażu, oraz z poziomem, który prawdopodobnie wystarczy. To nie jest gwarancja diagnozy, lecz punkt wyjścia; ostateczna decyzja zapada po przejściu kryteriów odrzucenia i bramek pomiarowych.

Prawdziwa wartość tej tabeli ujawnia się przy czytaniu od prawej do lewej. Skoro w ręku mamy zestaw danego poziomu, wiadomo, jakie objawy może on zamknąć. Próba zamknięcia zestawem poziomu 1 usterki wynikającej z mechanizmu regulacyjnego nie usuwa awarii – to zaplanowanie drugiego przyjazdu tego samego pojazdu.

Normy i dalsza lektura

Zagadnienie to podlega przepisom wyposażeniowym dla pojazdów użytkowych z hamulcami pneumatycznymi. W USA federalna norma hamulców pneumatycznych FMVSS 121 (49 CFR 571.121) określa zbiorniki, zabezpieczenia i czasy, jakie musi zapewnić zgodny układ, a Europa stosuje równoważne limity Regulaminu EKG ONZ (UNECE) nr 13. Więcej szczegółów znajdziesz w wymaganiu skuteczności hamowania na drodze w 49 CFR 393.52. Zawsze sprawdzaj konkretne wartości z aktualnym przepisem i danymi serwisowymi producenta pojazdu.

W Polsce te same wymagania reguluje prawo krajowe: ustawa Prawo o ruchu drogowym określa obowiązek utrzymania pojazdu w stanie technicznym zapewniającym bezpieczeństwo, a szczegółowe warunki dla układu hamulcowego zawiera rozporządzenie w sprawie warunków technicznych pojazdów.

Sytuacje, w których naprawa jest zabroniona: kryteria odrzucenia

Nie każdy zacisk nadaje się do naprawy. Przyjęcie tego jako zasady jest najskuteczniejszym zabezpieczeniem warsztatu, bo gdy decyzja o naprawie zapada pod presją, to właśnie ten próg jest pierwszą rzeczą, którą się pomija. Kryteria odrzucenia to nie lista „lepiej byłoby nie naprawiać” – to lista „jeśli naprawimy, bezpieczeństwa hamowania nie da się udowodnić”.

Wspólna logika jest taka: zestaw naprawczy odnawia elementy, które się zużywają lub starzeją. Jedyną rzeczą, której nie odnowi, jest sama konstrukcja nośna. Korpus, wspornik, geometria gniazd i integralność gwintów pozostają poza zakresem zestawu; jeśli którykolwiek z nich nosi trwałe uszkodzenie, wynik nie jest wiarygodny, nawet jeśli każdy element w pudełku jest nowy.

Tym, co utrudnia stosowanie kryteriów odrzucenia, nie jest technika, lecz moment ich zastosowania. Podjęcie decyzji o odrzuceniu po zakończeniu demontażu wygląda jak zmarnowanie dotychczasowej pracy; tymczasem kontynuowanie naprawy gwarantuje, że tę samą pracę wykona się po raz drugi, w gorszych warunkach. Dlatego kryteria odrzucenia stosuje się od razu po demontażu, jeszcze przed czyszczeniem i przed otwarciem pudełka z częściami.

Co mierzy się przed rozpoczęciem naprawy?

Bramka pomiarowa to część, która uzasadnia decyzję o naprawie. Każda linijka daje wynik „przechodzi” albo „zatrzymuje”; jeśli wszystkie przejdą, naprawa się zaczyna, jeśli choć jedna zatrzyma, sprawa wraca do kryteriów odrzucenia. Kolejność nie jest przypadkowa: najpierw bramki dotyczące konstrukcji, potem te, które wyznaczają wybór poziomu.

Żadna z tych bramek nie podaje konkretnej liczby; minimalna grubość tarczy, dopuszczalne bicie, zakres luzu i wartości dokręcania pochodzą wyłącznie z aktualnej dokumentacji serwisowej producenta. Rolą bramek nie jest generowanie liczb, lecz wymuszenie kolejności: bez oceny konstrukcji nie przechodzi się do mechanizmu, bez oceny mechanizmu nie przechodzi się do poziomu.

Bramka swobody przesuwu wymaga szczególnej uwagi, bo jest najczęściej błędnie interpretowana. Jeśli zacisk trudno przesunąć ręką, mogą stać za tym trzy różne przyczyny: mechaniczne zużycie układu prowadzącego, rozdarcie elementu ochronnego, przez które dostał się brud, albo zwężenie gniazda przez korozję. Wszystkie trzy dają ten sam objaw, ale prowadzą do różnych poziomów; pierwszą i drugą się naprawia, trzecia najczęściej dotyka kryterium odrzucenia.

Proces w warsztacie, który decyduje o jakości naprawy

O wyniku naprawy zacisku decyduje bardziej sposób prowadzenia pracy niż sam zestaw. Ten sam zestaw naprawczy da dwóm różnym warsztatom dwie różne żywotności. Różnicę tworzą trzy rzeczy: czystość, kolejność i bramki kontrolne. Poniższy proces nie jest instrukcją demontażu i montażu – opisuje, który krok następuje po którym i w którym miejscu należy się zatrzymać.

1. Przyjęcie i identyfikacja. Pojazd, oś, położenie, przebieg i zgłoszona usterka trafiają do dokumentacji w jednej linijce. Zacisk fotografuje się w stanie zamontowanym, zanim zostanie zdjęty; kierunku, połączeń i styku z sąsiednimi częściami nie da się później odtworzyć z pamięci.
2. Zweryfikuj zgłoszenie samodzielnie. Opis kierowcy to punkt wyjścia, nie diagnoza. Swobodę przesuwu, luz okładziny, tarcie i różnicę temperatur na osi trzeba zobaczyć przed demontażem; część z tych objawów znika po rozłożeniu części.
3. Sprawdź jednocześnie drugą stronę. Drugi zacisk tej samej osi decyduje, czy usterka się powtórzy. Odkładanie tego kroku na później to najczęstszy sposób dzielenia jednej pracy na dwie.
4. Oględziny na sucho. Przed myciem odczytaj ślady: wilgoć i sól, kierunek wycieku smaru, kolor korozji, zadrapania powłoki. Te dowody można zebrać tylko raz.
5. Bramki pomiarowe. Przejdź kolejno przez bramki z poprzedniego rozdziału. Jeśli którakolwiek daje wynik „zatrzymuje”, praca się kończy w tym miejscu. Częściowe zastosowanie bramek jest bardziej mylące niż ich całkowite pominięcie.
6. Zapisz decyzję o poziomie. Który poziom zestawu, z jakiego powodu i które bramki zostały przejdzione – to trafia do zlecenia roboczego. Pudełko otwiera się dopiero po zapisaniu tej linijki; przedwcześnie otwarte pudełko zamyka opcję zwrotu.
7. Czyszczenie. Metoda musi być dopasowana do powierzchni; unika się metod zdzierających powłokę, niszczących geometrię gniazda i pozostawiających ostre krawędzie. Kanały ślepe i powierzchnie osadzenia po oczyszczeniu suszy się do końca; wilgotne gniazdo nie przetrwa naprawy do pierwszej zimy.
8. Przygotowanie części. Zestaw otwiera się i przelicza zawartość, zanim zacznie się pracę; przy brakującym lub błędnym elemencie praca się nie zaczyna. Smar musi być typu wskazanego przez producenta dla danego zacisku; smar dobrany „bo akurat był pod ręką” pęcznieje elastomer i sprowadza usterkę po kilku miesiącach.
9. Środowisko montażu. Czysty stół, osobny pojemnik na zdemontowane części, miejsce z dala od pyłu. Zacisk pozostawiony w połowie pracy się zabrudzi; pracę planuje się tak, by zakończyć ją w jednym podejściu.
10. Pośrednia bramka kontrolna. Zaraz po zakończeniu montażu, jeszcze przed zamontowaniem na pojeździe, sprawdza się na stole swobodę ruchu i zachowanie regulacji. Zacisk, który nie przejdzie tej próby na stole, nie trafia na pojazd; żadna usterka nie zniknie sama po zamontowaniu.
11. Moment i kolejność dokręcania. Wartości i kolejność pochodzą z aktualnej dokumentacji producenta, nie z domysłu, a zastosowaną wartość zapisuje się w dokumentacji. Elementów złącznych oznaczonych jako jednorazowe nie używa się ponownie.
12. Zapis i etykieta. Zastosowany poziom, użyty zestaw, wyniki pomiarów i data trafiają do dokumentacji zacisku. Pominięcie tego kroku sprawia, że przy kolejnym przyjeździe decyzję podejmuje się od zera.

Weryfikacja po naprawie: co i jak udowodnić?

Naprawa kończy się nie w chwili zamontowania zacisku na pojeździe, lecz w chwili zakończenia weryfikacji. Celem nie jest stwierdzenie „działa”, lecz pokazanie w sposób możliwy do udokumentowania, że działa; to rozróżnienie ma znaczenie decydujące w każdej sytuacji, gdy naprawa jest rozpatrywana w ramach gwarancji.

1. Kontrola na stole: swobodny ruch, zachowanie regulacji i osadzenie elementów ochronnych sprawdza się przed zamontowaniem na pojeździe.
2. Kontrola mechaniczna na pojeździe: sprawdza się swobodę przesuwu, luz okładziny i brak tarcia w jakimkolwiek punkcie.
3. Zapis dokręcania: zastosowane wartości i kolejność zapisuje się z odniesieniem do dokumentacji producenta.
4. Statyczna kontrola hamulca: przy normalnym ciśnieniu roboczym w obwodzie hamulec zostaje zastosowany i zwolniony; obserwuje się pełny powrót.
5. Kontrola osi na stanowisku diagnostycznym hamulców: porównuje się siły hamowania po prawej i lewej stronie tej samej osi.
6. Jazda testowa i porównanie temperatur: po krótkiej jeździe porównuje się temperatury po obu stronach osi; wyraźna różnica wskazuje na tarcie.
7. Ponowna kontrola przy pierwszym serwisie: po kilku dniach eksploatacji ponownie sprawdza się połączenia, elementy ochronne i luz.

Ostatnia kolumna tej tabeli w większości warsztatów pozostaje pusta i to właśnie tam jest prawdziwa strata. Weryfikacja mogła zostać wykonana, ale dopóki nie została zapisana, liczy się jako niewykonana. W naprawie, która później budzi wątpliwości, jedyne, co można pokazać, to zapisane tego dnia pomiary i obserwacje.

Dyscyplina pracy na osi: dlaczego nie naprawia się tylko jednej strony?

Hamulec pracuje nie na jednym kole, lecz na całej osi. Różnica siły hamowania między dwiema stronami tej samej osi bezpośrednio decyduje o zachowaniu pojazdu podczas hamowania i jest jedną z pierwszych wielkości mierzonych podczas przeglądu. Dlatego ingerencję po stronie zacisku zasadniczo rozpatruje się na poziomie całej osi.

Praca tylko na jednej stronie niesie trzy konkretne ryzyka. Pierwsze to równowaga: jeśli po jednej stronie układ ślizgowy jest odnowiony, a po drugiej zaczyna się zacinać, obie strony przy tym samym ciśnieniu wytwarzają różną siłę. Drugie to tempo zużycia: strona pracująca swobodnie wykonuje większość pracy, jej okładzina zużywa się szybciej i w krótkim czasie powstaje nowa nierównowaga. Trzecie to zanieczyszczenie diagnozy: jeśli nie wiadomo, która strona i kiedy była naprawiana i na jakim poziomie, nie da się ustalić przyczyny źródłowej.

Dyscyplina pracy na osi nie oznacza, że „za każdym razem naprawia się oba zaciski”. Oznacza, że decyzję podejmuje się na poziomie całej osi. Jeśli jedna strona ma być naprawiona, drugą przeprowadza się przez te same bramki pomiarowe, a wynik zapisuje. Jeśli druga strona jest sprawna, ten zapis ma wartość przy kolejnym przyjeździe; jeśli nie jest sprawna, to i tak jest to praca, którą trzeba zamknąć w ramach tego samego zlecenia.

Ta sama dyscyplina obowiązuje po stronie okładzin i tarcz, choć mają one własne wartości graniczne i wykraczają poza zakres tego artykułu. Zasada, którą warto tu zapamiętać, jest prosta: interwencji po stronie zacisku nie uznaje się za zakończoną, dopóki nie sprawdzono drugiej strony osi.

Ekonomia floty: czas postoju, zarządzanie rdzeniem i gwarancja

Dla warsztatu naprawa jest decyzją techniczną; dla floty ta sama decyzja jest decyzją o postoju. Wyboru nie da się sprowadzić do porównania ceny części; w rachunku jest co najmniej pięć pozycji: część, robocizna, czas postoju pojazdu, praca utracona w tym czasie oraz prawdopodobieństwo, że usterka wróci.

Liczbowa wartość tych pozycji jest inna w każdej flocie. Poniższy schemat pokazuje, w którą stronę przechyla się decyzja; konkretne liczby flota wstawia na podstawie własnych danych.

Zarządzanie rdzeniem to najczęściej pomijana pozycja tego rachunku. Korpus zdjęty przy wymianie w większości systemów zaopatrzenia ma wartość podlegającą zwrotowi, ale realizuje się ją tylko wtedy, gdy korpus wraca w odpowiednim stanie. Pozostawienie rdzenia na otwartym powietrzu, układanie na nim innych części albo mieszanie go bez oznaczenia po cichu zeruje tę wartość. W dobrze zorganizowanym systemie zdjęty korpus jest oznaczany jeszcze tego samego dnia i zbierany w zamkniętym pojemniku.

Kwestia gwarancji również wiąże się z dokumentacją. Aby naprawę można było rozpatrzyć w ramach gwarancji, zwykle trzeba wykazać trzy rzeczy: że użyto zestawu właściwego poziomu, że montaż wykonano w warunkach opisanych przez producenta i że przeprowadzono weryfikację. Prowadzenie dokumentacji nie jest więc dodatkową pracą – jest samym prawem do gwarancji.

Identyfikowalność i dokumentacja naprawionego zacisku

Naprawiony zacisk to część, która ma swoją historię. Jeśli ta historia nie zostanie zapisana, przy kolejnym przyjeździe część znów staje się „nieznana”, a te same decyzje podejmuje się od zera. Identyfikowalność podnosi jakość decyzji nie tylko dla jednego zacisku, lecz dla całej floty.

Pola, które powinny znaleźć się w dokumentacji, są proste i mieszczą się w jednej linijce:

• Identyfikacja: pojazd, oś, strona (prawa/lewa), data i przebieg.
• Zgłoszenie: opis kierowcy oraz objaw potwierdzony przez warsztat.
• Bramki pomiarowe: która bramka została zaliczona, a która zatrzymała proces.
• Decyzja: wybrany poziom i jego uzasadnienie; jeśli podjęto odrzucenie – na podstawie którego kryterium.
• Użyty zestaw: poziom i informacja o partii.
• Weryfikacja: wyniki kontroli na stole, równowagi osi i jazdy testowej.
• Dokręcanie: zastosowane wartości i odniesienie do dokumentacji.
• Druga strona: co zaobserwowano na drugim zacisku tej samej osi.

Wartość tych zapisów ujawnia się nie pojedynczo, lecz w miarę ich gromadzenia. Trzy zapisy tworzą już wzorzec: powtarzające się rozdarcia elementów ochronnych w pojazdach na tej samej trasie wskazują na warunki drogowe, nasilające się w określonej porze roku zacinania każą przyjrzeć się myciu i korozji, a powtarzające się wczesne usterki w pracy tego samego zespołu każą przyjrzeć się dyscyplinie montażu.

Podsumowanie: naprawa to nie część, lecz łańcuch decyzji

O sukcesie naprawy zacisku decyduje nie zawartość pudełka, lecz moment, w którym podjęto decyzję o jego otwarciu. Łańcuch działa zawsze w tej samej kolejności: najpierw kryteria odrzucenia, potem bramki pomiarowe, potem decyzja o poziomie, potem czysty i nieprzerwany proces pracy, a na końcu weryfikacja i dokumentacja. Pominięcie któregokolwiek z tych ogniw nie kończy się całkowitym niepowodzeniem naprawy – kończy się czymś gorszym: naprawa wygląda na częściowo udaną, a usterka wraca po kilku miesiącach.

W tym artykule celowo nie podano ani jednej konkretnej liczby, ponieważ wartości decydujące w naprawie zacisku zależą od typu i pojazdu, a jedynym wiarygodnym źródłem jest aktualna dokumentacja serwisowa producenta. Tym, co można tu przekazać, jest decyzja: przy jakim ustaleniu się zatrzymać, przy jakim kontynuować i jak udowodnić, co zostało zrobione.

VADEN produkuje komponenty pneumatycznych układów hamulcowych i zestawy naprawcze dla pojazdów ciężarowych; kryteria decyzyjne i punkty weryfikacji opisane w tym artykule to zagadnienia, nad którymi pracujemy wspólnie z informacjami zwrotnymi z warsztatów. Dla szerszej pracy obejmującej jednoczesne odnowienie wszystkich podzespołów naturalnym rozwinięciem tego artykułu jest Regeneracja zacisku hamulcowego: objawy, wymiana, serwis.
