303.02.0106 Compatibile con JAC e King Long
303.02.0106
Riepilogo

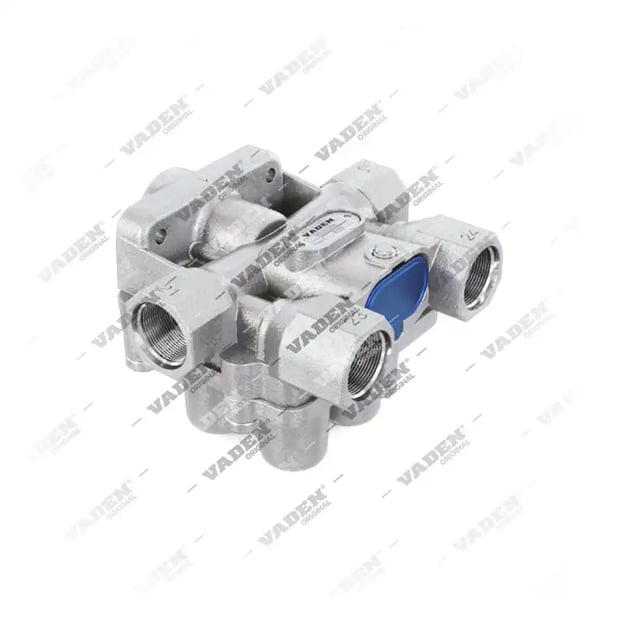

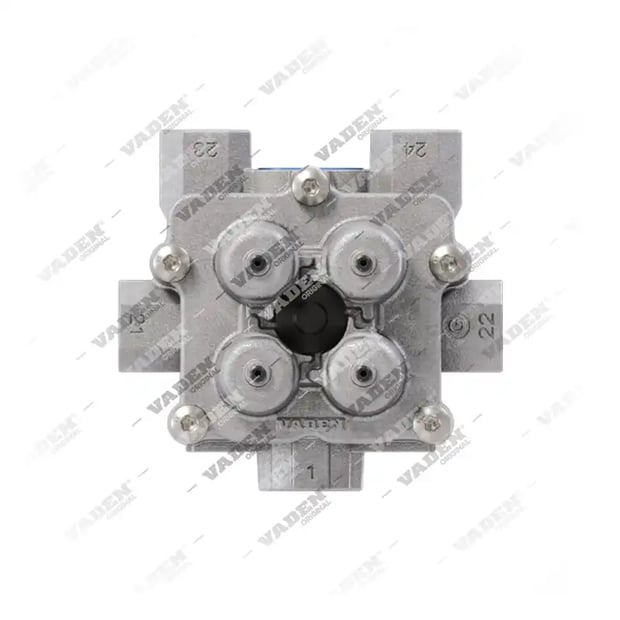

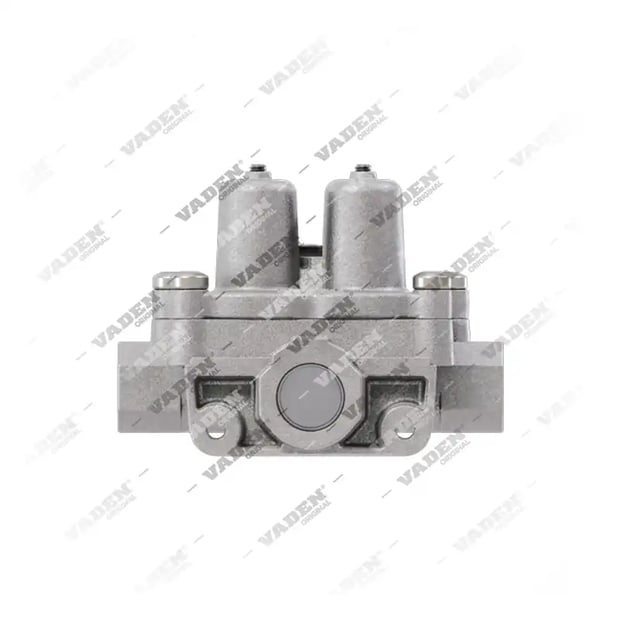

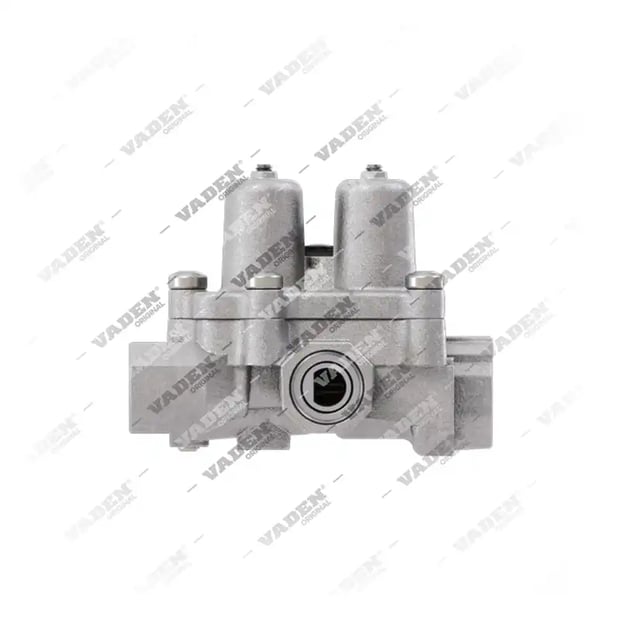

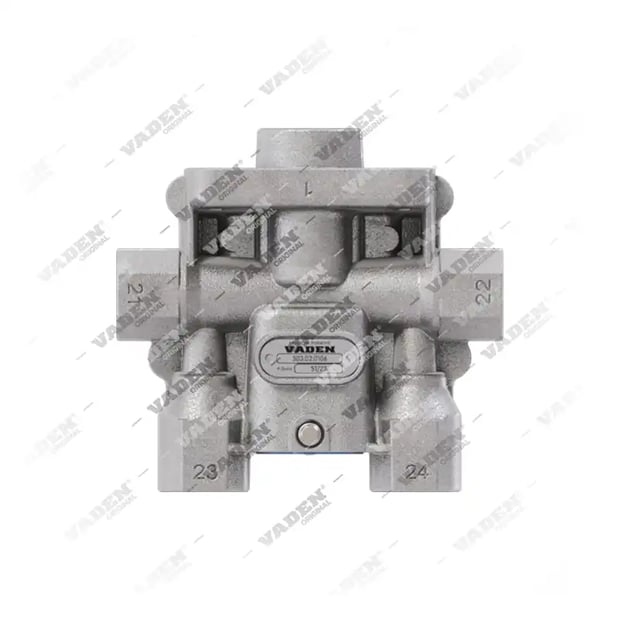

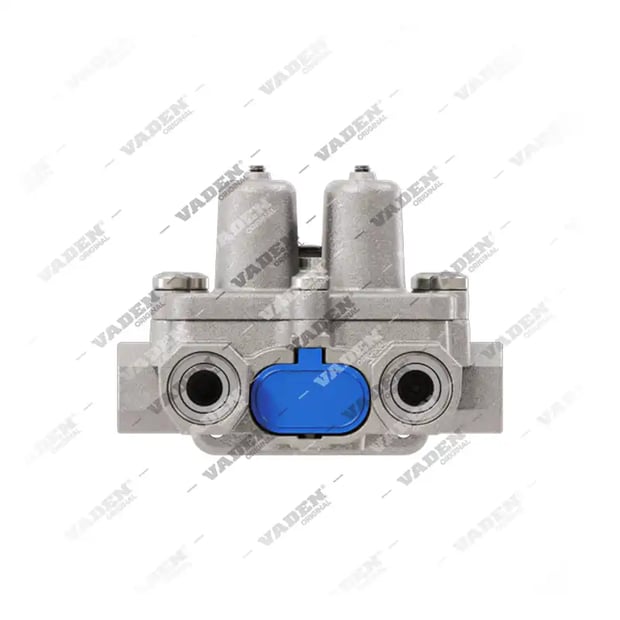

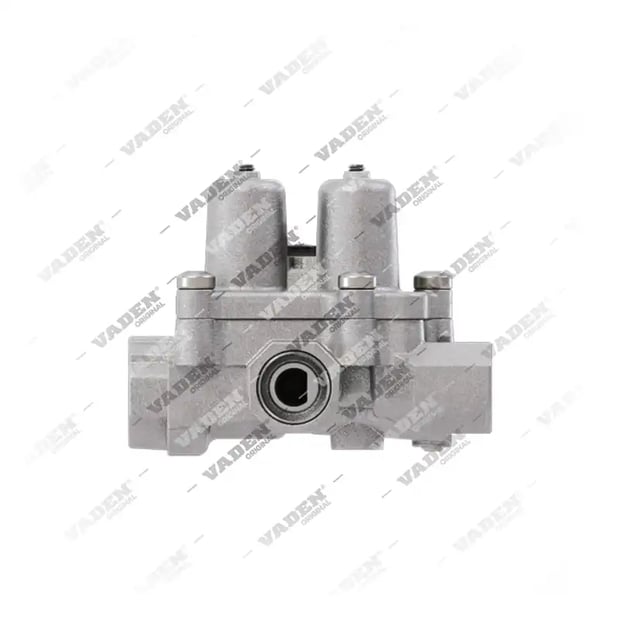

Valvola di protezione a 4 circuiti progettata per sistemi frenanti pneumatici di JAC e King Long. Caratterizzata da porte M22x1,5 Voss e pressioni di apertura/chiusura ottimizzate per garantire la sicurezza del veicolo. Equivale ai codici OE JAC 59480Y43G6, King Long 235500350 e WABCO 9347144030.
| Codice EAN | 8683457009776 |
|---|
Pronti per l'ordine
Codici OEM Compatibili
-
WABCO
- 934 714 403 0
-
KING LONG
- 235500350
-
JAC
- 59480-Y43G6
Descrizione
Funzione della valvola di protezione
Questa valvola di protezione a 4 circuiti è un componente fondamentale per la gestione della pressione pneumatica nei veicoli commerciali pesanti. La sua funzione principale consiste nel distribuire l'aria nei quattro circuiti indipendenti del sistema frenante, garantendo che un eventuale guasto o una perdita in una singola linea non comprometta l'efficacia degli altri circuiti, mantenendo così la capacità frenante del veicolo.Compatibilità con i veicoli
Il componente è progettato per essere utilizzato su veicoli di marche come JAC e King Long. È inoltre compatibile con i sistemi WABCO, assicurando un'integrazione perfetta all'interno dell'impianto pneumatico complessivo del mezzo pesante.Specifiche tecniche e installazione
Per un corretto funzionamento, si raccomanda di verificare che le porte M22x1,5 Voss siano correttamente serrate e che le pressioni di apertura (6,9 BAR per i circuiti 21, 22 e 24; 7 BAR per il circuito 23) e di chiusura (6,4 BAR) rientrino nei parametri operativi previsti dal produttore del veicolo.Manutenzione del sistema
La manutenzione regolare delle valvole di protezione assicura la continuità della sicurezza durante la guida. È possibile consultare la lista di compatibilità per ulteriori dettagli tecnici.Corrispondenze OE
303.02.0106 (Valvola di protezione a 4 circuiti) è l'equivalente dei codici OE JAC, King Long e WABCO. Questo ricambio sostituisce direttamente il codice OE JAC 59480Y43G6. Sostituisce inoltre il codice OE King Long 235500350 e il codice OE WABCO 9347144030.Specifiche tecniche
| Porta 1 | M22x1,5 Voss |
|---|---|
| Pressione di apertura 21 | 6,9 BAR |
| Pressione di apertura 22 | 6,9 BAR |
| Pressione di chiusura 21 | 6,4 BAR |
| Pressione di chiusura 22 | 6,4 BAR |
| Pressione di chiusura 23 | 6,4 BAR |
| Pressione di chiusura 24 | 6,4 BAR |
| Pressione di apertura 23 | 7 BAR |
| Pressione di apertura 24 | 6,9 BAR |
| Porta 21 | M22x1,5 Voss |
| Porta 22 | M22x1,5 Voss |
| Porta 23 | M22x1,5 Voss |
| Porta 24 | M22x1,5 Voss |
Altri OEM
JAC
- 59480-Y43G6
KING LONG
- 235500350
WABCO
- 9347144030
- 934 714 403 0
Prodotti Correlati
Kit di riparazione
Veicoli compatibili
| Marca | Modello | Tipo di modello | Motore |
|---|---|---|---|
| JAC | |||
| KING LONG | |||
| WABCO |
FAQ
A cosa serve la valvola di protezione a 4 circuiti?
Isola i singoli circuiti in caso di perdite d'aria, distribuendo la pressione nei quattro canali indipendenti per mantenere la capacità frenante del veicolo.
Quali sono le specifiche delle porte di collegamento?
La valvola è dotata di porte con filettatura M22x1,5 Voss per un collegamento sicuro e standardizzato nel sistema pneumatico.
È compatibile con i sistemi WABCO?
Sì, questo componente è progettato per essere compatibile con i sistemi frenanti WABCO utilizzati su mezzi pesanti.
Qual è la pressione di apertura tipica?
La pressione di apertura varia tra 6,9 BAR e 7 BAR a seconda del circuito specifico da proteggere.
Quali sono i codici OE di questo ricambio?
303.02.0106 sostituisce direttamente il codice OE JAC 59480Y43G6. Sostituisce inoltre il codice OE King Long 235500350 e il codice OE WABCO 9347144030.
