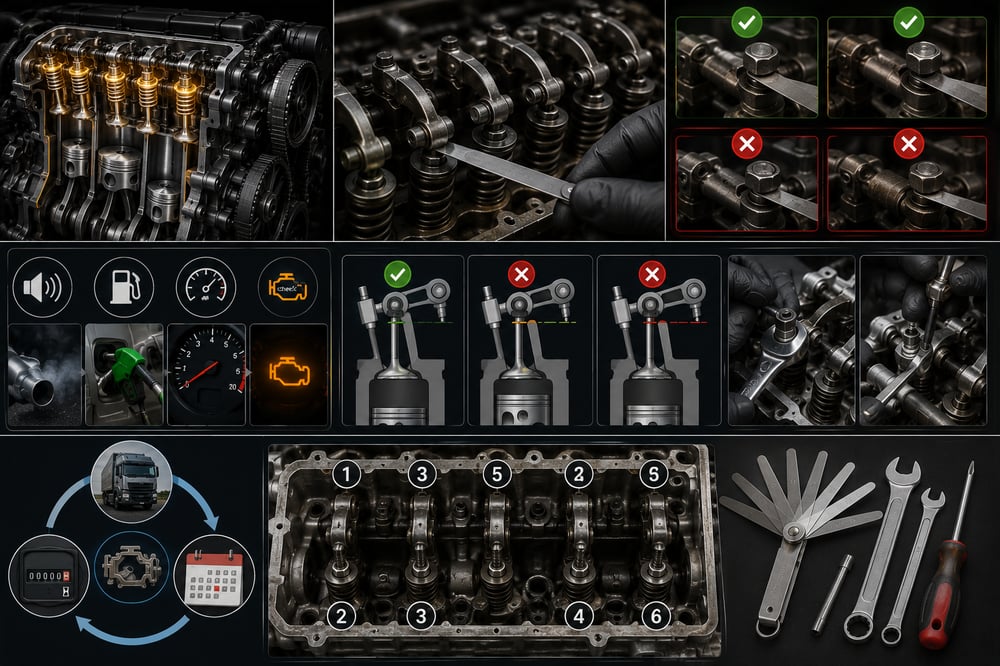

Cos'è la Regolazione delle Valvole (Bilancieri)? Perché e Quando è Necessaria?

Il ticchettio regolare sotto il coperchio bilancieri di un trattore stradale avviato di primo mattino viene quasi sempre liquidato come «rumore da motore freddo». Pochi mesi dopo lo stesso veicolo non tira più in salita: la compressione di un cilindro è nettamente bassa e, aperto il coperchio, sulla sede della valvola di scarico si vede il segno della bruciatura. L'unica cosa cambiata nel frattempo è un piccolo gioco misurato in decimi di millimetro. Questa guida tratta la regolazione delle valvole non come una voce di manutenzione, ma come un'operazione di misura che governa il comportamento termico della catena meccanica dall'albero a camme alla testa della valvola.

Cos'è il gioco valvole e perché viene lasciato?

Il gioco valvole è lo spazio libero lasciato deliberatamente, a valvola chiusa, tra gli elementi della catena di chiusura; la regolazione è l'operazione che riporta questo spazio al valore stabilito dal costruttore. Il gioco non è un difetto né una tolleranza di fabbricazione, ma fa parte del progetto: il suo unico scopo è impedire che, a temperatura di esercizio, la dilatazione dei componenti sollevi la valvola dalla sede e ne impedisca la chiusura completa.

La ragione è la dilatazione termica. Passando dalla temperatura ambiente a quella di esercizio, stelo della valvola, bilanciere, asta punteria e testata non si scaldano nello stesso momento né si allungano nella stessa proporzione. L'elemento più sollecitato è la valvola di scarico: è la parte più calda della catena, perché la attraversano tutti i gas caldi della combustione, ed è quella che si allunga di più. Se a freddo non si lascia gioco, lo stelo che si allunga a caldo batte sul bilanciere e tiene la valvola sollevata dalla sede di qualche centesimo di millimetro: anche un gioco così piccolo porta il motore a un danno in tempi brevi.

La seconda funzione del gioco è meno nota. La valvola smaltisce il calore per due vie: dallo stelo alla guidavalvola, e dal fungo alla sede, da cui passa alla testata raffreddata. Questa seconda via funziona solo a valvola completamente appoggiata. Se il gioco si riduce, calano tempo e pressione di contatto e la valvola non smaltisce più il proprio calore; con la temperatura il materiale si rammollisce, la sede si degrada e il processo si autoalimenta.

Valvola o «supap»? Quale terminologia si usa in officina?

Nel gergo di officina italiano il componente si chiama sempre valvola, senza varianti. Cambia invece il nome dato all'operazione: si sente parlare indifferentemente di regolazione delle valvole, registro valvole o gioco bilancieri, espressioni che indicano la stessa procedura. Questa guida usa prevalentemente «regolazione delle valvole», richiamata anche come «registro valvole» o «regolazione del gioco valvole».

Come funziona la distribuzione a valvole e dove si trova il gioco nella catena cinematica?

La maggior parte dei motori diesel pesanti usa uno schema in cui la forza viaggia lungo una lunga catena meccanica: la camma ruota e solleva la punteria; la punteria trasmette il movimento all'asta punteria; l'asta spinge un'estremità del bilanciere; il bilanciere, oscillando sul proprio asse, con l'altra estremità spinge verso il basso la valvola o il ponticello che agisce su due valvole insieme; superata la camma, la molla riporta la valvola sulla propria sede.

Il gioco si misura sull'ultimo anello della catena: tra l'estremità del bilanciere rivolta verso la valvola e la sommità dello stelo, oppure, con ponticello, tra bilanciere e ponticello. Esiste una sola condizione di validità, e la maggior parte degli errori nasce dal trascurarla: al momento della misura, la punteria della valvola interessata deve stare sul cerchio di base della camma. Il cerchio di base è la porzione circolare priva di rialzo; lì la catena è libera e il gioco reale si legge correttamente. Di qualche grado già sulla rampa, il valore misurato risulta inferiore al reale e la regolazione lascia più gioco del dovuto.

Il gioco che misurate non è quello che «vede» la valvola

Il bilanciere è una leva, e nella maggior parte dei motori i due bracci ai lati del perno non hanno la stessa lunghezza; il movimento lato asta punteria e quello lato valvola sono quindi multipli l'uno dell'altro. Il valore di gioco ha senso solo se misurato nel punto indicato dal costruttore, che può essere l'estremità del bilanciere o la vite lato asta punteria: cambiando punto cambia il valore, e applicare la cifra del manuale altrove vanifica la regolazione.

Il ponticello valvole e il meccanismo del freno motore

Nei motori con due valvole di aspirazione e due di scarico per cilindro, il bilanciere agisce tramite un ponticello che le preme entrambe; deve appoggiare in modo bilanciato e, dove ha una propria vite di registro, va equilibrato prima del gioco valvole. Sui veicoli con freno motore a decompressione il gioco del meccanismo frenante è un valore a sé; sui motori con pompa-iniettore anche il precarico dell'iniettore è una terza voce sotto lo stesso coperchio. Poiché si influenzano a vicenda, la sequenza OE non va mai alterata.

Le due facce della disregolazione: gioco stretto e gioco largo

La disregolazione delle valvole non è un guasto unico: a seconda della direzione in cui si sposta il gioco, agiscono due meccanismi di danno completamente diversi. L'equivoco più pericoloso in officina è dare per scontato che un motore silenzioso abbia una regolazione corretta: il gioco largo, rumoroso, si nota; il gioco stretto, che avanza in silenzio, è quello che manda fuori uso il motore.

Perché il gioco stretto brucia la valvola?

Dallo spazio tra fungo e sede, quando la valvola non chiude a caldo, comincia a trafilare gas di combustione ad alta temperatura; da una sezione così stretta il getto acquista velocità ed erode la sede quasi come un cannello ossidrico. La valvola, non smaltendo più il proprio calore, si scalda ulteriormente: il materiale si rammollisce e la sezione si allarga, fino alla cricca sul fungo e, nei casi gravi, al distacco del bordo, con danni pesanti a pistone, canna cilindro e testata. L'aspetto riparativo è nella guida gruppo valvole motore e spessore di registro; una regolazione disciplinata rende superflua quella riparazione.

In che modo il gioco largo logora il motore?

Il profilo della camma non è un rialzo casuale: a inizio e fine lobo ci sono rampe che avviano e terminano il movimento in modo graduale. Col gioco che cresce, la catena consuma a vuoto queste rampe e il contatto si stabilisce con un urto dove il moto accelera. L'urto ripetuto scheggia progressivamente l'estremità del bilanciere, la testa sferica della vite di registro, la superficie del ponticello e la punta dello stelo; l'usura allarga il gioco e il processo si autoalimenta. La valvola apre più tardi, chiude prima e ha alzata ridotta: l'aria che entra diminuisce e lo scarico non si evacua del tutto. Risultato: perdita di potenza agli alti regimi, maggior consumo e scarico più scuro sotto carico.

Quali sintomi compaiono quando la regolazione delle valvole è alterata?

La regolazione delle valvole è una delle voci di manutenzione i cui sintomi si confondono più facilmente con altri guasti. Non ogni rumore proveniente da sotto il coperchio bilancieri dipende dalla regolazione; al contrario, non ogni problema di regolazione produce rumore. L'approccio corretto è valutare il sintomo insieme alle condizioni di funzionamento: se il rumore compare a freddo o a caldo, come varia con il regime e se persiste sotto carico restringe di molto il campo delle cause.

La prova di tenuta del cilindro è il metodo più utile per distinguere questi sintomi. Con il cilindro al punto morto superiore di fine compressione si immette aria compressa e si ascolta da dove proviene la perdita: dal collettore di aspirazione indica la valvola di aspirazione, dal tubo di scarico la valvola di scarico, dal bocchettone dell'olio segmenti o canna cilindro. Anche quando la misura segnala un gioco stretto, questo è l'unico dato pratico che dice se il danno si è già esteso alla sede.

Quando è necessaria la regolazione delle valvole?

La regolazione delle valvole si rende necessaria per tre motivi distinti, che è importante non confondere tra loro: la manutenzione periodica, il controllo a fronte di un sintomo e la regolazione obbligatoria dopo un intervento sul meccanismo.

• Intervallo di manutenzione periodica: varia a seconda della famiglia motore, del profilo d'uso e del costruttore; alcuni motori lo indicano in chilometri, altri in anni. L'unica fonte valida è la tabella di manutenzione del veicolo stesso, mai quella di una marca concorrente.
• Controllo dopo rodaggio o revisione generale: nei motori nuovi o appena revisionati le sedi si assestano nelle prime ore di funzionamento e il gioco si riduce; il controllo al primo tagliando condiziona la salute di tutto il periodo successivo.
• A fronte di un sintomo: se compare uno dei segnali elencati in tabella, in particolare un ticchettio regolare o un calo di compressione inspiegato su un cilindro, non si aspetta la scadenza dell'intervallo.
• Dopo ogni intervento che richieda lo smontaggio del coperchio: obbligatoria dopo smontaggio testata, sostituzione guarnizione testata, interventi sull'asse bilancieri o sull'asta punteria, rimozione iniettori e rettifica valvole; il riserraggio dei bulloni del coperchio cambia la geometria della catena.
• Più frequente nei profili d'uso gravosi: distribuzione urbana, raccolta rifiuti, autobus di linea, betoniere e settore minerario — con temperature di scarico elevate e molti cicli di avviamento/spegnimento — accelerano l'arretramento della sede valvola. Sugli autobus a metano il carico termico sul lato valvole è ancora più elevato.

Come si esegue la misura? Spessimetro e differenza tra motore caldo e freddo

Lo strumento di misura è il set di spessimetri: lamine sottili in acciaio con lo spessore inciso sopra, fatte scorrere tra l'estremità del bilanciere e lo stelo della valvola. La lettura corretta non è del tipo «passa o non passa», ma una sensazione di attrito leggero e uniforme: la lamina deve entrare senza forzare, ma senza nemmeno scorrere libera. Forzarla solleva il bilanciere e fa apparire il gioco più grande del reale; una lamina troppo libera dà invece l'impressione di un valore inferiore.

Il metodo più affidabile è la verifica a due lamine: quella di spessore immediatamente inferiore al target deve entrare agevolmente, quella immediatamente superiore non deve entrare. Elimina così la variabilità della «sensazione» soggettiva e garantisce coerenza tra più tecnici. Le lamine devono essere piatte, pulite e non incurvate; su un'estremità di bilanciere scheggiata una lamina piatta non darà mai una lettura corretta, e il componente va valutato prima di procedere.

Regolazione a motore caldo o a motore freddo?

L'unica risposta corretta è la condizione indicata dal costruttore: poiché il gioco varia con la temperatura, il valore del manuale è sempre valido per una temperatura specifica. Nei diesel pesanti la prassi diffusa è la regolazione a motore freddo; qui «freddo» significa fermo da alcune ore e vicino alla temperatura ambiente, non solo maneggiabile al tatto. Alcune famiglie motoristiche richiedono invece la misura a caldo e forniscono il valore di conseguenza.

Confondere la condizione produce un errore sistematico: applicare il valore a freddo su un motore caldo restringe il gioco, applicare il valore a caldo su un motore freddo lo lascia troppo largo; in entrambi i casi, pur avendo eseguito la regolazione, il motore resta di fatto non regolato. Nella pratica di flotta la soluzione più semplice è far entrare in officina i veicoli da regolare alla fine del turno precedente.

Approfondimenti

Per una panoramica tecnica in linguaggio semplice di questo argomento, vedere l'articolo di riferimento su Wikipedia. Verificare sempre valori e procedure specifici con i dati di assistenza del costruttore del veicolo.

Posizionamento secondo l'ordine di scoppio: quale valvola si regola e quando?

Poiché il gioco di una valvola può essere misurato solo quando la sua punteria è sul cerchio di base della camma, l'ordine di misura dipende dalla posizione dell'albero motore. In pratica si utilizzano due metodi, ed entrambi portano allo stesso risultato.

Metodo cilindro per cilindro: l'albero motore viene ruotato finché il cilindro da regolare non raggiunge il punto morto superiore (PMS) di fine compressione. In questa posizione entrambe le valvole di quel cilindro sono chiuse, i bilancieri sono liberi e il gioco può essere letto. La posizione si verifica con il riferimento PMS sul volano e con il perno di blocco; si passa poi al cilindro successivo seguendo l'ordine di scoppio.

Metodo dell'incrocio valvole: quando le valvole di un cilindro sono in incrocio — lo scarico si chiude mentre l'aspirazione si apre — le valvole del cilindro abbinato nell'ordine di scoppio si trovano sul cerchio di base e possono essere regolate. È rapido perché basta osservare il movimento invece di cercare i riferimenti; le coppie di abbinamento, però, cambiano da una famiglia motoristica all'altra e vanno prese dal manuale di officina, non da un altro motore.

In entrambi i metodi valgono due regole disciplinari. L'albero motore va sempre ruotato nel senso di rotazione normale del motore; ruotarlo all'indietro raccoglie i giochi della catena nella direzione opposta e falsa la posizione. Ogni valvola regolata va inoltre contrassegnata: su un motore a ventiquattro valvole, l'unico modo per scoprire in seguito di averne saltata una è ricominciare la misura da capo.

Come si esegue passo per passo la regolazione delle valvole?

Il flusso seguente è uno schema generale; l'ordine, il punto di misura e la coppia di serraggio variano da motore a motore e vanno presi dalla documentazione OE.

1. Portate il motore nella condizione di temperatura indicata dal costruttore; se è richiesta la regolazione a freddo, lasciate riposare il veicolo per il tempo necessario.
2. Mettete in sicurezza il veicolo su terreno piano, inserite il freno di stazionamento e i cunei; disinserite il sezionatore batteria ed evitate che il motore possa avviarsi accidentalmente.
3. Pulite l'area intorno al coperchio: la polvere che cade durante lo smontaggio finisce direttamente sull'asse bilancieri e nei condotti dell'olio. Nello smontare il coperchio ed eventuali componenti intermedi, rispettate la regola OE di sostituzione per guarnizioni e raccordi delle linee carburante.
4. Prima della misura, ispezionate a vista il meccanismo: serraggio dei bulloni dell'asse bilancieri, rettilineità delle aste punteria, appoggio libero dei ponticelli, stato delle viti di registro e dei controdadi, tracce di lubrificazione.
5. Ruotando l'albero motore nel senso di rotazione normale, portate il primo cilindro al PMS di fine compressione; verificate la posizione dai riferimenti e controllate a mano che i bilancieri siano liberi.
6. Sui motori con registro del ponticello, impostate prima l'equilibrio del ponticello secondo la procedura OE, quindi passate al gioco valvole.
7. Inserite la lamina dello spessore corretto tra l'estremità del bilanciere e lo stelo della valvola (o il ponticello) e cercate la sensazione di attrito leggero; confermate con la lamina di spessore immediatamente inferiore e quella immediatamente superiore al target.
8. Se il valore si discosta, allentate il controdado e ruotate la vite di registro finché lo spessimetro non passa con la sensazione corretta.
9. Tenendo ferma la vite di registro perché non ruoti, serrate il controdado alla coppia OE; se durante il serraggio la vite gira sul proprio asse la regolazione si sposta, quindi ripetete sempre la misura.
10. Poiché i valori di aspirazione e scarico sono diversi, verificate ogni volta a quale lato appartiene la valvola e contrassegnate quella già regolata.
11. Passate al cilindro successivo secondo l'ordine di scoppio; sui motori con freno motore o con pompa-iniettore, eseguite queste voci nell'ordine indicato dall'OE.
12. Terminati tutti i cilindri, ruotate nuovamente l'albero motore e rimisurate le prime valvole regolate; se c'è uno scostamento, l'errore è avvenuto in fase di bloccaggio.
13. Pulite le superfici del coperchio, sostituite la guarnizione e rimontate il coperchio secondo la sequenza e la coppia OE; ricollegate integralmente le linee e i connettori scollegati.
14. Avviate il motore e ascoltate il rumore al minimo e a regime medio, verificate che non vi siano perdite d'olio intorno al coperchio; ripetete il controllo dopo un breve giro di prova.
15. Registrate nella scheda del veicolo i valori misurati e quelli regolati, la data e il chilometraggio: è l'unico dato che permette il confronto alla regolazione successiva.

L'effetto dell'usura di bilancieri, asse bilancieri e punterie sulla regolazione

La regolazione delle valvole non è una riparazione, ma una compensazione dell'usura: lo spostamento del gioco nel tempo somma due processi opposti che possono mascherarsi a vicenda. Da un lato l'arretramento della sede: fungo e sede si incassano l'uno nell'altra, la valvola avanza e il gioco si restringe. Dall'altro l'usura della catena: consumandosi estremità del bilanciere, testa sferica della vite di registro, sedi dell'asta punteria, superfici del ponticello e punta dello stelo, il gioco si allarga. Un valore «normale» può nascondere una realtà in cui i due effetti si annullano; per questo l'ispezione visiva conta quanto la misura.

Una superficie usurata falsa anche la misura: un incavo sull'estremità del bilanciere impedisce alla lamina di appoggiare correttamente, e il valore letto si mescola alla profondità dell'incavo. L'usura ovalizzata nell'accoppiamento sferico tra vite e asta punteria fa invece sfuggire la regolazione in poco tempo: dopo pochi migliaia di chilometri il motore ricomincia a ticchettare, causa più comune del reclamo «la regolazione non tiene». Criteri di ispezione e sostituzione nella guida kit bilancieri e albero: guasti e sostituzione.

Il legame tra lubrificazione e regolazione

L'asse bilancieri e le boccole sono alimentati con olio in pressione; se il condotto è ostruito o l'intervallo di cambio viene superato, le boccole si usurano rapidamente e la misura restituisce un gioco oscillante, non ripetibile. Su un motore così la regolazione rimanda il problema, non lo risolve: se all'apertura del coperchio si notano zone secche sull'asse o vernice scura, va prima valutato il lato lubrificazione.

Nei motori con punterie idrauliche è necessaria la regolazione delle valvole?

Nei gruppi con punterie idrauliche il gioco non viene azzerato con una vite meccanica, ma da un elemento di compensazione che lavora con la pressione dell'olio: il pistoncino interno alla punteria mantiene la catena a gioco zero e compensa da solo le variazioni di temperatura. In questo schema non si esegue una regolazione periodica, perché non resta alcun gioco da regolare.

Una parte rilevante dei motori diesel pesanti mantiene invece la regolazione meccanica; il motivo non è una scelta progettuale ma una necessità. Alimentazione a pompa-iniettore, freni motore a decompressione e molle valvola ad alto carico generano forze superiori a quelle sopportabili da un compensatore idraulico, più diffuso sui diesel leggeri commerciali e sulle autovetture.

Un ticchettio in un gruppo idraulico non indica la necessità di una regolazione, ma un problema nel circuito dell'olio: livello basso, viscosità sbagliata, fanghi per intervallo di cambio superato, condotto ostruito o aria dal tubo di aspirazione. Un ticchettio di pochi secondi a freddo è legato al riempimento delle punterie e non è un guasto; se si prolunga, persiste dopo il riscaldamento o viene da un solo cilindro, vanno controllati punteria e circuito olio. Qui la manutenzione più efficace non è cercare una regolazione, ma mantenere la disciplina su tipo e intervallo dell'olio.

Valori tecnici e punti di controllo

La tabella seguente mostra i punti di controllo e gli ordini di grandezza. Le indicazioni della tabella non possono essere usate come valore di regolazione per nessun motore; il loro scopo è mostrare con quale precisione va eseguita la misura e cosa va registrato.

Manutenzione, durata e prassi di flotta

La regolazione delle valvole è una delle voci di manutenzione a basso costo il cui mancato controllo ha il prezzo più alto: la riparazione di una valvola bruciata richiede lo smontaggio della testata e la lavorazione della sede, mentre il controllo della regolazione è un intervento di officina di poche ore. Sul lato flotta, il guadagno viene dal gestire l'operazione per programma e non per singolo veicolo.

• Programma per famiglia motoristica: i veicoli con lo stesso motore vengono raggruppati nella stessa finestra di manutenzione; l'ordine di misura e i valori si preparano una volta sola.
• Registrazione del valore misurato: non basta annotare «regolazione eseguita»; per ogni valvola si registra il valore letto prima della regolazione, unico dato che mostra la tendenza.
• Lettura della tendenza: in un motore dove il gioco si restringe costantemente c'è arretramento della sede, in uno dove si allarga costantemente c'è usura della catena; i due casi richiedono interventi diversi.
• Controllo d'opportunità quando il coperchio è aperto: se il coperchio viene smontato per un altro intervento, si esegue anche la regolazione; smontarlo una seconda volta è un costo evitabile.
• Disciplina su olio ed equipaggiamento: viscosità e intervallo corretti determinano la durata delle boccole; le lamine dello spessimetro vanno controllate e le chiavi dinamometriche vanno inserite in un calendario di calibrazione.
• Segnalazioni del conducente: un rumore nuovo, un avviamento a freddo più lungo o una perdita di potenza avvertita in salita vanno registrati e attivano un controllo senza attendere la scadenza dell'intervallo.

Anche il monitoraggio periodico dei valori di compressione è un metodo di allerta precoce a basso costo: l'aumento nel tempo della differenza tra i cilindri segnala un indebolimento del lato valvole su un cilindro prima che il danno si estenda.

In quale punto della catena meccanica del motore si colloca la regolazione delle valvole?

Il gioco valvole non è un componente a sé, ma il risultato di una catena che inizia sull'albero a camme: il profilo della camma stabilisce quando, quanto e con quale velocità si apre la valvola. Se la camma è usurata il gioco aumenta; chiuderlo con la vite di registro fa tacere il rumore ma non restituisce l'alzata originaria, e il motore respira male. Per questo, su un cilindro con gioco inaspettatamente grande, vanno riesaminati i criteri della guida albero a camme: guasti, diagnosi e guida alla sostituzione.

Al centro della catena ci sono punteria, asta punteria, asse bilancieri e ponticello: la loro usura allarga il gioco. Alla fine ci sono valvola, molla, guida, guarnizione dello stelo e sede: l'arretramento qui lo restringe. Guarnizione e bulloni del coperchio, con il circuito di lubrificazione, ne determinano le condizioni di lavoro. La «regolazione delle valvole» è dunque un controllo periodico che riduce lo stato di salute di tutti questi componenti a un solo valore di misura.

Quasi tutti i problemi in officina si riconducono a tre cause: temperatura e punto di misura non rispettati, regolazione spostata in fase di bloccaggio, fiducia nella misura su un meccanismo usurato. Un'officina che imposta bene la condizione di misura, verifica dopo il bloccaggio e registra i valori elimina in gran parte il danno motore da valvole. In caso di dubbio, fa fede la documentazione OE aggiornata per codice motore e telaio.

Anche il meccanismo su cui viene eseguita la regolazione si usura; per i sintomi di gioco e la procedura di sostituzione, consultare la guida su bilancieri e albero dei bilancieri.
