Direction poids lourd : boîtier, pompe hydraulique et pannes

Sur un tracteur chargé qui manœuvre à la sortie d'un chantier, le chauffeur le remarque souvent le premier : la direction devient plus dure, le moteur semble « s'essouffler » en fin de braquage, et le volant ne revient pas seul au centre une fois la manœuvre terminée. Sur autoroute, le même véhicule ne pose aucun problème. À l'atelier, l'huile du réservoir est mousseuse, la poulie de la pompe est luisante, et l'on sent à la main un jeu dans la rotule de la barre de direction longitudinale : ce qui ressemble à la panne d'une seule pièce est en réalité l'affaiblissement conjoint de trois maillons. Ce guide traite la direction non comme une pièce isolée, mais comme la chaîne mécanique et hydraulique qui va du volant jusqu'au pneu.

Qu'est-ce que le boîtier de direction ? Que signifie la direction assistée hydraulique ?

Le boîtier de direction est un réducteur mécano-hydraulique qui démultiplie le mouvement du volant pour le transformer, dans la même proportion, en couple de braquage aux roues ; sur poids lourd, le circuit d'assistance hydraulique y est le plus souvent intégré. Son rôle est d'amplifier la force du chauffeur jusqu'à un niveau capable de faire pivoter un essieu qui porte des tonnes de charge.

La direction assistée hydraulique fournit une partie de cette amplification à partir de la pression d'huile produite par la puissance prélevée au moteur ; le terme « servodirection » décrit le même principe. Quand le chauffeur tourne le volant, une soupape à l'intérieur du boîtier s'ouvre, l'huile sous pression envoyée par la pompe est dirigée vers une face du piston, et ce piston vient s'ajouter à la force du chauffeur pour faire tourner l'arbre de sortie.

Cette assistance n'est pas un simple élément de confort. Le pneu d'un essieu avant chargé, braqué véhicule à l'arrêt, produit un couple de frottement considérable ; sans assistance, il faudrait tourner le volant sur des dizaines de tours d'une butée à l'autre pour vaincre ce couple.

La direction se bloque-t-elle si l'assistance est coupée ?

Non. Les boîtiers de poids lourd sont conçus pour que la voie mécanique reste continue même sans assistance hydraulique. Moteur calé, courroie cassée ou pompe en panne, la liaison mécanique entre volant et roues reste en place : la direction se braque encore, mais très durement. C'est une voie de secours pour arrêter le véhicule en sécurité, pas une autorisation de poursuivre la route.

Comment fonctionne la direction sur poids lourd ? Voie mécanique et assistance hydraulique

Deux voies fonctionnent en parallèle : la voie mécanique transmet la commande jusqu'à la roue, la voie hydraulique produit la force nécessaire pour l'exécuter. Les pannes se remarquent le plus souvent au moment précis où les deux voies se dissocient : la commande arrive, mais la force n'arrive plus.

La voie mécanique commence au volant. La colonne de direction, via les joints qui absorbent le mouvement entre cabine et châssis, atteint l'arbre d'entrée du boîtier, où le mouvement est démultiplié puis transmis à l'arbre de sortie portant le levier de direction. Ce levier est relié à la barre de direction longitudinale, qui pousse ou tire la fusée d'essieu gauche. La barre d'accouplement maintient ensuite le parallélisme des deux roues, qui pivotent enfin sur les pivots en bout d'essieu.

La voie hydraulique commence au réservoir. La pompe, entraînée par courroie ou pignon depuis le moteur, envoie l'huile sous haute pression jusqu'au boîtier. Tant que la direction n'est pas sollicitée, l'huile traverse le boîtier et repart au réservoir par la conduite de retour. Dès que le volant tourne, la soupape de l'arbre d'entrée dirige l'huile vers la face utile du piston, l'autre face s'ouvrant vers le retour, et le piston s'ajoute à la force du chauffeur.

L'essentiel est que cette assistance soit proportionnelle à la force du chauffeur. La soupape, montée sur une barre de torsion, s'ouvre d'autant plus que le chauffeur force. Sur autoroute l'assistance est presque nulle, ce qui laisse sentir la route ; en manœuvre elle s'ouvre en grand. Ce n'est pas un hasard si un véhicule est « bon sur autoroute, lourd en manœuvre ».

Principe du boîtier à billes recirculantes

Le cœur du boîtier de poids lourd est la chaîne de billes recirculantes logée entre la vis sans fin et l'écrou. Une rainure hélicoïdale de l'arbre fait face à une rainure identique dans l'écrou, et l'espace en spirale est rempli de billes en acier. En tournant, l'arbre fait rouler les billes qui poussent l'écrou dans le sens axial : le mouvement rotatif devient linéaire, et les billes en bout de course reviennent au départ par un canal extérieur. Leur rôle n'est pas de transmettre la force, mais de transformer le frottement de glissement en roulement.

La surface extérieure de l'écrou, taillée en crémaillère, engrène avec le secteur denté de l'arbre de sortie. L'écrou fait aussi office de piston : le corps du boîtier sert de cylindre, et l'huile envoyée par la soupape le pousse. Engrenage et piston réunis dans la même pièce, on parle de boîtier de direction hydraulique intégré.

Différence avec la direction à crémaillère des véhicules légers

Sur un véhicule léger, le petit pignon en bout de colonne fait coulisser directement une crémaillère ; toute la force passe par ce seul contact. Sur poids lourd, la charge imposerait des pignons de taille inacceptable. Le boîtier à billes recirculantes répartit au contraire la force sur la chaîne de billes et un large secteur denté, absorbe les chocs de la route, et intègre un réglage de jeu au niveau du secteur. Conséquence pratique : le jeu ne vient pas toujours des rotules, il peut aussi venir du réglage interne du boîtier ; un diagnostic calqué sur l'habitude du véhicule léger, qui ne regarde que les barres, passe à côté du secteur.

De quels éléments se compose le système de direction ?

Lire le système par groupes de fonctions accélère le diagnostic : chaîne mécanique, circuit hydraulique et géométrie.

La ligne la plus trompeuse est celle de la courroie : quand elle patine, le symptôme imite presque une pompe défaillante, l'assistance manque en manœuvre et se rétablit un instant à l'accélération. Vérifier la tension de courroie et l'état de la poulie avant de déposer la pompe évite, sur le terrain, le plus de remplacements inutiles.

Boîtier de direction : rôle, symptômes de panne et limite de l'entretien

Le boîtier est à la fois la pièce la plus coûteuse du système et la plus souvent mise en cause, parfois à juste titre : fuite au joint spi de l'arbre, jeu qui ne disparaît pas au centre, lourdeur nette dans un seul sens, à-coup sec ressenti en tournant. Point commun : ces signes s'observent à l'entrée même du boîtier, indépendamment des roues.

Le jeu au centre mérite un paragraphe à part. L'engrènement entre secteur et écrou est le plus serré au centre ; comme le véhicule roule des années en ligne droite, l'usure s'y concentre aussi, d'où un volant qui tourne librement de quelques degrés au point mort. La plupart des boîtiers ont une vis de réglage du secteur pour le compenser ; un serrage excessif crée à l'inverse un point dur qui empêche le retour spontané en ligne droite. Procédure et couple de réglage sont propres à chaque constructeur.

Deux erreurs sont fréquentes : croire que tout boîtier qui fuit se sauve par le simple remplacement du joint spi (la fuite est souvent la conséquence d'une usure de la portée de l'arbre, pas sa cause), et croire que l'appoint d'huile gère la fuite (un circuit dont le niveau baisse aspire de l'air en fonctionnant). Pour la cartographie détaillée des pannes, la rigueur de dépose-repose et la procédure de remplacement, voir le guide panne, diagnostic et remplacement du boîtier de direction.

Circuit hydraulique : pompe, réservoir, filtre et conduites de pression

Le circuit hydraulique forme une boucle fermée : réservoir, pompe, conduite haute pression et conduite de retour. Sa santé se lit sur un seul indicateur, l'aspect de l'huile : claire, le circuit est sain ; mousseuse, de l'air s'est infiltré ; foncée et à odeur de brûlé, il y a surchauffe ; avec des reflets métalliques, l'usure est avancée.

Les pompes sont le plus souvent à engrenages, et leur débit dépend du régime moteur. La manœuvre est donc le point le plus difficile : c'est justement quand le véhicule a le plus besoin d'assistance que le moteur est le plus proche du ralenti. Le premier signe qu'un système atteint sa limite est une assistance faible au ralenti qui se rétablit dès qu'on accélère.

Le corps de pompe porte deux organes de sécurité. Le clapet de limitation de pression empêche la pression de dépasser la limite fixée par le constructeur ; il entre en action quand la direction reste en butée. La soupape de limitation de débit fixe la quantité d'huile envoyée au boîtier aux régimes élevés. Ces deux organes sont la principale source d'échauffement de l'huile.

Le réservoir n'est pas un simple bidon : il offre le volume de décantation nécessaire pour séparer l'air de l'huile de retour, et porte souvent un tamis ou une cartouche filtrante. Un filtre colmaté augmente la mousse. Un collier desserré sur le retour peut ne rien laisser fuir tout en laissant entrer de l'air. Repérage des fuites, choix des raccords et des durites, procédure de remplacement : voir le guide tuyauterie hydraulique de direction : fuite et remplacement.

Barre de direction, levier et fixations d'essieu : la vraie source du jeu

La majeure partie du jeu ressenti au volant ne vient pas du boîtier mais de la chaîne mécanique en dessous. La force passe par des rotules sphériques : un axe conique logé dans une cage, avec un palier en plastique ou en métal entre les deux. Quand ce palier s'use, le jeu millimétrique d'une seule rotule se traduit au volant par plusieurs degrés.

Toutes les rotules ne travaillent pas de la même façon. La barre de direction longitudinale, qui transmet seule la force du boîtier, est la plus sollicitée et prend généralement du jeu la première. La barre d'accouplement transporte moins de force mais fixe la géométrie, et son jeu se traduit plutôt par l'usure des pneus. La fixation conique du levier de direction ne prend pas de jeu, elle se desserre ; le symptôme est un à-coup net au changement de sens.

Deux erreurs de contrôle sont fréquentes. La première : vérifier dans le mauvais sens, une rotule sollicitée dans son sens de travail peut ne montrer aucun jeu ; le contrôle doit se faire dans le sens qu'elle ne supporte pas normalement. La seconde : faire du jeu le seul critère, un soufflet déchiré signale la fin de vie de la rotule même sans jeu perceptible. Méthodes de contrôle, rigueur de dépose-repose et vérification après réglage : voir le guide barre de direction et barre d'accouplement pour poids lourd.

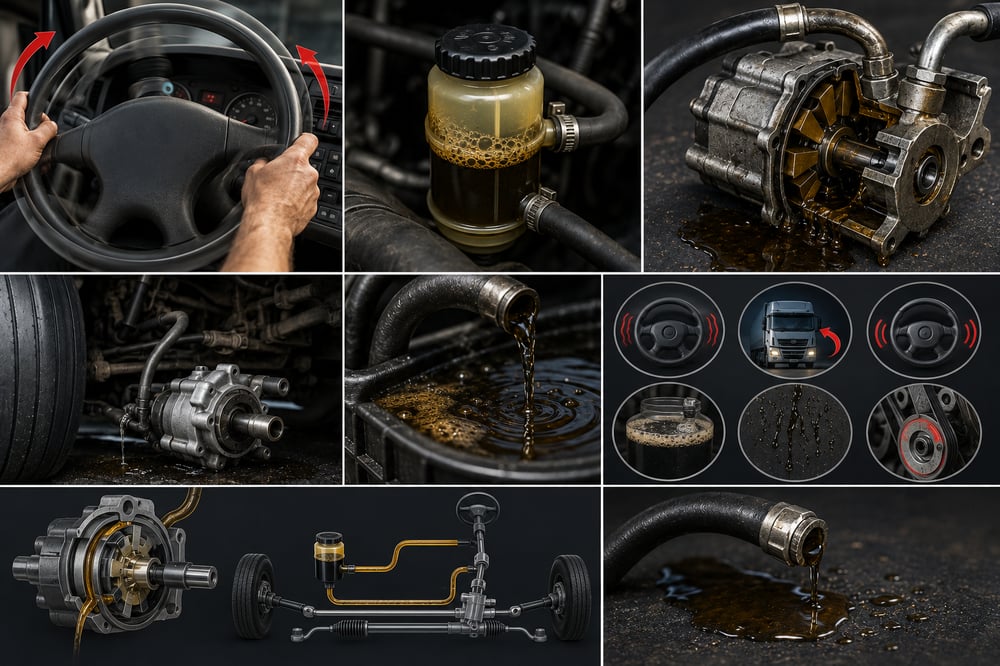

Symptômes de panne de direction : quelle cause pour quel effet ?

Le diagnostic gagne en vitesse en observant dans quelles conditions apparaît le symptôme. Ce qui n'apparaît qu'en manœuvre oriente vers l'hydraulique, ce qui n'apparaît qu'à grande vitesse oriente vers la géométrie et l'équilibrage, et ce qui est présent en permanence, indépendamment de la vitesse, oriente vers un jeu mécanique.

Deux pièges guettent. D'abord, toute lourdeur n'est pas d'origine hydraulique : une pression de pneu basse, un pivot grippé ou une bague mal graissée produisent la même plainte. Ensuite, chercher un seul coupable est une erreur : trois rotules chacune dans la tolérance peuvent, une fois leurs jeux additionnés au volant, atteindre une valeur inacceptable.

Pour aller plus loin

Pour un aperçu technique en langage clair de ce sujet, voir l'article de référence sur Wikipedia. Vérifiez toujours les valeurs et procédures précises au regard des données d'entretien du constructeur.

Démarche de diagnostic sur le terrain : dans quel ordre procéder ?

L'ordre correct va du moins cher au plus cher et de l'extérieur vers l'intérieur ; la démarche suivante vise à recueillir les informations que le système donne lui-même avant de remplacer une pièce.

1. Placer le véhicule sur un sol plat, serrer le frein de stationnement, caler les roues. Faire préciser la plainte par le chauffeur : apparaît-elle à froid ou à chaud, en manœuvre ou à vitesse ?
2. Contrôler le niveau du réservoir dans les conditions prévues par le constructeur ; observer la couleur, l'odeur et la présence de mousse dans l'huile. Une huile mousseuse oriente vers une fuite d'air côté aspiration.
3. Contrôler la courroie et le tendeur d'entraînement ; en cas de poulie luisante, de courroie fissurée ou de tendeur affaibli, corriger ce point avant de passer au circuit hydraulique.
4. Moteur arrêté, tourner la direction dans les deux sens pour mesurer le jeu libre : l'angle parcouru par le volant avant que les roues ne bougent est le jeu total du système.
5. Si le jeu dépasse la limite, en isoler la source : pendant qu'un collègue balance doucement le volant, observer un à un l'arbre d'entrée du boîtier, l'arbre de sortie, la fixation conique du levier, la barre de direction et les rotules de la barre d'accouplement. Le premier maillon qui ne bouge pas est la source du jeu.
6. Moteur en marche, tourner doucement la direction au ralenti : l'assistance arrive-t-elle, est-elle égale dans les deux sens, le bruit change-t-il ? Répéter ensuite à régime moyen et noter la différence.
7. Mesurer la pression du système avec un manomètre adapté branché au point indiqué par le constructeur : pression de circulation libre au ralenti et pression maximale déclenchant le clapet de limitation. Limiter le temps passé en butée. Si la pression est basse, ne pas incriminer directement la pompe : une fuite interne dans le boîtier donne le même résultat.
8. Nettoyer les conduites et les réexaminer sous charge ; rechercher une fuite avec un carton propre plutôt qu'avec la main. Si le jeu mécanique et la pression sont sains, passer à la géométrie : égaliser les pressions de pneus, lire les motifs d'usure, mesurer la géométrie du train avant.
9. Consigner les opérations effectuées et les valeurs mesurées dans le dossier du véhicule ; la plainte évoluant de façon progressive, la comparaison avec une mesure antérieure apporte plus d'information qu'une mesure isolée.

L'étape qui fait gagner le plus de temps est la cinquième : dix minutes d'observation méthodique montrent presque toujours quel maillon a du jeu.

Choix de l'huile hydraulique, contrôle du niveau et vidange

Dans le circuit de direction, l'huile n'est pas un consommable mais un élément mécanique en fonctionnement qui transmet la force et lubrifie les surfaces. Deux familles s'utilisent sur poids lourd : les huiles pour boîte automatique de type ATF et les fluides hydrauliques centraux ou huiles minérales, selon la spécification du constructeur. Ne jamais les mélanger : des additifs différents peuvent se neutraliser, modifier le gonflement des joints et provoquer une fuite rapide.

Le contrôle du niveau est sensible, car il varie avec la température de l'huile et la position de la direction. Le constructeur demande généralement de contrôler à température précise, roues droites, moteur arrêté. Une baisse continue du niveau est en revanche toujours le signe d'une fuite : un circuit fermé ne consomme pas d'huile.

L'objectif de la vidange est d'évacuer autant que possible la totalité de l'ancienne huile ; vider seulement le réservoir n'en renouvelle qu'une petite partie. La méthode consiste généralement à débrancher la conduite de retour du réservoir pour laisser l'huile s'écouler, en tournant lentement la direction pendant l'opération ; le réservoir ne doit à aucun moment être laissé complètement vide pendant l'opération.

Purge d'air : pourquoi et comment procéder ?

Dans un circuit hydraulique, l'air est un élément étranger compressible. L'huile, pratiquement incompressible, transmet la force instantanément ; les bulles d'air, elles, se compriment puis se détendent. Résultat : retard d'assistance, sensation spongieuse, sifflement, et dans les cas sévères de la cavitation dans la pompe. La purge s'impose donc chaque fois que le circuit est ouvert, que l'huile est changée, ou que le niveau est tombé sous l'orifice d'aspiration.

Purger consiste à laisser au système l'occasion de séparer les bulles de l'huile et de les évacuer du réservoir vers l'atmosphère. L'erreur la plus fréquente est de vouloir aller vite : des braquages rapides et brusques fragmentent les bulles en un mélange plus fin dans l'huile et prolongent le processus.

1. Placer le véhicule sur un sol plat, serrer le frein de stationnement, caler les roues ; si le constructeur demande de lever l'essieu avant, transférer la charge sur des chandelles.
2. Remplir le réservoir avec l'huile préconisée par le constructeur jusqu'au niveau maximal, et attendre quelques minutes que l'huile descende jusqu'au boîtier.
3. Moteur arrêté, tourner doucement la direction d'une butée à l'autre plusieurs fois ; compléter le niveau après chaque passage.
4. Démarrer le moteur et le laisser au ralenti ; un peu de mousse et une légère baisse de niveau sont normales, mais l'orifice d'aspiration ne doit pas se retrouver à découvert.
5. Tourner doucement la direction dans les deux sens et s'arrêter juste avant la butée ; rester en butée déclenche le clapet de limitation et échauffe l'huile inutilement.
6. Attendre que le bruit se calme et que la mousse disparaisse ; si le bruit persiste, arrêter l'opération et contrôler les colliers, durites et raccords côté aspiration.
7. Arrêter le moteur, patienter quelques minutes, puis ajuster le niveau une dernière fois dans les conditions prévues par le constructeur.
8. Après un court essai routier, recontrôler les raccords et le niveau à froid ; une nouvelle baisse de niveau signale que l'air restant a laissé sa place à l'huile, et l'appoint doit être terminé.

Géométrie du train avant et réglage du parallélisme : lien avec l'usure des pneus

La géométrie du train avant regroupe l'ensemble des angles de position des roues par rapport au sol et au véhicule. Le système de direction ne fixe pas ces angles, il les transporte ; mais quand ils se dérèglent, la plainte remonte toujours par la direction.

Le parallélisme (pincement) est l'angle formé par les deux roues avant l'une par rapport à l'autre ; roues plus rapprochées à l'avant, c'est du pincement, plus écartées, de l'ouverture. En mouvement, la flexion des éléments de l'essieu écarte légèrement les roues, d'où une valeur de départ donnée par le constructeur pour compenser cette flexion. C'est l'angle qui influence le plus directement l'usure des pneus ; un écart, même millimétrique, produit une usure mesurable.

Le carrossage est l'angle de la roue avec la verticale vue de face ; la chasse, l'inclinaison de l'axe de pivotement vue de côté, produit le retour spontané au centre. L'inclinaison de pivot favorise, avec la chasse, ce retour en ligne droite. Ni l'une ni l'autre ne sont généralement réglables sur poids lourd ; un écart signale un choc, une surcharge ou une suspension déformée.

La dernière ligne est la règle la plus importante : la mesure et le réglage n'ont de sens qu'une fois les jeux éliminés. L'ordre correct est bien défini : d'abord la pression et l'état des pneus, ensuite les jeux de rotules et de bagues, puis le réglage de moyeu, et la géométrie en dernier. Un parallélisme déréglé augmente en outre la résistance au roulement et se traduit par une surconsommation de carburant mesurable.

Charge de direction et second levier sur essieux directeurs jumelés

Sur les véhicules dont les deux essieux avant sont directeurs, par exemple certains châssis de bennes ou de toupies à quatre essieux, la charge à supporter ne double pas simplement, elle dépasse le double. Le frottement des pneus des deux essieux doit être vaincu en même temps, et le second essieu suit un angle de braquage différent ; d'où une force et une liaison supplémentaires.

Trois solutions sont courantes. Dans la première, un second levier de direction est monté en sortie de boîtier, avec une barre de direction séparée jusqu'au second essieu. Dans la deuxième, un vérin hydraulique auxiliaire alimenté par le circuit principal reprend une partie de la force. Dans la troisième, le mouvement est transmis mécaniquement par un bras intermédiaire monté sur le châssis.

La difficulté du diagnostic est de séparer à quel essieu appartient le symptôme. Une lourdeur en manœuvre peut aussi venir d'un point dur dans la liaison du second essieu. Quand la correspondance entre les angles de braquage se dérègle, l'usure n'apparaît que sur un seul essieu, ce qui impose de mesurer la géométrie séparément sur chacun. Une dégradation côté suspension concentre également la charge sur un essieu et accélère l'usure de ses éléments.

Valeurs techniques et ordres de grandeur généraux

Le tableau suivant regroupe les grandeurs les plus souvent recherchées sur le terrain. Elles ne servent pas à décider seules, mais à juger si un résultat mesuré est plausible.

La règle essentielle est celle-ci : aucune valeur numérique liée à la direction ne s'utilise indépendamment du code châssis. Deux véhicules du même constructeur, même cabine, peuvent exiger des valeurs très différentes selon la charge à l'essieu ou le boîtier monté.

Entretien, durée de vie et place de la direction dans la chaîne de sécurité

Le système de direction n'a pas de périodicité de remplacement global fixée ; sa durée de vie dépend non pas du kilométrage mais des conditions de travail et de la rigueur d'entretien. Sur un chantier poussiéreux à manœuvres fréquentes, les rotules de direction s'usent plusieurs fois plus vite que sur un véhicule roulant surtout sur autoroute ; l'huile hydraulique vieillit elle aussi plus tôt.

• Niveau et aspect de l'huile : le niveau du réservoir est inscrit à la liste de contrôle périodique ; la couleur, l'odeur et la présence de mousse sont évaluées à chaque passage.
• Recherche de fuites : les joints spi du boîtier, l'arbre de la pompe, les raccords et les durites sont contrôlés sur une surface nettoyée.
• Contrôle des rotules et soufflets : les rotules sont contrôlées dans leur sens non porteur, les soufflets pour déchirure et présence d'humidité.
• Graissage et courroie : les rotules, pivots et bagues équipés de graisseur sont regraissés avec la graisse préconisée ; la tension, les fissures et l'état de la poulie de la courroie sont contrôlés périodiquement.
• Mesure du jeu libre : le jeu total au volant est mesuré périodiquement selon la même méthode et consigné ; l'évolution dans le temps est plus instructive qu'une valeur isolée.
• Suivi des pneus et de la géométrie : les pressions et les motifs d'usure sont relevés régulièrement ; un changement de motif est le signe le plus précoce d'un écart de géométrie.
• Renouvellement de l'huile et traçabilité : l'huile hydraulique et, le cas échéant, le filtre du réservoir sont renouvelés dans les délais ; la pièce changée, le couple appliqué et la pression mesurée sont consignés au dossier du véhicule.

La direction, avec le freinage, constitue l'un des deux systèmes de sécurité fondamentaux du véhicule, à une différence près : une panne de frein s'annonce presque toujours d'elle-même, une panne de direction progresse en silence. Le jeu d'une rotule grandit en quelques semaines, et le chauffeur s'y habitue. Cette habituation est le risque le plus grand, car le moment où le système est réellement sollicité n'est pas la conduite ordinaire mais une manœuvre d'évitement soudaine.

La direction ne s'évalue pas non plus isolément : suspension affaissée, la géométrie ne tient pas ; moyeu mal réglé, la mesurer n'a pas de sens ; pression de pneu basse, l'assistance paraît toujours insuffisante. L'ordre correct : d'abord pneus et pression, puis essieu et suspension, puis jeux mécaniques, puis circuit hydraulique, et la géométrie en dernier. Le boîtier, maillon le plus coûteux, doit toujours être questionné en dernier, une fois prouvé que les conditions qui lui parviennent sont correctes. Dans tous les cas, la documentation OE à jour, propre au code moteur et châssis du véhicule, fait foi.
