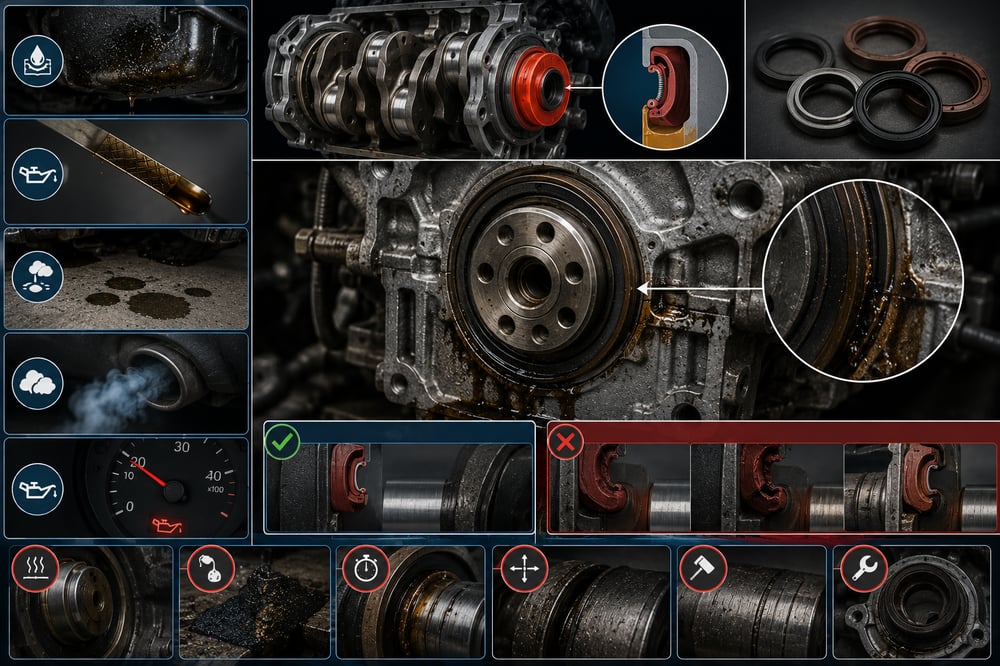

Kurbelwellendichtring am Lkw-Motor: Ölverlust, Symptome und Ursachen

Die Notiz auf dem Schreibtisch des Fuhrparkleiters lautet meist nur ein Satz: "Das Fahrzeug hinterlässt einen Ölfleck auf dem Stellplatz." Auf der Hebebühne zeigt sich unter dem Sattelzug jedoch selten ein einziger, eindeutiger Punkt — der Fahrtwind hat den Tropfen von der Vorderseite des Motors bis zur Kupplungsglocke verschleppt. Der erste Schritt ist deshalb nicht der Austausch eines Bauteils, sondern eine gründliche Reinigung der Unterseite und eine erneute Kontrolle nach einer kurzen Probefahrt. Beginnt die neue Feuchtigkeit hinter der Riemenscheibe, oder tropft sie aus der unteren Ablassöffnung des Schwungradgehäuses? Diese beiden Antworten stehen für zwei Arbeitsaufträge mit völlig unterschiedlichem Aufwand. Dieser Leitfaden behandelt den Kurbelwellendichtring nicht nur als Gummiring, sondern als Anzeiger einer Kette, die von der Kurbelgehäuseentlüftung über die Wellenoberfläche bis zum Kupplungsbelag reicht.

Was ist ein Kurbelwellendichtring? Aufgabe, Aufbau und Einbaulage im Motor

Der Kurbelwellendichtring ist ein Radial-Wellendichtring mit Dichtlippe und meist integrierter Feder, der an den Austrittsstellen der rotierenden Kurbelwelle den Austritt von Motoröl nach außen und das Eindringen von Staub, Wasser und Streusalz verhindert. In der Fachliteratur heißt er Radialwellendichtring; in der Werkstatt kurz "Kurbelwellendichtring", vorne auch "Riemenscheibendichtring", hinten "Schwungraddichtring".

Im Motor gibt es zwei Kurbelwellendichtringe, und beide arbeiten unter völlig unterschiedlichen Bedingungen. Der vordere Kurbelwellendichtring sitzt an dem Wellenende mit Riemenscheibe und Schwingungsdämpfer, meist im vorderen Deckel oder im Ölpumpengehäuse. Der hintere Kurbelwellendichtring sitzt am Wellenende mit dem Schwungrad, in der Aufnahme zwischen Motorblock und hinterem Deckel. Der Unterschied liegt nicht nur in der Lage; auch Zugänglichkeit, Arbeitsaufwand und der Ort der sichtbaren Leckage sind vollkommen verschieden.

Aus welchen Bauteilen besteht ein Kurbelwellendichtring?

In dem unscheinbaren Ring stecken mehrere Funktionen zugleich. Das Außengehäuse fixiert den Dichtring in seiner Aufnahme und stellt die statische Abdichtung sicher; es kann mit Metallmantel, gummiummantelt oder vollständig aus Elastomer ausgeführt sein. Die Dichtlippe ist der dünne Bereich, der die Welle berührt — hier findet die eigentliche Dichtarbeit statt. Die Andrückfeder liegt hinter der Lippe und hält die nötige Radialkraft aufrecht, sobald das Elastomer verhärtet und seine Rückstellfähigkeit verliert. Viele Bauformen besitzen zusätzlich eine äußere Staublippe; sie hält Schmutz fern und wird nicht geschmiert.

Die Lebensdauer wird maßgeblich vom Werkstoff bestimmt. In klassischen Anwendungen dient Nitrilkautschuk (NBR), bei höheren Temperaturen und modernen Öladditiven Fluorkautschuk (FKM). Bei vielen Dieselmotoren schwerer Nutzfahrzeuge sind Dichtringe mit PTFE-Lippe verbaut. Der PTFE-Dichtring verhält sich anders: seine Lippe ist steifer, und er wird meist trocken, mit schützender Montagehülse, eingebaut. Der bei Elastomer-Dichtringen übliche Reflex "Lippe mit Öl benetzen" zerstört hier die Montage; wer den Dichtringtyp nicht kennt, produziert eine der häufigsten Ursachen früher Leckagen.

Wie dichtet der Ring ab? Ölfilm, Lippe und Feder

Das Wirkprinzip klingt zunächst widersprüchlich: ein einwandfrei arbeitender Dichtring ist nicht trocken. Zwischen Lippe und Welle besteht ein Ölfilm im Mikrometerbereich; er trägt die Reibung, verhindert das Verbrennen der Lippe und bildet zugleich die Dichtfläche. Reißt der Film ab, läuft die Lippe trocken, überhitzt und beginnt kurz danach zu lecken.

Das Gleichgewicht stellt die Geometrie der Lippe her. Der Winkel auf der Ölseite unterscheidet sich vom Winkel auf der Luftseite; diese Asymmetrie erzeugt beim Drehen der Welle eine Rückförderwirkung, die das Öl zurück ins Kurbelgehäuse befördert. Bei Dichtringen mit gerichtetem Drallmuster ist die Drehrichtung Teil der Konstruktion; ein für die falsche Richtung gefertigter Dichtring transportiert Öl schon neu nach außen. Für den Zustand der Kurbelwelle, die Lagersituation und das Axialspiel lohnt sich ein Blick in den Kurbelwellen-Ratgeber; bei wiederkehrender Leckage liegt die Ursache manchmal nicht am Dichtring, sondern am Spiel der Welle.

Was unterscheidet den Kurbelwellendichtring vom Nockenwellendichtring?

Beide sind Radialwellendichtringe mit demselben Wirkprinzip; der Unterschied liegt in Belastung und Einbaulage. Der Nockenwellendichtring sitzt an der Stirnseite des Zylinderkopfs und arbeitet bei geringerer Umfangsgeschwindigkeit. Der Kurbelwellendichtring läuft auf der Welle mit dem größten Durchmesser und ist Druckschwankungen im Kurbelgehäuse direkt ausgesetzt. Das Unterscheidungsmerkmal bei der Diagnose ist die Höhe der Spur: Die Leckage am Nockenwellendichtring beginnt auf Höhe des Zylinderkopfs und läuft nach unten, die am vorderen Kurbelwellendichtring beginnt auf Höhe der Wellenachse und wird durch die Riemenscheibe in die Umgebung geschleudert.

Vorderer und hinterer Kurbelwellendichtring: zwei Dichtringe, zwei unterschiedliche Aufgaben

Um an den vorderen Dichtring zu gelangen, genügt meist der Ausbau von Riemen, Spanner, Riemenscheibe und Schwingungsdämpfer; Motor und Getriebe bleiben an ihrem Platz. Für den hinteren Dichtring müssen dagegen Kardanwelle, Getriebe, Kupplung und Schwungrad ausgebaut werden. Der Bauteilpreis ist auf beiden Seiten niedrig, doch beim Arbeitsaufwand entsteht ein großer Unterschied — und diese Asymmetrie verändert die gesamte Entscheidungslogik.

Was den Dichtring wirklich zerstört: Kurbelgehäuseentlüftung und Innendruck

Ein erheblicher Teil der Dichtring-Wechsel wiederholt sich nach kurzer Zeit, und die erste Erklärung ist meist die Bauteilqualität. Die häufigste Ursache hinter wiederkehrenden Leckagen ist jedoch nicht der Dichtring selbst: es ist der Druck, der sich durch eine verstopfte Kurbelgehäuseentlüftung im Motor aufbaut.

In jedem Dieselmotor entweicht an den Kolbenringen vorbei ein Rest Verbrennungsgas ins Kurbelgehäuse; man nennt dies Blow-by. Die Kurbelgehäuseentlüftung trennt dieses Gas vom Öl, damit der Kurbelgehäusedruck nahe am Atmosphärendruck bleibt. Sättigt sich der Ölabscheider, verschmutzt das Filterelement, gefriert im Winter Kondenswasser in der Leitung, oder ist ein Ventil verstopft, verschließt sich der Entlüftungsweg. Bleibt kein Weg mehr, sucht sich das Gas den schwächsten Dichtpunkt — vorne stehen dabei Kurbelwellendichtringe, Ventildeckeldichtung, Ölwannendichtung und Ölmessstabrohr.

Das erklärt zwei Dinge: Erstens, warum ein bloßer Dichtringwechsel nicht ausreicht, solange die Druckquelle bestehen bleibt. Zweitens, warum an mehreren Stellen zugleich Leckagen auftreten — es ist kein Zufall, sondern ein gemeinsames Druckproblem. Vor Ort lässt sich der Druck praktisch einschätzen: löst sich beim Lösen des Öleinfülldeckels im Leerlauf ein deutliches Ausblasen, oder wird der Ölmessstab herausgedrückt, baut sich im Kurbelgehäuse Druck auf. Die verbindliche Messung erfolgt nach Herstellerverfahren mit Manometer.

Die zweite mechanische Ursache ist ein zu hoher Ölstand. Bei zu viel Öl im Kurbelgehäuse schlagen die Pleuel ins Öl, es schäumt, und die Öldampfkonzentration steigt; das sättigt die Entlüftung frühzeitig und erhöht die Ölbelastung am Dichtring. Nach dem Motto "ein bisschen mehr schadet nicht" aufzufüllen, gehört zu den stillen Gewohnheiten, die die Dichtring-Lebensdauer verkürzen.

Welche Symptome zeigt ein Ölverlust am Kurbelwellendichtring?

Eine Leckage am Kurbelwellendichtring zeigt sich nie mit nur einem Symptom; je nach betroffenem Dichtring, Dauer der Leckage und Einsatzprofil zeigt sie unterschiedliche Gesichter. Die Tabelle fasst die häufigsten Symptome, den möglichen Mechanismus und den ersten Prüfschritt zusammen.

Beim Lesen der Symptome gibt es zwei Fallen. Erstens: Keines ist ausschließlich für den Kurbelwellendichtring typisch — Ventildeckel-, Ölwannendichtung und Turboölrücklauf erzeugen dasselbe Bild. Zweitens: Der sichtbare Ort ist fast nie die Quelle; Öl wird durch Schwerkraft und Fahrtwind verschleppt. Die Regel: gesucht wird der höchste feuchte Punkt, nicht der größte.

Vorderer oder hinterer Dichtring? Unterscheidung nach der Tropfstelle

Das kostet in der Werkstatt am meisten Zeit, und die richtige Antwort bestimmt den Umfang des Arbeitsauftrags. Der zuverlässigste Weg: Motorunterseite und Verbindungsstelle zu Getriebe gründlich reinigen, das Fahrzeug kontrolliert laufen lassen und beobachten, wo die Feuchtigkeit zuerst entsteht.

Am häufigsten verwechselt werden hinterer Kurbelwellendichtring und Getriebeeingangswellendichtring; beide tropfen aus derselben Öffnung. Das Unterscheidungsmerkmal ist das Öl selbst: Motoröl wird mit der Nutzung dunkler und riecht nach Ruß, Getriebeöl ist meist heller, dünnflüssiger und anders riechend. Die endgültige Klärung erfolgt, indem nach Öffnen des Gehäusedeckels beobachtet wird, ob die Feuchtigkeit von der Schwungradmitte oder von der Getriebeeingangswelle ausgeht.

Ölverlust am Kurbelwellendichtring von anderen Ölleckagen unterscheiden

Wird außen am Motor Öl sichtbar, ist die Liste der Verdächtigen nicht auf den Kurbelwellendichtring beschränkt. Die Tabelle fasst die häufigsten Quellen von Motorölleckagen bei schweren Nutzfahrzeugen und ihr unterscheidendes Merkmal zusammen; die korrekte Diagnose verhindert einen unnötigen Ausbau.

Leckagen an der Ölwanne sind besonders trügerisch, weil die Wannenfläche groß ist und der Fahrtwind das Öl weit verteilt. Für Dichtfläche, Schraubendrehmoment und Austauschdetails der Ölwannengruppe bietet der Ölwannen-Ratgeber eine ausführliche Referenz. Der hintere Kurbelwellendichtring und die vordere Verbindungsstelle der Ölwannendichtung liegen bei vielen Motoren sehr nah beieinander; ein Diagnosefehler führt hier direkt zum Ausbau des falschen Bauteils.

Methode zur eindeutigen Bestimmung der Leckagequelle vor Ort

Der teuerste Fehler bei der Diagnose eines Ölverlusts ist eine Entscheidung an einem ungereinigten Motor. Die folgende Reihenfolge ist die einfachste, vor Ort anwendbare Methode, um die Quelle optisch zu belegen, ohne Spezialausrüstung.

1. Motorunterseite, vorderen Deckel und die Verbindungsstelle zu Getriebe mit geeignetem Reiniger waschen und trocknen; an einer verschmutzten Fläche liefert die Beobachtung kein Ergebnis.
2. Die untere Ablassöffnung des Schwungradgehäuses öffnen und die Ablagerung entfernen; eine verstopfte Öffnung lässt eine hintere Leckage lange unbemerkt bleiben.
3. Ölstand messen und dokumentieren; Peilstab-Markierung, Kilometerstand und Datum im Arbeitsauftrag festhalten. Erst der gemessene Verlust zeigt das tatsächliche Ausmaß.
4. Verdächtige Bereiche dünn mit weißem Talkumpuder oder einem Indikatorspray beschichten; die erste Benetzung wird darauf deutlich sichtbar.
5. Kurbelgehäuseentlüftung prüfen: bei Leerlauf den Öleinfülldeckel lösen und auf Blasen sowie einen herausgedrückten Ölmessstab achten.
6. Das Fahrzeug wie vom Hersteller zugelassen betreiben, möglichst mit kurzer belasteter Probefahrt. Nur Leerlauf-Beobachtung erfasst keine erst unter Last auftretenden Leckagen.
7. Den Bereich erneut untersuchen. Gesucht wird nicht die Ausdehnung der feuchten Fläche, sondern der höchste feuchte Punkt; von dort läuft das Öl nach unten.
8. Bei unklarer Zuordnung den Gehäusedeckel öffnen und Schwungrad sowie Kupplungsbereich direkt begutachten; so wird sichtbar, ob die Feuchtigkeit von der Wellenmitte oder vom Rand ausgeht.
9. Falls vom Hersteller zugelassen, dem Öl eine Prüffarbe beimischen und mit UV-Lampe suchen; hilfreich bei mehreren gleichzeitigen Verdachtsstellen.
10. Nach Feststellung der Quelle den gemessenen Ölverlust, Kilometerstand und Beobachtung dokumentieren; dieser Eintrag dient nach dem Austausch als Vergleichsgrundlage.

Weiterführende Informationen

Einen allgemein verständlichen technischen Überblick zu diesem Thema finden Sie im Referenzartikel auf Wikipedia. Prüfen Sie konkrete Werte und Verfahren stets anhand der Serviceunterlagen des Fahrzeugherstellers.

Wie eine hintere Dichtringleckage Kupplung und Schwungrad erreicht

Eine Leckage am hinteren Kurbelwellendichtring gilt als schwerwiegender nicht wegen des Ölverlusts selbst, sondern wegen des Ortes, den sie erreicht. Unmittelbar dahinter liegt das Schwungrad, dahinter der trocken laufende Kupplungsbelag; hier wird das Öl auf die rotierenden Flächen geschleudert, bevor es überhaupt nach außen tropft.

Öl am Belag senkt den Reibwert. Erstes Symptom ist meist Rutschen unter Last: die Drehzahl steigt, das Fahrzeug beschleunigt aber nicht entsprechend. Dazu können Rupfen beim Anfahren und ein verändertes Pedalgefühl kommen. Der trockene Kupplungsbelag ist porös; Öl zieht ein statt an der Oberfläche zu bleiben. Ein ölverschmutzter Belag lässt sich daher nicht reinigen, sondern muss ersetzt werden.

Auch die Schwungradoberfläche wird beeinträchtigt. Beim Zweimassenschwungrad ist es riskant, wenn Öl bis zur inneren Mechanik vordringt; beim Einmassenschwungrad muss die Oberfläche fachgerecht gereinigt werden, da ein neuer Belag auf ölgetränkter Fläche dieselbe Beanstandung rasch wiederholt. Das erklärt, warum die Kosten einer hinteren Leckage so schnell steigen: früh erkannt bleibt es beim Dichtringwechsel, bei Vernachlässigung kommen Belag, Druckplatte, Lager und gegebenenfalls das Schwungrad hinzu.

Wann muss der Kurbelwellendichtring gewechselt werden? Die Grenze der Akzeptanz

Für den Kurbelwellendichtring gibt es kein an Kalender oder Kilometerstand gebundenes Wechselintervall. Seine Lebensdauer wird vom Betriebsumfeld bestimmt: Kurbelgehäusedruck, Ölzustand, Wellenoberfläche und Montagequalität. Die Entscheidung stützt sich deshalb auf Beobachtung, nicht auf eine Intervalltabelle.

In der Praxis werden drei Zustände unterschieden. Schwitzen bedeutet einen feuchten Film ohne Tropfenbildung; ohne messbaren Ölverlust genügt meist Beobachtung. Sickern ist eine Leckage, die Ablagerung bildet und Staub bindet, aber noch nicht tropft; sie erfordert einen geplanten Eingriff. Tropfen hinterlässt eine Spur auf dem Stellplatz und senkt den Ölstand deutlich — hier gibt es keinen Aufschub.

Auch die Lage beeinflusst die Entscheidung. Am vorderen Dichtring ist ein Eingriff schon im Stadium des Sickerns sinnvoll; der Aufwand ist begrenzt, und erreicht die Leckage den Riemen, entstehen Folgeschäden. Am hinteren Dichtring lässt sich der Getriebeausbau im Stadium des Schwitzens nicht rechtfertigen, wird das Getriebe aber ohnehin ausgebaut, wird der Dichtring gleich erneuert. Überschreitet der Ölverlust die kritische Schwelle, endet die Diskussion um die Lage: ein sinkender Ölstand gefährdet das gesamte Schmiersystem. Für den Zusammenhang von Öldruck, Ölstand und Ölpumpe bietet der Ratgeber zum Motoröldruck einen ausführlichen Rahmen.

Auch betriebliche Gründe sprechen für schnelles Handeln: ein ölverlierendes Fahrzeug verschmutzt den Stellplatz, führt bei Kontrollen zu Beanstandungen, und Öl auf dem heißen Auspuff ist ein Brandrisiko.

Austausch des Kurbelwellendichtrings: Arbeitsschritte im Überblick

Der Austausch ist technisch nicht schwierig, verlangt aber Sorgfalt. Ein großer Teil früher Leckagen entsteht nicht durch das Bauteil, sondern durch beschädigte Wellenoberflächen, schräg eingesetzte Dichtringe und unzureichend gereinigte Aufnahmen. Die folgende Reihenfolge bildet das gemeinsame Grundgerüst für vorderen und hinteren Dichtring; auszubauende Teile, Drehmomente und Spezialwerkzeuge richten sich nach dem Motorcode und stehen in der OE-Anleitung.

1. Fahrzeug sichern, Motor abkühlen lassen und die Batterie nach Herstellervorgabe abklemmen.
2. Die Quelle der Leckage vor dem Austausch optisch bestätigen; ein auf Vermutung gestützter Ausbau erhöht die Kosten, ohne das eigentliche Problem zu beheben.
3. Kurbelgehäuseentlüftung prüfen; Ölabscheider, Ventil und Leitung reinigen oder erneuern. Wird dieser Schritt übersprungen, hat der neue Dichtring dieselbe Lebensdauer wie der alte.
4. Für den vorderen Dichtring Riemen, Spanner und bei Bedarf die Lüftergruppe ausbauen; Riemenscheibe und Schwingungsdämpfer mit geeignetem Abzieher entfernen. Die Zentralschraube ist hoch angezogen, ein Gegenhaltewerkzeug ist erforderlich.
5. Für den hinteren Dichtring Kardanwelle, Getriebe, Kupplung und Schwungrad ausbauen. Reihenfolge und Wiederverwendbarkeit der Schwungradschrauben in der OE-Anleitung prüfen.
6. Alten Dichtring entfernen, ohne Wellenoberfläche und Aufnahme zu beschädigen; geeignetes Abziehwerkzeug oder, falls zulässig, die Schraubmethode verwenden.
7. Aufnahme von altem Dichtungsrückstand und Verkohlung befreien; schon ein Materialrestchen verhindert das plane Sitzen des neuen Dichtrings.
8. Wellenoberfläche begutachten und messen: auf Laufrille, Riefen, Korrosion oder Schlagstellen prüfen. Bei fehlerhafter Oberfläche reicht der Dichtringwechsel allein nicht aus.
9. Typ, Maß und Einbaurichtung des neuen Dichtrings prüfen; die Lippe zeigt zum Motorinneren, bei gerichtetem Drallmuster zusätzlich die Drehrichtung kontrollieren.
10. Montage nach Herstellervorgabe vorbereiten: Elastomer-Lippen werden meist leicht mit Motoröl benetzt, PTFE-Dichtringe überwiegend trocken und mit Montagehülse über das Wellenende geschoben.
11. Dichtring mit passendem Eintreibwerkzeug oder Hülse gerade und in vorgeschriebener Tiefe einsetzen. Direkte Hammerschläge verformen das Gehäuse und beschädigen die Lippe.
12. Nach der Montage optisch prüfen, dass die Andrückfeder korrekt sitzt und die Lippe nirgends umgeschlagen ist.
13. Ausgebaute Teile gereinigt montieren; Schwungrad- und Riemenscheibenschrauben mit OE-Drehmoment, vorgeschriebener Reihenfolge und bei Bedarf im Winkelanzugsverfahren anziehen. Einwegschrauben werden erneuert.
14. Ölstand kontrollieren, Motor starten und im Leerlauf laufen lassen, Bereich reinigen und nach Leckagen suchen; nach kurzer Probefahrt und abgekühltem Motor die Kontrolle wiederholen.

Die häufigsten Fehler beim Dichtringwechsel

Dass ein neuer Dichtring rasch undicht wird, hängt fast immer mit der Montage zusammen. Diese Fehler treten in der Werkstattpraxis immer wieder auf und lassen sich alle vermeiden.

• Dichtring seitenverkehrt einbauen: Die Lippe muss zum Motorinneren zeigen. Falsch herum wirkt sie dem Druck entgegen, und die Pumpwirkung befördert Öl nach außen.
• Andrückfeder springt aus der Führung: Rutscht sie beim Aufschieben aus ihrer Nut, drückt die Lippe ungleichmäßig; die Federlage muss nach der Montage optisch geprüft werden.
• Dichtring schräg einsetzen: Einseitig eingedrückt sitzt er nicht rechtwinklig; die Folge ist unzureichender Kontakt an einem Teil des Umfangs und lokale Leckage.
• Falsche Einbautiefe: Eine abweichende Position lässt die Lippe an falscher Stelle aufliegen. Trifft die Tiefe genau die alte Laufrille, entsteht sofort eine Leckage.
• Schmieranweisung übergehen: Trockenmontage kann bei Elastomer die Lippe in Sekunden verbrennen, geölte Montage kann bei PTFE das vorgesehene Verhalten stören. Die Vorgabe steht beim Bauteilhersteller und in der OE-Anleitung.
• Einwegschrauben wiederverwenden: Im Winkelanzug angezogene Schrauben dehnen sich dauerhaft und erreichen bei Wiederverwendung nicht mehr die vorgesehene Vorspannung.
• Kurbelgehäuseentlüftung ignorieren: Bleibt die Druckquelle bestehen, erreicht selbst die sorgfältigste Montage nicht ihre vorgesehene Lebensdauer.
• Bauteil mit falschem Maß oder Typ verwenden: Durchmesser und Breite können identisch wirken, während Lippenaufbau und Werkstoff abweichen; das Bauteil wird nach Motorcode gewählt.

Wellenoberflächenverschleiß und das Konzept der Reparaturbuchse

Ein lange laufender Dichtring hinterlässt auf der Welle ein feines, glänzendes Band. Mit der Zeit vertieft sich dieses Band zu einer mit dem Fingernagel spürbaren Laufrille. Wird nach Entstehen der Rille ein neuer Dichtring auf derselben Tiefe montiert, setzt seine Lippe auf dieser unregelmäßigen Fläche auf und leckt meist schon von den ersten Tagen an. Bei vielen rasch undicht werdenden neuen Dichtringen liegt genau hier die eigentliche Ursache.

Es gibt drei Ansätze. Erstens, sofern der Hersteller es zulässt, den Dichtring auf andere Einbautiefe setzen; so berührt die Lippe eine unberührte Fläche außerhalb der Rille — begrenzt durch den von der Aufnahme erlaubten Tiefenbereich. Zweitens der Einsatz einer Reparaturbuchse: eine dünnwandige, glattflächige Hülse wird über das Wellenende geschoben und schafft über dem verschlissenen Bereich eine neue Laufbahn. Drittens, ist der Schaden zu groß für eine Buchse, muss die Welle bearbeitet oder erneuert werden.

Die Reparaturbuchse hat ihre eigene Montagedisziplin: passend zu Wellendurchmesser und Dichtringinnenmaß gewählt, mit einer Vorrichtung gegen Verkanten exakt rechtwinklig montiert. Manche Buchsen haben einen nach der Montage abzubrechenden Flansch; beim Abtrennen darf die Laufbahn nicht beschädigt werden.

Die Buchse ist nicht immer die Lösung. Ist der axiale Rundlauf der Welle größer geworden oder liegt am Wellenende eine Verformung vor, leckt der Dichtring unabhängig von der Laufbahn weiter; dann müssen auch der allgemeine Zustand der Kurbelwelle und die Lagersituation beurteilt werden.

Kontrolle nach der Montage und Wartung für eine längere Lebensdauer des Dichtrings

Der Erfolg zeigt sich nicht im Moment der Montage, sondern im Ergebnis Wochen später. Die erste Kontrolle erfolgt nach einiger Zeit im Leerlauf; da der Bereich gereinigt wurde, wird neue Feuchtigkeit sofort sichtbar. Nach kurzer Probefahrt und abgekühltem Motor wird derselbe Bereich erneut untersucht; unter Last auftretende Leckagen zeigen sich im Leerlauf oft nicht. Die abschließende Kontrolle erfolgt beim ersten Wartungstermin, der Ölstand wird mit dem Verlust vor dem Austausch verglichen; ohne diesen Vergleich lässt sich der Erfolg nicht nachweisen.

• Disziplin bei der Kurbelgehäuseentlüftung: Ölabscheider und Entlüftungsleitung im Herstellerintervall prüfen; im Winter zusätzlich auf Kondenswasser und Vereisung achten.
• Richtiges Öl und richtiger Stand: Vorgeschriebene Viskosität und Spezifikation einhalten; der Stand wird weder zu niedrig noch zu hoch gehalten, da zu viel Öl die Belastung am Dichtring erhöht.
• Frühes Eingreifen bei Leckagen: Eine im Stadium des Schwitzens dokumentierte Leckage lässt sich planmäßig beheben, bevor sie tropft.
• Ablassöffnung des Schwungradgehäuses offen halten: Eine verstopfte Öffnung verhindert das frühzeitige Erkennen einer hinteren Leckage.
• Stands- und Arbeitsdokumentation: Nachgefüllte Ölmenge und Kilometerstand bei jedem Termin erfassen; Dichtringtyp, Einbautiefe, Reparaturbuchse und Drehmomente in der Fahrzeugakte festhalten.

Technische Werte und allgemeine Referenzbereiche

Die Tabelle fasst die beim Kurbelwellendichtring am häufigsten benötigten Größen und Beurteilungskriterien zusammen. Sie dient nicht der Entscheidungsfindung, sondern der Einschätzung, ob ein Ergebnis plausibel ist; verbindliche Werte stehen im OE-Dokument für den jeweiligen Motor- und Fahrgestellcode.

Die eigentliche Regel: Kein Maß-, Drehmoment- oder Tiefenwert rund um den Kurbelwellendichtring gilt unabhängig vom Motorcode. Zwei Motoren desselben Herstellers mit gleichem Hubraum können wegen unterschiedlicher Emissionsstufe oder abweichender Deckelkonstruktion ein völlig anderes Dichtringmaß und eine andere Einbautiefe verlangen.

Der Kurbelwellendichtring gehört zu den günstigsten Bauteilen des Motors, doch die Information, die er trägt, ist alles andere als billig. Wird er undicht, meldet er nicht nur das Ende der eigenen Lebensdauer; er kann ebenso auf eine verstopfte Kurbelgehäuseentlüftung oder eine ermüdete Wellenoberfläche hinweisen. Die richtige Reihenfolge: zuerst die Quelle optisch belegen, dann Kurbelgehäusedruck und Ölzustand beurteilen, danach die Wellenoberfläche vermessen; der Dichtring wird zuletzt gewechselt. Maßgeblich bleibt in jedem Fall die aktuelle OE-Werkstattdokumentation für den jeweiligen Motor- und Fahrgestellcode.

Zur Aufgabe der Welle, auf der dieser Dichtring läuft, zu ihren Verschleißanzeichen und den Wartungspunkten siehe den Ratgeber Kurbelwelle.

Der hintere Dichtring arbeitet im Bereich von Schwungrad und Gehäuse; auf welche Teile dort gefundene Ölspuren hindeuten können, erläutert ausführlich der Ratgeber Schwungradgehäuse (Kupplungsglocke).
