Druckluftbremsanlage: Funktionsweise bei schweren Nutzfahrzeugen

Wenn eine Sattelzugmaschine in die Werkstatt kommt, lautet die Beanstandung selten "die Bremse greift nicht"; viel häufiger heißt sie "die Bremse greift zu spät". Der Fahrer spürt zwischen dem Moment, in dem er das Pedal betätigt, und dem Moment, in dem das Fahrzeug zu verzögern beginnt, eine kurze, aber deutlich wahrnehmbare Lücke, die er so nicht gewohnt ist. Das Manometer ist unauffällig, der Vorratsdruck liegt im Band, die Belagstärke reicht aus, im Display steht kein Fehlereintrag. Auch bei der Messung fällt die Bremskraft nicht zu niedrig aus. Es fehlt keine Kraft; die Kraft kommt zu spät. In der Druckluftbremsanlage sind das zwei völlig getrennte Probleme, und sie werden nicht an derselben Stelle gelöst.

Dieser Ratgeber ist einer einzigen Frage gewidmet: Wie lange braucht die Bremskraft nach dem Pedaldruck bis zum Bremszylinder, wo genau entsteht diese pneumatische Verzögerung und wodurch wird sie kürzer? Es geht nicht um die Menge der Luft, sondern um die Laufzeit der vorhandenen Luft. Wie viel Luft die Anlage erzeugt, wie viel sie speichert und welcher Verbraucher wie viel davon abzieht, ist ein eigenes Thema und gehört in die Kompressor-Ratgeber. Hier wird alles auf der Zeitachse betrachtet.

Was ist die Ansprechzeit der Druckluftbremsanlage und warum unterscheidet sie sich von der Hydraulik?

Die Ansprechzeit ist die Zeitspanne zwischen dem Beginn der Pedalbetätigung und dem Moment, in dem der Druck im Bremszylinder ein festgelegtes Niveau erreicht. In dieser Definition stecken zwei getrennte Größen, und wer sie vermischt, lenkt die Diagnose von Anfang an in die falsche Richtung. Die erste ist die Ansprechdauer: Das Pedal hat sich bewegt, im Zylinder liegt aber noch kein Druck an. Die zweite ist die Schwelldauer: Im Zylinder wird Druck sichtbar und steigt zum Zielniveau an. Die Gesamtansprechzeit ist die Summe beider Anteile; die Ansprechdauer entsteht überwiegend im Steuerpfad, die Schwelldauer im Versorgungspfad und im Volumen des Zylinders selbst.

Dieselbe Definition hat eine Gegenrichtung: die Lösedauer. Nach dem Loslassen des Pedals braucht auch das Entlüften des Zylinders und damit der Abbau der Kraft Zeit, und diese Zeit ist oft länger als beim Zuspannen. Ein erheblicher Teil der Verzögerungen, die im Betrieb übersehen werden, liegt genau hier; ist das Lösen verlangsamt, hat das Fahrzeug keine Mühe zu halten, sondern fährt mit nicht vollständig gelösten Bremsen weiter, und das kommt als Wärme zurück.

Der Unterschied zur hydraulischen Anlage beruht auf einer einzigen physikalischen Tatsache: Flüssigkeit ist praktisch nicht komprimierbar, Luft ist komprimierbar. Im hydraulischen Kreis ist die Leitung bereits gefüllt, die Bewegung wird nahezu unmittelbar an das andere Ende übertragen. In der Druckluftanlage muss dagegen das Volumen von Leitung und Zylinder erst auf höheren Druck gefüllt werden, damit Kraft entsteht; Füllen ist ein Strömungsvorgang, und Strömung braucht Zeit. Der Druckluftbremsanlage wohnt deshalb eine Verzögerung inne, die sich nicht auf null bringen lässt. Aufgabe der Technik ist nicht, sie zu beseitigen, sondern sie unterhalb einer akzeptablen Grenze zu halten.

Diese Grenze ist nicht willkürlich: In den Vorschriften ist für den ungünstigst gelegenen Bremszylinder eine Obergrenze für das Erreichen eines bestimmten Druckniveaus definiert. Weil der Zahlenwert dieser Grenze von Fahrzeugklasse und Messverfahren abhängt, wird hier keine Zahl genannt; einen ungeprüften Schwellenwert auswendig zu lernen, ist riskanter, als gar nicht zu messen.

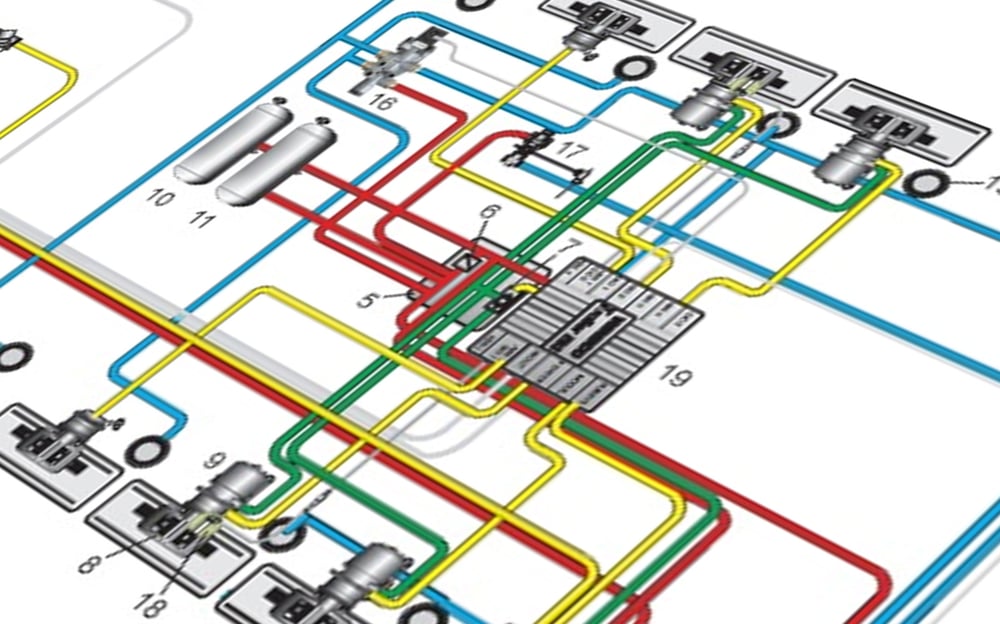

Wie arbeitet die Druckluftbremsanlage? Kurzer Überblick aus Sicht der Zeit

In der Druckluftbremsanlage erzeugt der vom Motor angetriebene Kompressor Druckluft, diese wird aufbereitet, in die Behälter geleitet und wartet dort einsatzbereit. Wenn der Fahrer das Pedal betätigt, wird keine neue Energie erzeugt; es wird entschieden, wie viel der bereitstehenden Energie zum Bremszylinder gelangt. Das Pedal überträgt keine Kraft, es ist ein Steuerorgan: Je nach Betätigungsgrad erzeugt es eine Druckanforderung. Diese Anforderung läuft durch die Leitungen, wird in den Zylindern zu Druck, die Membran schiebt die Druckstange, und die Mechanik presst den Belag an die Reibfläche.

Zeitlich betrachtet hat diese Kette drei unterschiedliche Geschwindigkeiten. Die gespeicherte Energie ist bereits vor Ort; ihre Bereitstellungszeit ist null. Die Anforderung des Fahrers läuft mit der Füllgeschwindigkeit durch die Leitungen. Das Entstehen der Kraft wartet dagegen darauf, dass die mechanischen Spiele aufgezehrt sind. Wenn ein Fahrzeug zu spät greift, ist eine dieser drei Geschwindigkeiten gestört, und je nachdem welche, wird an anderer Stelle gesucht.

Die Darstellung Baugruppe für Baugruppe, die Kreislogik, die Fehlerliste und der Diagnoseablauf liegen außerhalb dieses Textes; das alles wird im Ratgeber DRUCKLUFT-BREMSANLAGEN IN SCHWEREN NUTZFAHRZEUGEN: FUNKTIONSPRINZIP, BAUTEILE-GLOSSAR UND UMFASSENDER FEHLERLEITFADEN behandelt. Ab hier geht es nur noch um den Gang der Uhr: darum, wo die Zeit verbraucht wird.

Über welche Stationen erreicht die Kraft nach dem Pedaldruck den Bremszylinder?

Die Verzögerung entsteht nicht an einer einzigen Stelle; sie sammelt sich in kleinen Anteilen über aufeinanderfolgende Stationen an. Jede Station wirkt für sich unbedeutend, ihre Summe ergibt die Lücke, die der Fahrer spürt.

1. Pedalspiel und mechanische Übertragung. Der Leerweg, den das Pedal zurücklegt, bevor es das Ventil betätigt, vergeht ohne jeden pneumatischen Vorgang; bei einem falsch eingestellten Gestänge wird dieses Spiel größer.
2. Öffnungsschwelle des Ventils. Das Bremsventil lässt erst Luft durch, wenn ein bestimmter Weg zurückgelegt ist. Diese Schwelle ist Teil der Konstruktion; ermüdete Federn oder Verschmutzung im Inneren heben sie an und verlängern die Ansprechdauer.
3. Füllen der Steuerleitung. Damit die Druckanforderung den zu steuernden Punkt erreicht, muss das Eigenvolumen der dünnen Leitung gefüllt werden; je länger die Leitung, desto größer dieser Anteil.
4. Antwort des gesteuerten Ventils. Der Versorgungsdurchgang öffnet erst, wenn der Druck am Steueranschluss den Kolben im Ventil bewegen kann. Hier wird eine zweite Schwelle überwunden.
5. Öffnen des Versorgungspfads. Nach dem Öffnen strömt Luft aus dem nahen Behälter zum Bremszylinder. Die gesamte bis hierher vergangene Zeit ist Ansprechdauer; im Zylinder liegt noch kein nennenswerter Druck an.
6. Füllen des Zylindervolumens. Das Volumen hinter der Membran wird bis zu dem Druck gefüllt, bei dem Kraft entsteht. Hier liegt der Hauptteil der Schwelldauer, und er wächst mit dem Volumen.
7. Aufzehren der Spiele. Die Druckstange fährt aus, die Spiele der Mechanik summieren sich, der Belag berührt die Fläche. In dieser Phase ist Druck vorhanden, aber noch keine verzögernde Kraft.
8. Anstieg der Kraft. Nach dem Anlegen wird jeder weitere Druckanstieg unmittelbar in Kraft umgesetzt, und das Fahrzeug beginnt zu verzögern. Das ist der Moment, den der Fahrer als "die Bremse greift" beschreibt.

Die ersten fünf dieser acht Stationen gehören zur Steuerseite, die letzten drei zur Leistungsseite; ohne zu wissen, wann der Druck im Zylinder sichtbar zu werden beginnt, lässt sich diese Trennung nicht vornehmen.

Wo die pneumatische Verzögerung entsteht: Trennung von Steuerpfad und Versorgungspfad

Der Schlüssel zum Verständnis der Zeitarchitektur ist diese Unterscheidung: Eine Leitung transportiert entweder eine Information oder eine Leistung. Der Steuerpfad trägt die Information "so stark bremsen" und muss dafür nur ein kleines Volumen füllen. Der Versorgungspfad trägt die Luft, die die Bremszylinder füllt, und muss ein großes Volumen füllen. Werden beide Aufgaben derselben Leitung aufgebürdet, transportiert ein langes, dünnes Rohr sowohl Information als auch Leistung; dann warten die Zylinder am hinteren Ende des Fahrzeugs darauf, dass die vom Ventil unter dem Fahrerhaus abgehende Luft den gesamten Weg zurücklegt.

Genau hier entsteht die Verzögerung, und nicht dort, wo die meisten sie vermuten. Die Druckwelle läuft sehr schnell durch die Leitung; eine Änderung an einem Ende ist am anderen Ende fast unmittelbar spürbar. Aber dass sich der Druck an einem Punkt zu ändern beginnt, ist nicht dasselbe, wie dass dieser Punkt seinen Arbeitsdruck erreicht. Zeit frisst nicht die Reise der Welle, sondern das Füllen des Volumens; und die Füllgeschwindigkeit wird von der engsten Stelle des Weges begrenzt.

Deshalb sind moderne Bremskreise bewusst zweigeteilt: Dünne Steuerleitungen legen weite Strecken zurück, füllen aber kleine Volumina; dicke Versorgungsleitungen füllen große Volumina, sind aber kurz. Die gesamte Auslegung beruht darauf, zu verhindern, dass große Entfernung und großes Volumen auf demselben Weg zusammentreffen. Wird diese Trennung bei einer Reparatur unbemerkt aufgehoben, verliert das Fahrzeug keine Kraft, sondern Zeit; und dieser Verlust erscheint auf keiner Anzeige.

Wie verändern Leitungsdurchmesser und Leitungslänge die Ansprechzeit?

Eine Leitung wirkt auf zwei Wegen auf die Zeit, und beide wirken in dieselbe Richtung. Der erste ist das Volumen: Je länger oder je dicker die Leitung, desto größer das zu füllende Luftvolumen. Der zweite ist der Widerstand: Luft verliert beim Strömen im Rohr durch Reibung Druck; dieser Verlust steigt mit der Länge und wächst mit enger werdendem Querschnitt sehr schnell an.

Beide verhalten sich gegenüber dem Durchmesser nicht gleich, und das ist der entscheidende Punkt. Verengt sich der Querschnitt, sinkt das Volumen proportional; die Durchflusskapazität fällt dagegen nach einer wesentlich schärferen Beziehung. Das Ergebnis ist ein eindeutiger Verlust: Eine zu dünne Leitung verlängert die Gesamtzeit, obwohl sie ein kleineres Volumen zu füllen hat. Umgekehrt gilt dasselbe: Die Versorgungsleitung eine Stufe stärker auszuführen verkürzt die Zeit meist, obwohl das Volumen wächst.

Bei der Länge ist die Sache unmittelbarer: Eine längere Leitung vergrößert Volumen und Widerstand zugleich. Das erklärt, warum die Geometrie des Fahrzeugs die Bremszeiten bestimmt. Bei einem Fahrzeug mit langem Radstand liegt der Zylinder der Hinterachse deutlich weiter vom Ventil unter dem Fahrerhaus entfernt als der Zylinder der Vorderachse, und ohne Gegenmaßnahme greift die Hinterachse immer später. Dieselbe Begründung erklärt auch, warum der Unterschied zwischen Zugmaschine und Auflieger noch größer ausfällt.

Auf der Löseseite ist die Wirkung der Leitung noch deutlicher; ein Zylinder am Ende einer langen Leitung füllt sich spät und entlüftet noch später. Der häufigste stille Fehler ist die Erneuerung einer Leitung mit dem Rohr, das gerade zur Hand ist: Ein Rohr mit passendem Außendurchmesser, aber engerem Innendurchmesser ist dicht, hält Druck und fällt auf keiner Anzeige auf; das Einzige, was es bewirkt, ist die Verlängerung der Ansprechzeit dieses Kreises.

Was fügen Verschraubungen, Winkelstücke und Querschnittsverengungen der Verzögerung hinzu?

Die Durchflusskapazität eines Kreises bestimmt nicht das Rohr selbst, sondern die engste Stelle auf dem Weg. Eine enge Verschraubung mitten in einer starken Versorgungsleitung senkt die gesamte Leitung auf die Kapazität dieser Verschraubung; die Rohrstärke bedeutet dann nichts mehr. Bei der Suche nach Verzögerungen sind deshalb neben der Leitungslänge auch die Übergangsstellen auf ihrem Weg zu zählen.

Typische Stellen, die Zeit hinzufügen, sind die folgenden. Der Innendurchgang von Verschraubungen ist in der Regel enger als das angeschlossene Rohr, und mehrere aufeinanderfolgende Verschraubungen summieren diese Verengungen. Scharfe Bögen zwingen die Strömung zu einem Richtungswechsel; dieselbe Richtung mit einem großen Biegeradius zu nehmen ist günstiger. T-Stücke teilen die Strömung, und einer der Zweige füllt sich später als der andere. Steckverbinder erleichtern die Montage, doch der Mechanismus in ihrem Inneren verengt den Querschnitt. Gequetschte Rohre und unsauber abgelängte Rohrenden wirken von außen einwandfrei, verengen aber den Querschnitt oder bilden mit einem Grat ein dauerhaftes Strömungshindernis.

All diesen Punkten ist gemeinsam, dass keiner von ihnen als Fehler in Erscheinung tritt: Sie bestehen die Dichtheitsprüfung, sie halten Druck, sie sehen sauber aus. Ihre Wirkung zeigt sich ausschließlich auf der Zeitachse, und solange diese Achse nicht gemessen wird, bleibt sie unsichtbar.

Warum verkürzt das Relaisventil die Verzögerung?

Das Relaisventil ist die bauliche Umsetzung des Grundsatzes "große Entfernung und großes Volumen dürfen sich nicht treffen" und erfüllt zeitlich genau eine Aufgabe: Es trennt das Steuersignal von der Versorgungsluft. Die dünne Steuerleitung vom Bereich unter dem Fahrerhaus legt einen langen Weg bis zum Fahrzeugheck zurück, füllt dabei aber nur das kleine Steuervolumen des Relaisventils; dieses Volumen ist schnell gefüllt. In dem Moment, in dem das Relaisventil das Signal erkennt, leitet es die Luft aus dem unmittelbar benachbarten Behälter über einen kurzen und starken Weg zu den Bremszylindern. Der Zylinder wartet nicht mehr auf Luft vom anderen Ende des Fahrzeugs.

Der Gewinn liegt an zwei Stellen. Beim Zuspannen wird das große Volumen des Zylinders über einen kurzen und weiten Weg versorgt, deshalb sinkt die Schwelldauer. Beim Lösen ist der Gewinn noch deutlicher: Das Relaisventil schickt die Luft aus dem Zylinder nicht durch die lange Leitung zurück, sondern entlüftet sie an Ort und Stelle ins Freie. Damit wird der Entlüftungsweg sogar kürzer als der Füllweg, und die Bremsen lösen schneller.

Relaisventile haben eine Öffnungsschwelle, und diese Schwelle wird in manchen Anwendungen bewusst unterschiedlich gewählt, um die Achsen zeitlich gegeneinander abzustimmen. Ein Relaisventil mit der Begründung "macht dieselbe Arbeit" gegen eines mit anderer Charakteristik zu tauschen, stört daher nicht das Kräftegleichgewicht, sondern das Zeitgleichgewicht. Der Platz des Ventils im Kreis und die Verknüpfung der Leitungen untereinander sind ein eigenes Thema; dazu kann der Ratgeber Druckluftbremsanlage Schaltplan lesen: Der Ratgeber herangezogen werden.

Was fügt die Länge der Aufliegerleitung der Antwort der Hinterachsen hinzu?

Betrachtet man die Zugmaschine allein, sind die Leitungslängen durch die Rahmenlänge begrenzt. Wird ein Auflieger angekuppelt, kommt eine völlig neue Längenschicht hinzu, und diese Schicht ist meist länger als die Leitungen der Zugmaschine selbst. Die Bremsen des Aufliegers treten nicht gleichzeitig mit denen der Zugmaschine in Funktion, sondern erst, nachdem dieser zusätzliche Weg zurückgelegt ist.

Die Schichten, die der Zeit einen Anteil hinzufügen, sind der Reihe nach: das Ventil der Zugmaschine, das die Anhängersteuerung erzeugt, die Leitungslänge auf der Zugmaschine, die Kupplungsköpfe und die dazwischenliegenden flexiblen Schläuche, die Ventilanordnung am Eingang des Aufliegers und die Leitungen entlang des Aufliegerrahmens bis zu den Zylindern. Bei einem langen Sattelauflieger kann die Summe dieser Kette ein Vielfaches der Leitung betragen, die auf der Zugmaschine vom Fahrerhaus zur Hinterachse führt. Die eigene Relaisanordnung des Aufliegers ist dazu da, die Wirkung dieser Länge aufzufangen; fällt sie aus oder arbeitet sie träge, kommen die Aufliegerbremsen spürbar zu spät.

In der Praxis ist der Bereich der flexiblen Verbindung das schwächste Glied. Ein gealterter Schlauch, dessen Innenwand aufgequollen ist, kann von außen einwandfrei aussehen und dennoch seinen Querschnitt verengt haben; setzen sich die Siebe in den Kupplungsköpfen mit Schmutz zu, sinkt der Durchfluss; ein scheuernder oder zu stark abgeknickter Schlauch bewirkt dasselbe. Nichts davon führt zu einer Leckage; es kostet nur Zeit.

Warum ist die zeitliche Abstimmung zwischen Zugmaschine und Auflieger wichtig?

In einer Fahrzeugkombination greifen die Bremsen nie exakt gleichzeitig; immer tritt eine Seite vor der anderen in Funktion. Entscheidend ist nicht, dass dieser Unterschied verschwindet, sondern dass er innerhalb eines akzeptablen Bandes bleibt. Verlässt er dieses Band, entstehen zwei Bilder, und beide sind unerwünscht.

Kommen die Aufliegerbremsen zu spät, übernimmt die Zugmaschine die Verzögerung eine Zeit lang allein. Der Auflieger schiebt von hinten, die Last auf der Hinterachse der Zugmaschine steigt, das Kräftegleichgewicht zwischen den Achsen wird gestört, und auf rutschigem Untergrund oder in der Kurve wächst das Risiko eines Stabilitätsverlusts. Zudem verschleißt und erhitzt sich die Bremsanlage der Zugmaschine schneller, weil sie mehr leistet als ihren Anteil. Dass die Beläge immer auf der Zugmaschinenseite zuerst aufgebraucht sind, ist häufig kein Materialproblem, sondern ein Zeitproblem.

Im umgekehrten Fall, wenn die Aufliegerbremsen deutlich früher oder härter einsetzen, zieht der Auflieger die Kombination nach hinten; Beläge und Reifen des Aufliegers werden zusätzlich belastet, bei geringer Beladung steigt die Neigung zum Blockieren der Räder. Gemeinsames Anzeichen beider Bilder ist eine unerklärlich unterschiedliche Belaglebensdauer zwischen zwei Fahrzeugen mit gleichem Einsatzprofil.

Die zeitliche Abstimmung wird im Typgenehmigungsverfahren anhand eines definierten Kompatibilitätsbandes beurteilt; da die Zahlenwerte dieses Bandes von Fahrzeug- und Aufliegerklasse abhängen, wird hier keine Zahl genannt. Im Betrieb gilt der Grundsatz: Die Zeitabstimmung ist keine Eigenschaft der Zugmaschine allein, sondern eine Eigenschaft der Kombination, und sie kann gestört sein, obwohl beide Seiten für sich korrekt gewartet sind. Arbeitet eine elektronisch gesteuerte Zugmaschine mit einem rein pneumatisch gesteuerten Auflieger, erbt der Auflieger die natürliche Verzögerung der pneumatischen Steuerleitung; das ist kein Fehler, sondern ein Architekturunterschied, er vergrößert die Differenz jedoch.

Wie verkürzt das elektrische Signal des EBS die pneumatische Verzögerung?

Der Beitrag des elektronischen Bremssystems zur Zeit lässt sich in einem Satz zusammenfassen: Das Signal legt seinen Weg nicht mehr füllend, sondern übertragend zurück. Die Pedalbewegung wird in eine elektrische Größe umgesetzt und erreicht die Steuereinheiten an den Achsen über Leitungen. Da für den Weg des elektrischen Signals kein Volumen gefüllt werden muss, entfällt die Verzögerung auf der Steuerseite praktisch. Weil der größte Teil der Ansprechdauer im Steuerpfad entsteht, kommt die deutlichste Verkürzung der Gesamtansprechzeit von hier.

Der zweite Beitrag ist die Anordnung: Weil die Steuereinheiten nah an den Achsen sitzen, wird die Luft für den Zylinder über einen kurzen und weiten Weg zugeführt. Der dritte Beitrag ist die Angleichung; das System kann die natürlichen Zeitunterschiede zwischen den Achsen verwalten und die zurückbleibende Achse früher ansteuern, um die Bremsen der Kombination einander anzunähern.

Dem stehen zwei Punkte gegenüber, die zu unterstreichen sind. Erstens entfällt die pneumatische Steuerleitung nicht; bei einer Unterbrechung auf der elektrischen Seite fällt das System auf die pneumatische Steuerung zurück, und die Zeiten nähern sich denen eines Fahrzeugs ohne Elektronik. Zweitens und wichtiger: Die elektronische Steuerung rührt an die mechanische Hälfte der Kette nicht. Das Volumen des Zylinders wird weiterhin gefüllt, die Druckstange legt weiterhin ihren Weg zurück, die Spiele summieren sich weiterhin. Eine falsch eingestellte Bremse greift auch an einem elektronisch gesteuerten Fahrzeug zu spät.

Der Zusammenhang zwischen Füllzeit des Bremszylinders und Hub

Der Bremszylinder ist das größte Volumen am Ende der Zeitkette, und dieses Volumen ist nicht konstant. Je größer der Weg der Druckstange, desto größer auch das Volumen, das gefüllt werden muss, bevor Kraft entsteht. Der Zusammenhang ist unmittelbar: Mit längerem Hub wird sowohl mehr Luft benötigt als auch mehr Zeit für das Nachströmen dieser Luft. Das Ergebnis ist genau das Bild, das der Fahrer mit "das Pedal ist tiefer geworden" oder "die Bremse greift zu spät" beschreibt.

Das erklärt, warum die Einstellung nicht nur eine Frage der Kraft ist. An einer falsch eingestellten Bremse treten zwei Verluste gleichzeitig auf: Die Kraft sinkt, weil sie in einer ungünstigeren Stellung der Mechanik erzeugt wird; und der Moment ihres Entstehens verschiebt sich nach hinten, weil ein größeres Volumen gefüllt wird. Ist eine Seite einer Achse eingestellt und die andere nicht, greifen die beiden Räder zu unterschiedlichen Zeitpunkten und mit unterschiedlicher Stärke; das ist unmittelbar ein Ungleichgewicht an der Achse.

Auch die Größe des Zylinders gehört in dieselbe Gleichung: Ein Zylinder mit größerer wirksamer Fläche erzeugt mehr Kraft, hat aber auch ein größeres zu füllendes Volumen und füllt sich über denselben Versorgungsweg langsamer. Zwei Räder derselben Achse mit unterschiedlich großen Zylindern zu bestücken, ist eine der eindeutigsten Ursachen für ein künstlich erzeugtes Ungleichgewicht.

Die Angaben der Tabelle dienen dem qualitativen Vergleich; keine davon ist ein Schwellenwert oder ein Abnahmekriterium.

Beeinflussen Kälte und Höhenlage die Ansprechzeit?

Die kurze Antwort lautet ja, aber in einer anderen Reihenfolge als erwartet. Die Kälte wirkt auf zwei Wegen, und ihre Rangfolge wird meist verkehrt herum angenommen.

Verhärtung der Werkstoffe. Membranen, Dichtungen und die Elastomerelemente in den Ventilen verhärten bei niedriger Temperatur; die für ihre Bewegung nötige Kraft steigt. Das hebt die Ventilschwellen etwas an und fügt der Ansprechdauer einen kleinen Anteil hinzu. Auch das Fett in der Mechanik wird bei Kälte zäher, und das Aufzehren der Spiele dauert etwas länger.

Gefrieren der Feuchtigkeit an Engstellen. Das ist die größte Wirkung, und ihre Ursache ist nicht physikalisch, sondern wartungsbedingt. Die im Kreis mitgeführte Feuchtigkeit schlägt sich an den Stellen mit verengtem Querschnitt nieder; sinkt die Temperatur, bildet sich dort Eis, und der ohnehin enge Durchgang schließt sich weiter. In einem solchen Kreis ist die Ansprechzeit bei milder Witterung normal und bei Kälte deutlich länger. Für eine Bremse, die morgens träge ist und im Lauf des Tages mit steigender Temperatur normal wird, ist das die typischste Erklärung. Feuchtigkeitsmanagement und Wintervorbereitung sind ein eigenes Thema und werden im Ratgeber Druckluftbremssysteme: Funktionsprinzip, Wartung und Sicherheitstipps behandelt.

Auf Seiten der Höhenlage wirkt der Effekt in zwei Richtungen und bleibt begrenzt. Mit der Höhe sinkt der Umgebungsdruck; das Entlüften des Zylinders ins Freie wird etwas leichter, dafür ändern sich der Differenzdruck, mit dem die Anlage arbeitet, und die Dichte der Luft. In der Praxis gibt es keine belastbare Grundlage für die Aussage, ein Fahrzeug greife allein wegen der Höhenlage merklich später; die Höhenlage gehört in der Diagnoseliste nicht an die erste, sondern an die letzte Stelle.

Wie lässt sich die Ansprechzeit im Betrieb beobachten?

Die zahlenmäßige Messung der Ansprechzeit erfordert ein definiertes Verfahren, geeignete Druckmesspunkte und kalibrierte Ausrüstung; das ist Sache einer befugten Messstelle. In der Werkstatt lassen sich dagegen, ohne einen Zahlenwert zu nennen, vergleichende Beobachtungen anstellen. Der Kern der Methode ist: Statt eine absolute Zeit zu suchen, wird geprüft, ob zwei Ereignisse, die gleichzeitig eintreten sollten, tatsächlich gleichzeitig eintreten.

1. Beobachten Sie beide Seiten derselben Achse zusammen. Nachdem das Fahrzeug sicher festgelegt ist, wird das Pedal langsam betätigt und der Bewegungsbeginn der Druckstangen auf beiden Seiten beobachtet; bewegt sich eine Seite deutlich später, liegt dort eine Verzögerung durch Einstellung, Leitung oder Ventil vor.
2. Beobachten Sie die Reihenfolge zwischen vorn und hinten. Dass die Hinterachse gegenüber der Vorderachse verzögert reagiert, kann Teil der Auslegung sein; ist der Unterschied jedoch deutlich größer als bei einem einwandfreien Fahrzeug desselben Modells, ist er zu untersuchen.
3. Vergleichen Sie Zugmaschine und Auflieger bei gleicher Betätigung. Beginnt die Bewegung auf der Aufliegerseite weit nach der Zugmaschine, liegt die Verzögerung in der Aufliegerleitung oder in der Ventilanordnung des Aufliegers.
4. Beobachten Sie die Löseseite gesondert. Nach dem Loslassen des Pedals wird die Rückkehr der Druckstangen beobachtet; kehrt eine Seite spät oder nicht vollständig zurück, ist in diesem Kreis der Entlüftungsweg eingeschränkt.
5. Hören Sie hin. Die Dauer des Füllgeräuschs und der Charakter des Entlüftungsgeräuschs machen im Vergleich beider Seiten den Unterschied hörbar. Für sich allein ist das kein Nachweis; es zeigt, wo zu suchen ist.
6. Vergleichen Sie innerhalb der Flotte. Schwesterfahrzeuge mit gleichem Modell, gleicher Ausstattung und ähnlichem Einsatzprofil sind die verlässlichste Referenz. Verhält sich ein Fahrzeug deutlich anders als seine Schwestern, liegt der Unterschied am Fahrzeug.

Diese Beobachtungen erzeugen keine Freigabe- oder Ablehnungsentscheidung; sie zeigen lediglich den Messbedarf auf. Die Regel, die hier gilt, lautet: Eine Verzögerung wird im Vergleich sichtbar und bleibt bei isolierter Betrachtung unsichtbar.

Was bedeutet die Verzögerung, in Anhalteweg umgerechnet?

Warum die Ansprechzeit eine Sicherheitsgröße ist, wird verständlich, sobald man sie in Weg umrechnet. Der gesamte Anhalteweg besteht aus drei Teilen: dem Weg, bis der Fahrer die Gefahr erkannt und das Pedal betätigt hat, dem Weg, bis die Anlage die Bremskraft aufgebaut hat, und dem Weg, bis das Fahrzeug nach dem Kraftaufbau verzögernd zum Stehen kommt. Über den mittleren Teil hinweg hat das Fahrzeug nahezu gar nicht verzögert; während dieser Zeit bleibt die Geschwindigkeit vollständig erhalten.

Die folgende Tabelle enthält keine Aussage über die Verzögerung irgendeiner Bremsanlage; sie zeigt lediglich die Arithmetik der Umrechnung von Geschwindigkeit in Weg. Der von einem Fahrzeug in einer Sekunde zurückgelegte Weg ergibt sich, indem der Geschwindigkeitswert in Kilometern je Stunde durch 3,6 geteilt wird.

Was die Tabelle zeigt, ist einfach: Unterschiede, die auf der Zeitachse sehr klein wirken, werden auf der Wegachse in Fahrzeuglängen gemessen. Und dieser Weg lässt sich nicht dadurch zurückgewinnen, dass man die Bremskraft erhöht; denn der Verlust entsteht nicht daraus, dass die Kraft zu gering wäre, sondern daraus, dass sie noch nicht entstanden ist.

Deshalb muss die Zeitabstimmung in der Wartungsplanung ebenso ernst genommen werden wie die Kraft. Der Weg zu einer schnelleren Antwort eines Kreises führt nicht über ein stärkeres Bauteil; er führt darüber, den Weg zu verkürzen, den Querschnitt zu erhalten, das Volumen nicht zu vergrößern und die mechanischen Spiele in der Einstellung zu halten. VADEN betrachtet die Bauteile, die es für Druckluftbremsanlagen schwerer Nutzfahrzeuge fertigt, genau in diesem Gesamtzusammenhang; ein richtig ausgewähltes und richtig montiertes Teil erzeugt nicht nur Kraft, es hält auch die Antwortzeit der Anlage innerhalb des vorgesehenen Bandes. Alle Ausführungen hier sind konzeptionelle Orientierung; für fahrzeugspezifische Werte und Abnahmegrenzen ist das aktuelle Servicehandbuch des Fahrzeugherstellers maßgebend.

Wer die gesamte Ventilfamilie des Kreises mit Aufgaben und typischen Störungsbildern sehen möchte, findet in unserem Ratgeber Druckluftbremsventile im Lkw jedes Ventil einzeln behandelt.

Wer den Aufbau lieber anhand einer visuellen Darstellung verfolgt, findet in unserem Ratgeber zum Schaltplan der Druckluftbremsanlage die Anlage Kreis für Kreis nachgezeichnet.

Zugehörige Produktkategorie: Bremssystem

Hauptleitfaden: DRUCKLUFT-BREMSANLAGEN IN SCHWEREN NUTZFAHRZEUGEN: FUNKTIONSPRINZIP, BAUTEILE-GLOSSAR UND UMFASSENDER FEHLERLEITFADEN

Was schreiben die Vorschriften für Ansprechzeit und Bremsweg vor?

Die Ansprechzeit ist nicht Auslegungssache — sie ist ein Typgenehmigungsgrenzwert. In Europa begrenzt die UNECE-Regelung Nr. 13 die Betriebsbremse auf 0,6 Sekunden vom Betätigen des Bremsventils bis zu dem Punkt, an dem der Bremszylinder 75 % seines asymptotischen Drucks erreicht. In den USA legt die bundesweite Norm für Druckluftbremsanlagen, FMVSS 121 (49 CFR 571.121), eigene Anspann- und Lösezeiten sowie Vorratsanforderungen fest, während die im Straßenbetrieb tatsächlich zu erreichende Bremsleistung gesondert in 49 CFR 393.52 definiert ist. Eine spät ansprechende Anlage zehrt an der Reserve, die diese Vorschriften garantieren sollen — deshalb ist die Verzögerung eine Sicherheits- und Konformitätsgröße, kein Komfortthema. Behandeln Sie den Wert von 0,6 Sekunden als vorgeschriebene Obergrenze und gleichen Sie die aktuellen Grenzwerte stets mit der geltenden Vorschrift und den Serviceunterlagen des Fahrzeugherstellers ab.

Für den Betrieb in Deutschland gelten daneben die nationalen Ausrüstungsvorschriften: § 41 StVZO „Bremsen und Unterlegkeile“ beschreibt, welche Bremsanlagen Kraftfahrzeuge und Anhänger führen müssen und wie deren Wirkung nachzuweisen ist. Die Verantwortung des Halters für den vorschriftsmäßigen Zustand des Fahrzeugs ergibt sich aus § 31 StVZO.
