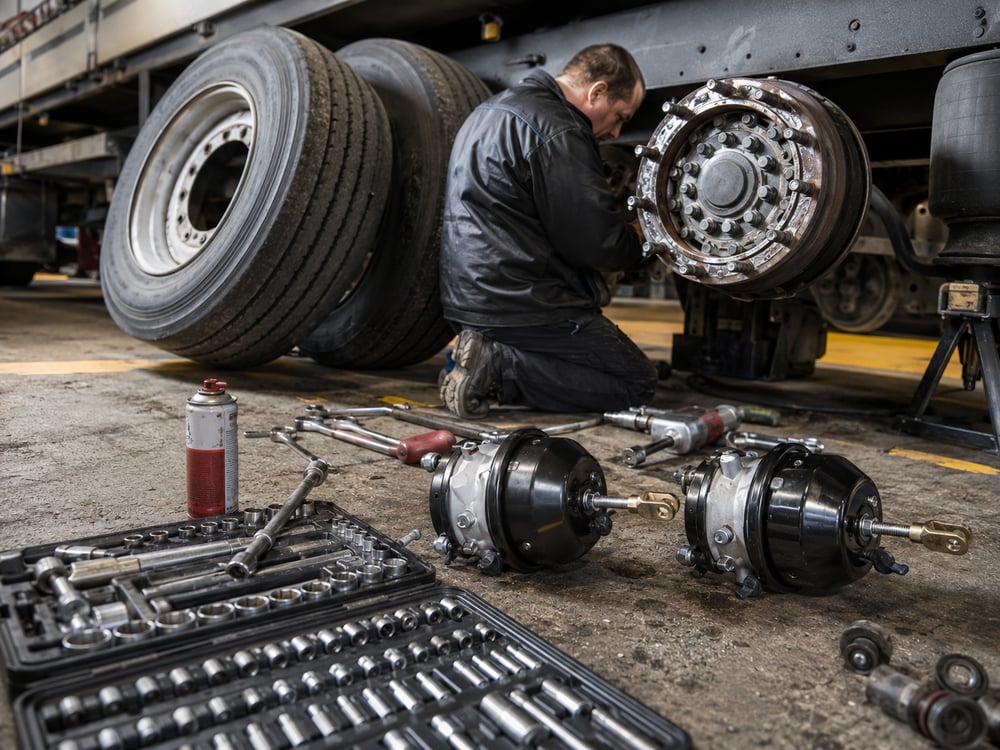

Bremszylinder am Lkw: Typen, Größen, Defektsymptome und Wechsel

Im Bericht der Hauptuntersuchung steht so gut wie nie die Zeile "Bremszylinder defekt". Stattdessen wird protokolliert: "Bremskraftdifferenz an einer Achse", "Undichtigkeit im Druckluftbremssystem", "Wirkung der Feststellbremse unzureichend" oder "Bremsspiel außerhalb des Sollbereichs". Genau diese Sätze bringen das Fahrzeug zurück in die Werkstatt. Welches Bauteil dafür verantwortlich ist, entscheidet aber nicht die Prüforganisation, sondern die Werkstatt zusammen mit dem Fuhrparkverantwortlichen. Das Zeitfenster ist eng: Am selben Tag muss bestätigt werden, dass der Befund tatsächlich vom Bremszylinder stammt, und es muss festgelegt werden, ob dieser Zylinder komplett getauscht wird oder ob ein Reparatursatz genügt.

Dieser Beitrag konzentriert sich auf zwei Fragen: Welche Befunde landen im Bericht, wenn ein Fahrzeug wegen des Bremszylinders durch die Untersuchung oder den Bremsentest fällt, und ist nach dem Lesen dieser Befunde der Reparatursatz oder der komplette Austausch die richtige Entscheidung. In der Praxis vermischen sich beide Ebenen, weil der Bericht ein Symptom notiert und die Werkstatt über ein Bauteil spricht. Wird zwischen beiden nicht sauber übersetzt, ist das Ergebnis entweder unnötiger Aufwand oder ein wiederkehrender Fehler.

Wegen des Bremszylinders durch die Untersuchung gefallen: Welche Befunde landen im Bericht?

Bei der periodischen Untersuchung wird die Bremsanlage auf drei Ebenen bewertet: Sichtprüfung, Dichtheitsprüfung und Messung auf dem Bremsenprüfstand. Der Bremszylinder gehört zu den wenigen Bauteilen, die alle drei Ebenen gleichzeitig berühren können. Gehäuseschäden sind sichtbar, ein Membranschaden zeigt sich als Undichtigkeit, und eine Schwäche im Kraftaufbau erscheint im Diagramm des Prüfstands. Derselbe physische Mangel kann deshalb im Bericht in drei unterschiedlichen Formulierungen auftauchen.

Die Befunde werden nach ihrer Schwere eingeordnet. Üblich ist: geringe Mängel werden vermerkt, hindern das Fahrzeug aber nicht am Bestehen; erhebliche Mängel führen zum Durchfallen und nach der Instandsetzung zur erneuten Vorführung; Mängel, die die Verkehrssicherheit unmittelbar gefährden, führen dazu, dass das Fahrzeug in diesem Zustand nicht weiterbewegt werden darf. Da Bezeichnungen und Grenzwerte je nach Vorschrift und Land abweichen, ist es sinnvoller, auf den Inhalt des Befundes zu schauen, als Mängelklassen auswendig zu lernen.

Allen bremszylinderbezogenen Befunden ist gemeinsam, dass sie fast immer indirekt formuliert sind. Der Bericht schreibt nicht "Membran gerissen", sondern "Undichtigkeit im Bremssystem". Er schreibt nicht "falsche Zylindergröße", sondern "Bremskraftdifferenz an einer Achse". Die Aufgabe der Werkstatt besteht darin, diese indirekte Formulierung in eine mechanische Ursache zu übersetzen und diese Ursache zu bestätigen. Wer ohne Bestätigung Teile tauscht, liest bei der Nachprüfung dieselbe Zeile erneut, denn denselben Befund können auch andere Ursachen erzeugen.

Die folgende Tabelle zeigt häufige Beobachtungen mit ihrer typischen Formulierung im Bericht und ihrem Gewicht für die Entscheidung. Sie erhebt keinen Anspruch auf Vollständigkeit, sondern dient als Übersetzungsschlüssel zum Lesen des Befundes.

Auffällig an der Tabelle ist Folgendes: Die meisten Befunde nennen den Bremszylinder gar nicht beim Namen. Wenn der Bericht auf dem Tisch liegt, besteht die erste Aufgabe deshalb darin, aufzulisten, welche mechanische Kette diese Formulierung erzeugen kann. Die Zeile "Bremskraftdifferenz an einer Achse" kann zum Beispiel auch von Bremsbelägen, Bremstrommel, Gestängesteller, Bremsnockenwelle oder einem Ventil erzeugt werden. Bevor der Zylinder beschuldigt wird, muss diese Kette ausgeschlossen werden; sonst bekommt der neu verbaute Zylinder denselben Bericht ein zweites Mal.

Wie sich Bremszylinderfehler auf dem Bremsenprüfstand zeigen: Differenz und verzögerte Reaktion

Der Rollenbremsenprüfstand bewertet das Fahrzeug achsweise: Die Räder werden angetrieben, die Bremse wird stufenweise betätigt und die Kraft an jedem Rad separat aufgezeichnet. Die Spur eines Bremszylinderproblems liest sich in diesem Diagramm auf drei Arten: als Kraftunterschied zwischen beiden Seiten, als ausbleibender Kraftanstieg und als verzögertes Abklingen der Kraft beim Lösen.

Die erste Spur ist die Differenz. Erzeugt ein Zylinder bei gleichem Druck weniger Schubkraft, bleibt die Bremskraft an diesem Rad hinter der des Nachbarrads zurück. Eine ermüdete Membran, eine Verformung im Gehäuse oder eine geschwächte Rückstellfeder können diesen Unterschied verursachen. Wird die Differenz groß genug, landet sie als Befund im Bericht. Um hier keinem Trugschluss aufzusitzen, ist eines wichtig: Die Differenz ist ein Ergebnis, keine Quelle. Dasselbe Diagramm können auch unterschiedlich dicke Beläge, eine verölte Reibfläche, ein festsitzender Gestängesteller oder ein Ventilproblem erzeugen.

Die zweite Spur ist der fehlende gleichmäßige Kraftanstieg mit dem Druck. Erwartet wird, dass die Kraft proportional zur Betätigung zunimmt. Flacht die Kurve früh ab, erzeugt also mehr Betätigung ab einem bestimmten Punkt keine mehr Kraft, kann eine Begrenzung auf der Zylinderseite vorliegen. Eine Leckage an der beschädigten Stelle der Membran, eine im Gehäuse anliegende Fläche oder ein mechanisches Klemmen, das die freie Bewegung der Druckstange behindert, erzeugt dieses Verhalten.

Die dritte Spur ist die verzögerte Reaktion, und sie hat zwei Richtungen. Ein verzögerter Kraftaufbau ist beim Betätigen spürbar; ein verzögertes Abklingen zeigt sich beim Lösen und wird in der Regel ernster genommen. Wird am Rad noch Kraft gemessen, obwohl die Bremse gelöst ist, liegt Schleifen vor. Schleifen tritt an Zylindern auf, deren Gehäuse nach innen verformt ist, deren Rückstellfeder ermüdet ist oder deren Druckstange nicht vollständig zurückkehrt. Schleifen erzeugt Wärme, Wärme schädigt Belag und Trommel; deshalb ist diese Zeile auf dem Prüfstand häufig schon für sich allein ein Grund, durchzufallen.

Die Grenze des Prüfstands lautet: Er misst nicht das Bauteil, sondern das Verhalten. Das Diagramm zeigt nicht auf einen Zylinder, es sagt nur, dass auf einer Seite der Achse etwas nicht stimmt; die Entscheidung liefert die Bestätigung in der Werkstatt.

Was passiert, wenn an einer Achse unterschiedliche Zylindertypen verbaut sind, und wie erkennt man das am Gehäuse?

Eine der heimtückischsten Ursachen für Bremskraftdifferenzen ist, dass an den beiden Seiten derselben Achse Zylinder mit unterschiedlichen Eigenschaften verbaut sind. Eine Seite wurde vor Jahren gewechselt, die andere ist original geblieben; oder bei der telefonischen Bestellung wurde nur die erste Hälfte der Gehäuseangabe abgelesen. Das Teil wird montiert, die Verbindung hält, das Fahrzeug fährt los. Sichtbar wird das Problem erst auf dem Prüfstand oder einige tausend Kilometer später durch einseitigen Belagverschleiß.

Bei der Untersuchung entspricht dem meist die Zeile "Bremskraftdifferenz an einer Achse". Der Bericht schreibt nicht "unterschiedliche Zylindertypen verbaut", er notiert nur den Kraftunterschied. Bei einem Fahrzeug, das mit einem Differenzbefund zurückkommt, besteht die erste Aufgabe deshalb darin zu prüfen, ob beide Seiten baugleich sind; das ist der günstigste Ausschluss, weil dafür nichts demontiert werden muss.

Beim Vergleich über das Gehäuse sind folgende Punkte zu prüfen: Wird die Typ- und Größenangabe auf beiden Seiten gleich abgelesen? Stimmen Außendurchmesser und Baulänge des Gehäuses bei einer Sichtprüfung überein? Hat ein Zylinder auf der Rückseite einen zusätzlichen Luftanschluss oder eine zusätzliche Anschlussöffnung, während die andere Seite keine hat? Sehen Staubmanschette, Druckstange und Gabelkopfanordnung auf beiden Seiten gleich aus? Lautet die Antwort auf eine dieser Fragen "nein", ist die Erklärung für den Differenzbefund mit hoher Wahrscheinlichkeit gefunden.

Ziel ist hier nicht, die Zylinderfamilien vorzustellen, sondern zu erkennen, ob beide Seiten baugleich sind. Was die Zahlen der Gehäuseangabe bedeuten, welche Größe an welchem Fahrzeug richtig ist und was vor der Bestellung gemessen wird, ist ein eigenes Thema; es wird vollständig im Ratgeber Bremszylinder-Typen und -Größen: T, DD und Federspeicher richtig wählen behandelt. Für die Entscheidung nach der Untersuchung genügt diese Information: Sind beide Seiten nicht baugleich, liegt die Ursache des Befundes wahrscheinlich nicht an einem defekten Bauteil, sondern an der gestörten Paarung.

Wird eine gestörte Paarung festgestellt, ändert sich auch die Entscheidung. Ein Reparatursatz löst dieses Problem nicht, denn es liegt keine beschädigte Membran vor, sondern eine falsche Paarung. Der richtige Schritt ist dann, beide Seiten der Achse wieder baugleich zu machen. Welche Seite gewechselt wird, hängt davon ab, welcher der beiden Zylinder laut Katalog- und Serviceinformation zum Fahrzeug passt. Diese Bestätigung nach Gefühl vorzunehmen, dreht die Differenz nur in die andere Richtung.

Wann ist der Reparatursatz (Membran) beim Membranzylinder eine sinnvolle Option?

Membranzylinder ohne gespeicherte Federenergie können, soweit der Hersteller es zulässt, durch Erneuerung von Membran und Dichtelementen instand gesetzt werden. Das bedeutet nicht, dass es in jedem Fall die richtige Entscheidung ist; die Bedingungen, unter denen ein Reparatursatz sinnvoll ist, sind eng gefasst und müssen alle gleichzeitig erfüllt sein.

Die erste Bedingung ist, dass der Befund tatsächlich von der Membran kommt. Tritt die Leckage an der Trennlinie der beiden Gehäusehälften aus und ist das Gehäuse selbst intakt, kann eine erneuerte Membran das Problem lösen. Kommt die Leckage dagegen aus der Mitte des Gehäuses, aus einem Riss oder aus einer von Korrosion durchbrochenen Stelle, nützt ein Reparatursatz nichts.

Die zweite Bedingung ist der Zustand von Gehäuse und Dichtfläche. Die Membran dichtet, indem sie zwischen den beiden Gehäusehälften auf einer Fläche aufliegt. Ist diese Fläche durch Korrosion narbig geworden, ist der Bereich unter dem Spannband durch Rostblasen aufgeworfen oder hat die Gehäusekante einen Schlag bekommen, wird auch eine fabrikneue Membran in den ersten Monaten wieder undicht. Bei der Sichtbeurteilung der Fläche muss zwischen blankem Oberflächenrost und schichtabtragender Tiefenkorrosion unterschieden werden; Letztere schließt den Reparatursatz aus.

Die dritte Bedingung ist, dass der Hersteller diesen Zylinder als instandsetzbar definiert hat. Manche Zylinder werden dauerhaft verschlossen gefertigt; bei einem solchen Zylinder zerstört das Öffnen des Spannbands die Dichtheit dauerhaft und erzeugt ein Sicherheitsrisiko. Die Instandsetzbarkeit wird nicht geschätzt, sondern anhand der aktuellen Serviceinformation des Herstellers bestimmt.

Die vierte Bedingung ist, dass die Arbeit symmetrisch ausgeführt werden kann. Wird auf einer Seite die Membran erneuert und die andere Seite in ihrem gealterten Zustand belassen, kann eine neue Kraftdifferenz entstehen; bei einem Fahrzeug, das mit einem Differenzbefund zurückkam, heißt das, genau das Problem erneut zu erzeugen, das man beheben wollte.

Die fünfte Bedingung ist der Zeitpunkt. Ein Reparatursatz ist in einem geplanten Wartungsfenster sinnvoll, in dem der Zylinder demontiert und die Flächen begutachtet werden können. Ein Membranwechsel am Fahrzeug wenige Stunden vor dem Untersuchungstermin ist das riskanteste Szenario.

Warum Federspeicherzylinder nicht repariert, sondern komplett getauscht werden

Bei Zylindern, die die Feststell- und Notbremsfunktion übernehmen, liegt der Fall völlig anders. In diesen Zylindern befindet sich eine Feder, die stark genug vorgespannt ist, um das Fahrzeug auch ohne Luftdruck festzuhalten. Diese Feder behält ihre Energie selbst dann, wenn der Zylinder ausgebaut ist und lose auf der Werkbank liegt. Diese Energie liegt weit über dem, was man von einem gewöhnlichen mechanischen Bauteil erwartet, und kann bei unkontrolliertem Entspannen tödliche Folgen haben.

Deshalb ist die gemeinsame Haltung der Branche eindeutig: Ein Federspeicherzylinder wird in der Werkstatt nicht geöffnet und nicht überholt, er wird komplett getauscht. Die Gehäusehälfte, die den Federraum bildet, ist nicht dafür ausgelegt, im Feld zerlegt zu werden. Versuche nach dem Motto "wir trennen einfach das Spannband auf" bergen ein nicht vertretbares Sicherheitsrisiko, und die Bremsleistung lässt sich danach nicht mehr belastbar bestätigen.

Aus Sicht der Untersuchung vereinfacht das die Entscheidung. Deutet der Befund auf die Wirkung der Feststellbremse, auf ein nicht gelöstes Lösen der Feststellbremse oder auf eine Leckage aus dem Federraum hin, steht die Option Reparatursatz nicht zur Debatte; diskutiert wird nur noch, welche Seite wann getauscht wird.

Wie der Austausch sicher durchgeführt wird, wie die Feder vor dem Ausbau unwirksam gemacht wird und worauf bei der Montage zu achten ist, liegt außerhalb des Rahmens dieses Beitrags. Die vollständige Prozedur wird zusammen mit den Sicherheitshinweisen im Ratgeber Bremszylinder (Federspeicher): Störungen, Austausch und Wartung beschrieben. Sobald die Entscheidung gefallen ist, ist das die richtige Adresse.

Noch ein Punkt: Die Entscheidung für den kompletten Austausch schließt die Gegenseite derselben Achse nicht automatisch ein, sollte es aber meistens tun. Beide Zylinder sind gleich alt und haben unter gleichen Bedingungen gearbeitet; hat einer den Punkt erreicht, an dem er einen Befund erzeugt, ist der andere nicht weit davon entfernt. Die Kosten dafür, das Fahrzeug ein zweites Mal in die Werkstatt zu holen, übersteigen den Preis des zweiten Zylinders schnell.

Reparatursatz oder kompletter Austausch? Entscheidungskriterien

Alles bisher Beschriebene lässt sich in einer Tabelle zusammenfassen, und die Regel ist einfach: Fällt auch nur eines der Kriterien in die Spalte "kompletter Austausch", lautet die Entscheidung kompletter Austausch. Ein Reparatursatz ist nur dann vertretbar, wenn alle Kriterien in ihrer eigenen Spalte bleiben.

Über die Tabelle hinaus helfen zwei praktische Regeln. Die erste: Im Zweifel den kompletten Austausch wählen; einen Zylinder, der die Bremskraft erzeugt, mit dem Gedanken "hält vielleicht" wieder einzubauen, trägt das gesamte Risiko auf die Straße. Die zweite: Die Entscheidung anhand der Wiederholung des Befundes korrigieren; erzeugt derselbe Zylinder ein zweites Mal einen Befund, war die erste Entscheidung falsch.

Beim Kostenvergleich nur auf den Teilepreis zu schauen, ist irreführend. In die Rechnung gehören auch Arbeitszeit, Standzeit des Fahrzeugs in der Werkstatt, entgangene Touren, die erneute Vorführung zur Untersuchung und die Wahrscheinlichkeit, dass der Befund wiederkehrt. Zusammengerechnet ist das Feld, in dem der Reparatursatz tatsächlich günstiger ist, in den meisten Fuhrparks schmaler als erwartet.

Normen und weiterführende Informationen

Dieses Thema unterliegt den Ausrüstungsvorschriften für druckluftgebremste Nutzfahrzeuge. In den USA definiert die bundesweite Druckluftbremsnorm FMVSS 121 (49 CFR 571.121) die Behälter, den Schutz und das Timing, die eine vorschriftsmäßige Anlage bieten muss, und Europa wendet die entsprechenden Grenzwerte der UNECE-Regelung Nr. 13 an. Weitere Einzelheiten finden Sie in dem bebilderten Nachschlagewerk auf airbrakecompressor.com. Prüfen Sie konkrete Werte stets anhand der geltenden Vorschrift und der Serviceunterlagen des Fahrzeugherstellers.

Für den Betrieb in Deutschland gelten daneben die nationalen Ausrüstungsvorschriften: § 41 StVZO „Bremsen und Unterlegkeile“ beschreibt, welche Bremsanlagen Kraftfahrzeuge und Anhänger führen müssen und wie deren Wirkung nachzuweisen ist. Die Verantwortung des Halters für den vorschriftsmäßigen Zustand des Fahrzeugs ergibt sich aus § 31 StVZO.

Wie Einbaulage und Position der Entwässerungsbohrung die Lebensdauer beeinflussen

Ein erheblicher Teil der Gründe, wegen derer Fahrzeuge durchfallen, stammt nicht vom Bauteil, sondern von der Art der Montage. Am häufigsten wird die Uhrzeitstellung des Zylinders und die Lage der Entwässerungsbohrung nicht beachtet. Zylinder tragen eine kleine Entwässerungsbohrung im Gehäuse, um eingedrungene Feuchtigkeit abzuführen; diese Bohrung muss in Einbaulage am tiefsten Punkt liegen, damit angesammeltes Wasser durch sein eigenes Gewicht abfließen kann.

Wird der Zylinder um eine Teilung verdreht befestigt, zeigt die Bohrung zur Seite oder nach oben, und der Zylinder wird zum Wasserbehälter. Das eingeschlossene Wasser startet Korrosion an der Auflagefläche der Membran und an der Innenwand und erzeugt im Winter durch Gefrieren mechanische Belastung. Das ist die eigentliche Ursache der Leckage- oder Korrosionsbefunde, die einige Saisons später auftauchen; der Bericht notiert die Korrosion, der Grund ist die Einbaulage.

Genauso wirkt eine verstopfte Bohrung. Straßenstaub, Schlamm, Salzrückstände und beim Waschen eingetragener Schmutz können die Bohrung verschließen. Bei der Routinekontrolle zu bestätigen, dass diese Bohrung offen ist, dauert Minuten, beeinflusst aber die Lebensdauer des Zylinders deutlich. Zum Freimachen der Bohrung wird der Zylinder nicht demontiert; es wird nur von außen geprüft, ob sie verstopft ist.

Das zweite Thema ist der Arbeitswinkel der Druckstange. Der Zylinder ist so zu positionieren, dass die Druckstange sich in ihrer natürlichen Arbeitsrichtung bewegt. Stimmt der Winkel nicht, erfährt die Stange bei jeder Betätigung eine seitliche Belastung; diese Belastung ermüdet die Staubmanschette, durch die ermüdete Manschette gelangen Schmutz und Wasser nach innen, und der eingedrungene Schmutz beschleunigt den Verschleiß. Am Ende der Kette steht wieder ein Befund bei der Untersuchung, der aber nichts mit der Qualität des Bauteils zu tun hat.

Das dritte Thema ist die Verlegung des Luftschlauchs. Ein Schlauch, der vor dem Zylindereingang einen Bogen nach unten macht, hilft dabei, dass sich Kondenswasser in diesem Bogen sammelt und nicht im Zylinder. Ein gespannter, scheuernder oder mit scharfem Radius angeschlossener Schlauch kann dagegen bei der Untersuchung einen eigenen Befund erzeugen.

Wasser, Winterbedingungen und Korrosionsschäden am Bremszylinder

Beim schweren Nutzfahrzeug arbeiten die Zylinder an der ungünstigsten Stelle des Fahrzeugs: hinter dem Rad, in ständigem Wasser, Schlamm, Steinschlag und im Winter im Salz. In dieser Umgebung ist Korrosion keine Möglichkeit, sondern ein Prozess, der mit der Zeit eintritt. Für die Entscheidung kommt es darauf an, zu unterscheiden, in welchem Stadium Korrosion kosmetisch ist und ab welchem Stadium sie die Entscheidung verändert.

Das erste Stadium ist Oberflächenrost: Der Lack ist dünner geworden, das Gehäuse hat sich braun verfärbt, aber die Metallschicht löst sich nicht ab und die Fläche fühlt sich beim Darüberstreichen nicht rau an. Dieses Stadium ist für sich allein kein Ablehnungsgrund und verhindert die Entscheidung für einen Reparatursatz nicht. Es ist dennoch ein Warnzeichen.

Das zweite Stadium ist die schichtabtragende Korrosion. Der Rost hat Blasen gebildet, löst sich bei Berührung in Schuppen, und an der Fläche beginnt Narbenbildung. Ist der Auflagebereich der Membran oder die Linie unter dem Spannband betroffen, kann auch eine erneuerte Membran keine dauerhafte Dichtheit herstellen; hier verschiebt sich die Entscheidung zum kompletten Austausch.

Das dritte Stadium ist der Durchbruch und die strukturelle Schwächung. Liegt ein feines Loch im Gehäuse oder eine Trennung an der Spannbandlinie vor, kann der Zylinder den Druck nicht mehr zuverlässig halten. Bei der Untersuchung wird das als Beschädigung oder als Undichtigkeit notiert und erfordert unstrittig den kompletten Austausch.

Winterbedingungen beschleunigen den Prozess: Streusalz verstärkt die Korrosion deutlich, aufgewirbelter Schlamm bildet eine feuchtigkeitshaltende Schicht, und bei Temperaturen unter dem Gefrierpunkt belastet eingeschlossenes Wasser durch Gefrieren sowohl die Membran als auch die Innenfläche. Eine einfache Sichtkontrolle und die Bestätigung der freien Entwässerungsbohrung vor dem Winter schließen einen erheblichen Teil der Befunde aus, die im Frühjahr auftauchen würden.

Auch die Waschgewohnheit spielt eine Rolle: Den Hochdruckstrahl direkt auf die Staubmanschette und die Entwässerungsbohrung zu richten, kann Wasser von außen nach innen drücken. Diesem Bereich mit Abstand und in einem indirekten Winkel zu begegnen, macht für die Lebensdauer des Zylinders einen Unterschied.

Ihre eigene Vorabkontrolle vor der Untersuchung

Die einfachste Maßnahme, um nicht mit einem bremszylinderbezogenen Befund zurückzukommen, ist, denselben Blick vor dem Termin in der eigenen Werkstatt anzuwenden. Die folgende Liste erfordert keine Demontage und keine Spezialausrüstung; ihr Ziel ist nicht die Fehlerdiagnose, sondern vorab zu erkennen, ob eine verdächtige Situation vorliegt.

1. Sichern Sie das Fahrzeug sicher ab, unterlegen Sie die Räder mit Keilen und warten Sie, bis das System den Betriebsdruck erreicht hat. Führen Sie die Kontrolle aus einer sicheren Position durch, ohne unter das Fahrzeug zu gehen.
2. Hören Sie bei abgestelltem Motor und ruhiger Umgebung hin. Ein dauerhaftes Zischen, obwohl die Bremse nicht betätigt wird, ist ein Hinweis, dessen Quelle gesucht werden muss.
3. Lassen Sie eine zweite Person das Bremspedal gedrückt halten und hören Sie währenddessen in den Bereich hinter dem Rad hinein. Ein Geräusch, das unter Druck auftritt, grenzt den Ort des Befundes ein.
4. Tragen Sie an der verdächtigen Stelle Seifenwasser auf und achten Sie auf Blasenbildung. Der Punkt, an dem Blasen austreten, hilft zu unterscheiden, ob die Leckage vom Gehäuse oder von einer Verbindung kommt.
5. Prüfen Sie das Gehäuse mit dem Auge: Notieren Sie Beulen, Risse, Schlagspuren, Rostblasen an der Spannbandlinie und abgelöste Schichten.
6. Bestätigen Sie, dass die Entwässerungsbohrung am tiefsten Punkt liegt und nicht verstopft ist. Ist sie verstopft, reinigen Sie sie von außen; ist die Lage falsch, halten Sie das als Wartungshinweis fest.
7. Verfolgen Sie Luftschlauch und Anschlussöffnung: Scheuerspuren, Risse, eine gespannte Verlegung oder ein scharfer Radius können bei der Untersuchung einen eigenen Befund erzeugen.
8. Kontrollieren Sie Druckstange und Staubmanschette. Ist die Manschette gerissen, gelangen Schmutz und Wasser nach innen; das ist der Vorbote des späteren Befundes.
9. Vergleichen Sie die Gehäuseangaben der Zylinder auf beiden Seiten derselben Achse. Sehen die beiden nicht baugleich aus, liegt die Ursache eines Differenzbefundes mit hoher Wahrscheinlichkeit genau hier.
10. Halten Sie jeden Punkt, den Sie für verdächtig halten, schriftlich fest und zeigen Sie ihn vor der Untersuchung der Werkstatt. Ein nicht festgehaltener Verdacht wird an der Prüfstelle zu einer Zeile im Bericht.

Diese Liste ahmt die Untersuchung nicht nach; die Prüfstelle misst mit Geräten, Sie schauen und hören. Dennoch lässt sich ein erheblicher Teil der bremszylinderbezogenen Befunde mit diesen zehn Punkten vorab erkennen.

Nach dem Durchfallen wegen des Bremszylinders: Welcher Ratgeber hilft weiter, was ist zu bestätigen

Liegt der Bericht vor, ist die Reihenfolge eindeutig: Zuerst wird bestätigt, dass der Befund tatsächlich vom Bremszylinder kommt, dann wird über Reparatur oder Austausch entschieden, anschließend wird die Arbeit ausgeführt und ganz zum Schluss wird das Ergebnis überprüft. Wird diese Reihenfolge durchbrochen, ist das der häufigste Grund dafür, dass bei der Nachprüfung dieselbe Zeile erneut geschrieben wird.

Was in der Bestätigungsphase auszuschließen ist, liegt fest. Bei einem Differenzbefund werden der Zustand der Beläge, die Trommel- oder Scheibenfläche, die Leichtgängigkeit des Gestängestellers und die Baugleichheit beider Seiten der Reihe nach bewertet. Bei einem Leckagebefund wird unterschieden, ob die Leckage vom Gehäuse, von der Verbindung oder vom Schlauch kommt. Bei einem Befund zur Feststellbremse werden der Federspeicherzylinder und der ihn versorgende Kreis gemeinsam betrachtet. Bei einem Befund zum tatsächlichen Hub darf ohne Messung nicht interpretiert werden.

Die Entscheidungsphase folgt der Tabelle im sechsten Abschnitt dieses Beitrags. Wie die Arbeit nach der Entscheidung ausgeführt wird, in welcher Reihenfolge demontiert und montiert wird, was nach dem Einbau zu kontrollieren ist und was auf der Wartungsseite verfolgt werden muss, ist Thema eines anderen Ratgebers; Diagnose, Austausch und Wartung sind vollständig im Ratgeber Bremszylinder (Bremskammer): Ausfall, Austausch und Wartung zusammengefasst. Geht es um den sicheren Ausbau eines Federspeicherzylinders, ist der Ratgeber zu Störungen und Austausch am Federspeicher zu befolgen; geht es um die Bestimmung der richtigen Größe und des richtigen Typs, der Ratgeber zu Typen und Größen.

Die letzte Phase ist die Überprüfung des Ergebnisses, und sie wird am häufigsten übersprungen. Nach Abschluss der Arbeit wird das System auf Betriebsdruck gebracht, die Dichtheitsprüfung wiederholt, beim Betätigen und Lösen der Bremse der Auf- und Abbau der Kraft beobachtet und, wenn möglich, die Messung auf dem Bremsenprüfstand wiederholt. Wird das Fahrzeug ohne diese Überprüfung zur Untersuchung geschickt, testet die Prüfstelle an Ihrer Stelle, und das ist die teuerste Testmethode.

VADEN ORIGINAL ist eine Marke, die im Bereich Druckluftbremssysteme für schwere Nutzfahrzeuge fertigt; die Bestimmung des für Ihr Fahrzeug passenden Teils erfordert jedoch immer eine Bestätigung über den autorisierten Katalog und den Service. Stützen Sie die Teileauswahl bei der Entscheidung nach der Untersuchung nicht auf Vermutungen, sondern auf diese Bestätigung.

Da der Federspeicherzylinder pneumatisch und nicht von Hand gelöst wird, lohnt sich ein Blick auf das steuernde Bauteil dieses Kreises: unser Ratgeber zum Park-Löseventil beschreibt es im Detail.

Sicherheitswarnung: Die Speicherfeder in einem Federspeicherzylinder speichert enorme Energie. Zerlegen oder öffnen Sie einen Federspeicherzylinder niemals. Lösen (spannen) Sie die Feder stets über die Löseschraube, bevor Sie den Zylinder ausbauen.

• Betriebsbremszylinder — Ein-Membran, nur Betriebsbremsung, meist Vorderachse.
• Federspeicherzylinder — Doppelmembran plus Speicherfeder, ergänzt Feststell- & Notbremse, meist Antriebs- und Anhängerachsen.

Ersatzzylinder richtig auswählen: Typ, Hub und Zulassung

VADEN ORIGINAL fertigt die Zuleitungs- und Steuerteile dieses Bremskreises als direktes OE-Äquivalent für schwere Nutzfahrzeuge: Bremszylinder-Schlauch, Relaisventil, Schnellspannventil, Park-Löse Sicherheitsventil, ALB Load Sensing Ventil und Fußbremsventil. Für den Zylinder selbst bleibt die Auswahlregel dieselbe: Typ, Hub und Befestigungsmaß des ausgebauten Teils müssen exakt übereinstimmen; prüfen Sie diese drei Werte am Typenschild und über die OE-Referenz.

• Typklasse — der ab Werk verbaute T-Typ (T16, T20, T24, T30 oder eine Kombination) ist je nach Antriebs-, Lenk- oder Anhängerachse festgelegt und wird beim Wechsel exakt beibehalten.
• Membran und Gehäuse — prüfen Sie Membranmaterial und Korrosionsschutz des Gehäuses; daran trennt sich ein zugelassener Zylinder von einem billigen Nachbau.
• Gleichmassige Ausgangskraft und Hub — nur ein links und rechts identischer Zylinder halt die Bremsung der Achse ausgewogen.
• Zulassung — eine gültige ECE-R13- bzw. DIN-Genehmigung ist bei einem sicherheitsrelevanten Bauteil keine Zugabe, sondern die Mindestanforderung.

Der Zylinder ist nur das letzte Glied des Kreises: Halt der Druck davor nicht, verschleißt auch ein neuer Zylinder vorzeitig. Sehen Sie sich dazu die VADEN ORIGINAL Lufttrockner und Trockenmittelpatronen sowie die Relais- und Bremsventile für Lkw, Anhänger und Busse an. Nicht sicher, welches Bauteil Ihres Kreises die Ursache ist? Fragen Sie unser Team mit Ihrer Achs- und OE-Referenz an.
