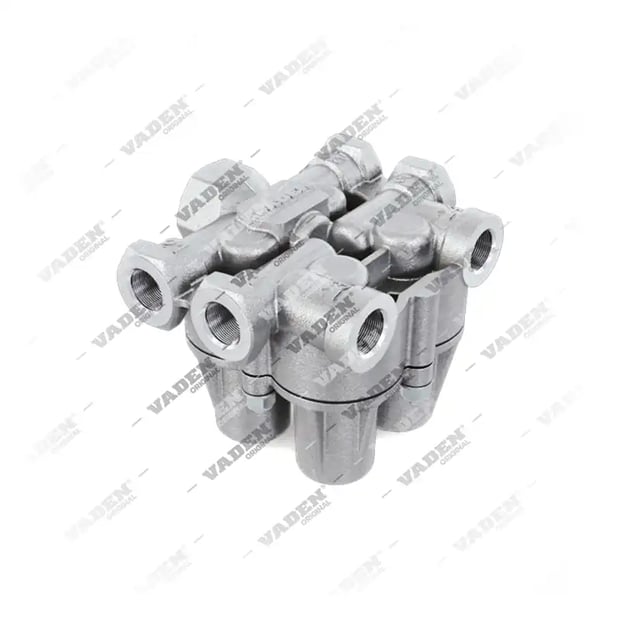

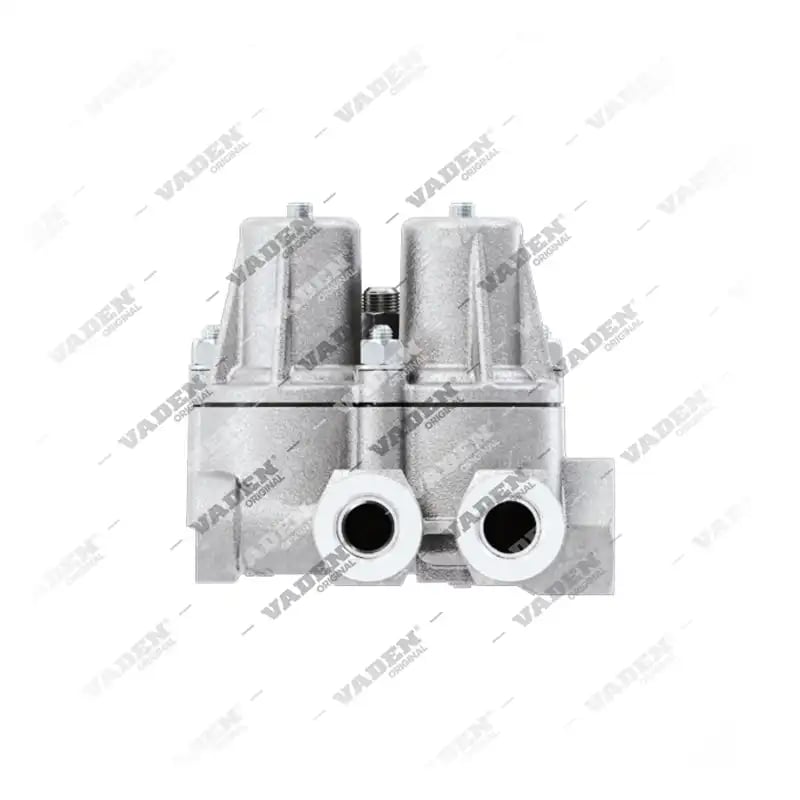

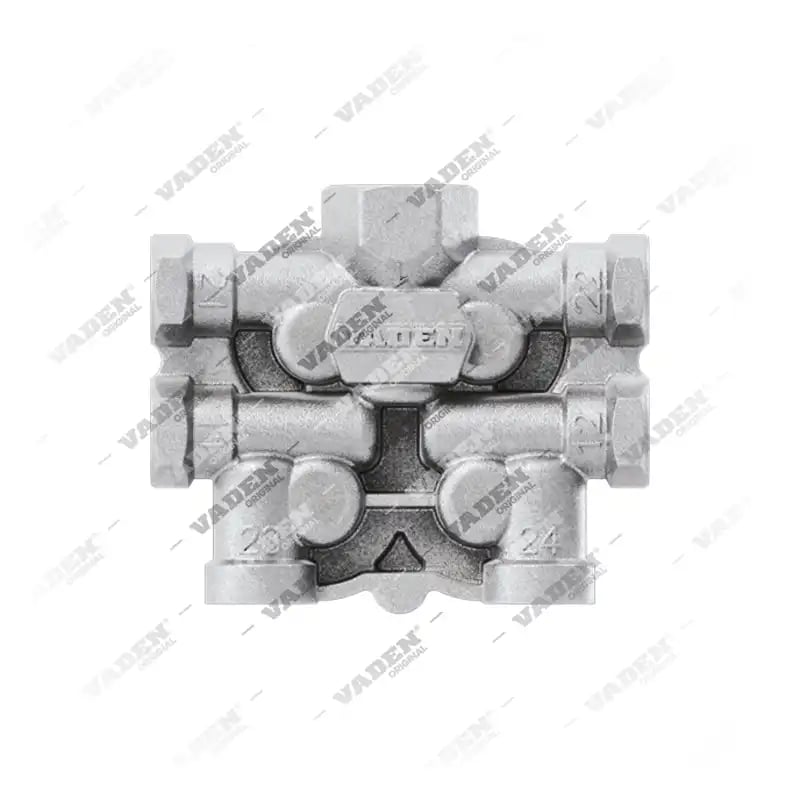

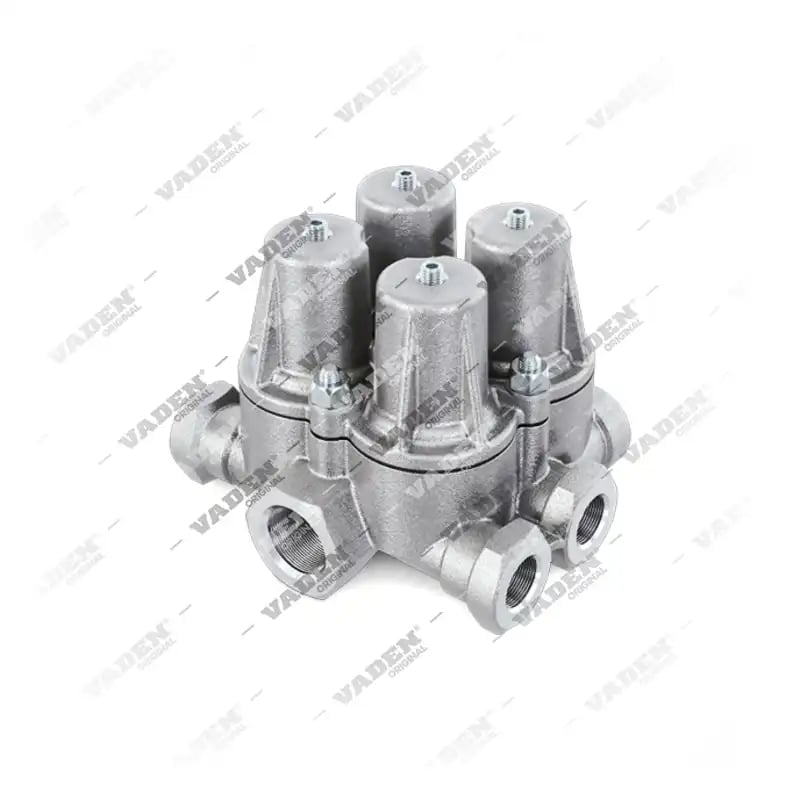

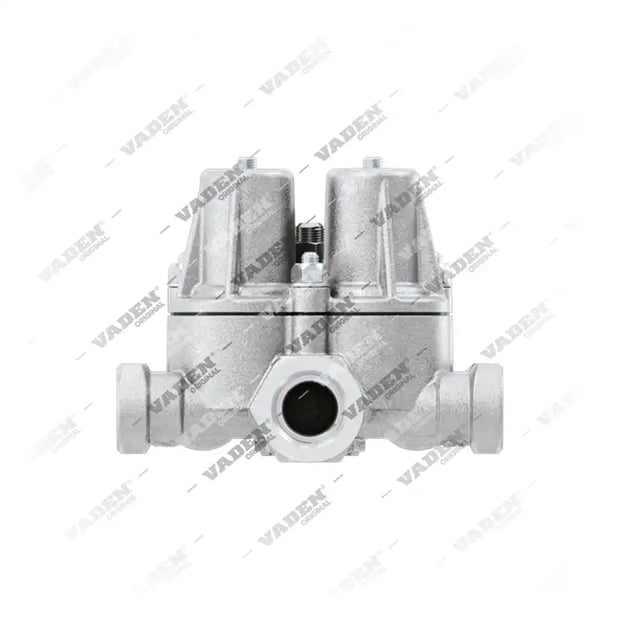

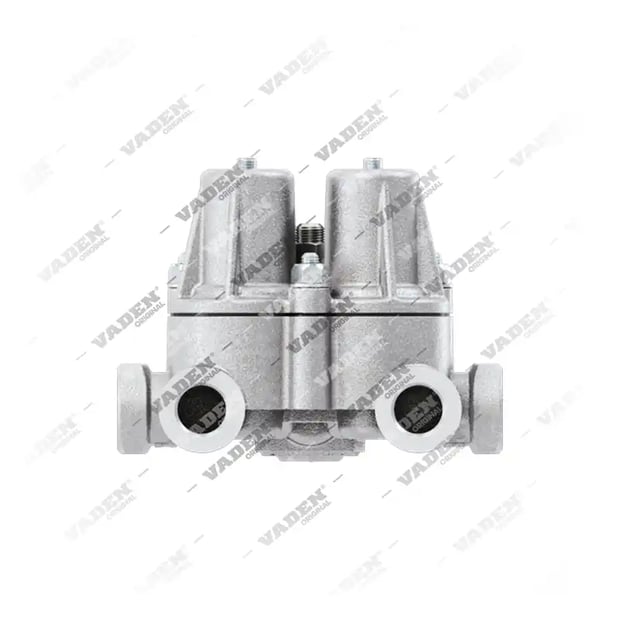

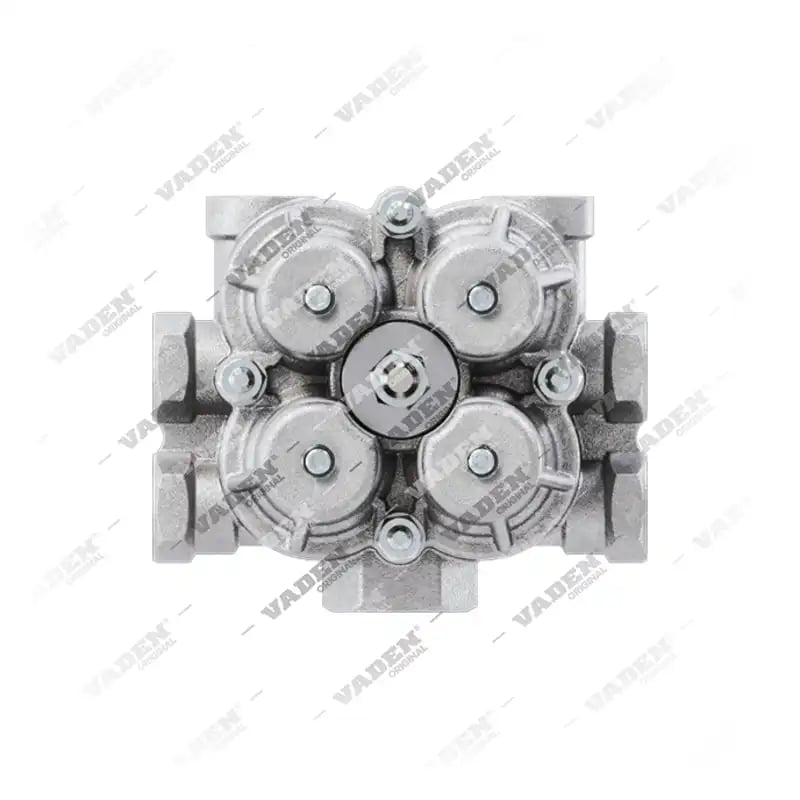

303.02.0069 KNORR-BREMSE Valve de protection à 4 circuits
303.02.0069
Résumé
●Port 1: M22x1,5 ●Port 12: M16x1,5 ●Port 21: M16x1,5 ●Port 22: M16x1,5 ●Port 23: M16x1,5 ●Port 24: M16,5 ●Pression: MAX 20 BAR ●Pression d'Ouverture 21/22: 7,6 BAR ●Pression d'Ouverture 23/24: 6,7 BAR ●Pression de fermeture 21/22: 4,3 BAR ●Pression de fermeture 23/24: 5,5 BAR.
| Code EAN | 8683457009288 |
|---|
Prêt à commander
Codes OEM Compatibles
- KNORR-BREMSE AE 4421
Description
Cette valve de protection joue un rôle essentiel dans la gestion de la distribution pneumatique au sein du système de freinage. Elle assure une régulation précise des pressions entre les différents circuits pour garantir une sécurité optimale lors du fonctionnement du véhicule.
Le produit 303.02.0069 est l'équivalent OE du KNORR-BREMSE AE4421 utilisé dans les systèmes de freinage de haute précision. Cette pièce est spécifiquement conçue pour répondre aux exigences techniques des composants de marque KNORR-BREMSE. Le 303.02.0069 est l'équivalent OE du KNORR-BREMSE AE4421 utilisé dans les systèmes de freinage.
Pour une installation réussie, le technicien doit vérifier la conformité des orifices, notamment l'orifice principal M22x1,5 et les orifices secondaires M16x1,5. Les pressions d'ouverture et de fermeture (entre 4,3 et 7,6 BAR selon les circuits) doivent être rigoureusement contrôlées pour assurer le bon fonctionnement du système pneumatique.
Cette valve est fabriquée avec des composants à haute résistance pour supporter des conditions d'utilisation exigeantes dans le secteur du transport lourd.
Le produit 303.02.0069 est l'équivalent OE du KNORR-BREMSE AE4421 utilisé dans les systèmes de freinage de haute précision. Cette pièce est spécifiquement conçue pour répondre aux exigences techniques des composants de marque KNORR-BREMSE. Le 303.02.0069 est l'équivalent OE du KNORR-BREMSE AE4421 utilisé dans les systèmes de freinage.
Pour une installation réussie, le technicien doit vérifier la conformité des orifices, notamment l'orifice principal M22x1,5 et les orifices secondaires M16x1,5. Les pressions d'ouverture et de fermeture (entre 4,3 et 7,6 BAR selon les circuits) doivent être rigoureusement contrôlées pour assurer le bon fonctionnement du système pneumatique.
Cette valve est fabriquée avec des composants à haute résistance pour supporter des conditions d'utilisation exigeantes dans le secteur du transport lourd.
Spécifications techniques
| Orifice 1 | M22x1,5 |
|---|---|
| Orifice 12 | M16x1,5 |
| Orifice 21 | M16x1,5 |
| Orifice 22 | M16x1,5 |
| Orifice 11 | M16x1,5 |
| Orifice 23 | M16x1,5 |
| Orifice 24 | M16x1,5 |
| Pression | MAX 20 BAR |
| Pression d'Ouverture 21 | 7,6 BAR |
| Pression d'Ouverture 22 | 7,6 BAR |
| Pression d'Ouverture 23 | 6,7 BAR |
| Pression d'Ouverture 24 | 6,7 BAR |
| Pression de fermeture 21 | 4,3 BAR |
| Pression de fermeture 22 | 4,3 BAR |
| Pression de fermeture 23 | 5,5 BAR |
| Pression de fermeture 24 | 5,5 BAR |
Autres OEM
KNORR-BREMSE
- AE4421
- AE 4421
Produits Associés
Kits de réparation
Véhicules utilisés
| Marque | Modèle | Type de modèle | Moteur |
|---|---|---|---|
| KNORR-BREMSE |
FAQ
Quelle est la compatibilité de cette valve avec les systèmes d'origine ?
Cette pièce est compatible avec les références OEM telles que AE4421 (KNORR-BREMSE).
Quelles sont les caractéristiques techniques des orifices ?
Elle dispose d'un orifice principal M22x1,5 et de quatre orifices secondaires (11, 12, 21, 22, 23, 24) avec des filetages M16x1,5 ou M22x1,5 selon le schéma.
Quelles sont les pressions d'ouverture et de fermeture ?
Les pressions d'ouverture sont de 7,6 BAR pour les circuits 21/22 et 6,7 BAR pour les circuits 23/24. Les pressions de fermeture sont respectivement de 4,3 BAR et 5,5 BAR.
La valve peut-elle supporter une pression maximale élevée ?
Oui, ce composant est conçu pour fonctionner avec une pression maximale allant jusqu'à 20 BAR.
Comment identifier si cette pièce est la bonne pour mon entretien ?
Vérifiez que vos codes OEM correspondent à la liste des équivalences fournis dans la fiche technique.
