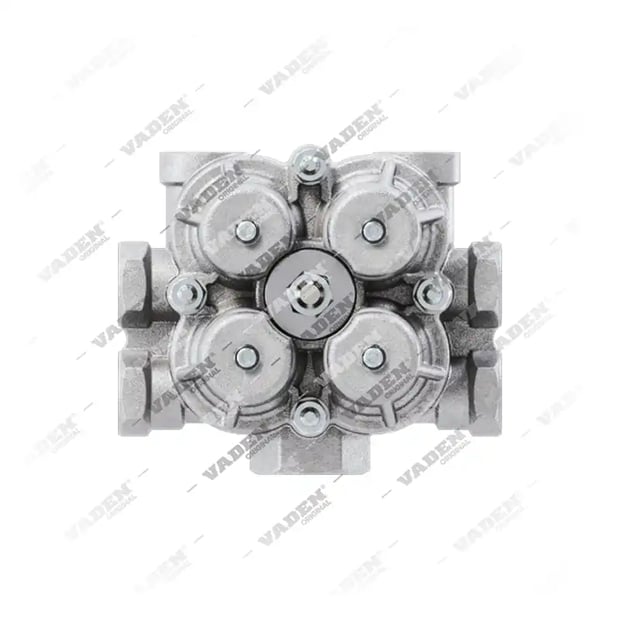

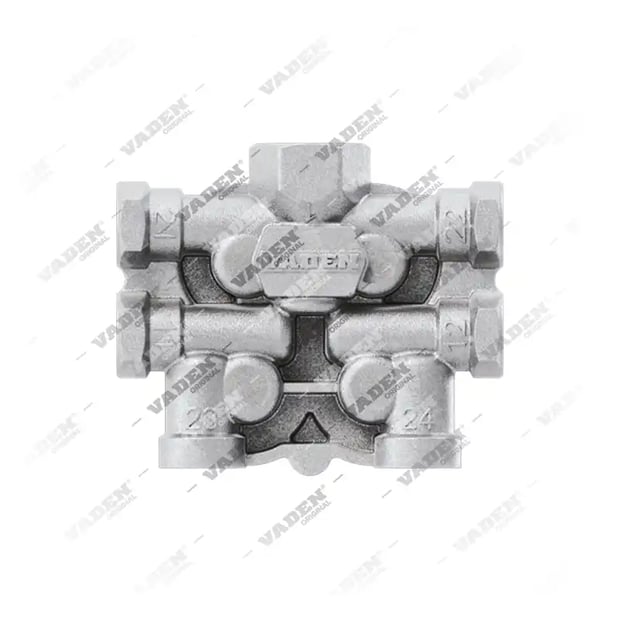

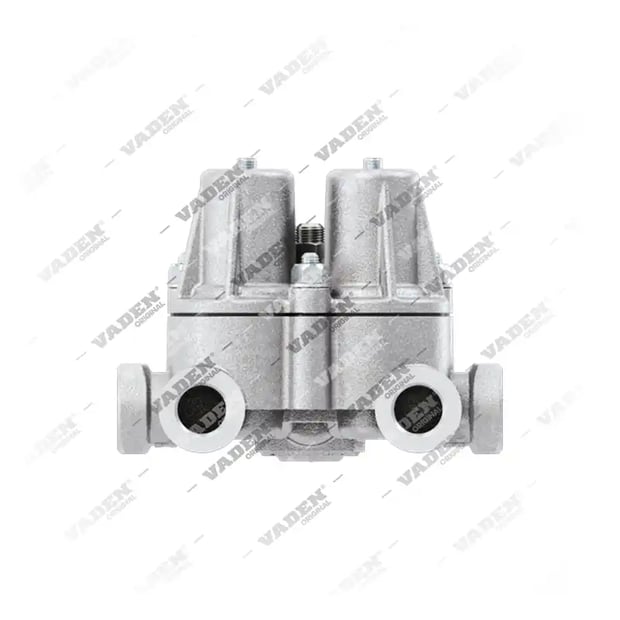

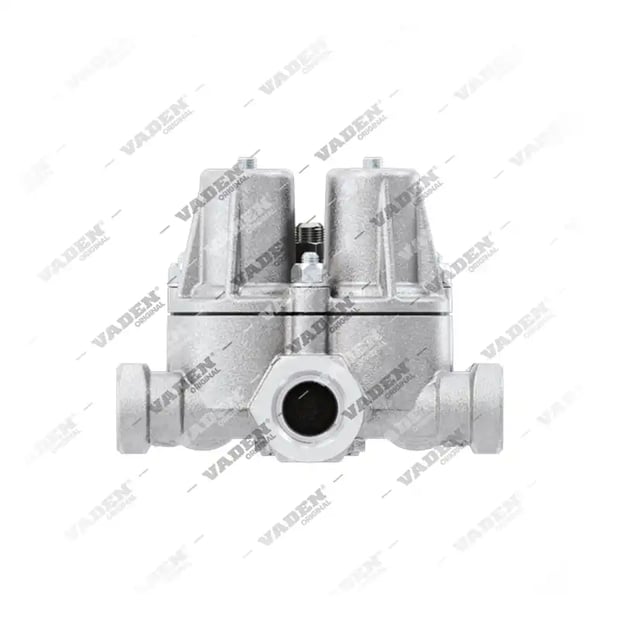

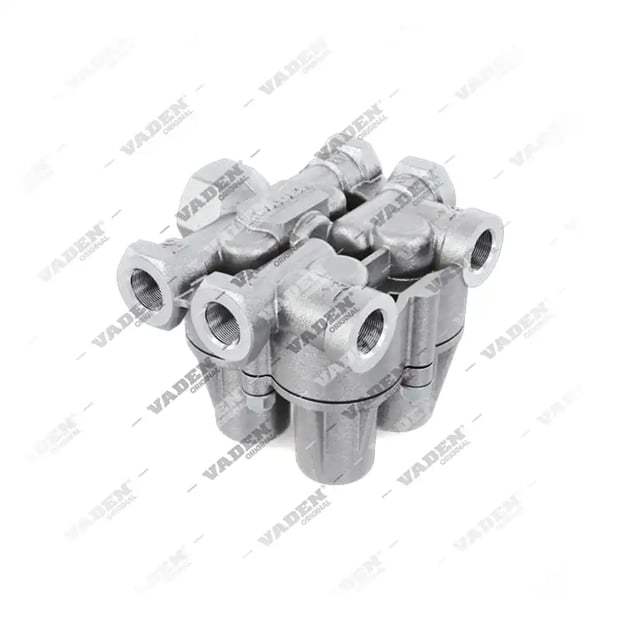

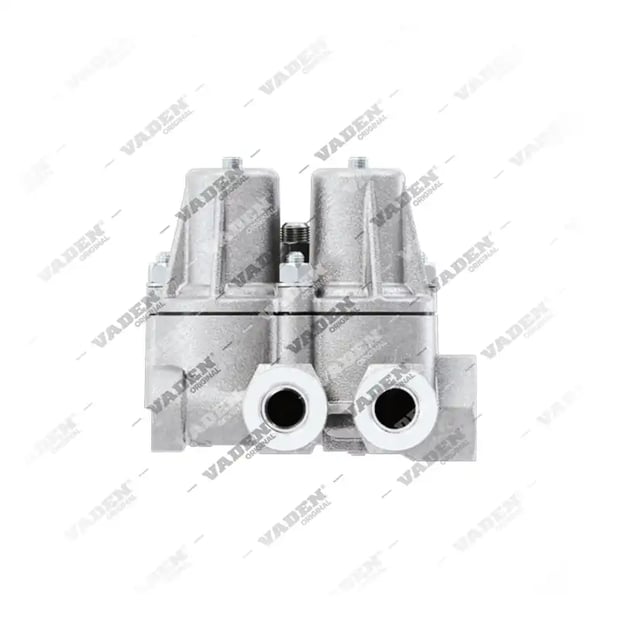

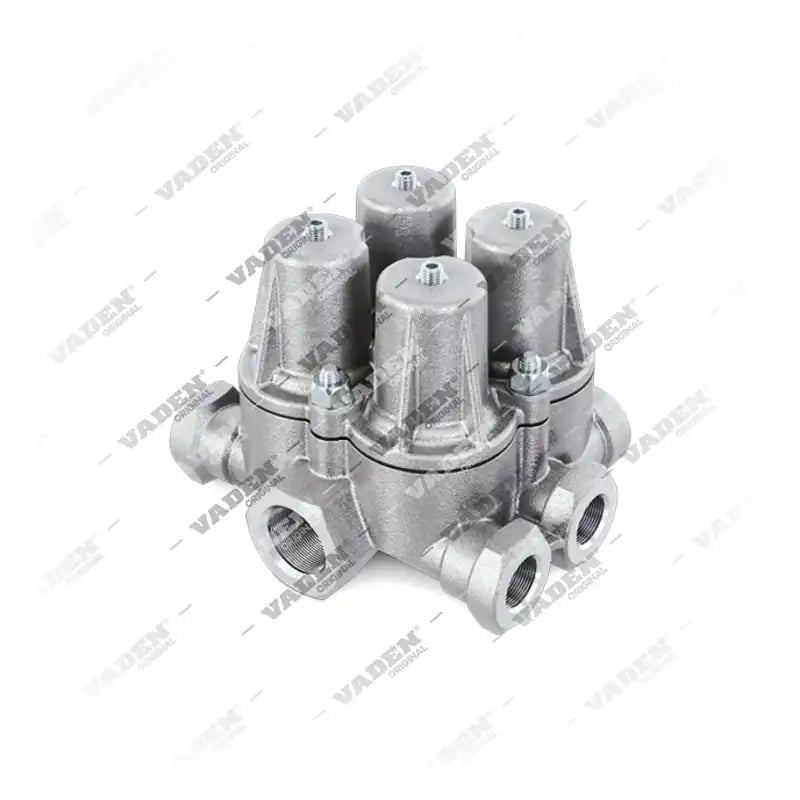

303.02.0069 Совместимый 4-контурный защитный клапан
303.02.0069
Обзор
Надежный 4-контурный защитный клапан, обеспечивающий разделение воздушных потоков. Оснащен портами M22x1,5 и M16x1,5. Максимальное рабочее давление составляет 20 BAR. Идеально подходит для поддержания целостности пневматической тормозной системы. Аналог OE-номера Knorr-Bremse AE4421.
| Код EAN | 8683457009288 |
|---|
Готовые к заказу
Совместимые коды OEM
-
KNORR-BREMSE
- AE 4421
Описание
Назначение защитного клапана
Данный 4-контурный защитный клапан является критически важным компонентом пневматической тормозной системы, предназначенным для разделения воздушных контуров и предотвращения полной потери давления при утечке в одном из них. Изготовленный из высокопрочных материалов, этот узел гарантирует стабильную работу тормозов тяжелого транспорта.Технические характеристики и работа портов
Клапан обеспечивает точное распределение воздуха через порты M16x1,5 и M22x1,5. Конструкция включает в себя специализированные линии с заданными параметрами открытия (7,6 BAR для портов 21/22 и 6,7 BAR для портов 23/24) и закрытия (4,3 BAR и 5,5 BAR соответственно), что обеспечивает надежную герметизацию системы при падении давления.Рекомендации по обслуживанию
Для правильной установки и обслуживания рекомендуется проверять герметичность соединений на портах M16x1,5 и M16x1,5. Регулярная проверка параметров открытия и закрытия позволяет своевременно выявить износ уплотнений и предотвратить неисправности в тормозной системе автомобиля.Совместимость и применение
Этот компонент является качественным аналогом решений от Knorr-Bremse, обеспечивая соответствие строгим стандартам эксплуатации в тяжелом коммерческом транспорте.Соответствие OE-номерам
303.02.0069 (4-контурный защитный клапан 4-контурные защитные клапаны) является аналогом OE-номера Knorr-Bremse. Эта деталь напрямую заменяет OE-номер Knorr-Bremse AE4421.Технические характеристики
| Порт 1 | M22x1,5 |
|---|---|
| Порт 12 | M16x1,5 |
| Порт 21 | M16x1,5 |
| Порт 22 | M16x1,5 |
| Порт 11 | M16x1,5 |
| Порт 23 | M16x1,5 |
| Порт 24 | M16x1,5 |
| Давление | MAX 20 BAR |
| Давление открытия 21 | 7,6 BAR |
| Давление открытия 22 | 7,6 BAR |
| Давление открытия 23 | 6,7 BAR |
| Давление открытия 24 | 6,7 BAR |
| Давление закрытия 21 | 4,3 BAR |
| Давление закрытия 22 | 4,3 BAR |
| Давление закрытия 23 | 5,5 BAR |
| Давление закрытия 24 | 5,5 BAR |
Другие OEM-производители
KNORR-BREMSE
- AE4421
- AE 4421
Похожие товары
Ремонтные комплекты
Применяемость
| Марка | Модель | Тип модели | Двигатель |
|---|---|---|---|
| KNORR-BREMSE |
Вопросы и ответы
Какова функция 4-контурного защитного клапана?
Он разделяет пневматическую систему на четыре независимых контура, изолируя утечку в одном из них, чтобы сохранить работоспособность тормозов.
Какие рабочие давления предусмотрены в данном узле?
Максимальное давление составляет 20 BAR. Давление открытия варьируется от 6,7 до 7,6 BAR в зависимости от порта.
Подходит ли этот клапан как замена Knorr-Bremse?
Да, данный компонент является функциональным аналогом систем Knorr-Bremse для обеспечения надежности тормозной системы.
Какие резьбовые соединения используются в клапане?
Устройство оснащено портами с резьбой M22x1,5 и несколькими портами M16x1,5 для подключения контуров.
Какие OE-номера у этой детали?
303.02.0069 напрямую заменяет OE-номер Knorr-Bremse AE4421.
