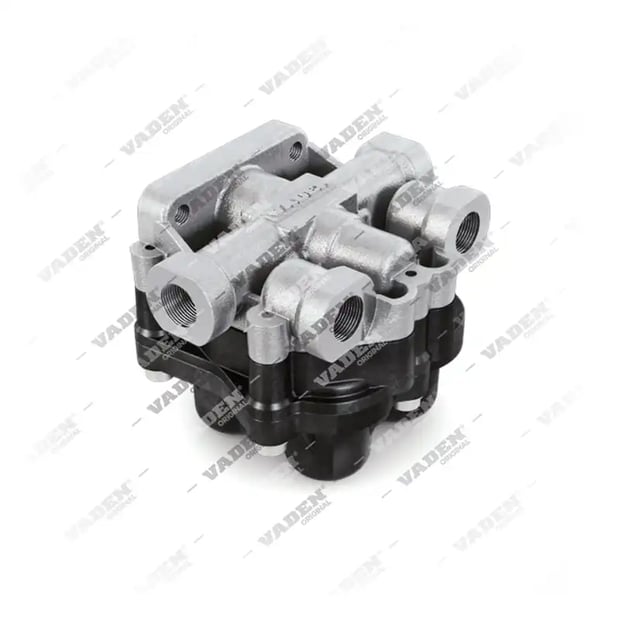

303.02.0049 Válvula de protección de 4 circuitos compatible
303.02.0049
Resumen
Esta válvula de protección de 4 circuitos es fundamental para la distribución segura de la presión en sistemas neumáticos. Cuenta con un puerto principal M22x1,5 y puertos de salida M16x1,5, operando a una presión de hasta 20 BAR. Es compatible con sistemas Knorr-Bremse. Equivale a la referencia OE Knorr-Bremse AE4643.
| Código EAN | 8683457005280 |
|---|
Listo para pedir
Códigos OEM Compatibles
-
KNORR-BREMSE
- AE 4643
Descripción
¿Qué función cumple esta válvula?
Este componente esencial del sistema de freno neumático garantiza la distribución precisa de la presión hacia los diferentes circuitos de frenado. Su diseño robusto permite una gestión eficiente del flujo neumático, asegurando que las fugas en un circuito no comprometan la integridad del sistema completo en vehículos comerciales pesados.Compatibilidad y aplicaciones
Esta unidad es compatible con sistemas Knorr-Bremse y se integra habitualmente en unidades de tratamiento de aire. El diseño permite gestionar hasta cuatro circuitos independientes, manteniendo la seguridad operativa en condiciones exigentes. Su estructura está fabricada con materiales de alta resistencia para soportar las presiones habituales del sistema.Especificaciones técnicas y mantenimiento
Para un correcto funcionamiento, se debe verificar que las presiones de apertura en los puertos 21 al 24 se mantengan en 7 BAR y las de cierre en 5 BAR. La conexión principal utiliza un puerto M22x1,5 mientras que las salidas emplean M16x1,5. Se recomienda realizar inspecciones periódicas para evitar caídas en la presión operativa máxima de 20 BAR.Recomendaciones de revisión
Consulte la lista de compatibilidad para verificar la aplicación exacta en su flota.Equivalencias OE
303.02.0049 (Válvula de protección de 4 circuitos) es el equivalente de la referencia OE de Knorr-Bremse. Esta pieza reemplaza directamente la referencia OE de Knorr-Bremse AE4643.Especificaciones técnicas
| Puerto 1 | M22x1,5 |
|---|---|
| Puerto 21 | M16x1,5 |
| Puerto 22 | M16x1,5 |
| Puerto 23 | M16x1,5 |
| Puerto 24 | M16x1,5 |
| Presión de Operación | 13 BAR |
| Presión de apertura 21 | 7 BAR |
| Presión de apertura 22 | 7 BAR |
| Presión de apertura 23 | 7 BAR |
| Presión de apertura 24 | 7 BAR |
| Presión de cierre 21 | 5 BAR |
| Presión de cierre 22 | 5 BAR |
| Presión de cierre 23 | 5 BAR |
| Presión de cierre 24 | 5 BAR |
| Presión | MAX 20 BAR |
Otros OEM
KNORR-BREMSE
- AE4643
- AE 4643
Productos Relacionados
Kits de reparación
Vehículos compatibles
| Marca | Modelo | Tipo de modelo | Motor |
|---|---|---|---|
| KNORR-BREMSE |
Preguntas Frecuentes
¿Cuál es la función principal de esta válvula?
Su función es distribuir la presión de alimentación en cuatro circuitos independientes y protegerlos contra fugas para mantener el sistema seguro.
¿Con qué marcas es compatible este componente?
Esta válvula es compatible con sistemas Knorr-Bremse y otros fabricantes líderes en tecnología de frenado neumático.
¿Cuáles son las especificaciones de los puertos?
Cuenta con un puerto principal M22x1,5 y cuatro puertos secundarios M16x1,5 para la distribución del aire.
¿Qué presiones maneja el componente?
La presión máxima operativa es de 20 BAR, con presiones de apertura configuradas a 7 BAR y cierres a 5 BAR.
¿Cuáles son las referencias OE de esta pieza?
303.02.0049 reemplaza directamente la referencia OE de Knorr-Bremse AE4643.
