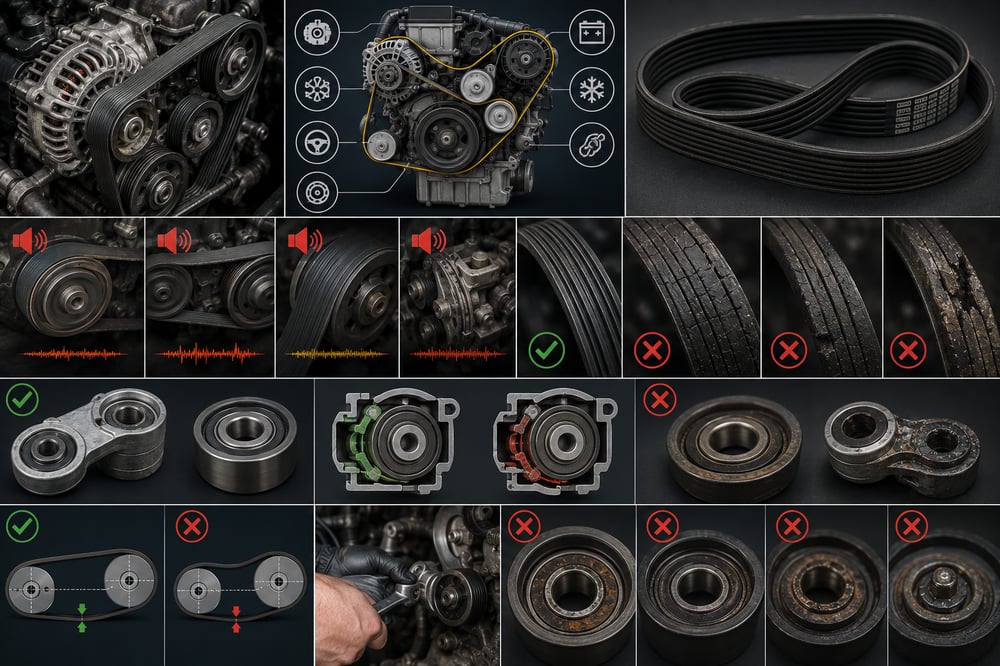

Correa poli-V del camión: ruido y tensor

Un chillido breve en el compartimento motor al primer arranque de la mañana rara vez se registra en una flota: se archiva como "la correa chilla, en caliente se calla". Dos semanas después el mismo vehículo enciende en carretera el testigo de temperatura y el de carga a la vez; bajo el capó hay una correa rota y una bomba de agua parada. La correa avisó aquella mañana de que deslizaba y nadie lo interpretó. Esta guía trata la correa trapezoidal no como una simple pieza de goma, sino como la cadena que lleva la fuerza del cigüeñal al alternador, la bomba de agua y el ventilador.

¿Qué es la transmisión por correa y qué función cumple la correa trapezoidal en el motor?

La correa trapezoidal es un elemento flexible, de sección trapezoidal, que transmite fuerza por rozamiento a través de las dos caras laterales de la garganta de la polea. Reparte el giro que toma del cigüeñal entre los elementos auxiliares que no pueden girar por sí solos. Su nombre viene de la forma de la sección; no apoya en el fondo del canal, sino que queda encajada a presión entre las paredes laterales, a modo de cuña.

Los elementos auxiliares hacen circular el refrigerante, generan electricidad, refrigeran la cabina y aportan presión a la dirección asistida; todos necesitan el giro del cigüeñal. Esa conexión se resuelve de dos formas: con un tren de engranajes de distribución, o con una correa que sale de la polea del cigüeñal. La correa amortigua vibraciones y da más libertad de ubicación; a cambio, al depender del rozamiento, es sensible a la tensión, la limpieza y la alineación.

¿Qué componentes mueve la correa trapezoidal?

El origen de la cadena es siempre la polea del cigüeñal. En un camión, los elementos que suele accionar la correa son:

• Bomba de agua: hace circular el refrigerante entre el bloque, la culata y el radiador; si la correa se detiene, la circulación también.
• Alternador: cubre el consumo eléctrico y carga la batería; es una de las mayores resistencias sobre la correa.
• Ventilador de refrigeración: aspira aire por el radiador, casi siempre con embrague viscoso o electromagnético.
• Compresor de aire acondicionado: al acoplarse el embrague, la carga sobre la correa sube de golpe.
• Bomba de dirección hidráulica y compresor de aire: suelen ir por engranajes; donde van por correa, que esta se pare significa perder también dirección asistida y generación de aire.

¿Cuál es la diferencia entre la correa trapezoidal y la correa poli-V (multicanal)?

En el taller, a las dos se les llama "correa en V", pero funcionan y fallan de forma distinta. La correa trapezoidal clásica es un único cuerpo trapezoidal que transmite por sus dos caras laterales. La correa poli-V (multicanal o serpentina) es una banda fina formada por muchas nervaduras en V lado a lado; a igual ancho ofrece mucha más superficie de contacto.

¿Qué tipo de correa se usa en cada vehículo?

La correa trapezoidal clásica sigue siendo habitual en camiones, autobuses, tractores y maquinaria de generaciones anteriores, sobre todo en ramales de un solo elemento como el ventilador o el aire acondicionado. Con cargas altas trabajan a menudo dos o tres correas en paralelo, y se cambian siempre como juego emparejado: una diferencia de pocos milímetros entre ellas reparte mal la carga, y la más corta se sobrecarga y rompe antes.

En los motores Euro V y Euro VI actuales, la correa poli-V es casi el estándar. Se llama "serpentina" porque una sola correa sale del cigüeñal y recorre alternador, bomba de agua, embrague del ventilador, compresor de aire acondicionado y rodillo tensor. Su ventaja es menos ruido, más vida útil y tensión estable; el precio es que la avería se concentra en un único punto.

¿Cómo transmite la fuerza la correa trapezoidal? Efecto cuña, ángulo de contacto y deslizamiento

El principio de la correa trapezoidal es el efecto cuña. Al entrar en la garganta, la fuerza radial de la tensión cambia de dirección contra las paredes inclinadas y se convierte en una fuerza mucho mayor que aprieta las caras laterales; el resultado es un rozamiento varias veces superior al de una correa plana con la misma tensión. En la correa clásica, el ángulo de garganta ronda entre treinta y cuarenta grados; a menor ángulo, mayor efecto cuña.

De aquí salen dos consecuencias. Primera: la correa no debe tocar el fondo de la garganta. Al apoyar en el fondo desaparece el apriete lateral y la correa empieza a "flotar"; aunque la tensión sea correcta, la transmisión se derrumba. Es el desgaste que más se pasa por alto: la correa parece sana pero ya no tracciona. Segunda: como la fuerza solo pasa por las caras laterales, su estado es determinante; aceite, superficie vitrificada o polvo reducen el rozamiento.

La otra magnitud clave es el ángulo de contacto: cuántos grados de polea abraza la correa. A mayor ángulo, mayor par transmisible. La polea más crítica suele ser la del alternador, de diámetro pequeño y par elevado; parte de los rodillos locos de los esquemas poli-V solo están para aumentar ese ángulo. El deslizamiento es el retraso de la correa respecto a la polea: uno mínimo es normal, el problema es que se vuelva continuo. El rozamiento genera calor, el calor vitrifica la cara lateral, y esa superficie agarra menos y desliza más; por eso, tras empezar a chillar, la correa se inutiliza pronto.

¿Por qué es tan crítica la tensión de la correa?

Existe una única ventana de tensión correcta, y sus dos extremos generan avería: floja, la correa desliza; demasiado tensa, se destruye a sí misma y a los rodamientos. El error más habitual es silenciar un chillido "apretando a fondo"; el ruido cesa, pero los rodamientos del alternador y la bomba de agua pagan la factura en meses.

La tensión también tiene una dimensión temporal: una correa nueva se asienta en las primeras horas y se afloja de forma medible. El tensor automático lo compensa solo; en el tensado manual hay que revisar la tensión tras un breve rodaje. La mayoría de los chillidos de los primeros días no son fallo de correa, sino esta segunda comprobación que se saltó.

¿Cómo funcionan el rodillo tensor, el brazo tensor y el tensor automático?

El conjunto tensor mantiene la tensión constante, en dos versiones. En el tensado manual se ajusta deslizando el elemento accionado (casi siempre el alternador) sobre una guía. En el tensor automático, un brazo con muelle aprieta el rodillo de su extremo contra la correa con fuerza constante; al alargarse la correa el brazo avanza y la tensión se mantiene sola.

El brazo automático cumple dos funciones: el muelle da tensión, y un amortiguador de fricción interno frena la vibración. Cuando ese amortiguador se agota, el brazo salta con cada impulso de combustión; la tensión sube y baja al instante, la correa se agita y la transmisión pierde estabilidad. Como el muelle sigue sano, al presionar el brazo a mano se siente normal, aunque el sistema esté inestable en marcha. El diagnóstico y cambio del elemento tensor se detalla en la guía tensor de correa: averías, cambio y mantenimiento.

¿Cómo se detecta una avería del rodillo tensor?

El rodillo tensor es la polea loca del extremo del brazo. Sin grasa o con agua en el rodamiento, se nota primero por ruido y luego por holgura. Sano, con la correa retirada, gira suave a mano y sin juego lateral; averiado, da traqueteo o resistencia arenosa y holgura perceptible en el eje.

El tensor del lado del ventilador trabaja con otro perfil de carga: la masa del ventilador es grande y la inercia entra de golpe al acoplar el embrague. Su diagnóstico y cambio se trata aparte en la guía tensor de correa del ventilador: avería, cambio y mantenimiento. La regla es la misma en ambos brazos: al cambiar la correa se comprueban a mano los rodamientos y se renueva el dudoso junto con ella. Montar correa nueva sobre un rodamiento fatigado le acorta la vida desde el inicio.

Diagnóstico por sonido de la correa: ¿qué indican el chillido, el chirrido y el zumbido?

Los ruidos de la correa no son aleatorios: cada tipo es la firma de un fenómeno concreto. El diagnóstico lee juntos el tipo de ruido, la condición en que aparece y su relación con las revoluciones. Regla básica: el chillido apunta a deslizamiento, el chirrido rítmico a desalineación, el zumbido constante a un rodamiento.

¿Sirve la prueba del agua para identificar el origen del ruido?

Rociar un chorro fino de agua sobre el dorso de la correa en marcha ayuda si se interpreta bien. Si el chillido cesa al mojar y luego vuelve, es pérdida de rozamiento: revisar tensión, vitrificado o contaminación. Si el ruido se acentúa con el agua, destaca una desalineación. Si no cambia en absoluto, el origen no es la correa sino un rodamiento girando.

Lecturas adicionales

Para una visión técnica en lenguaje sencillo de este tema, consulte el artículo de referencia en Wikipedia. Confirme siempre las cifras y los procedimientos concretos con los datos de servicio del fabricante del vehículo.

Síntomas de desgaste: grietas, vitrificado, deshilachado del borde y hundimiento en la garganta

Cada marca en la correa cuenta algo; la dificultad es distinguir cuál indica fin de vida y cuál señala otra avería. Los materiales actuales complican esto: las correas antiguas de cloropreno acababan con grietas transversales visibles; las de EPDM, habituales hoy, resisten tanto el calor y el ozono que pueden agotarse sin agrietarse. En su lugar pierden material: el perfil se aplana, la correa se hunde en la garganta y pierde agarre en silencio. Por eso "sin grietas, está sana" es una valoración engañosa.

¿Se puede limpiar y reutilizar una correa manchada de aceite?

No. El caucho, al contacto con aceite y anticongelante, se hincha desde dentro de forma irreversible; la limpieza solo seca la superficie exterior. Además, una correa contaminada no es un hallazgo aislado sino un síntoma: hay un líquido escapando de la tapa delantera, el retén de la bomba de agua, el retén del cigüeñal o un conducto hidráulico. Si no se localiza el origen, la correa nueva acaba igual.

¿Qué ocurre si se rompe la correa? La bomba de agua y el alternador se detienen a la vez

La rotura de correa es de las formas más rápidas de quedarse tirado con un camión, porque deja fuera de servicio no un elemento, sino varios sistemas independientes en el mismo segundo.

• Se detiene la circulación de refrigerante. Al parar la bomba de agua termina la circulación entre bloque y radiador; con carga, el indicador de temperatura sube a la zona roja en minutos, con riesgo de daño en culata y junta si se sigue circulando. Los síntomas propios de la bomba de agua frente a los de origen en la correa se detallan en bomba de agua: fallos, sustitución y mantenimiento.
• Se corta la carga. Sin alternador, todo el consumo eléctrico recae sobre la batería; en un camión esa carga es alta y pronto afecta a faros, telemática y unidades de control.
• Cae el flujo de aire del radiador. Con ventilador por correa, el sobrecalentamiento avanza mucho más rápido al perderse a la vez refrigerante y flujo de aire.
• Se pierde la dirección asistida, y la correa suelta causa daños secundarios. Con bomba hidráulica por correa, la dirección se endurece notablemente; la correa suelta puede enredarse en otra correa, el mazo de cables o un conector.

Que se enciendan a la vez los testigos de carga y temperatura es la firma clásica de una rotura de correa; es poco probable que fallen dos sistemas distintos a la vez por azar, así que hay que buscar una causa común. Ante esta combinación, el vehículo debe pararse de forma segura y revisarse; seguir con el aviso de temperatura encendido provoca un daño en el motor muy superior al coste de la correa.

¿Cómo se revisa la correa y se comprueba su tensión?

La revisión se hace siempre con el motor parado y frío. El control visual debe cubrir todo el perímetro: el tramo entre la polea del cigüeñal y las inferiores acumula más suciedad y piedras y es el que menos se ve; se gira la correa a mano para inspeccionarlo.

Se usan tres métodos de medición. El método de la flecha presiona con una fuerza dada el centro del tramo libre más largo y mide la flexión; como regla aproximada, unos pocos milímetros de flecha por cada cien de tramo, aunque el valor exacto depende de la correa y el motor. El método de frecuencia mide en hercios la vibración al golpear el tramo libre, y da el resultado más repetible. El tensiómetro lee la tensión directamente en newtons. Con tensor automático, medir suele ser innecesario; basta mirar las marcas de la banda de trabajo del brazo. Si el indicador llega al límite de la banda, sobre todo por el lado de alargamiento, la correa agotó su vida o se montó una longitud incorrecta.

Cambio de la correa trapezoidal paso a paso

El cambio es una operación breve si se sigue el orden correcto; los pasos saltados consumen la vida de la correa nueva en las primeras semanas. El procedimiento vale tanto para la correa clásica como para la poli-V.

1. Estacione en suelo firme y nivelado, ponga el freno de mano, pare el motor, quite el contacto y espere a que se enfríen motor y escape.
2. Registre el esquema de paso: lea la etiqueta del compartimento motor o, si no existe, fotografíela antes de desmontar. En la poli-V, un paso incorrecto es el error más frecuente. Desmonte protecciones, conductos de aire o cárter que impidan el acceso.
3. Libere la tensión. En el tensor automático, encaje una llave en el alojamiento del brazo y comprima el muelle; en el manual, afloje por orden los tornillos de articulación, guía y ajuste del alternador.
4. Retire la correa e inspecciónela: deshilachado en un borde indica desalineación, vitrificado en ambas caras indica deslizamiento, hinchazón indica contaminación por líquido.
5. Gire a mano cada polea; marque las que no giren libres, den aspereza o tengan juego lateral. Compruebe obligatoriamente el rodillo tensor y los rodillos locos.
6. Limpie las gargantas con cepillo y paño adecuados; no use alambre duro ni lija, rayarían la superficie. Busque rebabas, escalones de desgaste o marcas de impacto.
7. Si hay fuga de líquido, elimine su origen; si no, la correa nueva sufre la misma avería enseguida.
8. Seleccione la correa correcta: en la poli-V, número de nervaduras y longitud efectiva exactos; en la clásica, perfil y longitud. Con varias correas clásicas, se cambian siempre juntas como juego emparejado.
9. Monte la correa según el esquema. La última polea debe ser el rodillo tensor o una polea lisa de fácil acceso; no la fuerce haciendo palanca por el borde, dañaría las capas internas.
10. Suelte la tensión de forma controlada y compruebe a la vista, en cada polea, que la correa asienta en todas las gargantas; salirse de una sola nervadura basta para destrozarla pronto. En manual, ajuste la tensión y apriete al par OE; en automático, verifique que el indicador quede en la banda de trabajo.
11. Gire el cigüeñal a mano dos vueltas, revise el asentamiento y monte las protecciones. Arranque, escuche al ralentí y luego con aire acondicionado y dirección acoplados; observe que la correa quede centrada en cada polea.
12. Tras un breve trayecto, revise otra vez la tensión. En tensado manual esta segunda comprobación es obligatoria, porque la correa se afloja algo al asentar.

¿Cómo se comprueba el seguimiento y la alineación de la correa?

Alineación significa que todas las poleas giran en el mismo plano. Es el defecto que más se pasa por alto y el que más correas consume; no provoca rotura, sino un desgaste lento y constante. Si la correa se agota antes de tiempo, hay que mirar la alineación antes que la tensión.

Hay dos tipos de desalineación. En la paralela (por desplazamiento), las poleas tienen el mismo ángulo pero distinto plano; la correa se ve arrastrada hacia un lado y se deshilacha contra la brida. En la angular, una polea queda inclinada; la correa entra torcida y sale recta, se desgasta rápido por una cara y da un chirrido rítmico. La medición más fiable usa un útil de alineación láser en la garganta; sin él, una regla recta da una comprobación aproximada que no capta desviaciones pequeñas. La desviación admisible general se mantiene bajo un grado; la tolerancia exacta es del fabricante.

¿De dónde viene una desalineación?

• Soporte del alternador, compresor o bomba aflojado, doblado o agrietado.
• La polea no asienta bien en el eje, por suciedad u óxido interpuesto.
• Pieza incorrecta: una polea del mismo diámetro con distinto desplazamiento (offset) basta para desviar la correa varios milímetros.
• Holgura en el cojinete del brazo tensor o amortiguador de vibraciones deteriorado; si el núcleo de caucho se separa, el aro exterior se desplaza y cambia el plano de la garganta.

Valores técnicos y referencias de control

La tabla reúne, como referencia general, las magnitudes más consultadas. Sirven para una valoración preliminar; el dato vinculante es el manual de servicio OE vigente del código de motor y chasis del vehículo.

Mantenimiento, vida útil y el lugar de la transmisión por correa dentro del sistema

El kilometraje no es el único factor de vida útil. La misma correa que dura sin problemas en una tractora de largo recorrido se agota mucho antes en reparto urbano, obra o recogida de residuos: arranques y paradas frecuentes, ralentí prolongado, calor ambiente, polvo y el aire acondicionado y el ventilador entrando y saliendo desgastan la correa al margen del kilometraje. El intervalo de cambio se fija combinando la periodicidad del fabricante con el uso real del vehículo.

• Control visual en cada mantenimiento: se gira la correa a mano por todo su perímetro buscando grietas, vitrificado, deshilachado y hundimiento.
• Comprobación manual de rodamientos: se giran el rodillo tensor y los rodillos locos buscando aspereza, holgura y calentamiento.
• Indicador del tensor y búsqueda de fugas: en el automático, si la marca sigue en la banda de trabajo; y si tapa delantera, bomba de agua, retén del cigüeñal o conductos hidráulicos dejan líquido en la zona.
• Registro de ruidos: el tipo de ruido que reporta el conductor y en qué condición se oye se anota en el histórico; es el dato más valioso para el diagnóstico.
• Enfoque de conjunto y repuesto: al cambiar la correa se atienden a la vez el tensor y los rodamientos dudosos; llevar una correa de repuesto de la medida correcta reduce el tiempo parado de horas a minutos.

La transmisión por correa es la columna vertebral común de las cadenas de refrigeración y de carga. En refrigeración, la cadena empieza en la bomba de agua y sigue con termostato, radiador y ventilador; la correa es su fuente de movimiento, y si se para, da igual que el resto esté sano. En carga hay la misma dependencia: aunque el alternador funcione bien, una correa que desliza reduce sus revoluciones y descarga la batería. Por eso una queja de origen en la correa llega tantas veces al taller como "avería del alternador".

La conclusión práctica: casi todas las averías de la transmisión por correa se agrupan en tres causas: tensión incorrecta, desalineación no detectada y contaminación por líquido sin corregir. Con las tres bajo control, la correa cumple su vida de diseño; descuidada una, hasta la mejor correa acaba chillando y luego rompiéndose. Ante cualquier duda, rige la documentación de servicio OE vigente del código de motor y chasis del vehículo.
