Cubo de rueda: averías, sustitución y mantenimiento correcto

Si la rueda delantera de un tractocamión empieza a zumbar, si aparecen restos de aceite en la cara interior de la llanta de un semirremolque o si en una parada una rueda se nota claramente más caliente que las demás, el asunto ya no es de neumáticos ni de frenos: está en el cubo de rueda. El cubo de rueda es una pieza que trabaja en silencio; cuando empieza a hacer ruido, el daño suele estar bastante avanzado. Esta guía explica, con criterio de taller, la función del cubo, por qué el juego del rodamiento es tan crítico, cómo interpretar una fuga por el retén, la disciplina de desmontaje y montaje y los hábitos de mantenimiento que alargan su vida útil.

¿Qué es el cubo de rueda? Función y principio de funcionamiento

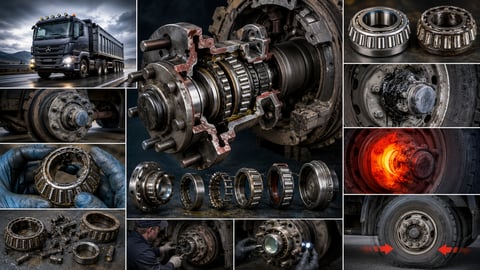

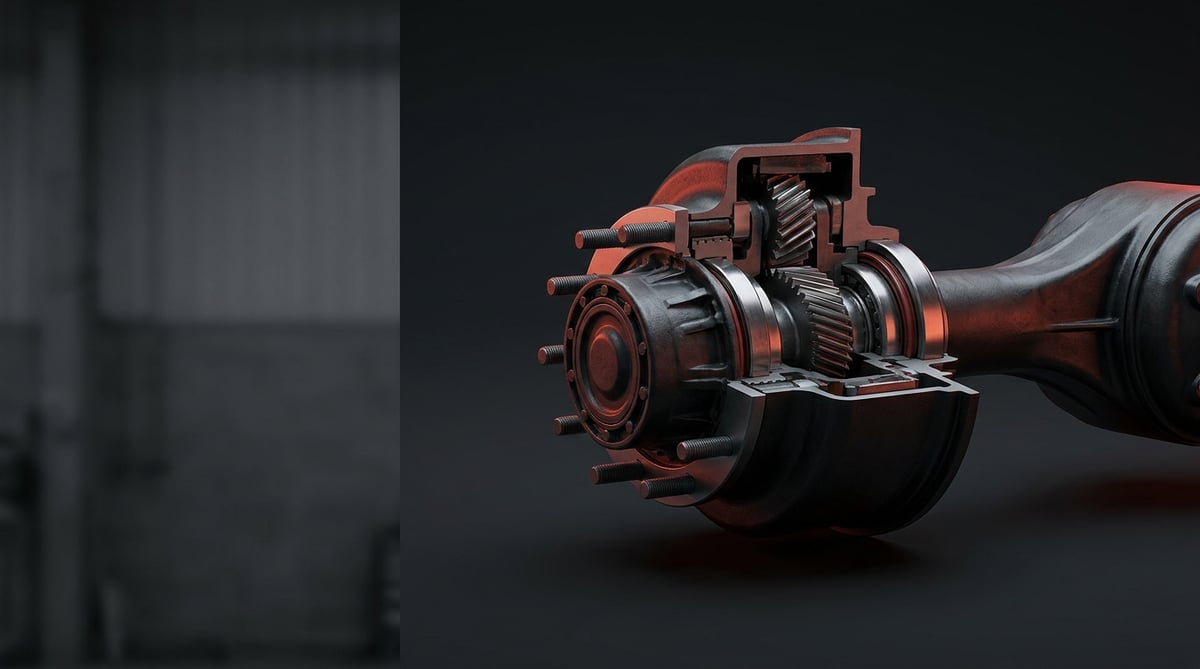

El cubo de rueda (buje de eje) es el cuerpo de fundición o forja que, en un vehículo industrial pesado, une la rueda al extremo del eje, gira sobre un juego de rodamientos de rodillos cónicos alojado en su interior soportando el peso del vehículo y las cargas de la calzada, y aloja el tambor o el disco de freno junto con la corona dentada de señal del ABS. En aplicaciones de vehículo pesado, el juego de ajuste del rodamiento del cubo se mantiene normalmente en una banda de 0,025–0,15 mm; con un ajuste correcto y una lubricación periódica pueden superarse los 500.000 km de servicio.

La misma pieza recibe varios nombres en taller y en los catálogos: cubo de rueda, buje de eje, buje de rueda, maza de rueda, en catálogos ingleses wheel hub y en catálogos alemanes Radnabe. Todos pertenecen al mismo grupo de piezas; con independencia del nombre con el que se busque, el criterio de selección es el mismo: tipo de eje, código del eje y número de referencia OE.

El principio de funcionamiento parece sencillo, pero el cuadro de cargas es exigente. El cubo de rueda gira sobre dos rodamientos de rodillos cónicos asentados en la mangueta del eje. Los rodamientos se montan enfrentados —uno interior y otro exterior—, de modo que absorben conjuntamente tanto la carga vertical de la rueda como el esfuerzo lateral que aparece en curva. La llanta se fija a los espárragos de la cara exterior; en sistemas de tambor, el tambor se centra sobre el cubo, y en sistemas de disco, el disco se atornilla al cubo. En vehículos con ABS, la corona dentada de señal (tone ring) está calada a presión en el cubo o gira solidaria con él dentro del grupo de freno.

El interior del cubo de rueda es un volumen de lubricación cerrado: por fuera lo cierra el tapacubo (hub cap) y por dentro la estanqueidad la aporta el retén radial de eje. La lubricación se realiza con grasa o mediante baño de aceite (oil bath). El baño de aceite resulta ventajoso en cuanto a refrigeración, pero cuando el retén pierde, el aceite llega directamente a la zapata de freno y la consecuencia es más grave. Tres factores determinan la vida del rodamiento y los tres se deciden en el banco de montaje: el juego de ajuste correcto, una lubricación limpia y suficiente, y una estanqueidad íntegra.

Cubo clásico con rodamientos de rodillos cónicos ajustables

Es la disposición tradicional utilizada en la mayoría de los vehículos industriales pesados. El rodamiento interior y el exterior se montan por separado, el juego se ajusta manualmente con la tuerca de eje y se bloquea con el elemento de seguridad. Su ventaja es que resulta reparable; su inconveniente, que el resultado depende por completo de la disciplina del técnico que realiza el ajuste. Las clases de tolerancia de los rodamientos se definen en general según la familia ISO 492; sin embargo, el valor de ajuste válido para un eje concreto no debe tomarse del texto de la norma, sino verificarse en el catálogo OE correspondiente y en el manual de servicio.

Conjunto de rodamiento de cubo pretensado (unitizado)

En ejes más recientes, las dos hileras de rodamientos, el casquillo separador y los retenes se integran en fábrica en un único cartucho. La precarga se fija en producción; en taller no se ajusta nada, únicamente se aplica el par indicado. El riesgo de error de montaje disminuye, pero a cambio la unidad se sustituye completa. Qué disposición lleva el eje no se decide por suposición, sino a partir del código de eje que figura en la placa del mismo.

Elementos de estanqueidad y de señal

Aunque en el grupo del cubo de rueda el retén, el tapacubo y la corona del ABS parezcan piezas auxiliares, una parte importante de las averías empieza precisamente ahí. Los retenes radiales de eje se corresponden en general con la definición de retén de labio de la familia ISO 6194; que la superficie del casquillo sobre la que apoya el labio esté libre de rayas determina directamente la duración. La corona de señal del ABS, por su parte, es la entrada del sistema antibloqueo de frenos contemplado en el ECE R13: si un diente de la corona está roto, el sistema lee mal esa rueda. Las equivalencias normativas son orientativas; los valores específicos de cada pieza deben verificarse en el catálogo OE correspondiente.

Componentes y elementos auxiliares

• Cuerpo del cubo: cuerpo principal de fundición o forja; soporta los espárragos y el grupo de freno.
• Rodamiento de rodillos cónicos interior y exterior: pareja que absorbe conjuntamente la carga vertical y la lateral.
• Pistas exteriores de los rodamientos (casquillos de alojamiento): se calan a presión con ajuste apretado en el cubo; se renuevan como juego junto con los rodamientos.
• Retén radial de eje: garantiza la estanqueidad de aceite/grasa por el lado interior; se renueva en cada desmontaje.
• Tapacubo (hub cap) y su junta: cierra el lado exterior y, en disposición de baño de aceite, incorpora la mirilla de nivel.
• Tuerca de eje, arandela de bloqueo y elemento de seguridad: la cadena de bloqueo que fija el juego de ajuste.
• Espárrago y tuerca de rueda: unen la rueda al cubo; el sistema de fijación se define en general dentro de la familia DIN 74361.
• Corona de señal del ABS (tone ring): corona dentada que genera la señal de velocidad de rueda.

¿Cómo se detecta una avería del cubo de rueda?

Las averías del cubo de rueda avisan por tres canales: ruido, temperatura y fuga. La tabla siguiente relaciona los síntomas más habituales en taller con sus causas probables y el método de verificación.

¿Juego o precarga? Orden de comprobación manual y de medición

En el ajuste del rodamiento del cubo de rueda, ambos extremos son un error. Un juego excesivo hace bailar la rueda, altera el alabeo del disco y somete el rodamiento a trabajo por impactos; una precarga excesiva mantiene el rodamiento bajo presión constante, lo calienta y rompe la película de aceite. El orden en taller es este: levante el vehículo de forma segura, sujete la rueda en posición de las 12 y las 6 y muévala, y pase después a la medición. Un juego apreciable a mano siempre es excesivo; ahora bien, no notar nada no demuestra que el ajuste sea correcto, porque con precarga excesiva tampoco se nota nada. Por eso la decisión se toma con el comparador.

Diagnóstico por temperatura: medición comparativa

En el cubo de rueda importa más la diferencia que la temperatura absoluta. En una parada, mida con termómetro de infrarrojos la temperatura de los cubos de las ruedas del mismo eje; si existe una diferencia constante y repetible, el lado más caliente es sospechoso. Para descartar el calor procedente del freno, realice la medición tras un tramo llano en el que no se haya frenado. El error más frecuente en taller es atribuir directamente al freno una rueda caliente; sin embargo, un freno agarrotado y un cubo con precarga excesiva producen un cuadro térmico parecido.

Distinguir el origen de la fuga

La fuga procedente del cubo de rueda se confunde a menudo en taller con la que viene de la junta de la brida del palier. El método correcto consiste en limpiar y secar la zona por completo y observar, tras un recorrido corto con carga, dónde empieza a aparecer la humedad: si el rastro nace en la línea del retén, el culpable es el retén del cubo; si nace alrededor de los tornillos de la brida, lo es la junta de la brida. En cubos con baño de aceite, un descenso continuo del nivel en el tapacubo confirma también la fuga.

¿Cómo se sustituye el cubo de rueda? Paso a paso

1. Asegure el vehículo: Estacione en suelo llano y firme, accione el freno de mano, calce las demás ruedas, descargue el eje con el equipo de elevación y apóyelo sobre caballetes. Si va a intervenir sobre componentes del ABS, desconecte el seccionador de batería.
2. Desmonte la rueda, el grupo de freno y el sensor: Afloje una vuelta las tuercas de rueda con el vehículo en el suelo y retire después la rueda. En sistemas de tambor desmonte el tambor; en sistemas de disco, desmonte la pinza y déjela colgada de un soporte, nunca del latiguillo de freno. Limpie el contorno del sensor de ABS y extráigalo de su alojamiento girándolo, fijando el cable en un lugar seguro; un sensor extraído a la fuerza se parte por el cuerpo.
3. Abra el tapacubo y los elementos de bloqueo: Desmonte el hub cap y, en disposición de baño de aceite, vacíe el aceite en un recipiente limpio. Retire el pasador de seguridad, la arandela de bloqueo y la tuerca de eje siguiendo el orden de desmontaje. No cuente con reutilizar los elementos de bloqueo desmontados.
4. Extraiga el cubo y limpie la zona: Saque el cubo de la mangueta sin dejar caer el rodamiento exterior. Limpie con paño limpio y un producto adecuado la superficie de la mangueta, el casquillo de asiento del retén y los alojamientos de los rodamientos. Este trabajo no avanza con suciedad: un solo grano de arena que quede en la mangueta se come el rodamiento nuevo en los primeros kilómetros.
5. Inspeccione las piezas desmontadas: Busque picaduras en los caminos de rodadura, azulado (indicio de sobrecalentamiento), deformación de la jaula y rayas en el casquillo del retén. Si el rodamiento está dañado, renueve el juego interior y exterior junto con sus pistas exteriores del mismo conjunto; revise también la otra rueda del mismo eje.
6. Verifique la pieza nueva: Coloque el cubo nuevo junto al antiguo y compare el número de espárragos, el círculo de taladros (PCD), el diámetro de centraje, las medidas de alojamiento de los rodamientos y el número de dientes de la corona del ABS. En los cartuchos unitizados no abra el embalaje hasta el momento del montaje; si la grasa se contamina, la unidad se pierde de entrada.
7. Asiente las pistas, los rodamientos y el retén nuevo: Asiente las pistas exteriores hasta el fondo de su alojamiento con el útil de prensado adecuado; no las golpee con la pista vieja ni con un cincel. Cargue los rodamientos con la grasa/aceite indicados llenando por completo los huecos entre rodillos: la grasa aplicada solo en la superficie no lubrica. Monte el retén nuevo con el labio orientado hacia el lado del aceite, sin ladearlo, y aplique una fina capa de aceite en el labio.
8. Realice el ajuste del rodamiento y bloquéelo: Introduzca el cubo en la mangueta y monte el rodamiento exterior y la tuerca de eje. El procedimiento general consiste en apretar la tuerca al par de asentamiento indicado por el fabricante girando el cubo de forma continua, aflojar después la tuerca y llevarla al valor final indicado, y verificar el juego con comparador. La medición se realiza empujando el cubo hacia dentro y hacia fuera con la punta del comparador alineada con el eje de la mangueta. En los cartuchos unitizados no hay ajuste, solo se aplica el par indicado. Una vez completado el ajuste, monte nuevas la arandela de bloqueo y el elemento de seguridad.
9. Cierre, reponga el aceite y aplique los pares: Monte el tapacubo con junta nueva y, en disposición de baño de aceite, complete el nivel hasta la línea de marca. Monte el grupo de freno e introduzca el sensor de ABS en su alojamiento hasta que apoye contra la corona. Coloque la rueda y apriete las tuercas en orden cruzado, de forma escalonada y con llave dinamométrica al valor del fabricante.
10. Pruebe y vuelva a comprobar el par: Antes de bajar el vehículo, gire la rueda a mano y compruebe ruidos y rozamientos. Tras una prueba de rodaje corta, compare la temperatura del cubo con la de la otra rueda y verifique que no haya fugas ni aviso de ABS. Repita sin falta el par de las tuercas de rueda a los primeros 50–100 km.

¿Cuáles son los errores más frecuentes al sustituir el cubo de rueda?

• Montar la pista exterior del rodamiento a golpes: la superficie del alojamiento golpeada con un cincel o con la pista vieja se aplasta; la pista no asienta del todo y la medición del juego sale falseada de origen.
• Sustituir solo el rodamiento dañado: el rodamiento interior y el exterior han soportado la misma carga y el mismo kilometraje; al renovar un solo lado, el rodamiento nuevo desciende en poco tiempo al estado del viejo.
• Aplicar la grasa solo por encima: la lubricación se produce entre el rodillo y la pista; un montaje realizado sin llenar el interior de la jaula significa un arranque en seco.
• Usar una grasa o un aceite equivocados: al mezclarse grasas con jabones distintos se altera la consistencia y se pierde la capacidad lubricante; no se pone grasa en un cubo de baño de aceite ni aceite en un cubo engrasado.
• Montar el retén ladeado o en sentido invertido: un retén montado del revés pierde desde el primer día; uno montado torcido, a los pocos miles de kilómetros.
• Forzar la corona del ABS o dejarla sucia: la viruta metálica y la grasa alojadas entre los dientes distorsionan la señal y generan códigos de avería; una corona forzada se afloja.
• Apretar las tuercas sin orden y no repetir el control de par: si no se aprieta en cruz y de forma escalonada, la llanta asienta inclinada; si se omite la comprobación a los primeros 50–100 km, no se detecta el aflojamiento posterior al asentamiento.
• Dejar montada una zapata impregnada de aceite: si se renueva el retén pero no la zapata empapada, el problema de rendimiento de frenado y de tiro continúa.

Valores técnicos y puntos de control del cubo de rueda

Los valores indicados a continuación para el cubo de rueda son rangos de referencia general habituales en grupos de eje de vehículos industriales pesados. El fabricante del eje, la capacidad del eje, el tipo de freno y la disposición de los rodamientos modifican estos rangos; para el dato exacto prevalece el manual de servicio OE vigente que corresponda al código de eje.

• ¿Se ha medido el juego axial del rodamiento con comparador y está el valor dentro de la banda del fabricante?
• ¿Se aprecia aspereza, agarrotamiento o ruido irregular al girar la rueda a mano?
• ¿Están secas la línea del retén interior y la cara interior de la llanta, y se han vuelto a revisar tras la prueba de rodaje?
• ¿Está el nivel en la línea de marca en el cubo con baño de aceite y es nueva la junta del tapacubo?
• ¿Se ha comparado la temperatura del cubo con la de la otra rueda del mismo eje?
• ¿Están completos y limpios los dientes de la corona del ABS y se han leído los códigos de avería?
• ¿Se han apretado las tuercas de rueda en orden cruzado y está prevista la comprobación a los primeros 50–100 km?

¿Cómo se mantiene el cubo de rueda y cómo se alarga su vida útil?

El cubo de rueda es uno de los grupos más duraderos en un vehículo con mantenimiento periódico; en un vehículo descuidado, en cambio, se convierte en una de las averías más caras. Tres factores determinan su duración: lubricación, estanqueidad y ajuste correcto. La avería de cubo más frecuente en taller no es, en realidad, la fatiga espontánea del rodamiento, sino la pérdida progresiva de lubricación tras una fuga por el retén; es decir, la mayoría de las averías de cubo empiezan con una fuga evitable.

• Control periódico de aceite/grasa: en el cubo con baño de aceite debe comprobarse visualmente el nivel en cada mantenimiento y, en la disposición engrasada, renovar la grasa en el intervalo indicado por el fabricante.
• Atajar la fuga pequeña antes de que crezca: un rastro fino de aceite en la cara interior de la llanta no significa "todavía no ha pasado nada"; a partir de ese punto, el retén solo va a perder más.
• Hábito de seguimiento térmico: en flotas de largo recorrido, añadir la medición de temperatura del cubo a los controles de parada es la práctica más barata para evitar quedarse en carretera.
• Disciplina de par en las tuercas de rueda: después de cualquier trabajo en el que se haya desmontado la rueda, debe repetirse el control de par en los primeros 50–100 km.
• Valoración conjunta con el trabajo de frenos: al cambiar tambor o disco deben comprobarse sin falta el juego del rodamiento del cubo y el estado del retén; el grupo ya está abierto.
• Carga, presión de neumáticos y lavado: la sobrecarga y los neumáticos con presión baja aumentan directamente la carga del rodamiento; dirigir agua a alta presión a la línea del retén fuerza la estanqueidad e introduce agua al interior.
• Llevar registro: cuando se anota qué juego de rodamientos y qué retén se montaron en cada rueda y en qué fecha, la causa raíz de una avería recurrente se localiza mucho más rápido.

En las empresas de flota, el enfoque más eficiente consiste en pensar el cubo de rueda no como una pieza suelta, sino como un conjunto: renovar en el mismo servicio el juego de rodamientos, las pistas exteriores, el retén, la junta del tapacubo y los elementos de bloqueo resulta mucho más económico que volver a levantar el vehículo unos meses después.
