Joint de culasse brûlé sur camion : symptômes et causes

Un tracteur chargé grimpe une longue côte ; l'aiguille de température monte, le chauffeur se range et découvre le liquide qui bouillonne dans le vase d'expansion. Le radiateur est plein, la courroie est intacte, le ventilateur tourne. Quelques jours plus tard, au démarrage, une fumée blanche tenace sort de l'échappement, et un dépôt crémeux brunâtre apparaît sur la jauge d'huile. Ces trois symptômes ne sont pas trois pannes distinctes, mais les visages d'une seule défaillance : le joint de culasse ne sépare plus les circuits qu'il doit isoler. Ce guide construit la logique du symptôme à la voie de fuite, puis de la voie de fuite à la cause racine.

Qu'est-ce que le joint de culasse ? Quel rôle joue-t-il dans le moteur ?

Le joint de culasse est un élément d'étanchéité multicouche placé entre la culasse et le bloc moteur, chargé d'isoler simultanément, sur un seul plan, trois circuits qui ne doivent jamais se mélanger. Aucune autre pièce du moteur ne sépare autant de milieux différents, sur une surface aussi réduite et sous une charge aussi élevée.

• Chambre de combustion : à chaque cycle, la pression de pointe dépasse la centaine de bars et la température des gaz franchit les mille degrés. Ce que le joint retient ici n'est pas un liquide, mais un gaz brûlant capable de fuir par le moindre interstice.
• Circuit de refroidissement : liquide sous pression circulant entre bloc et culasse ; les orifices d'eau traversent le joint.
• Circuit de lubrification : galeries sous pression alimentant la culasse en huile et la renvoyant vers le carter.

Sur les diesels de véhicules industriels lourds, cette mission est plus exigeante : pression de combustion plus élevée, moteur à pleine charge une grande partie de la journée, et beaucoup utilisent des chemises humides — la surface d'appui n'est alors plus une fonderie monobloc, mais un plan composite formé par le bloc et les collerettes des chemises. Une défaillance ici n'est pas un simple désagrément : elle immobilise le véhicule et, mal gérée, peut coûter le moteur entier.

Comment le joint assure-t-il l'étanchéité ? Principe de fonctionnement et charges subies

L'étanchéité ne vient pas du joint lui-même, mais de la précharge créée par les vis de culasse. Une fois serrées, elles génèrent sur le joint une pression de contact qui doit toujours rester supérieure à la force de la pression de combustion cherchant à soulever la culasse. Le joint remplit alors deux fonctions : combler les micro-aspérités des surfaces sans laisser de vide, et, grâce à son rappel élastique, continuer à fermer l'interstice qui s'ouvre quand les charges varient.

Cet équilibre se rompt et se reconstitue en permanence. À chaque allumage, la pression de combustion repousse la culasse vers le haut, les vis s'allongent élastiquement et la pression de contact chute un instant. S'ajoutent des effets thermiques : culasse et bloc ne se dilatent pas pareil, un très léger glissement latéral apparaît entre les deux surfaces à la chauffe, et le joint doit absorber ce mouvement sans que sa surface ne s'use.

L'anneau de flamme et la répartition de la pression de contact

La pression de contact n'est pas identique en tout point du joint. Autour de l'alésage du cylindre — là où pression et température sont maximales — se trouve un anneau de flamme, formé par le pliage des couches ou par une bague d'acier rapportée ; cette zone est volontairement surépaissie pour concentrer l'essentiel de la charge des vis. Autour des orifices d'eau et d'huile, des bourrelets revêtus d'élastomère assurent l'étanchéité.

La défaillance démarre toujours en un point précis de l'anneau de flamme. Là où la pression chute localement, ou où l'anneau perd ses propriétés mécaniques, un fin canal s'ouvre ; le gaz chaud y circule, oxyde la zone traversée et l'agrandit. Le processus s'auto-entretient : plus la fuite grandit, plus la température locale monte, plus le matériau perd son rappel. L'expression « joint brûlé » désigne cette érosion ; le joint ne se rompt pas d'un coup, mais un cratère de la largeur d'un doigt finit par se creuser sur l'anneau de flamme.

Types de joints et architectures de culasse sur véhicules industriels lourds

Deux architectures dominent sur les moteurs poids lourd. Une partie du parc utilise une culasse monobloc couvrant tous les cylindres ; chez Mercedes-Benz, MAN ou Scania, chaque cylindre dispose souvent de sa propre culasse individuelle. Dans ce second cas, le joint de chaque cylindre se remplace indépendamment, mais l'avantage cache un piège : si l'état des cylindres voisins n'est pas évalué, le même véhicule revient vite à l'atelier.

L'étagement des épaisseurs occupe une place particulière sur les moteurs lourds. Sur les moteurs à chemises humides, la chemise est montée pour dépasser très légèrement la surface du bloc ; ce dépassement de chemise fournit à l'anneau de flamme l'écrasement dont il a besoin. Un joint monté sans mesure du dépassement, ni correction par une cale sous chemise si nécessaire, brûlera vite au même endroit. Pour une vue d'ensemble de la culasse et de sa révision, le guide culasse moteur poids lourd : panne, remplacement et entretien propose un cadre détaillé.

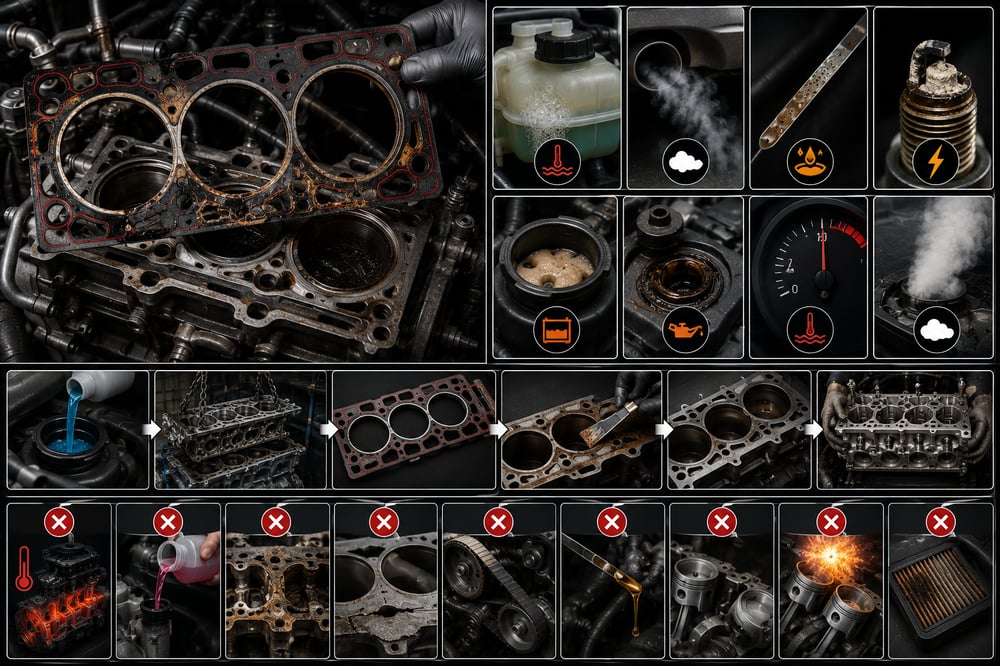

Les symptômes d'un joint de culasse brûlé

Tous les symptômes n'apparaissent pas ensemble ; celui qui domine dépend de l'endroit précis où le joint a lâché. La première étape du diagnostic consiste à relier le symptôme non pas au joint, mais à la voie de fuite.

Une fumée blanche signifie-t-elle toujours un joint de culasse ?

Non, et cette distinction évite des erreurs coûteuses. La vapeur blanche visible par temps froid est de l'eau condensée qui disparaît dès que le moteur chauffe. La fumée liée au joint persiste au contraire une fois le moteur chaud, plus dense, à odeur légèrement sucrée, avec une baisse du niveau de liquide. La fumée blanc-gris d'origine carburant sent le gazole imbrûlé et ne touche pas ce niveau. D'autres causes donnent le même tableau : culasse fissurée, chemise fissurée ou échangeur air-air laissant passer du liquide vers l'air de suralimentation.

Bien interpréter la présence d'eau dans l'huile

La mousse crémeuse sous le bouchon de remplissage n'est pas une preuve à elle seule ; sur un véhicule ne roulant que sur de courts trajets et n'atteignant jamais sa température de fonctionnement, l'humidité de combustion entrant dans le carter donne le même aspect. Quand c'est le joint qui fuit, l'émulsion se voit sur la jauge et dans tout le carter, le niveau d'huile augmente et celui du liquide de refroidissement baisse. Cette combinaison reste, sur le terrain, l'indice le plus fiable.

Par où le joint lâche-t-il ? Les voies de fuite

Même si le plan d'étanchéité est unique, la fuite peut emprunter plusieurs directions, et chacune produit un tableau clinique différent ; intervenir sans avoir identifié la voie de fuite relève du pari.

• De la chambre de combustion vers le circuit de refroidissement : la voie la plus fréquente. Elle produit bullage, montée en pression et surchauffe inexpliquée ; le gaz repousse le liquide, si bien que le niveau baisse sans fuite visible à l'extérieur.
• Du circuit de refroidissement vers la chambre de combustion : à l'arrêt, l'équilibre des pressions s'inverse et le liquide remplit le cylindre. Fumée blanche persistante, démarrage difficile et, au pire, blocage hydraulique en sont les conséquences.
• De la chambre de combustion vers la galerie d'huile ou le carter : l'huile noircit, la pression carter augmente ; sa contamination réduit la durée de vie des coussinets.
• Du circuit de refroidissement vers le circuit d'huile : le tableau classique de l'émulsion. Les additifs du liquide dégradent la capacité portante du film d'huile ; continuer à rouler dans ce cas est l'erreur la plus coûteuse.
• Fuite vers l'extérieur : trace de suie ou suintement au plan de joint. La voie la plus anodine en apparence, mais celle qui s'aggrave le plus vite : le gaz érode en continu le bord du joint.
• Par le pont inter-cylindres : l'étroite bande de matière entre deux cylindres adjacents est la zone la plus fragile. La compression chute alors sur les deux cylindres à la fois, et le test de fuite montre une fuite simultanée.

Pourquoi le joint de culasse brûle-t-il ? Les causes racines

Le joint ne s'use pas de lui-même comme une pièce d'usure ordinaire. Derrière chaque joint brûlé se cache une condition qui l'a sollicité au-delà de ce qu'il pouvait supporter ; tant qu'elle n'est pas éliminée, le joint neuf lâchera au même endroit. Un remplacement sans cause racine identifiée ne fait que reporter la panne.

Pourquoi la surchauffe est-elle la cause numéro un ?

La surchauffe frappe le joint par deux voies simultanées. La première est un effet matériau : le rappel élastique de l'anneau de flamme diminue avec la température et, au-delà d'un seuil, ne revient plus à son état initial. La seconde est géométrique : la culasse se dilate en chauffant et se contracte en refroidissant ; au-delà d'une limite, ce cycle la déforme durablement. Le point critique : une fois l'épisode passé, même si le véhicule semble normal, le dommage est définitif, et le joint peut lâcher des semaines plus tard sans cause apparente. Un tel épisode ne doit jamais être classé simplement parce que l'aiguille est revenue à la normale.

Pour aller plus loin

Pour un aperçu technique en langage clair de ce sujet, voir l'article de référence sur Wikipedia. Vérifiez toujours les valeurs et procédures précises au regard des données d'entretien du constructeur.

Diagnostic : que prouve chaque test ?

Déposer la culasse est une décision coûteuse ; avant de la prendre, l'existence et le sens de la fuite doivent être prouvés. Trois tests se complètent : le test de pression établit l'existence d'une fuite, le test chimique confirme qu'elle vient de la chambre de combustion, et le test de fuite au cylindre identifie de quel cylindre elle provient.

Test de pression du circuit de refroidissement, étape par étape

1. Laissez le moteur refroidir ; n'ouvrez jamais le bouchon du vase d'expansion ou du radiateur à chaud.
2. Notez le niveau de liquide ; recherchez une fuite externe le long des durits, colliers, orifice de purge de la pompe à eau et circuit de chauffage.
3. Raccordez la pompe de test et mettez le circuit sous pression sans dépasser la valeur d'ouverture indiquée sur le bouchon.
4. Surveillez la pression quelques minutes. Si elle chute sans humidité visible à l'extérieur, le liquide fuit vers l'intérieur.
5. Sous pression, déposez les injecteurs et inspectez les cylindres à l'endoscope ; un cylindre dont le fond accumule du liquide révèle la voie de fuite.
6. Inversez le test : chauffez le moteur et vérifiez l'absence de bullage continu, de montée en pression brutale ou de durcissement excessif du durit supérieur.
7. Consignez les résultats : à quelle pression, en combien de temps, de combien elle a chuté. Vous comparerez ces données au même test refait après réparation.

Test chimique de détection des gaz de combustion

Ce test fait passer l'air de l'espace supérieur du circuit à travers un liquide réactif, qui change de couleur au contact du CO2 des gaz d'échappement : quand le bleu vire au jaune, le passage de gaz de combustion vers le circuit est prouvé. Son intérêt : une preuve sans démontage. Deux erreurs à éviter : la tête de prélèvement ne doit pas toucher le liquide, sous peine de fausser la couleur ; et la mesure doit se faire moteur chaud et chargé, une petite fuite pouvant rester invisible au ralenti. Un résultat négatif n'exclut pas une défaillance : une fuite vers l'huile ou l'extérieur ne fait pas passer de gaz dans le circuit de refroidissement.

Test de fuite au cylindre et comparaison des compressions

Pour le test de fuite, le piston est amené au point mort haut, de l'air comprimé est injecté dans le cylindre, et l'on écoute d'où il ressort. Du bullage au vase d'expansion signale une fuite vers la chemise d'eau ; de l'air à la mise à l'air libre du carter oriente vers les segments ou la chemise ; à l'admission, la soupape d'admission est en cause ; à l'échappement, la soupape d'échappement. La mesure de compression offre un dépistage plus grossier mais rapide : une chute conjointe et similaire sur deux cylindres adjacents est la signature classique d'une fuite au pont inter-cylindres. Si les soupapes sont suspectées, l'ordre de contrôle du guide groupe de soupapes moteur (+ cale) : panne, remplacement, entretien affine le diagnostic.

Planéité de la culasse, qualité de surface et dépassement de chemise

Une culasse déposée n'est jamais remontée avec un joint neuf sans être nettoyée et mesurée. Le contrôle de planéité se fait à la règle de précision et à la jauge d'épaisseur : posée en longitudinal, transversal, puis dans les deux diagonales, on note l'épaisseur de la jauge la plus épaisse qui passe encore sous la règle. Les tolérances, sous le dixième de millimètre, varient d'un moteur à l'autre ; le résultat se compare toujours au manuel du moteur concerné. La déformation se concentre le plus souvent au centre et autour des cylindres qui travaillent le plus chaud.

La limite de rectification est la seconde contrainte. Une culasse déformée peut être rectifiée, mais chaque culasse a une hauteur minimale : en dessous, elle modifie le taux de compression et le jeu soupapes-piston, et devient inutilisable. Les joints MLS exigent en outre une rugosité précise : trop rugueuse, la surface empêche le revêtement de combler les vides ; trop polie, l'accrochage devient insuffisant.

Le contrôle de fissuration ne doit jamais être négligé, car une fissure de culasse produit des symptômes presque identiques à ceux d'un joint brûlé. Un ressuage au liquide pénétrant ou un test sous pression vérifie les ponts entre sièges de soupapes, le pourtour des puits d'injecteurs et les orifices d'eau. La mesure du dépassement de chemise est obligatoire sur moteurs à chemises humides : au comparateur, on mesure en plusieurs points de combien chaque chemise dépasse le bloc ; trop faible, on corrige avec une cale sous chemise. Les creux de cavitation côté bloc apparaissent aussi ici, et une surface creusée ne garantit l'étanchéité avec aucun joint.

Vis et ordre de serrage : la moitié du travail la plus souvent négligée

Ce n'est pas le joint, mais bien les vis, qui déterminent le plus souvent la réussite d'un remplacement. La majorité des moteurs lourds modernes utilisent des vis à allongement contrôlé (méthode couple + angle) : la vis est posée à faible couple, puis tournée d'un angle défini pour s'allonger de façon maîtrisée, ce qui donne, indépendamment des écarts de frottement, une précharge quasi identique sur chaque vis. Le prix à payer est l'allongement permanent ; sur la plupart des moteurs, la vis est à usage unique, et là où sa réutilisation est admise, sa longueur doit être mesurée et comparée à la valeur limite.

1. Nettoyez les trous de vis à l'air comprimé, repassez le taraud si nécessaire. De l'huile ou du liquide resté au fond du trou crée une pression hydraulique au serrage ; cela fausse le couple et peut fissurer le bloc.
2. Contrôlez les vis à l'œil : allongement, rétreint au col, filet écrasé ou corrosion interdisent la réutilisation.
3. Respectez l'état de lubrification prescrit par le manuel. Serrer à l'huile là où un montage à sec est demandé donne, pour le même couple, une précharge totalement différente.
4. Posez le joint à sec, en vérifiant son sens haut-bas et son repère de montage ; assurez-vous que les goujons de centrage sont bien en place.
5. Descendez la culasse à l'horizontale, sans la faire glisser. Une culasse qui glisse arrache le revêtement du joint, marque qui devient le départ d'une future fuite.
6. Posez les vis à la main, puis serrez-les selon l'ordre du manuel — en règle générale en spirale du centre vers l'extérieur — et en plusieurs passes.
7. Appliquez les passes de couple à la clé dynamométrique étalonnée, et les passes d'angle au rapporteur d'angle. Estimer l'angle à l'œil revient à ne pas appliquer la procédure.
8. Si le manuel prévoit un resserrage ultérieur, intégrez-le au planning ; sinon, n'en faites aucun de votre propre initiative.

Procédure de remplacement : dépose, préparation et montage

Le remplacement du joint tient plus de la révision que du simple changement de pièce : culasse déposée, tout ce qui devient accessible doit être contrôlé, car une seconde dépose coûte toujours plus cher que la première.

1. Immobilisez le véhicule, débranchez la batterie, vidangez le liquide dans un récipient propre ; notez les repères de calage et l'emplacement des câbles et durits.
2. Déposez collecteurs, raccords du turbocompresseur, injecteurs, canalisations de carburant et groupe des culbuteurs ; conservez les injecteurs numérotés.
3. Desserrez les vis de culasse dans l'ordre inverse du serrage et en plusieurs passes ; les dévisser d'un coup risque de déformer la culasse.
4. Soulevez la culasse à plat ; examinez l'ancien joint tel quel pour repérer la zone exacte où la fuite s'est ouverte.
5. Nettoyez la surface du bloc et la culasse avec des méthodes non abrasives ; évitez toute chute de résidus dans les cylindres et les trous de vis.
6. Effectuez les contrôles de planéité, de qualité de surface, de fissuration et de dépassement de chemise, puis comparez-les au manuel ; ne remontez rien avant les corrections nécessaires.
7. Choisissez l'épaisseur du joint selon la mesure et le code inscrit dessus, préparez les vis neuves ; reposez la culasse, serrez selon l'ordre et les passes du manuel, puis réglez le jeu aux soupapes.
8. Remontez les éléments annexes, remplissez le circuit selon la procédure de purge d'air, remplacez l'huile et le filtre.

Une fois la culasse déposée, ce n'est pas seulement le joint qui se renouvelle, mais tous les éléments d'étanchéité de la ligne : joints de collecteurs, cache-culbuteurs, joints toriques des puits d'injecteurs et joints des tubulures d'eau. Pour leur codification groupée, le guide kit de joints moteur : pannes, remplacement et entretien propose une check-list pratique. Laisser un ancien joint de collecteur en place transforme le plus souvent un travail tout juste fini en fuite dès la première semaine.

Premier démarrage après remplacement et vérification

Les premières heures, le temps que le joint prenne son assise, sont celles où se joue la qualité du travail : chauffer le moteur de façon contrôlée, purger l'air et prouver que la fuite est bien colmatée.

1. Avant d'actionner le démarreur, revérifiez le niveau d'huile, le niveau de liquide de refroidissement et le serrage des raccords.
2. Démarrez le moteur et laissez-le au ralenti ; n'accélérez pas et ne le mettez pas sous charge durant les premières minutes.
3. Surveillez température, niveau et mouvements dans le vase d'expansion jusqu'à l'ouverture du thermostat ; menez la purge d'air à terme et assurez-vous que le circuit de chauffage est rempli aussi.
4. Recherchez toute trace d'humidité, de suie ou de goutte-à-goutte le long du plan de joint, des collecteurs, des tubulures d'eau et autour des puits d'injecteurs.
5. Une fois le moteur à température, arrêtez-le, laissez-le refroidir et recontrôlez les niveaux. Une légère baisse due à l'air résiduel peut être normale ; une baisse continue ne l'est pas.
6. Si le manuel prévoit un resserrage, appliquez-le dans les conditions et après la distance ou durée qu'il précise.
7. Effectuez un essai routier en charge ; le fonctionnement en pleine charge dans une côte révèle une fuite invisible au ralenti à l'atelier.
8. Après l'essai, refaites le test de gaz et le test de pression, comparez aux relevés d'avant réparation et consignez-les au dossier du véhicule.

Lorsque le liquide de refroidissement s'était mélangé à l'huile, le remplacement d'huile et de filtre ne se fait pas en une fois : après une courte période de fonctionnement, l'huile doit être reprélevée. Si de l'huile s'était mélangée au circuit de refroidissement, celui-ci n'est pas simplement vidangé, mais rincé selon une méthode appropriée.

Valeurs techniques et références de contrôle

Le tableau ci-dessous résume les grandeurs mesurées sur le joint de culasse, la méthode de mesure et la signification du résultat. Aucune valeur numérique n'y figure volontairement : le seuil de décision de chaque ligne est spécifique au moteur.

Entretien, durée de vie et place dans la chaîne d'étanchéité du moteur

Un joint de culasse correctement monté est conçu pour fonctionner sans incident pendant toute la durée de vie du moteur. Sur le terrain, la quasi-totalité des joints défaillants prématurément se rangent sous deux causes : un épisode thermique mal géré et un montage qui n'a pas suivi la procédure.

• Discipline du circuit de refroidissement : le contrôle du niveau et des fuites se fait périodiquement ; radiateur, échangeur air-air et zone du ventilateur restent propres. La cause la plus fréquente de surchauffe n'est pas une pièce défaillante, mais un encrassement qui coupe le flux d'air.
• Le bon liquide de refroidissement : le type demandé par l'OE, dosé selon le manuel, est vidangé à sa périodicité. Un liquide dont les additifs sont épuisés creuse des cavités de cavitation sur la chemise et le bloc, dégradant la surface d'appui.
• La consignation de tout épisode de surchauffe : chaque surchauffe subie est notée au dossier, avec sa durée et son intensité ; en cas de nouvelle défaillance, cette trace peut à elle seule en expliquer la cause racine.
• Côté combustion : un injecteur au jet dégradé ou un calage d'injection décalé élève la pression de pointe et sollicite le joint au-delà du normal.
• Les registres de montage : code d'épaisseur du joint, lot de vis, passes de couple et d'angle appliquées, résultats de mesure ; la prochaine intervention démarrera à partir de ce dossier.

Le joint ne se tient jamais seul dans la chaîne d'étanchéité du moteur. Au-dessus, le groupe de soupapes et le corps de culasse ; en dessous, la chemise, le bloc et les segments : une dégradation sur un maillon peut ressembler au symptôme d'un autre. Une perte de compression peut venir des segments, des soupapes ou du joint ; une perte de liquide, d'une culasse fissurée, d'un joint de chemise ou d'un échangeur air-air. « Le joint a brûlé » est donc un point de départ, jamais d'arrivée : un remplacement sans voie de fuite prouvée, sans mesure de culasse et de bloc, et sans cause racine éliminée, ramènera la même panne quelques milliers de kilomètres plus tard. Au moindre doute, seule la documentation d'atelier OE à jour, propre au code moteur et châssis du véhicule, fait référence.
