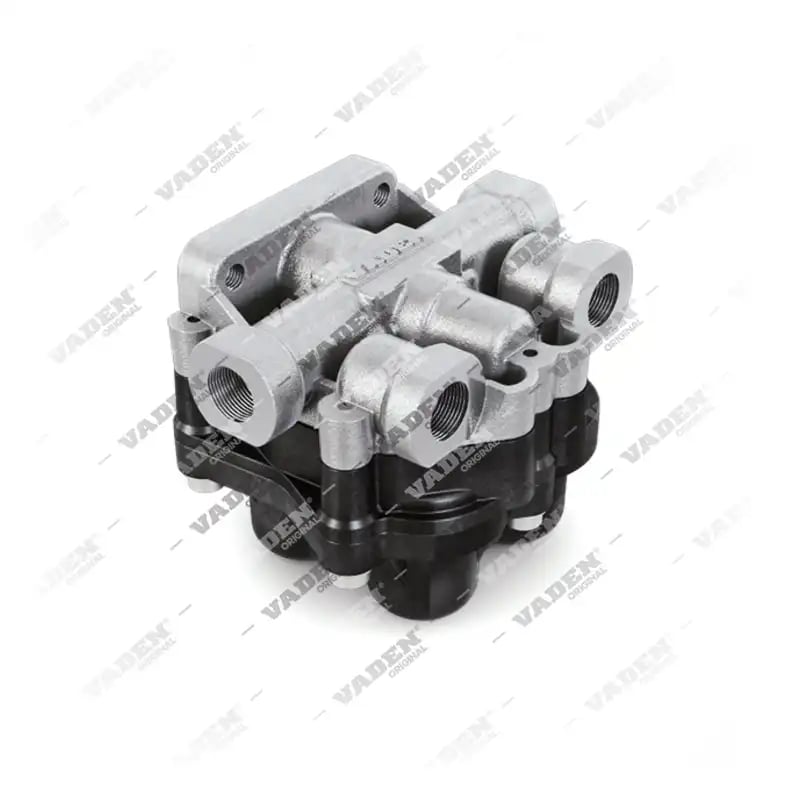

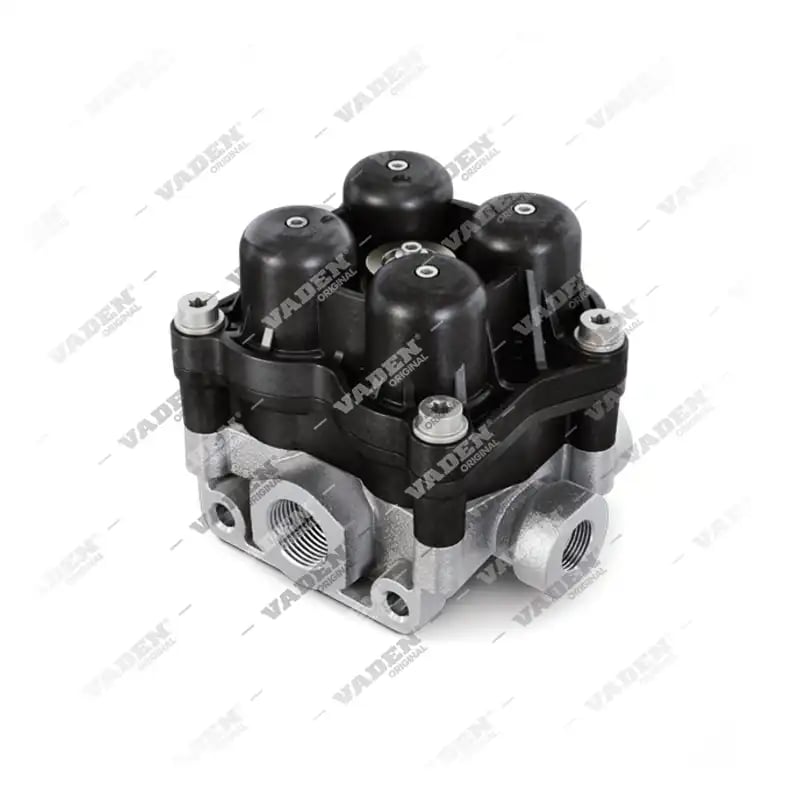

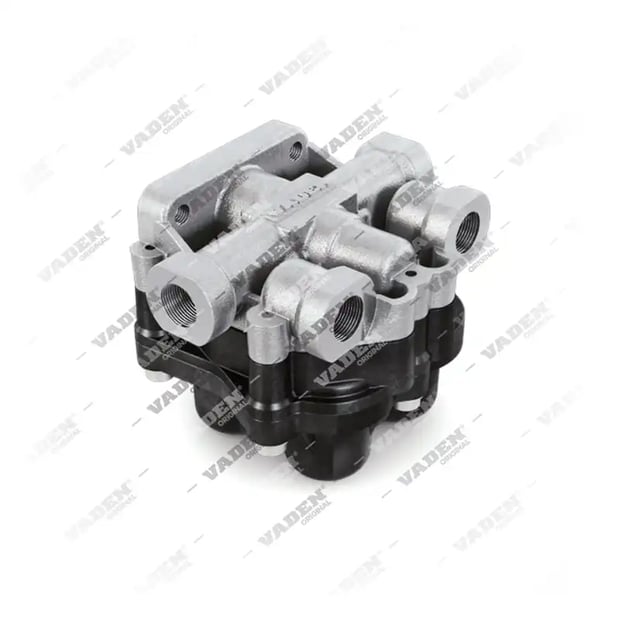

303.02.0048 Válvula de protección de 4 circuitos
303.02.0048
Resumen
●Puerto 1: M22x1,5 ●Puerto 21: M16x1,5 ●Puerto 22: M16x1,5 ●Puerto 23: M16x1,5 ●Puerto 24: M16x1,5 ●Presión de Operación: 13 BAR ●Presión de apertura 21: 6,6 BAR ●Presión de apertura 22: 6,6 BAR ●Presión de apertura 23: 6,6 BAR ●Presión de apertura 24: 6,6 BAR ●Presión de cierre 21: 4,5 BAR ●Presión de cierre 22: 4,5 BAR ●Presión de cierre 23: 4,5 BAR ●Presión de cierre 24: 4,5 BAR ●Presión: MAX 20 BAR
| Código EAN | 8683457005273 |
|---|
Listo para pedir
Códigos OEM Compatibles
- KNORR-BREMSE AE 4642
- IVECO 42530050
Descripción
Esta válvula de protección de 4 circuitos es un componente esencial para la gestión segura del aire en los sistemas de frenado. Su función principal es proteger el circuito principal ante posibles fugas o caídas de presión en los circuitos secundarios, garantizando la estabilidad operativa del vehículo comercial.
El modelo 303.02.0048 es el equivalente OE del producto IVECO 42530050 utilizado en vehículos IVECO y también es compatible con sistemas KNORR-BREMSE como el código AE4642. Este componente cuenta con una configuración técnica precisa que incluye un puerto principal M22x1,5 y cuatro puertos secundarios M16x1,5, diseñados para operar con una presión máxima de hasta 20 BAR y una presión de operación de 13 BAR.
Para asegurar un mantenimiento óptimo, los técnicos deben verificar la integridad de las roscas y las presiones de apertura y cierre en cada circuito (6,6 BAR para apertura y 4,5 BAR para cierre) para evitar fallos en el sistema neumático. Se recomienda realizar inspecciones periódicas en los componentes del sistema de frenos para asegurar que la válvula responda correctamente ante variaciones en la presión del aire.
El modelo 303.02.0048 es el equivalente OE del producto IVECO 42530050 utilizado en vehículos IVECO y también es compatible con sistemas KNORR-BREMSE como el código AE4642. Este componente cuenta con una configuración técnica precisa que incluye un puerto principal M22x1,5 y cuatro puertos secundarios M16x1,5, diseñados para operar con una presión máxima de hasta 20 BAR y una presión de operación de 13 BAR.
Para asegurar un mantenimiento óptimo, los técnicos deben verificar la integridad de las roscas y las presiones de apertura y cierre en cada circuito (6,6 BAR para apertura y 4,5 BAR para cierre) para evitar fallos en el sistema neumático. Se recomienda realizar inspecciones periódicas en los componentes del sistema de frenos para asegurar que la válvula responda correctamente ante variaciones en la presión del aire.
Especificaciones técnicas
| Puerto 1 | M22x1,5 |
|---|---|
| Puerto 21 | M16x1,5 |
| Puerto 22 | M16x1,5 |
| Puerto 23 | M16x1,5 |
| Puerto 24 | M16x1,5 |
| Presión de Operación | 13 BAR |
| Presión de apertura 21 | 6,6 BAR |
| Presión de apertura 22 | 6,6 BAR |
| Presión de apertura 23 | 6,6 BAR |
| Presión de apertura 24 | 6,6 BAR |
| Presión de cierre 21 | 4,5 BAR |
| Presión de cierre 22 | 4,5 BAR |
| Presión de cierre 23 | 4,5 BAR |
| Presión de cierre 24 | 4,5 BAR |
| Presión | MAX 20 BAR |
Otros OEM
IVECO
- 42530050
KNORR-BREMSE
- AE4642
- AE 4642
Productos Relacionados
Kits de reparación
Vehículos usados
| Marca | Modelo | Tipo de modelo | Motor |
|---|---|---|---|
| IVECO | |||
| KNORR-BREMSE |
Preguntas Frecuentes
¿Cuál es la función principal de esta válvula?
Actúa como un mecanismo de seguridad que protege el sistema principal contra caídas de presión en los circuitos secundarios en caso de avería o fuga.
¿Con qué marcas es compatible este componente?
Es compatible con las referencias originales IVECO 42530050 y KNORR-BREMSE AE4642.
¿Cuáles son las especificaciones de los puertos?
Posee un puerto principal con rosca M22x1,5 y cuatro puertos secundarios con rosca M16x1,5 cada uno.
¿Qué presiones maneja la válvula?
La presión máxima permitida es de 20 BAR, con presiones específicas de apertura de 6,6 BAR y cierre de 4,5 BAR por circuito.
¿Es apta para vehículos comerciales pesados?
Sí, este componente está diseñado específicamente para sistemas de frenado en vehículos comerciales pesados (HCV).
