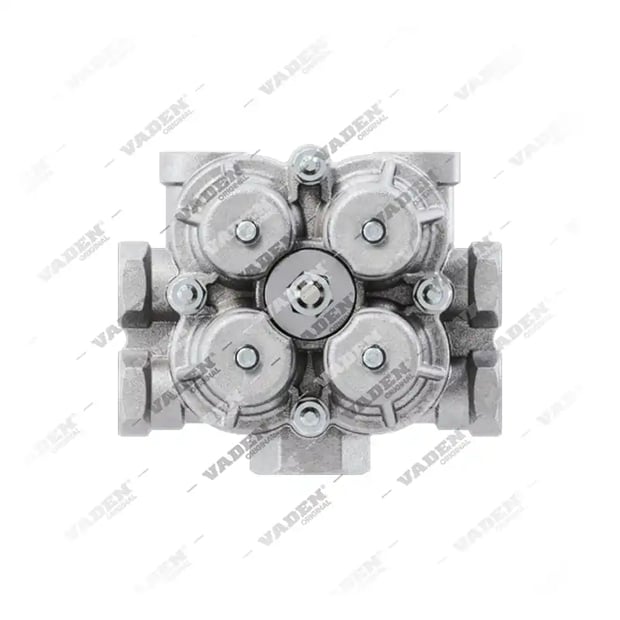

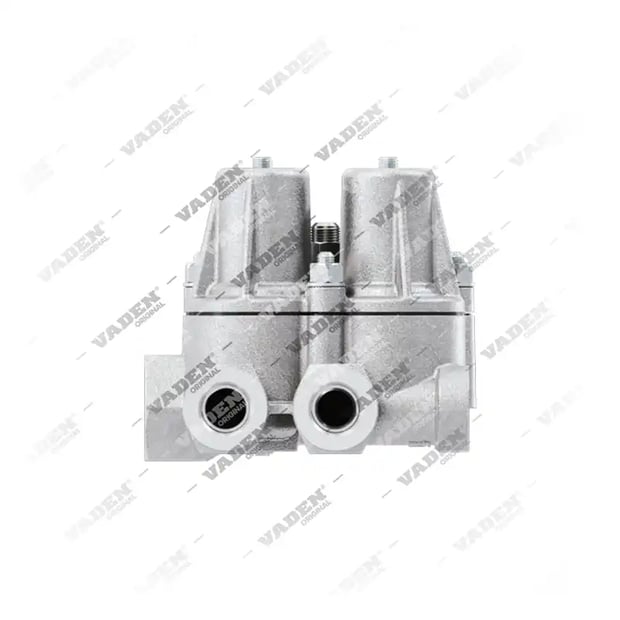

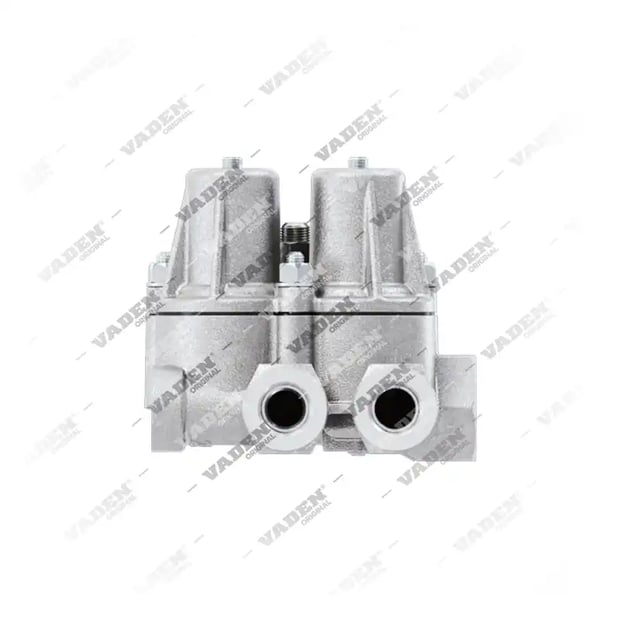

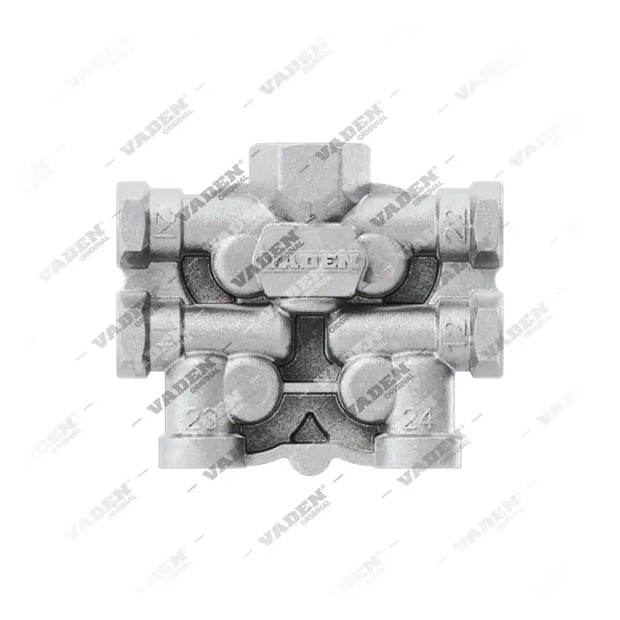

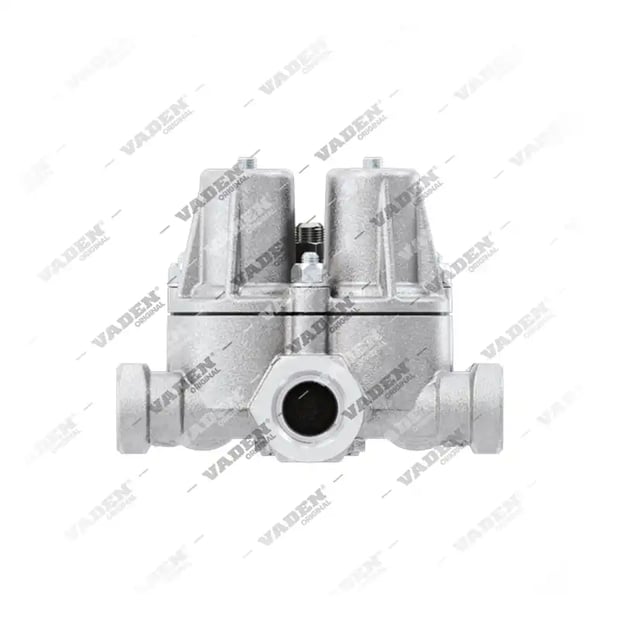

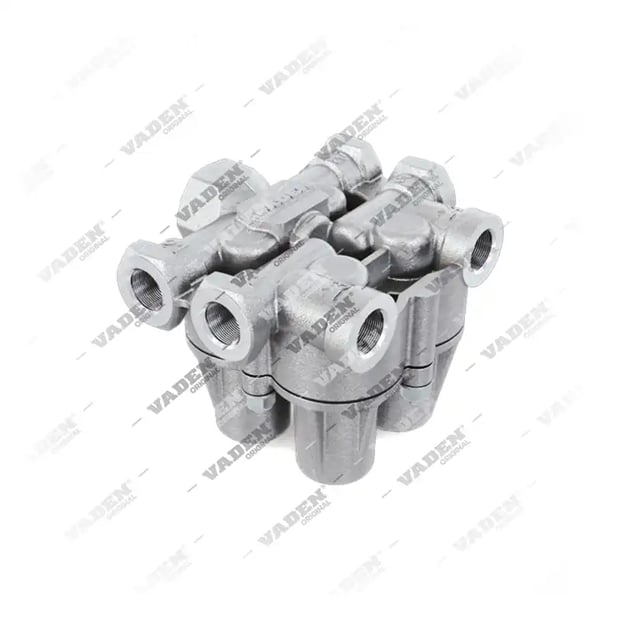

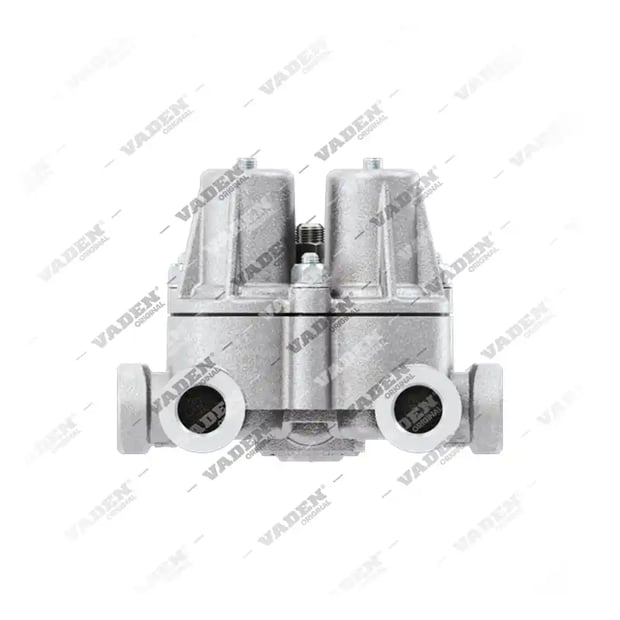

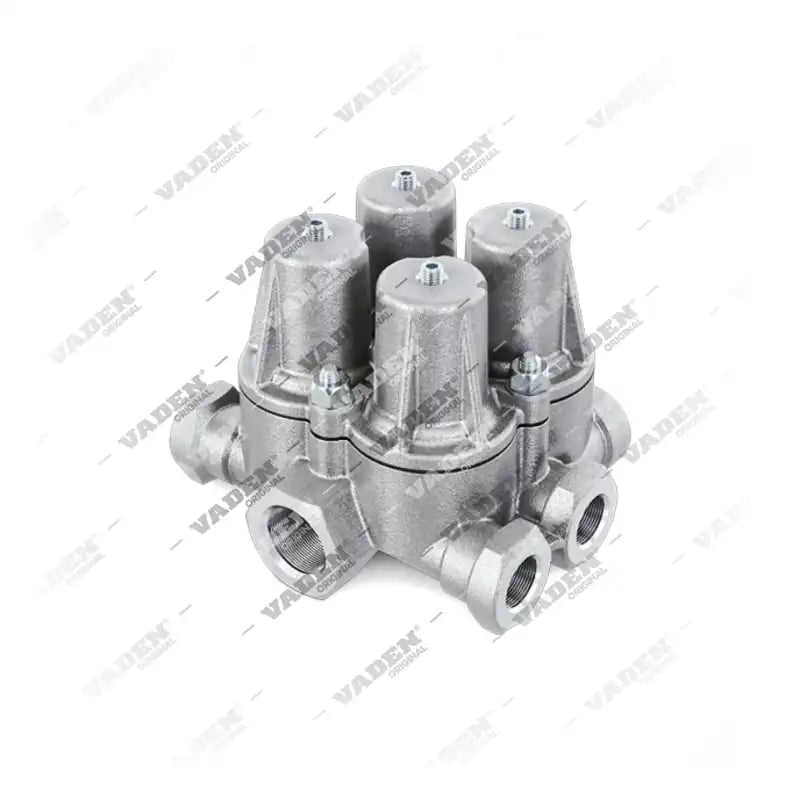

303.02.0070 Защитный 4-контурный клапан Knorr-Bremse
303.02.0070
Обзор
Этот 4-контурный защитный клапан обеспечивает надежное разделение воздушных потоков. Основные характеристики включают порты M22x1,5 и M16x1,5, а также рабочее давление до 10 BAR. Компонент разработан для обеспечения безопасности в критических узлах тормозной системы. Аналог OE-номера Knorr-Bremse AE4448.
| Код EAN | 8683457009295 |
|---|
Готовые к заказу
Совместимые коды OEM
-
KNORR-BREMSE
- AE 4448
Описание
Зачем нужен защитный клапан?
Данный защитный клапан является ключевым элементом пневматической тормозной системы, предназначенным для распределения сжатого воздуха по четырем независимым контурам. Его основная задача заключается в предотвращении полной потери давления в системе при возникновении утечки в одном из контуров, что критически важно для обеспечения безопасности движения тяжелой техники.Технические характеристики и параметры
Компонент демонстрирует высокие эксплуатационные характеристики при рабочем давлении до 10 BAR. Устройство оснащено портами с резьбой M22x1,5 (Порт 1) и M16x1,5 (порты 11, 21, 22, 23, 24), что обеспечивает точную интеграцию в существующие пневматические линии. Конструкция рассчитана на работу в условиях высоких нагрузок и постоянных перепадов давления.Монтаж и техническое обслуживание
Для правильной установки и обслуживания специалистам необходимо учитывать параметры открытия и закрытия портов. Например, давление открытия для портов 21 и 22 составляет 6,9 BAR, а для портов 23 и 24 — от 7 до 7,5 BAR. Правильный подбор и своевременная замена гарантируют стабильную работу тормозного оборудования.Принцип работы при утечках
При возникновении утечек в контурах клапан перекрывает поток, сохраняя давление в остальных линиях. Рекомендуется регулярно проверять герметичность соединений на портах M16x1,5 для предотвращения преждевременного износа системы.Соответствие OE-номерам
303.02.0070 (4-контурный защитный клапан 4-контурные защитные клапаны) является аналогом OE-номера Knorr-Bremse. Эта деталь напрямую заменяет OE-номер Knorr-Bremse AE4448.Технические характеристики
| Порт 1 | M22x1,5 |
|---|---|
| Порт 12 | M16x1,5 |
| Порт 21 | M16x1,5 |
| Порт 22 | M16x1,5 |
| Порт 11 | M16x1,5 |
| Порт 23 | M16x1,5 |
| Порт 24 | M16x1,5 |
| Давление | MAX 10 BAR |
| Давление открытия 21 | 6,9 BAR |
| Давление открытия 22 | 6,9 BAR |
| Давление открытия 23 | 7 BAR |
| Давление открытия 24 | 7,5 BAR |
| Давление закрытия 21 | 4,5 BAR |
| Давление закрытия 22 | 4,5 BAR |
| Давление закрытия 23 | 4,5 BAR |
| Давление закрытия 24 | 6 BAR |
Другие OEM-производители
KNORR-BREMSE
- AE4448
- AE 4448
Похожие товары
Ремонтные комплекты
Применяемость
| Марка | Модель | Тип модели | Двигатель |
|---|---|---|---|
| KNORR-BREMSE |
Вопросы и ответы
Какова основная функция этого четырехконтурного клапана?
Он распределяет сжатый воздух по четырем независимым контурам тормозной системы, изолируя поврежденный участок при утечке.
Какие резьбовые соединения используются в данном узле?
Устройство имеет один входной порт M22x1,5 и несколько выходных портов с резьбой M16x1,5.
Какое максимальное рабочее давление предусмотрено?
Максимально допустимое рабочее давление для данного компонента составляет 10 BAR.
Как проверить работоспособность клапана?
Необходимо проверить соответствие давления открытия (например, 6,9 BAR для портов 21/22) и давления закрытия при имитации утечки.
Какие OE-номера у этой детали?
303.02.0070 напрямую заменяет OE-номер Knorr-Bremse AE4448.
