303.02.0004 Vanne de protection multi circuit, Système de Freinage

1482 Visualisé Mis à jour

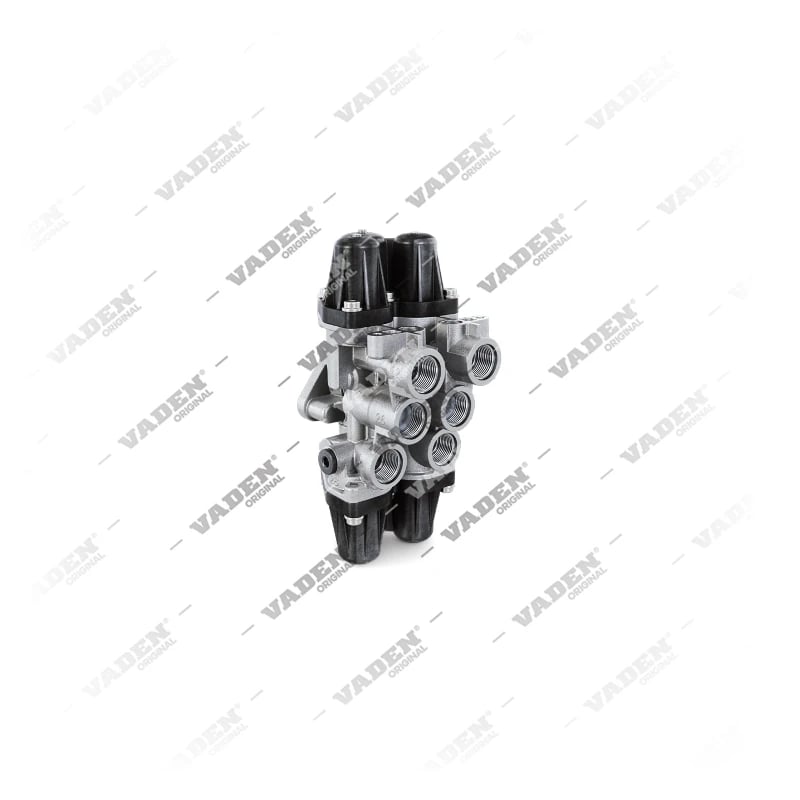

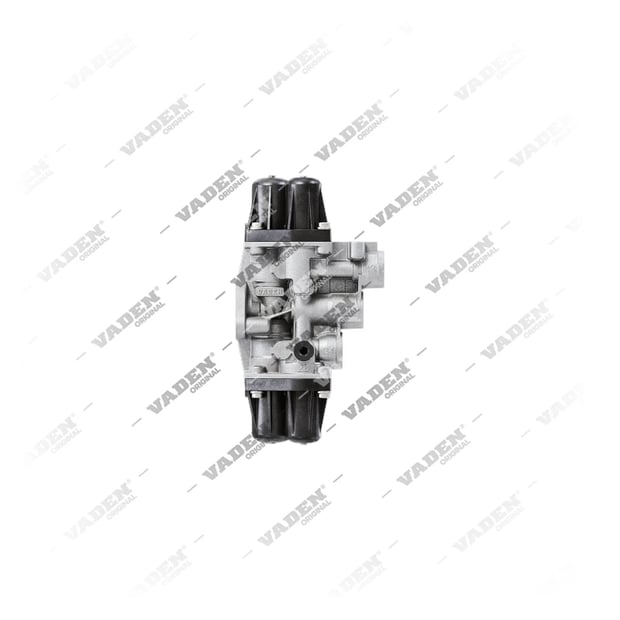

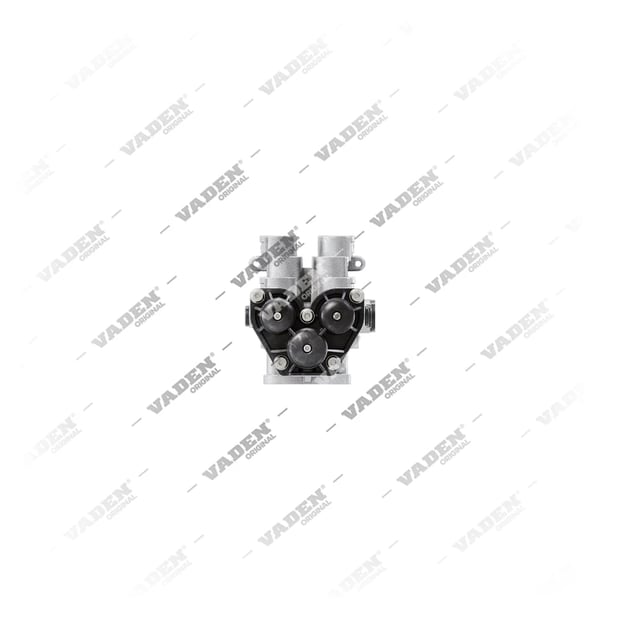

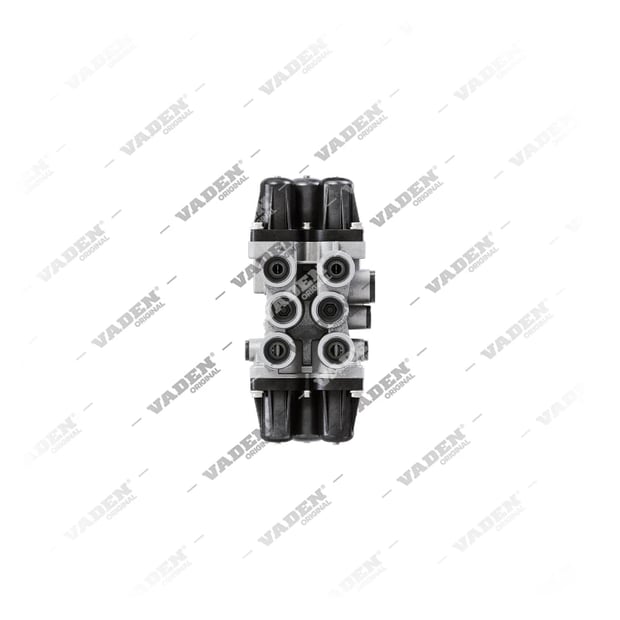

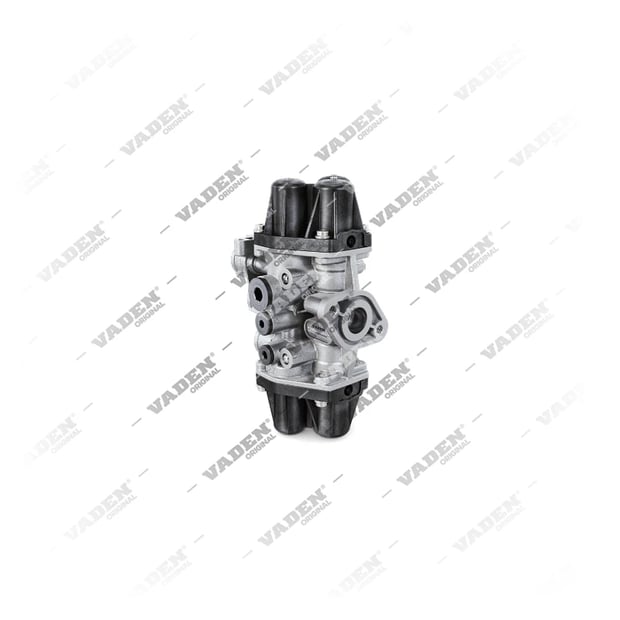

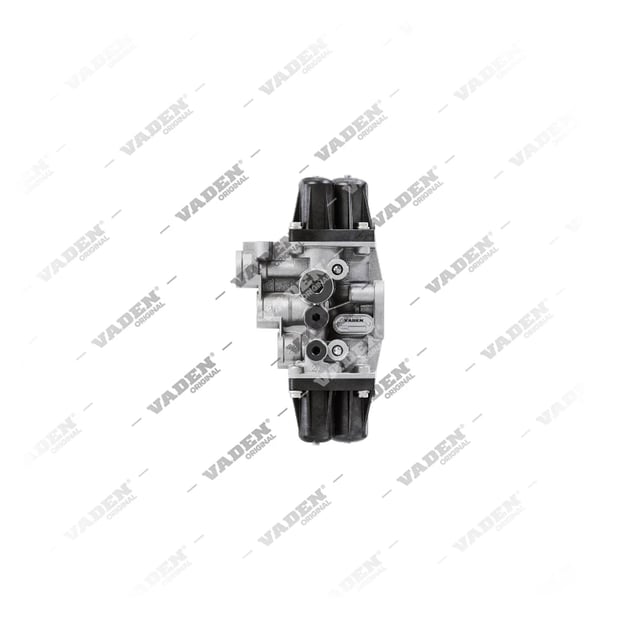

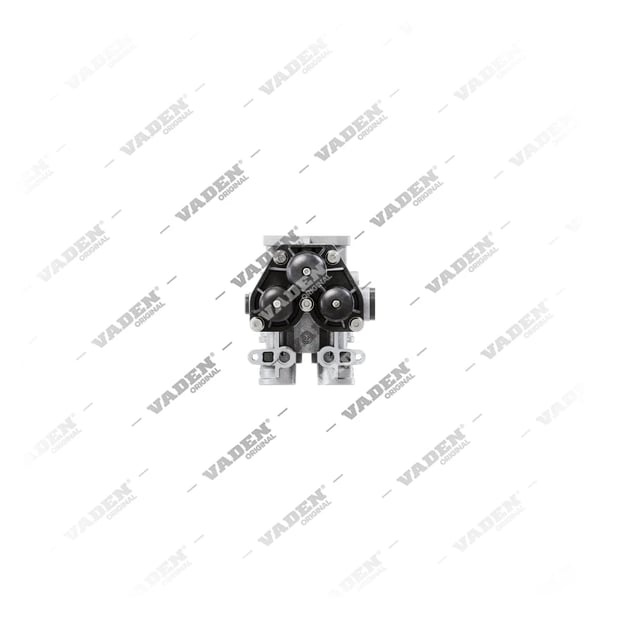

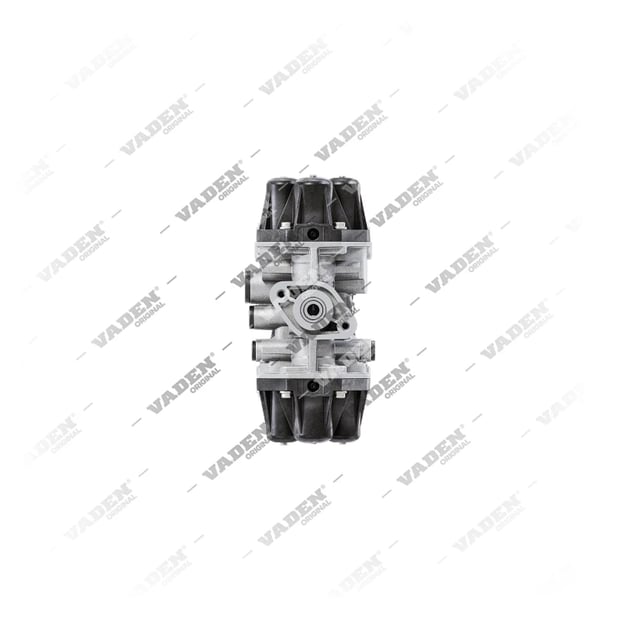

303.02.0004 Vanne de protection multicircuit pour Mercedes-Benz

303.02.0004

Résumé

Cette vanne de protection multi circuit est conçue pour les véhicules Alexander Dennis, DAF, Mercedes-Benz et VDL. Elle présente des orifices M22x1,5 et M12x1,5 avec des pressions d'ouverture spécifiques pour garantir l'étanchéité des circuits pneumatiques. Équivalent aux références OE Alexander Dennis ABA0034316206S, DAF 1519210S et Mercedes-Benz 0034316206S.

Identifiants du produit
Code EAN8699031084268
Prêt à commander
Obtenir des informations
Partager
WhatsApp Facebook X LinkedIn

Codes OEM Compatibles

  • WABCO
    • 934 705 005 0 S
    • 934 705 003 0 S
  • VDL
    • 20266299 S
  • MERCEDES BENZ
    • 003 431 62 06 S
  • DAF
    • 1519210 S
  • ALEXANDER DENNIS
    • ABA0034316206 S

Description

Fonctionnement de la vanne

Cette vanne de protection multi circuit joue un rôle essentiel dans la gestion de la pression au sein du système de freinage pneumatique. En isolant les différents circuits, elle empêche une fuite sur une ligne de ne compromettre l'ensemble du système, garantissant ainsi une sécurité de freinage optimale pour les véhicules lourds.

Compatibilité des véhicules

Cette pièce est compatible avec les véhicules Alexander Dennis, DAF, Mercedes-Benz et VDL. Elle s'intègre parfaitement dans les systèmes conçus pour assurer la stabilité du freinage et la gestion des circuits auxiliaires sur ces modèles.

Installation et maintenance

Pour une installation conforme, notez que les orifices principaux sont en M22x1,5 tandis que les orifices secondaires sont en M12x1,5. La pression d'ouverture est réglée à 9 BAR pour les orifices 21/22 et à 7,5 BAR pour les orifices 23/24. Un contrôle régulier des pressions de fermeture (7 BAR et 4,5 BAR respectivement) est recommandé lors de la maintenance.

Conseils techniques

Une vérification périodique des joints et des raccordements permet d'éviter toute perte de pression dans le circuit principal du véhicule.

Correspondances OE

303.02.0004 (Vanne de protection multi circuit) est l'équivalent des références OE Alexander Dennis, DAF, Mercedes-Benz, VDL et WABCO. Cette pièce remplace directement la référence OE Alexander Dennis ABA0034316206S. Elle remplace également la référence OE DAF 1519210S, la référence OE Mercedes-Benz 0034316206S, la référence OE VDL 20266299S et les références OE WABCO 9347050030S, 9347050050S.

Spécifications techniques

Spécifications techniques
Orifice 1M22x1,5
Orifice 21M22x1,5
Orifice 22M22x1,5
Orifice 23M22x1,5
Orifice 24M22x1,5
Orifice 25M22x1,5
Orifice 26M22x1,5
Orifice 27M12x1,5
Orifice 28M12x1,5
Pression d'Ouverture 23/247,5 BAR
Pression de fermeture 21/227 BAR
Pression de fermeture 23/244,5 BAR
Pression d'Ouverture 21/229 BAR

Autres OEM

ALEXANDER DENNIS

  • ABA0034316206 S

DAF

  • 1519210 S

MERCEDES BENZ

  • A0034316206S
  • A0034316206 S
  • A00034316206S
  • 003 431 62 06 S

VDL

  • 20266299 S

WABCO

  • 9347050050S
  • 9347050030S
  • 934 705 005 0 S
  • 934 705 003 0 S

Produits Associés

Kits de réparation

Produits utilisés dans

Véhicules utilisés

Véhicules utilisés
MarqueModèleType de modèleMoteur
ALEXANDER DENNIS
DAF
MERCEDES BENZ
VDL
WABCO

FAQ

Quelle est la fonction principale d'une vanne de protection multicircuit ?
Elle sert à isoler les circuits pneumatiques en cas de fuite, afin que la pression reste disponible pour les autres circuits essentiels comme le freinage.
Quels sont les types de raccordements disponibles ?
Ce modèle dispose d'orifices M22x1,5 ainsi que d'orifices M12x1,5 pour s'adapter aux configurations spécifiques du système.
Quelles sont les pressions d'ouverture indiquées ?
La pression d'ouverture est de 9 BAR pour les orifices 21/22 et de 7,5 BAR pour les orifices 23/24.
Cette pièce est-elle compatible avec mes véhicules ?
Oui, cette vanne est adaptée aux véhicules Alexander Dennis, DAF, Mercedes-Benz et VDL.
Quelles sont les références OE de cette pièce ?
La pièce 303.02.0004 remplace directement la référence OE Alexander Dennis ABA0034316206S. Elle remplace également la référence OE DAF 1519210S, la référence OE Mercedes-Benz 0034316206S, la référence OE VDL 20266299S et les références OE WABCO 9347050030S, 9347050050S.
