Sur les véhicules utilitaires lourds, la plupart des plaintes de « pédale dans le vide », de « durcissement » ou de « cliquetis » métallique ressenties lorsqu'on appuie sur la pédale d'embrayage ne trouvent pas leur origine dans le plateau de pression, mais dans le mécanisme qui l'actionne. Sur le terrain, le mécanicien démonte souvent l'ensemble d'embrayage, alors que le vrai coupable est la fourchette elle-même, le palier d'articulation ou la rotule. Ce guide a été rédigé dans le langage de l'atelier pour reconnaître la fourchette d'embrayage (release fork / clutch fork) sur les tracteurs et camions, diagnostiquer correctement sa défaillance, la remplacer dans les règles de l'art et prolonger sa durée de vie.

Qu'est-ce qu'une fourchette d'embrayage ? Fonction et principe de fonctionnement

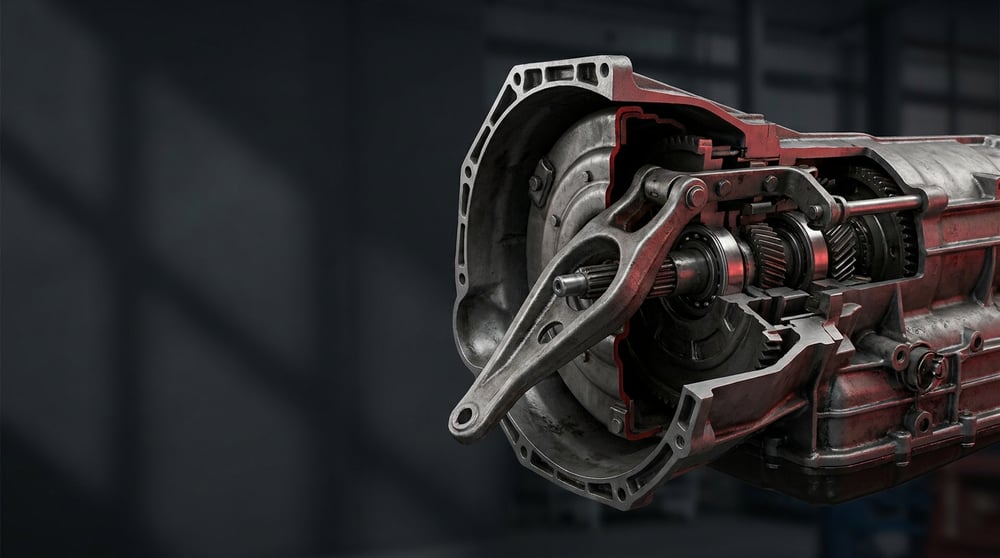

La fourchette d'embrayage (fourchette de débrayage / release fork) est une pièce de transmission en forme de levier qui transmet le mouvement provenant de la pédale d'embrayage, via la butée de débrayage (roulement), aux doigts du plateau de pression, permettant ainsi de couper la liaison de couple entre le moteur et la boîte de vitesses.

Son principe de fonctionnement repose sur la logique du levier. Lorsque le conducteur appuie sur la pédale d'embrayage, ce mouvement est transmis à l'une des extrémités de la fourchette via un système hydraulique (cylindre émetteur + cylindre récepteur/de débrayage) ou mécanique (câble). La fourchette pivote autour d'un point d'appui situé sur le carter (rotule d'articulation / pivot) et, à son autre extrémité, pousse la butée de débrayage contre les doigts du plateau de pression. Lorsque la butée appuie sur les doigts, le plateau de pression libère le disque de la surface du volant moteur et la transmission du couple est coupée ; le conducteur peut alors changer de vitesse. Lorsque la pédale est relâchée, la fourchette revient, la butée s'écarte du plateau de pression et l'embrayage engage de nouveau.

Sur les véhicules utilitaires lourds, les efforts à la pédale sont bien plus élevés que sur les véhicules particuliers. C'est pourquoi la fourchette est conçue pour résister à une forte charge de flexion tout en pivotant avec un faible frottement au niveau du point d'articulation. La moindre usure augmente le jeu mort et dégrade le ressenti à la pédale.

• Corps de la fourchette : généralement en acier forgé ou en fonte renforcée ; il supporte la charge de pivotement et de flexion.
• Logement d'articulation / de pivot : point d'appui autour duquel pivote la fourchette ; peut être de type rotule ou goupille.
• Doigts de contact de la butée / extrémités de la fourchette : extrémités en forme de U qui enserrent la butée de débrayage.
• Ressorts / clips de retenue : maintiennent la butée en position sur la fourchette et l'empêchent de tomber.
• Rotule (pivot) : élément d'usure vissé au point d'articulation, qui positionne la fourchette sur le carter.

Différence de fourchette entre systèmes mécaniques et hydrauliques

Dans les systèmes à commande mécanique (par câble), l'extrémité extérieure de la fourchette est reliée directement au sabot du câble et le jeu mort se règle par l'écrou de réglage. Dans les systèmes hydrauliques, c'est la tige de poussée du cylindre récepteur (récepteur externe ou CSC/cylindre concentrique) qui pousse la fourchette. Dans les applications à cylindre récepteur concentrique (CSC), de plus en plus répandues sur certains véhicules utilitaires lourds de nouvelle génération, il n'y a pas de fourchette distincte ; faire correctement cette distinction lors du diagnostic évite tout démontage inutile de pièces.

Aperçu des types de fourchettes

Les fourchettes varient selon le mode de fixation (goupille, rotule, collier), le matériau (forgé/fonte) et le rapport longueur-levier. Comme une même famille de moteurs peut recevoir différentes fourchettes selon le type de boîte de vitesses, le choix doit toujours se faire d'après le numéro OE.

Symptômes de défaillance et diagnostic

Les défaillances de fourchette évoluent le plus souvent de façon progressive : d'abord un léger bruit ou un changement de ressenti à la pédale, puis des difficultés au passage des vitesses. Le tableau ci-dessous résume les symptômes les plus fréquemment rencontrés sur le terrain, leurs causes possibles et les méthodes de vérification.

Diagnostic sonore : distinguer d'où vient le bruit

Un bruit qui augmente lorsqu'on appuie sur l'embrayage indique généralement la butée de débrayage ou l'articulation de la fourchette ; un bruit entendu pédale relâchée provient plutôt du roulement pilote ou du plateau de pression. Les bruits d'origine « fourchette » viennent le plus souvent d'un frottement à sec au point de pivot et varient de façon synchrone avec le mouvement de la pédale.

Contrôle du jeu mort (course libre)

Une course libre de la pédale supérieure à la normale est le premier signe d'usure de l'extrémité de la fourchette ou de la surface de contact de la butée. La course libre reflète le jeu que parcourt la fourchette avant de mettre la butée en charge ; si elle sort de la plage indiquée dans le manuel, on tente d'abord un réglage, et si le réglage ne tient pas, c'est qu'il y a usure.

Inspection visuelle et manuelle

Une fois la fourchette déposée, il faut inspecter à l'œil les surfaces de contact des extrémités, le logement d'articulation et le corps. Des extrémités polies/creusées, un palier d'articulation arrondi ou une fissure capillaire sur le corps imposent le remplacement de la pièce. Les fissures suspectes peuvent être confirmées par ressuage (contrôle par pénétrant).

Étapes de remplacement / montage

1. Préparez le véhicule : débranchez la borne négative de la batterie ; déposez l'arbre de transmission, la tringlerie de levier de vitesses, les connecteurs de capteurs et la conduite hydraulique après les avoir repérés.
2. Soutenez la boîte de vitesses : placez et bloquez le vérin de boîte, desserrez progressivement les vis de carter et déposez la boîte en la reculant bien dans l'axe.
3. Inspectez le montage existant : une fois la cloche ouverte, observez en place la fourchette, la butée et la rotule ; notez le sens d'usure et les traces de contact (référence pour un bon positionnement de la pièce neuve).
4. Déposez la butée et les clips : désolidarisez la butée de débrayage de la fourchette, retirez les ressorts/clips de retenue. Si la butée doit aussi être renouvelée, remplacez-la en même temps.
5. Retirez l'ancienne fourchette : dégagez la fourchette de la rotule ; si la rotule est usée, renouvelez-la également (son remplacement avec la fourchette est recommandé).
6. Nettoyez le logement et les surfaces de contact : débarrassez le logement d'articulation, la zone de contact du corps et la surface de glissement de la butée de l'ancienne graisse et des impuretés.
7. Vérifiez la fourchette neuve : placez la nouvelle fourchette VADEN côte à côte avec l'ancienne pièce ; assurez-vous que la longueur, la géométrie d'extrémité et le type d'articulation correspondent exactement.
8. Appliquez la lubrification : déposez une fine couche de graisse haute température recommandée par le fabricant sur la rotule et sur les doigts de contact de la butée (évitez l'excès de graisse).
9. Montez la fourchette et la butée : installez la fourchette sur l'articulation, fixez solidement les ressorts/clips de retenue, engagez la butée sur la fourchette et bloquez-la avec les clips. Manœuvrez à la main pour confirmer le libre pivotement.
10. Reposez la boîte de vitesses : alignez l'arbre d'entrée avec le moyeu du disque et engagez la boîte sans forcer ; serrez les vis en croix, progressivement et au couple prescrit.
11. Réglage et essai : dans le système hydraulique, purgez l'air ; dans le système mécanique, réglez le jeu mort avec l'écrou de réglage. Moteur tournant, essayez toutes les vitesses et vérifiez le point d'embrayage-débrayage.

Points de vigilance (erreurs fréquentes)

• Monter une pièce de longueur/rapport de levier différent parce qu'elle « se ressemble » — cela provoque un débrayage incomplet.
• Laisser des clips/ressorts de retenue anciens et desserrés — cela fait jouer la butée sur la fourchette et génère des vibrations.
• Serrer les vis de boîte en une seule fois et dans un ordre aléatoire — cela crée un défaut d'alignement et une usure prématurée.
• Sauter le réglage du jeu mort — risque à la fois de débrayage incomplet et de butée constamment sous pression qui grille prématurément.
• Monter la rotule sans graisse — c'est l'assurance d'un frottement à sec, de grincements et d'une usure rapide.
• Livrer le véhicule après le montage sans essai routier — le point d'embrayage et les passages de vitesses doivent impérativement être testés.

Valeurs techniques et points de contrôle

Les valeurs ci-dessous sont des références typiques/générales pour les systèmes d'embrayage de véhicules utilitaires lourds. Les valeurs exactes varient selon le véhicule, la boîte de vitesses et le type de système ; le manuel d'entretien OE fait toujours foi.

Les valeurs de couple des vis de boîte et des fixations périphériques sont également des points de contrôle critiques. Le tableau ci-dessous ne vise qu'à donner un ordre de grandeur :

• Vérifiez que la course libre de la pédale et le point d'embrayage se situent dans la plage du manuel.
• Contrôlez à la main que la fourchette pivote librement dans l'articulation, sans coincement/blocage.
• Inspectez l'absence de creux/polissage sur les doigts de contact et les extrémités de la butée.
• Confirmez que les clips et ressorts de retenue sont bien en place.
• Dans le système hydraulique, vérifiez après la purge que la pédale est ferme et régulière.

Entretien et durée de vie

Correctement montée et graissée, la fourchette d'embrayage fonctionne généralement dans la même fenêtre de durée de vie que l'ensemble d'embrayage (disque-plateau-butée). Le facteur qui détermine le plus sa longévité est constitué des conditions d'utilisation et de l'état de lubrification du point d'articulation. Sur les véhicules urbains à arrêts-démarrages fréquents et sous forte charge, l'usure est plus rapide.

• À chaque entretien/remplacement d'embrayage, inspectez l'articulation et les extrémités de la fourchette, en les évaluant avec la butée.
• Faites contrôler tôt dès qu'un changement de ressenti à la pédale (durcissement, jeu, blocage) est perçu.
• Graissez la rotule d'articulation avec une graisse haute température homologuée OE ; évitez le fonctionnement à sec.
• Faites du remplacement de la fourchette et de la rotule, lors du changement de l'ensemble d'embrayage, une pratique standard.
• Contrôlez périodiquement le réglage du jeu mort ; si le réglage ne tient pas, recherchez l'usure.

En résumé, la fourchette est une pièce peu coûteuse mais dont la fonction est critique. Son remplacement au bon moment protège l'ensemble d'embrayage, la butée et le palier de l'arbre d'entrée, et prévient des pannes bien plus coûteuses.

Questions fréquentes

Le véhicule roule-t-il si la fourchette d'embrayage casse ?

Si la fourchette casse complètement ou se désolidarise de l'articulation, appuyer sur la pédale ne permet plus de débrayer ; les passages de vitesses deviennent très difficiles, voire impossibles. Dans ce cas, le véhicule doit être pris en charge en toute sécurité par une dépanneuse et ne doit pas poursuivre sa route.

Suffit-il de remplacer uniquement la fourchette, ou faut-il aussi renouveler l'ensemble d'embrayage ?

Si la fourchette a défailli prématurément, elle peut être remplacée seule ; mais, la cloche étant ouverte, il est recommandé de contrôler la butée de débrayage et la rotule et de les renouveler si nécessaire. Si le disque-plateau a atteint un certain kilométrage, évaluer l'ensemble en une seule fois permet d'économiser sur la main-d'œuvre.

Le grincement entendu en appuyant sur l'embrayage vient-il de la fourchette ?

Le plus souvent oui — une rotule d'articulation sèche produit un grincement synchrone du mouvement de la pédale. Cependant, un bruit similaire peut aussi provenir de la butée de débrayage. Pour une distinction certaine, il faut ouvrir la cloche et inspecter les points de contact.

Combien de temps dure une fourchette d'embrayage ?

Elle n'a pas de durée de vie fixe ; celle-ci dépend des conditions d'utilisation et de la lubrification. Correctement montée et graissée, elle s'évalue généralement au même intervalle d'entretien que l'ensemble d'embrayage. Un usage urbain intensif accélère l'usure.

Que se passe-t-il si l'on monte une mauvaise fourchette ?

Une fourchette de rapport de levier ou de longueur différent entraîne, même avec la bonne butée, un débrayage incomplet, des difficultés de passage des vitesses et une usure prématurée de la butée. Le choix doit impérativement se faire d'après le numéro de pièce OE.

Quelle graisse appliquer sur l'articulation de la fourchette ?

Il faut utiliser une graisse spéciale embrayage/articulation homologuée OE et résistante aux hautes températures. Une graisse ordinaire coule à la chaleur de la cloche, peut se déposer sur la garniture et provoquer du patinage. Une fine couche suffit.

Si la pédale est devenue dure, la fourchette est-elle en cause ?

C'est possible. Une corrosion/usure au niveau de l'articulation ou une fourchette déformée gêne le retour de la pédale. Toutefois, le ressort du plateau de pression, le système hydraulique et le câble influencent aussi la dureté de la pédale ; le diagnostic doit porter sur l'ensemble du système.

Que faire si les vitesses passent encore mal après le remplacement ?

Vérifiez d'abord le réglage du jeu mort et l'absence d'air résiduel dans le système hydraulique. Si le réglage est correct, le problème peut provenir du disque, du plateau de pression ou du palier de l'arbre d'entrée ; le système doit être réévalué dans son ensemble.
